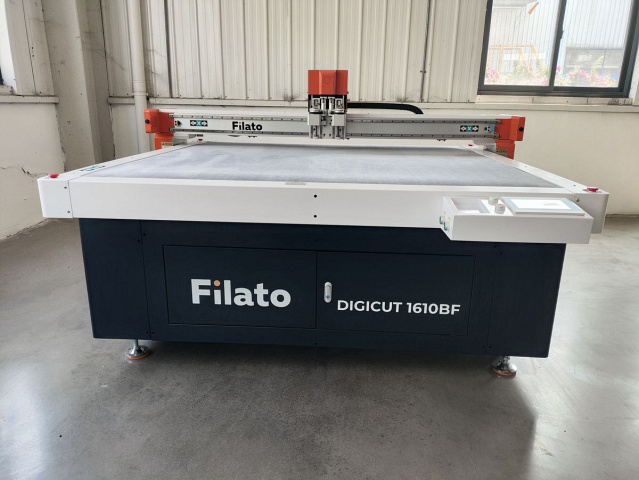

Компактный планшетно-режущий плоттер Filato DIGICUT 1610 BF предназначен для раскроя различных материалов методом резки острым инструментом по заданной программе. Различные виды инструментальных модулей делают данное оборудование многофункциональным в различных сферах применения.

Отличительными особенностями данного станка являются такие параметры как скорость резки, ускорение перемещений и производительность.

ОБЛАСТЬ ПРИМЕНЕНИЯ Filato DIGICUT 1610 BF

Filato DIGICUT 1610 BF применяется для раскроя различных видов текстильных, швейных и технических тканей, композитных материалов (стеклоткань, кевлар, карбон и подобные), ПВХ, различных видов пластиков и картона, печатной продукции и наклеек, сотовых и дышащих материалов, поролона, линолеума, каучука, резинв, гофропластика, пенокартона, ABS пластика, акрила, вспененных материалов.

Композитные материалы:

Кевлар (арамид), карбон, стеклоткань, кевлар-карбон и прочие.


Целлюлозно-бумажные изделия

Картон, гофрокартон, сотовый картон, бумага и прочие.


Вспененные материалы и различные виды пластика

Поролон, пенопласт, пенополиуретан, пенокартон, полистирол, ABS пластик, акрил.


Пленка

ПВХ, акрил, оракл и прочие.


Текстильные и технические материалы

Хлопок, оксфорд, спанбонд, кожа, экокожа, футер, сетка, вельвет, джинса и прочие.


Резинотехнические изделия

Резина, каучук, паронит, EVA, ПВХ.


СХЕМА ОБРАБОТКИ Filato DIGICUT 1610 BF

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato DIGICUT 1610 BF

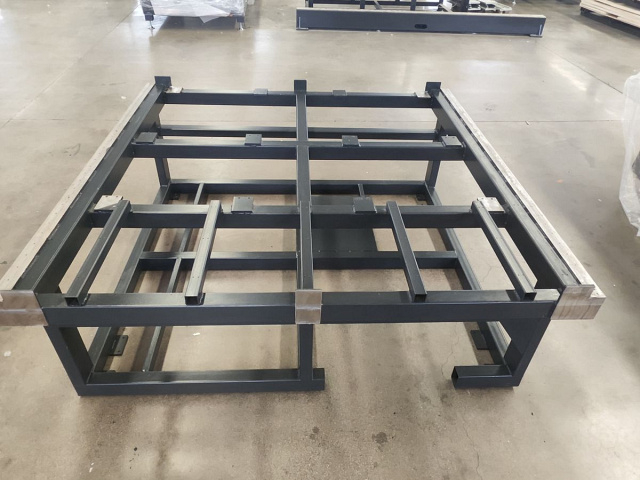

Цельносварная стальная станина
Изготовлена из стальных труб прямоугольного сечения 6 мм, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам.
Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.
Масса станины более 500 кг.
Алюминиевый портал
Изготовлен из авиационного алюминиевого профиля прямоугольного сечения.
Конструкция портала имеет легкий вес, что позволяет работать на высоких ускорениях. В свою очередь применение более легкого материала оправдано более легкими агрегатами, которые имеют низкий момент инерции.
Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.
Опоры портала
Портал установлен на мощные опоры из авиационного алюминия, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта для размещения портала с максимальным пятном контакта. Это позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.
Косозубые передачи шестерня-рейка по осям X, Y
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

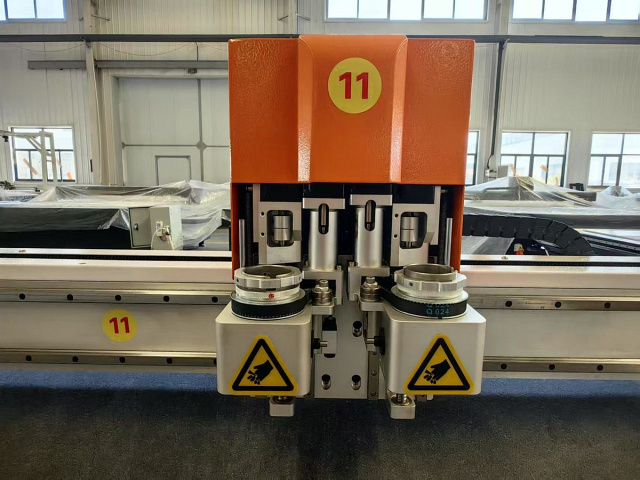

Высокоскоростная шарико-винтовая передача по оси Z
Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение модульной площадки.
Так как при обработке наиболее нагруженной осью считается именной ось Z - этот узел станка является наиболее важным в данной модели, поскольку от точности перемещения зависит качество продукции. Данная пара гайка-винт с высоким классом точности.
В зависимости от количества модулей может быть применено несколько швп на 1 модульной площадке, каждая из которых будет работать независимо со своим приводом.
Планетарные редукторы по осям X, Y NEWGEAR, Германия
Планетарные редукторы выдерживают большие нагрузки на протяжении длительного времени, требуют минимум времени на обслуживание.
Применение данных редукторов позволяет добиться на плоттере таких важных параметров как точность резки и повторяемость.
Высокоточные призматические направляющие с подшипниками по осям X, Y, Z PMI, Тайвань
Перемещения портала (ось Y), модульной площадки (ось X), держателя модуля и шпиндельной площадки (ось Z) осуществляются по призматическим направляющим. Высокая точность резки и повторяемость достигается за счет высокого класса точности направляющих. Большие скорости и ускорения на данных станках выполняются кратно обычным фрезерам и подобным станкам, поэтому долговечность цикличной работы станка напрямую зависит от качества линейных направляющих.
Серводвигатели по осям X, Y, Z1, Z2, Z3, C1, C2 DELTA, Тайвань
Перемещения портала (ось Y), модульной площадки (ось X), держателя модуля (оси Z1, Z2 и С1, С2), шпиндельной площадки (ось Z3) осуществляются за счет высокоточных серводвигателей, серии ASDA B3.
Высокая скорость вращения (до 3000 об/мин) и 24-битный магнитно-оптический энкодер позволяет дробить 1° поворота вала на 46,603 импульсов, что дает 16 777,216 импульсов на 1 поворот вала в 360°.
Эти характеристики дают возможность добиться точности резки в пределах ± 0.05 мм - 0.1 мм и стабильной повторяемости 0,01 мм.
В данной серии реализован уникальный алгоритм подавления низкочастотных вибраций, позволяющий работать режущим инструментом более точно.
Размеры данной серии более компактные, до 31% по сравнению с аналогами - это позволяет реализовать пространство в цехе и при транспортировке.

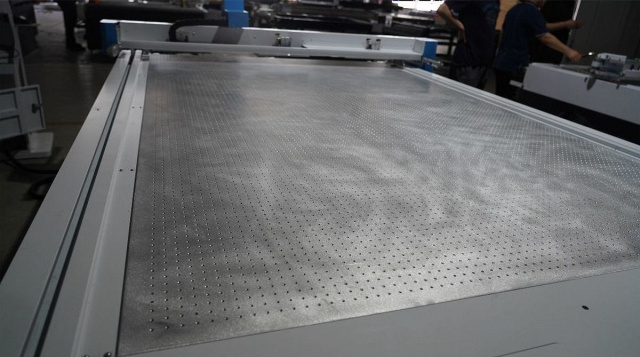

Вакуумный рабочий стол
Рабочий стол станка выполнен из сложной сотовой системы толщиной 42 мм. Лицевой лист стола имеет множество отверстий для надежной фиксации материала в любой точке рабочего поля. В базовой комплектации стол разделен на 4 независимые зоны, которые включаются в автоматическом режиме. Покрытием стола является прочная войлочная ткань, которая выполняет функцию жертвенного стола.
Вакуумный насос вихревого типа
Супер высокопроизводительный насос вихревого типа обеспечивает производительностьдо 750 м3/час и глубину вакуума до 0,51 Бар, что гарантирует надежную фиксацию материалов, а это в свою очередь, дает возможность проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. Работает также в качестве воздушного поддува для загрузки рулонных материалов на конвейерный стол. В комплект поставки входит глушитель.

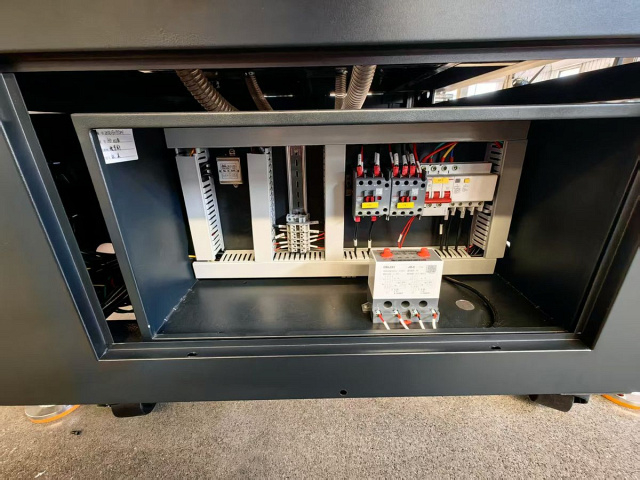

Шкаф с электрокомпонентами
Шкаф управления станком встроен внутрь станины, это позволяет экономить место в цеху. Оснащен всеми необходимыми комплектующими скомпонованными в единый блок, изолированный от вибраций, перегрева и других внешних воздействий.
Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли.

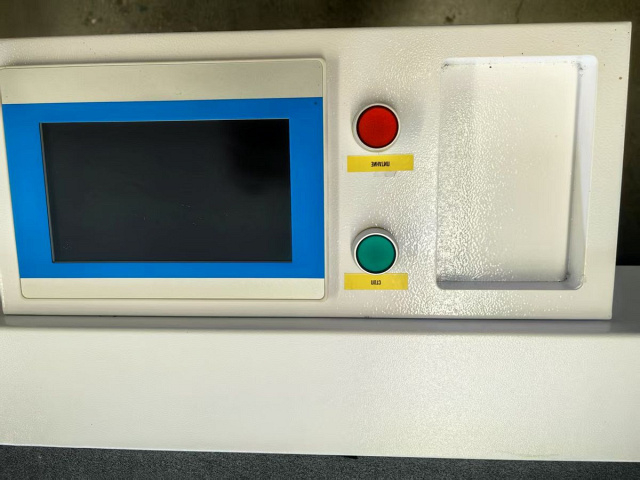

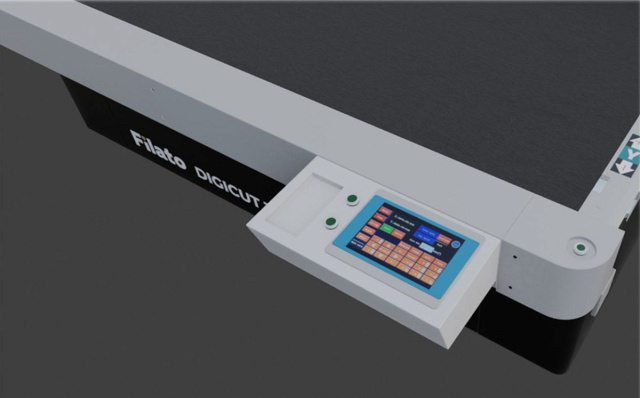

Система управления станком RUIDA
Для управления работой станка установлена выносная стойка ЧПУ встроенная в корпус станка, экран управления сенсорный. Управление контролером до 8 осей одновременно. Загрузка файлов через флеш-носитель USB или кабель Ethernet.
Защитные кабель-каналы по осям X, Y
Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных предметов), а также от чрезмерных изгибов силовых кабелей.
Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.
При проектировании используется специальная модель с минимальным шагом звеньев, что позволяет достигать высокой скорости обработки и сохраняет кабель канал в исправном состоянии.

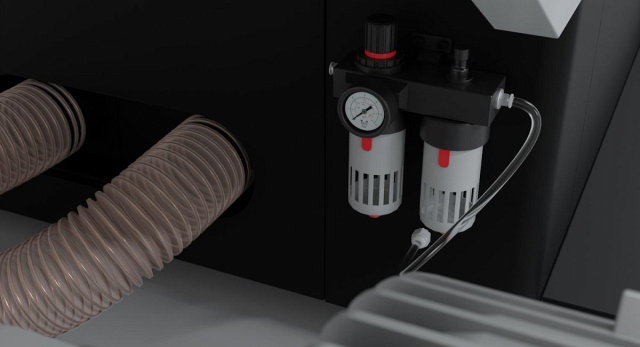

Узел подготовки сжатого воздуха
Позволяет обеспечить необходимое количество и качество сжатого воздуха на входе в станок. Узел отделяет влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования, а также смазывает очищенный сжатый воздух из дополнительного резервуара.
Система безопасности
В базовой комплектации на кожухах портала установлены оптические датчики в продольном направлении по оси Y, которые останавливают программу обработки в случае попадания сторонних предметов в зону раскроя. Также по углам рабочего стола имеются кнопки аварийной остановки(грибкового типа) для экстренных случаев.
Регулируемые опорные площадки
Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения.
Датчик калибровки длины инструмента
В базовой комплектации установлен датчик калибровки длины инструмента для инструментальных модулей с плоскими лезвиями(EOT, POT, UCT), а также для концевых фрез (с опцией фрезерный узел).
Программное обеспечение
Vcut Works - программное обеспечение имеет функции CAD / CAM, функцию графического вывода и симуляции с расчетом времени, поддержку дискового инструмента, фрезы, вибрационного и пневматического ножей, микроштамповки и других инструментов обработки. Различные версии прошивки позволяют работать с системой проекции для определения дефектов на материале, например натуральной кожи, а также для работы с широкоформатным машинным зрением для определения меток и контуров заготовок при работе с печать на одежде или рекламной индустрии. Программа имеет возможность импортировать файлы в различных - DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD.
Запуск программы возможен как с пульта управления, так и непосредственно с ПК / ноутбука подключенного по Ethernet кабелю или в автоматическом режиме при сканировании QR / bar—кода. Потенциал настройки софта позволяет работать с 12 - 16 осевыми контроллерами в сложных конфигурациях. Программный продукт полностью русифицирован.

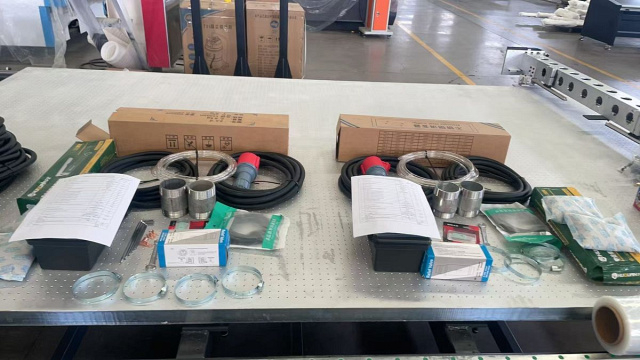

Ящик для инструменты (ЗИП)
Эргономичный инструментальный ящик включающий набор ключей для обслуживания станка, запасные части, кабель LAN, USB-носитель, евровилку 380V, силовой каблель, шприц для смазки через тавотницы и т.д.
Руководство по эксплуатации
Предоставляется при поставке в бумажном виде. По запросу предоставляется в электронном виде.

КОМПЛЕКТАЦИЯ Filato DIGICUT 1610 BF

Стандартная

Вакуумный насос вихревого типа
Мощность: 7,5 кВтПроизводительность: 750 м3/чСоздаваемое разряжение: 0,51 Бар
Cерводвигатели осевого перемещения Delta, Тайвань
Ось X = 0,4 кВтОсь Y = 0,75 кВтОсь Z = 0,1 кВт (2 шт.)Ось C = 0,1 кВт (2 шт.)
