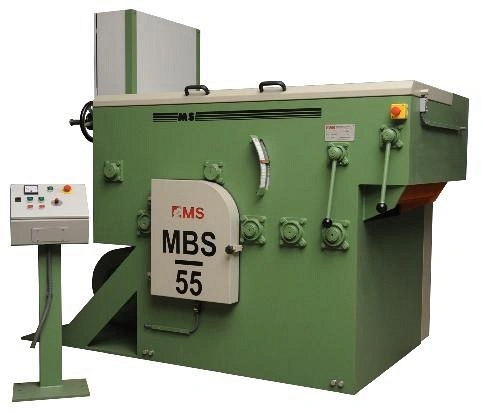

Многопильные дисковые станки MS Maschinenbau MBS
(голосов 0)
Артикул: primbs-37 Код товара: 108435
Под заказ
Многопильные станки серии MBS при роспуске бруса (лафета) - отличная альтернатива вертикальным станкам рамной конструкции. Особенно стоит отметить увеличенную высоту пропила в 160 мм. На станках этой серии предусмотрена установка до 15 пильных полотен. Валы изготавливаются из особой немецкой стали и имеют диаметр 70 мм! По специальному заказу станок может быть укомплектован приводными рольгангами, лазерной линейкой и электроприводом регулировки подающих вальцов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Многопильные станки серии MBS получили широкое применение как в малых и средних столярных мастерских, так и в высокопроизводительных деревообрабатывающих цехах.
СХЕМА ОБРАБОТКИ:
Дополнительная комплектация:
- Электропривод регулировки высоты подающих вальцов
- Лазерный указатель с передвижным механизмом
- Приводные рольганги (EZV и ARB)
- Электронное тормозное устройство
- Направляющая линейка для роспуска 3-ёх и 4-ёх кантного бруса
- Увеличение скорости подачи до 50, 60, 70 м/мин
- Нижний проём в станке для сбора падающих отходов (опилок) транспортёрами можно заменить аспирационным отверстием в стенке станка
- Цвет покраски (по выбору заказчика)
- Возможно изменение габаритных размеров станка под конкретного заказчика
Конструктивные особенности MS Maschinenbau MBS-37
|
Массивная станина MBS
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм. |
|
Механизм подачи MBS
Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна. |
|
Подающие вальцы MBS
Рифленые подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов. Верхние подающие вальцы осуществляют надежный прижим собственным весом. |
|
Регулировка верхних подающих вальцов MBS
Регулировка верхних вальцов по толщине бруса осуществляется вручную - маховиком, расположенным на корпусе станка. По желанию заказчика возможно оснащение электромеханической регулировкой. |
|
Пильный узел MBS
Шпиндель пильного узла собран на высокоточных подшипниках и исключают биение пильного вала. Конструкция пильного узла с 3 опорами позволяет устанавливать на валу до 15 дисковых пил. |
|
Трехопорное исполнение пильного вала MBS
Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Третья опора имеет быстросъемное исполнение для замены постава пил. |
|
Регулировка скорости подачи материала MBS
Скорость подачи плавно регулируется и позволяет подавать брус со скоростью от 5 до 30 м/мин. |
|
Двойная когтевая защита MBS
Двойная когтевая защита на входе станка (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
|
Пульт управления MBS
Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателя привода пильного вала на пульте установлен 1 амперметр. |
|
Удаление отходов MBS
Под пильным узлом предусмотрен технологический проем для удаления отходов. |
Технические характеристики станка MS Maschinenbau MBS-37
| Параметры бруса | |
| Толщина бруса (макс), мм | 160 |
| Ширина бруса (макс), мм | 600 |
| Длина бруса (мин), мм | 3000 |
| Общие характеристики | |
| Высота пропила, мм | 160 |
| Мощность привода подачи, кВт | 2.2 |
| Постав пил | Стойко-постоянный |
| Регулировка высоты прижимных вальцов | вручную |
| Ширина приемного окна, мм | 600 |
| Скорость подачи, м/мин | 5 - 30 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт | 1 |
| Расстояние между крайними пилами, мм | 600 |
| Вертикальное перемещение пильных валов | нет |
| Диаметр пильного вала, мм | 70 |
| Диаметр пил, мм | 475 |
| Количество пил, шт. | 6 |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 4 |
| Размер и количество аспирационных отверстий, шт х мм | по запросу |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 37 |
| Габаритные размеры | |
| Длина, мм | 2200 |
| Ширина, мм | 1400 |
| Высота, мм | 2300 |
| Вес, кг | 3200 |
