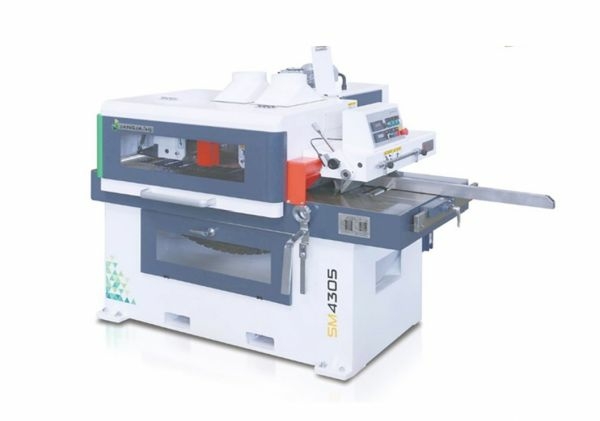

Многопильный делительный станок JANGJA серии SM

МАССИВНАЯ СТАНИНА

Проходит специальную термическую обработку для снятия внутренних напряжений металла.

Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

ОБРАБОТКА СТАНИНЫ

Проходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования.

ЭРГОНОМИЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Удобная для оператора панель управления оснащена контроллерами скорости подачи и толщины распиливаемой заготовки.

ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫ

Подающий и принимающий столы имеют фрезерованную поверхность, что обеспечивает меньшее налипание смолы при пилении сырой древесины.

Столы оснащены не приводными роликами для облегчения работы при обработке крупногабаритных и тяжелых заготовок.

КОГТЕВАЯ ЗАЩИТА

На станке установлена надёжная четырехсекционная когтевая защита от выброса заготовки при подаче, что обеспечивает полную безопасность оператора.

КОНВЕЙЕР С ИГОЛЬЧАТЫМИ ТРАКАМИ

Специально-разработанный тип конвейера с игольчатыми траками обеспечивает точное позиционирование заготовки и высочайшую геометрию распила.

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Конвейер подачи движется по призматическим износостойким направляющим.

СИСТЕМА ОЧИСТКИ И СМАЗКИ ПОДАЮЩЕГО КОНВЕЙЕРА

Гусеничный подающий конвейер снабжен системой автоматического смазывания с таймером и щетками, значительно повышающими ресурс гусеницы.

ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА

Привод конвейера осуществляется двигателем с частотным преобразователем, что позволяет задавать необходимую скорость выбирая оптимальный режим пиления заготовки.

ПИЛЬНЫЙ ВАЛ С СИСТЕМОЙ ВОЗДУШНОГО ОХЛАЖДЕНИЯ (в моделях с обозначением А)

В полости пильного вала есть каналы для прохождения воздуха. Подача воздуха обеспечивает охлаждение пильного вала во время пиления и охлаждение инструмента.

СИСТЕМА ПОДАЧИ ВОЗДУХА В ПИЛЬНЫЙ ВАЛ (данная система предусмотрена только в станке SM4305A)

Технология воздушного охлаждения шпинделя пилы обеспечивает его стабильность при работе на высоких скоростях, повышает точность обработки и продлевает срок службы дисковых пил.

ОСНОВНОЙ ДВИГАТЕЛЬ

Привод пильного вала от двигателя мощностью 37 кВт. через клиноременную передачу. 8 ремней обеспечивают безупречное сцепление, повышенный запас прочности.

РЕГУЛИРОВКА ПИЛЬНОГО ВАЛА

Регулировка пильного вала по высоте производится маховиком по измерительной линейке.

СИСТЕМА БЕЗОПАСНОСТИ АГРЕГАТОВ

Для предотвращения поломки станка из-за не правильной настройки и регулировки, шпиндель пилы и верхний прижимной агрегат имеют концевые выключатели.

ПРИВОД ВЕРХНЕГО ПРИЖИМНОГО АГРЕГАТА

Данные модели многопильных станков оснащены электродвигателем подъема траверсы верхнего прижимного агрегата.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая система смазки увеличивает срок службы узлов и механизмов станка и практически полностью исключает "человеческий фактор" при его техническом обслуживании.

Автоматическая система смазки оснащена микрокомпьютером для задания интервала смазки.

ПОДДЕРЖИВАЮЩИЙ РОЛИК

Является продолжением рабочего стола, способствует полноценному выходу заготовок после пиления, предотвращает застревание. Удобное соединение с рольгангом/конвейером для встраивания в линию

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Станки оснащены надёжными электрическими компонентами европейского производства Schneider Electric.

SM4305A

10-85

10-70

3-300

700

350

Ø 205-305

Ø 50

4700

39,57

37 (22/30/45)

2,2

0,37

/

6-40

10

Ø 50

Ø 180 х 2

30-40

6000

2220х1650х1770

2050х1800

2800

Особенности станков в серии:

Станки серии SM позволяют распиливать заготовки толщиной от 85 до 135 мм.

Станки с обозначением «А» имеют систему воздушного охлаждения пильного вала. Подача воздуха в пильный вал осуществляется через специальную муфту. Проходя через пильный вал воздух попадает в зону дисковых пил через специальные отверстия, охлаждая их и увеличивая их ресурс. Такая система охлаждения позволяет использовать пилы с тонким пропилом.

Подача заготовки осуществляется специальным конвейером гусеничного типа с игольчатыми траками.
