Многопильный станок QUADRO 1415A
(голосов 0)
Артикул: 93454261415a_2 Код товара: 106400
Под заказ
Продольная распиловка дисковыми пилами с целью получения заготовок заданной ширины. Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Область применения QUADRO 1415A
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схемы обработки QUADRO 1415A
 |
Многопильный раскрой |
Конструктивные особенности QUADRO 1415A
 |

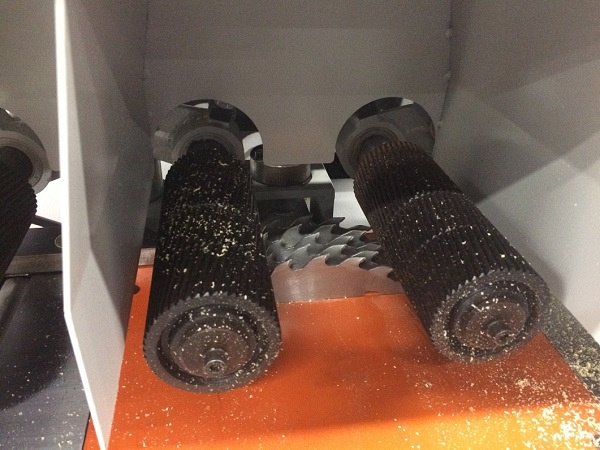

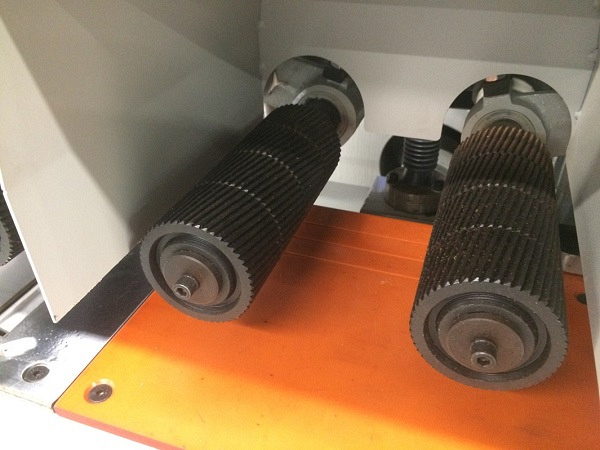

Подающие вальцы Верхние приводные вальцы металлические. Косые насечки обеспечивают надежную подачу заготовки и ее прижим к направляющей линейке. В столе расположены гладкие стальные ролики для уменьшения силы трения. По спецзаказу стальные рифленые вальцы могут быть заменены обрезиненными. |
 |

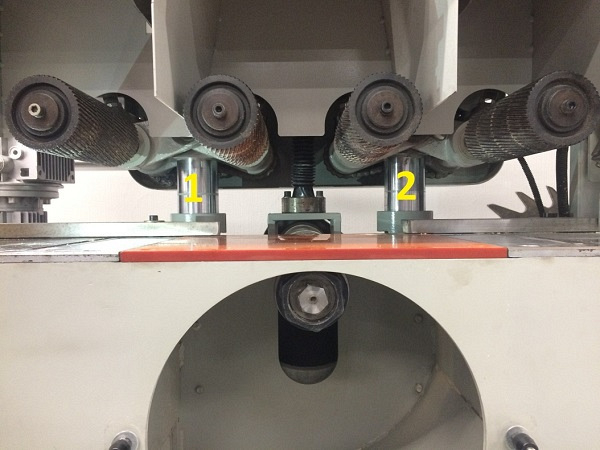

Пневматические прижимные вальцы Подающие вальцы имеют пневматический прижим. Каждый от отдельного пневмоцилиндра. В отличие от пружин пневматика надежнее фиксирует заготовку и удобнее в настройке. |
 |

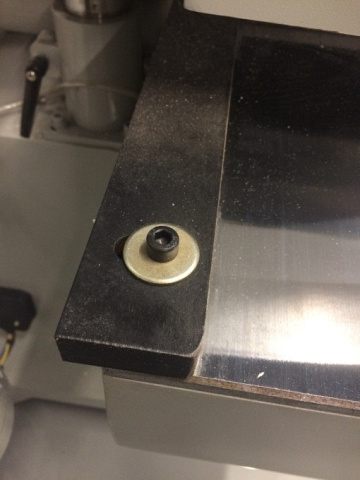

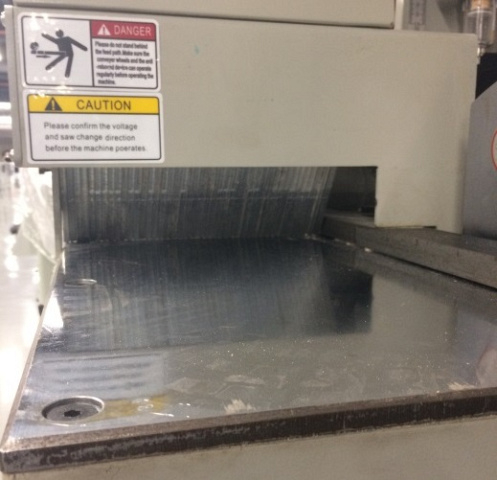

Поддерживающий стол Изготовлен из текстолита. В местах установки пил пропиливаются пазы, а стол является базой, поэтому при пилении заготовка имеет точку опоры, что повышает качество обработки. При установке другого постава пил, а также при выработке стола, он может быть заменен на новый (например, из фанеры). |
 |

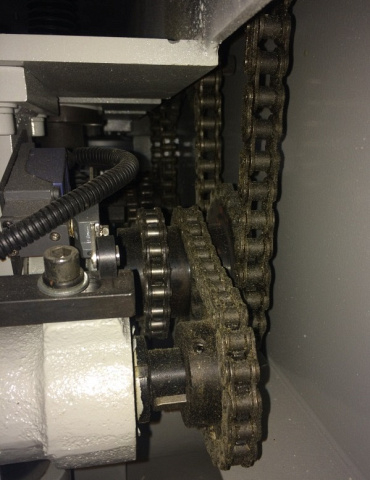

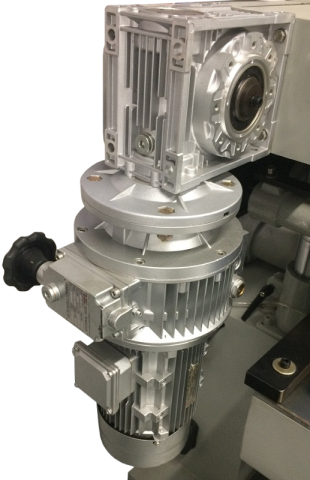

Система подачи Привод подающих роликов осуществляется от отдельного двигателя 1,5 кВт через червячный редуктор посредством цепи. Скорость подачи регулируется вариатором. |
 |

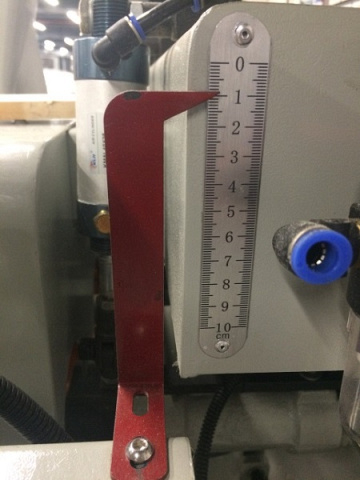

Настройка подающих вальцов Подающие вальцы имеют настройку по высоте в зависимости от толщины обрабатываемого материала с помощью маховика. Перемещение по 2-м массивным стальным цилиндрическим направляющим. Отображение размера по миллиметровой шкале. |
 |

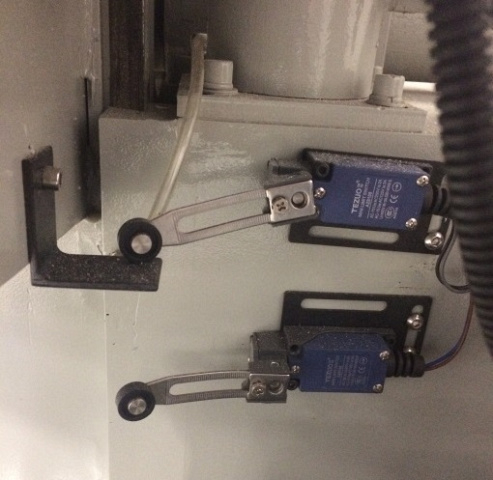

Электроподъем стола Настройка вылета пил регулируется подъемом/опусканием рабочего стола при помощи отдельного двигателя. Перемещение стола по чугунным направляющим гарантирует высокую точность. Ограничение перемещения по высоте с помощью концевиков. |
 |
Направляющая линейка Имеет регулировку по ширине и необходима для настройки пропила относительно крайней пилы. Задняя линейка также имеет регулировку по ширине. |
 |

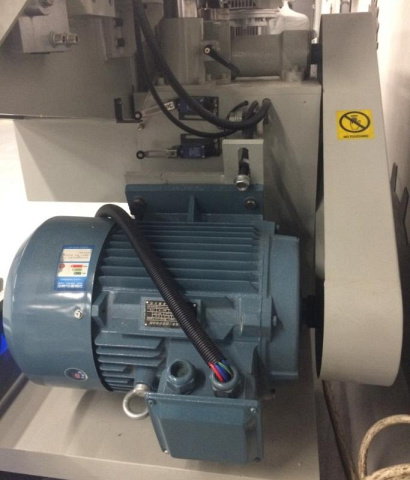

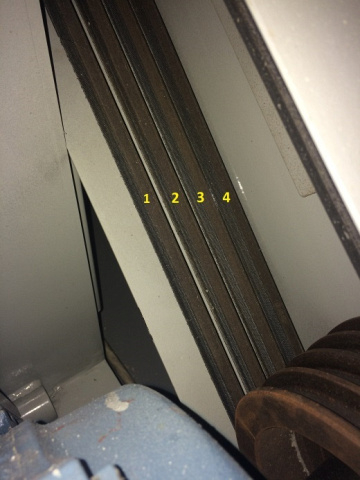

Главный электродвигатель Привод пильного вала осуществляется от отдельного двигателя посредством клиноременной передачи. Кол-во ремней – 4. |
 |

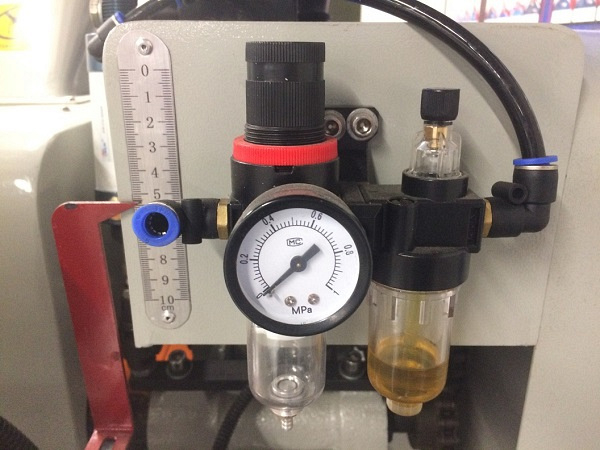

Блок подготовки воздуха Входит в комплект поставки и включает в себя регулятор давления с манометром, влагосепаратор для отделения влаги и лубрикатор для смазки воздуха в пневмоцилиндрах. |
 |

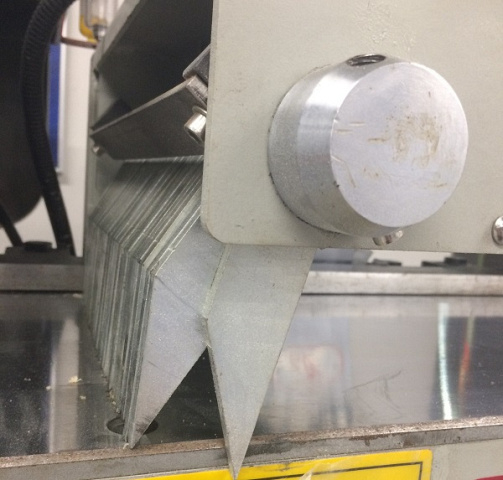

Когтевая защита Надежная когтевая защита предотвращает обратный выброс заготовки. Станок соответствует нормам безопасности. |
 |
Пульт управления Удобно расположен на уровне глаз оператора. На пульте находятся кнопки включения/выключения пильного вала и вальцов подачи, кнопки подъема/опускания рабочего стола для настройки толщины пиления, кнопка аварийного останова и световой индикатор работы станка. |
 |
Аспирационные патрубки На станке установлено 2 аспирационных патрубка Ø120 мм для удаления опилок из рабочей зоны. |
Технические характеристики QUADRO 1415A
| Характеристика | Значение |
|---|---|
| Кол-во пил | несколько |
| Мин. длина заготовки, мм | 210 |
| Макс. ширина пиления, мм | 180 |
| Толщина пропила, мм | 10 - 60 |
| Подача заготовки | автоматическая |
| Тип подачи | Вальцовая |
| Высота пропила, мм | 60 |
| Размер стола, мм | 1430 х 260 |
| Скорость подачи, м/мин | 3 - 16 |
| Частота вращения пилы, об/мин | 3600 |
| Мощность двигателя пильного вала, кВт | 11 |
| Ширина приемного окна, мм | 260 |
| Размеры каретки, мм | нет |
| Автоподача заготовки | есть |
| Мощность подачи, кВт | 1,5 |
| Суммарная мощность, кВт | 13,25 |
| Мощность двигателя подъема / опускания стола, кВт | 0,75 |
| Диаметр аспирационного отверстия, мм | 120 х 2 |
| Посадочный диаметр пилы, мм | 50 |
| Диаметр пильного диска, мм | 250 |
| Длина, мм | 1600 |
| Ширина, мм | 1000 |
| Высота, мм | 1500 |
| Вес, кг | 900 |
