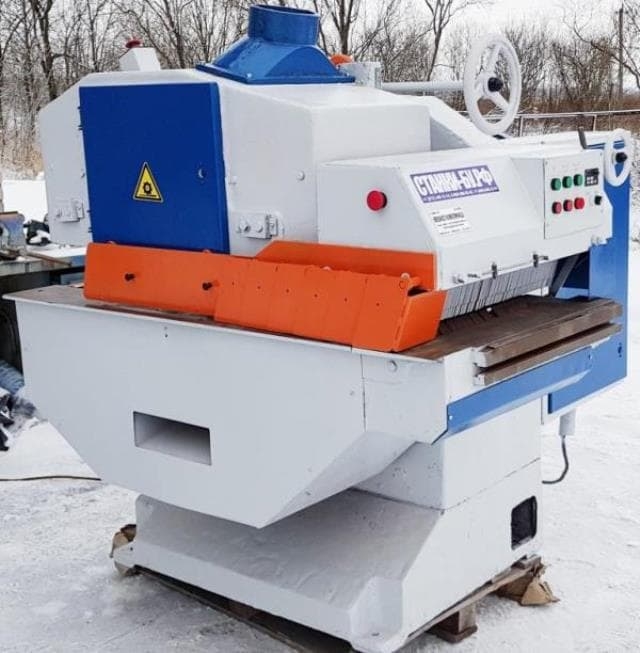

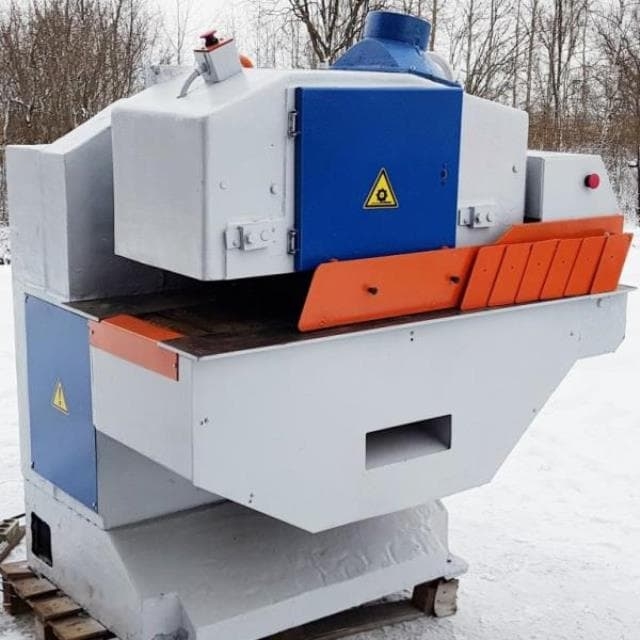

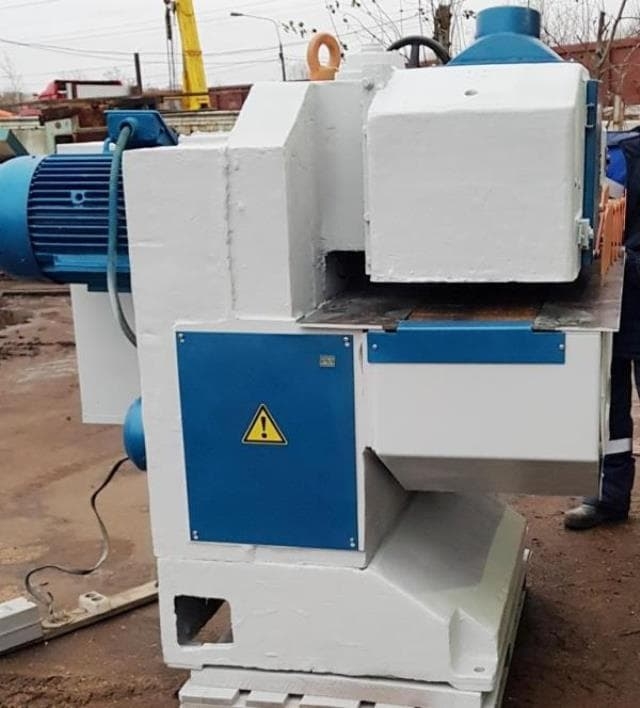

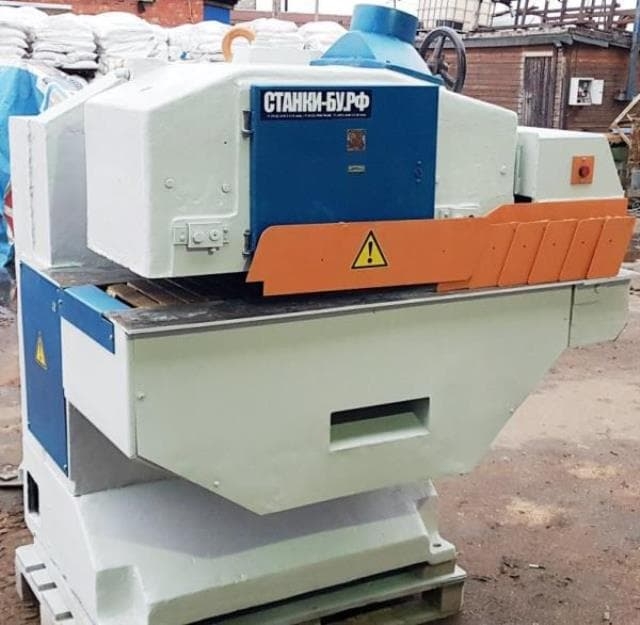

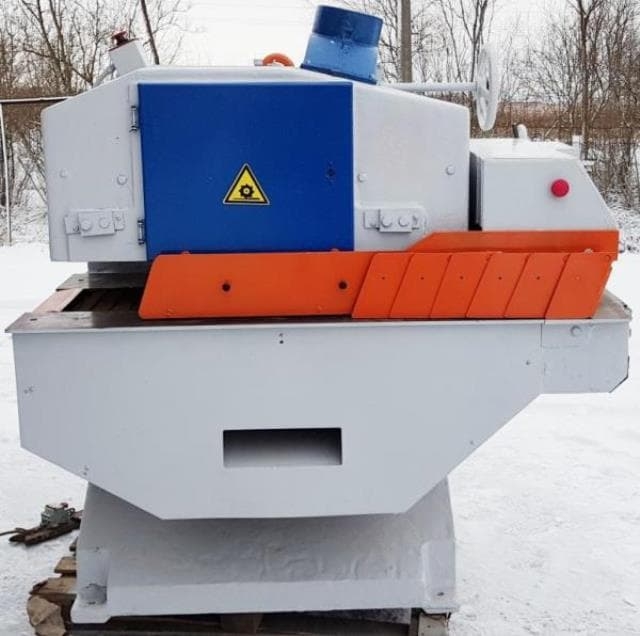

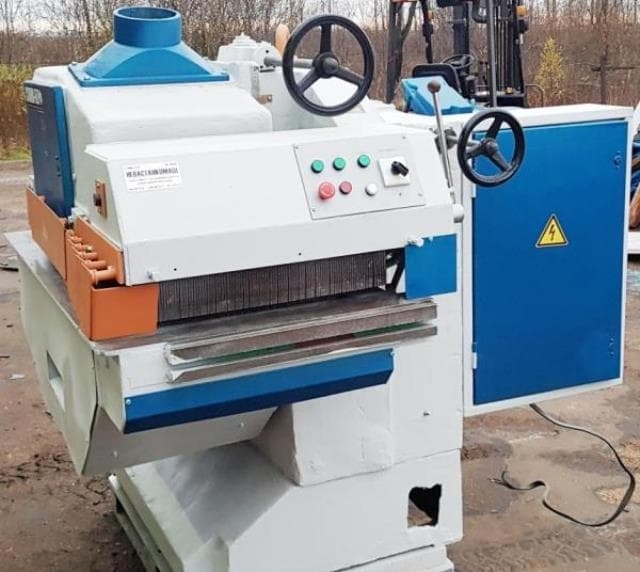

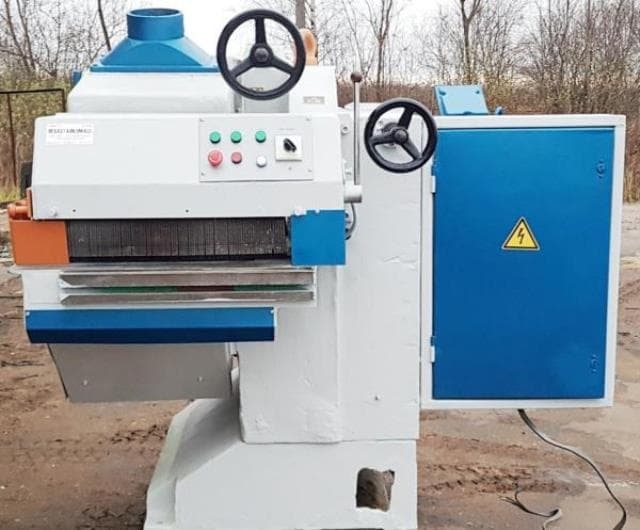

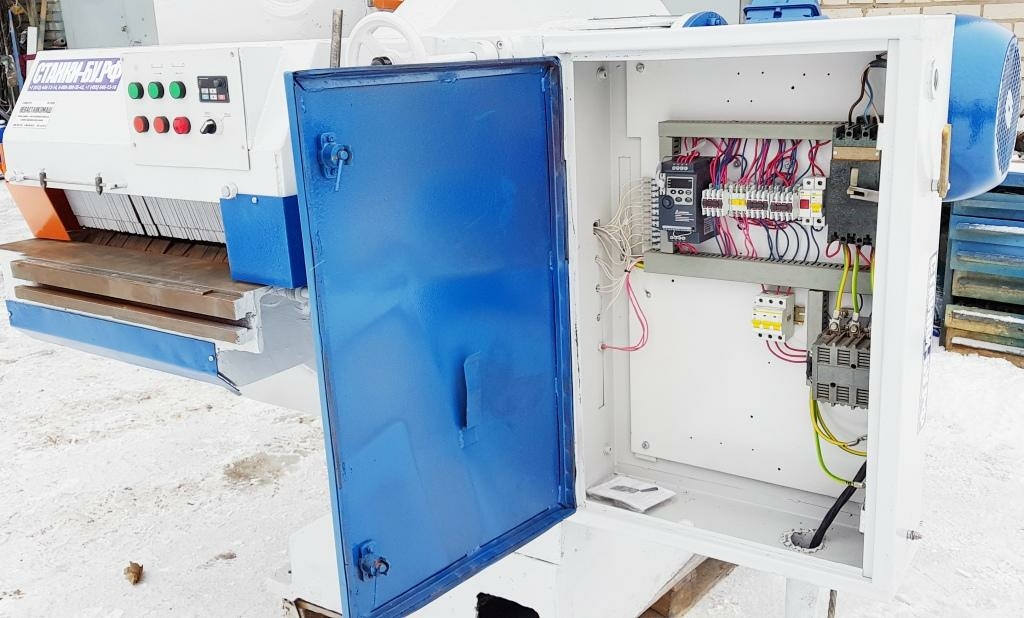

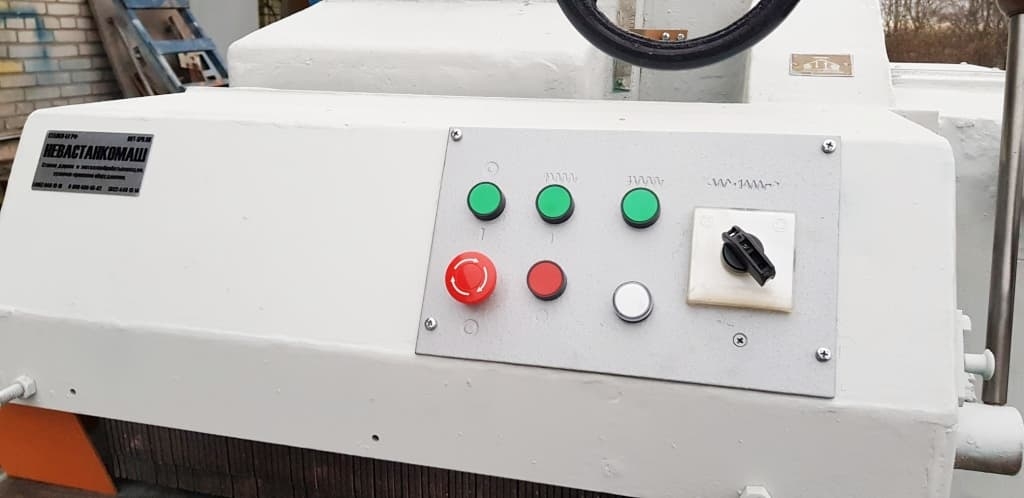

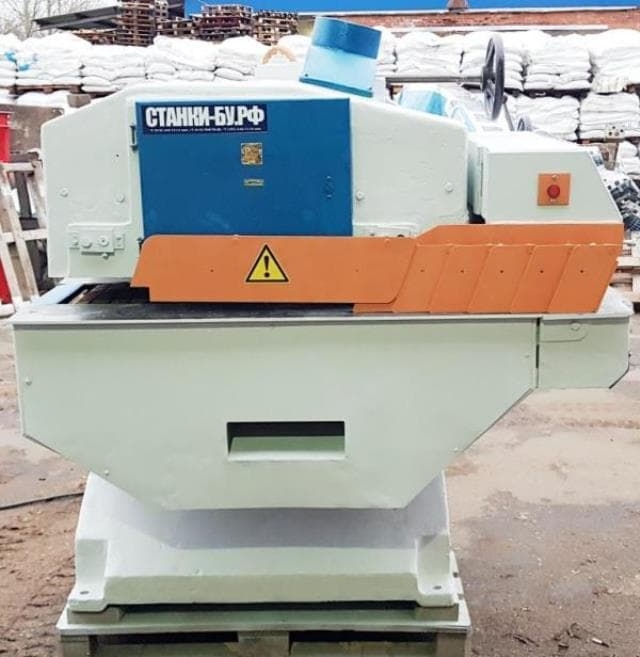

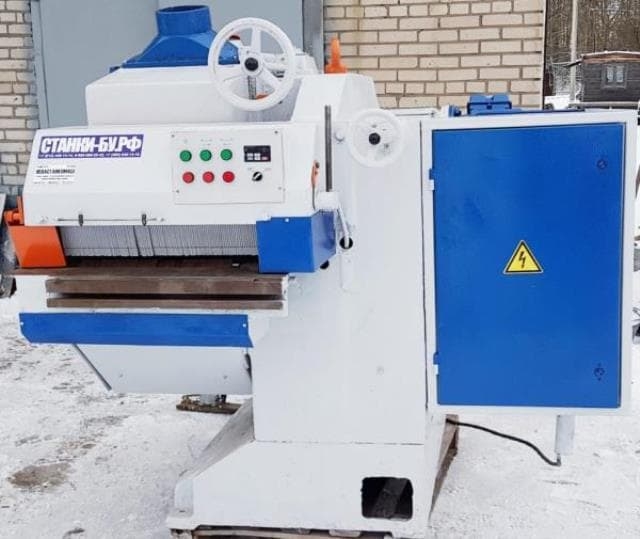

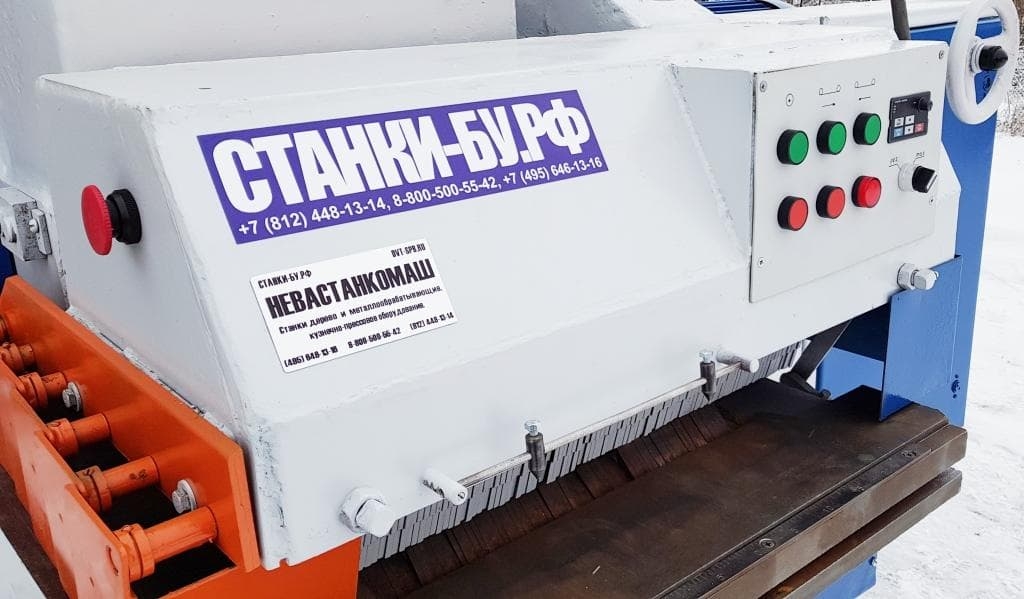

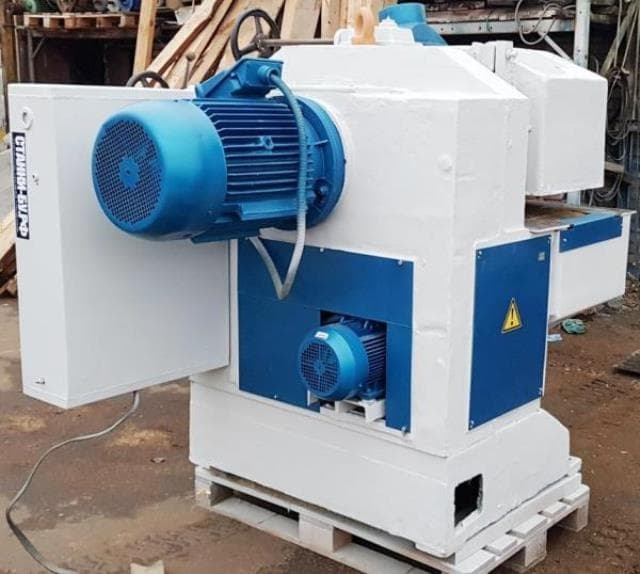

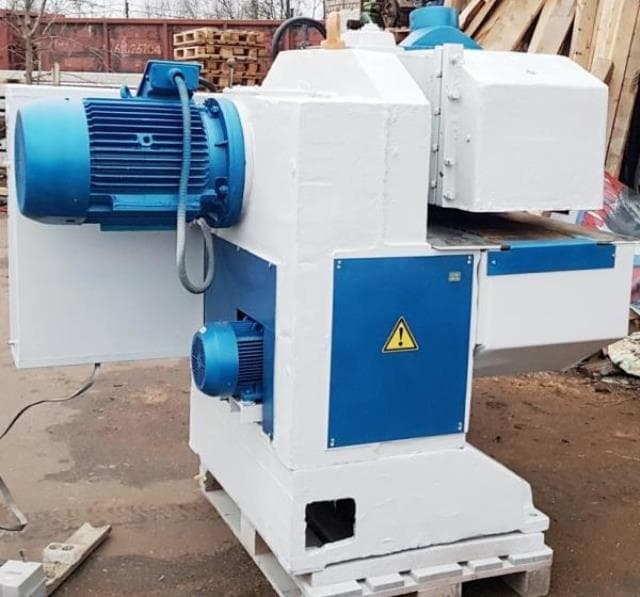

Многопильный станок ЦДК5-3 б/у

Описание многопильного станка ЦДК5-3 б/у:Станок ЦДК5-3 предназначен для продольного раскроядвухкантных брусьев на обрезные пиломатериалы. Может производиться такжераскрой обрезных и не обрезных досок на бруски требуемой ширины. В станке пилы устанавливаются стационарно (до 5 пил). Подачазаготовок производится широкой (300 мм) конвейерной цепью, движущейся потекстолитовым призматическим направляющим. В районе расположения пилнаправляющие имеют разрыв. Здесь установлены два сектора, обеспечивающие «ныряние»цепи. Благодаря этому зубья пил выходят из пропила. Прижим заготовок к цепипроизводится двумя парами не приводных подпружиненных роликов длиной 300 мм. Расположение пил относительно заготовки, как видно изтехнологической схемы, верхнее. Несмотря на высокие обороты пильного вала (2950 об/мин),вибраций при работе станков практически не возникает. Станки работают спокойно,будучи установленными на полу цеха на виброопорах, без устройства специальногофундамента. Возникающие вибрации гасятся чугунной станиной и другими деталями,выполненными из чугуна. Виброустойчивость обусловлена также рациональнойконструкцией станков. Особенности многопильного станка ЦДК5-3 : При разработке станков особое внимание было уделено жесткостиего базовых элементов, особенно шпиндельного узла. Были учтены рекомендациизаместителя главного конструктора завода Овсянникова И.А, изложенные им в своёвремя в диссертации, посвященной жесткости многопильных прирезных станков. Во всех станках корпус пильного вала размещенв расточках станины на эксцентриковых втулках (автор - главный конструкторЛаевский И.И.). Это обеспечило жесткость его посадки при возможностирегулирования высоты подъема шпинделя. В передней опоре шпинделя установленсдвоенный радиально-упорный подшипник, исключающий осевой люфт пильного вала.Все подшипники шпинделя - повышенной точности для обеспечения требуемойточности обработки на станках. Для повышения долговечности подшипниковпредусмотрено пополнение смазки в них через масленки. Электродвигатель приводапильного вала расположен соосно с ним. Отсутствие в узле ременной передачиосвободило шпиндель от усилия натяжения ремней, уменьшило нагрузку наподшипники и обеспечило более спокойную работу узла. Точность движения конвейернойцепи обусловлена конструкцией механизма подачи и технологией её изготовления.Специальные чугунные звенья цепи, имеющие призматические пазы, движутся попризматическим направляющим, что исключает их разворот и «рысканье» в сторону.Звенья изготавливаются на заводе с использованием оригинальной оснастки, свысокой степенью точности. На верхней поверхности звеньев конвейерной цепивыполнены продольные и поперечные канавки треугольного профиля, этообеспечивает хорошее сцепление звеньев с древесиной заготовок и стабильную ихподачу - без пробуксовок. Прижим заготовок к конвейерной цепи производитсячетырьмя подпружиненными не приводными роликами, расположенными в корпусесуппорта. Последний устанавливается по высоте в зависимости от толщиныобрабатываемых заготовок. Усилие прижима регулируется. Позади пил, в однойплоскости с ними, установлены направляющие ножи. Они препятствуют разворотузаготовок в процессе их обработки и дополнительно задают требуемое направлениеих движения. Закрепление блоков пил производится гайкой-шестерней сиспользованием специального ключа, входящего в комплект поставки станков. Этотключ одновременно выполняет и функцию стопорения пильного вала. Безопасностьработы на станках гарантирована целым рядом устройств: ограждениями, защитнымищитками, предохранительными упорами, механическими и электрическимиблокировками, торможением электродвигателя привода пил при остановке станка,наличием нескольких кнопок «Стоп» и другими.Технические характеристики многопильного станка ЦДК5-3 Показатели ЦДК 5-3 Размеры распиливаемых заготовок, мм: толщина 16-120 наименьшая длина 500 Ширина выпиливаемых досок (брусков), мм 10-260 Количество устанавливаемых пил, шт.: неподвижных 5 Диаметр применяемых пил, мм 315-400 Скорость подачи, м/мин 5,5; 10,5; 4,5; 18,5 Мощность привода пильного вала, кВт 30 Общая мощность электродвигателей, кВт 32,4 масса(кг) 2500 Габаритные размеры, мм длина 1930 ширина 1780 высота 1630 Масса ЦДК5-3 б/у, кг 2150
