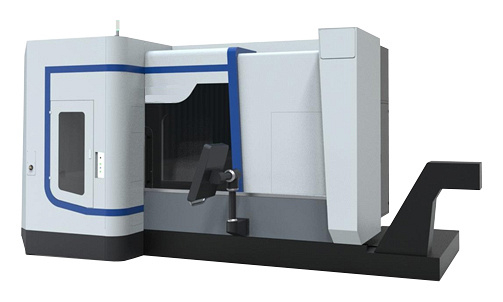

Многоцелевой токарно-фрезерный центр с осью B IRONMAC ITX-6510MT
(голосов 0)
Артикул: 9855021itx_6510mt Код товара: 105285
На складе: 2 шт.
Многоцелевые станки, сочетающие в себе функции токарного станка с ЧПУ и обрабатывающего центра. Возможность применения всех видов операций за один установ – токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного ко второму шпинделю и многое другое. Идеально подходит для высокоточной обработки крупногабаритных деталей типа «вал» для большинства видов промышленности. Токарно-фрезерные центры IRONMAC ITX-6510MT применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.
Область применения B IRONMAC ITX-6510MT
Токарно-фрезерные центры IRONMAC ITX-6510MT применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна. Производство машин и механизмов Ремонт и восстановление крупногабаритных изделий Инструментальное производство Приборостроение Аэрокосмическая промышленность Автомобильная промышленность Авиационная промышленность
Схемы обработки B IRONMAC ITX-6510MT
 |
Осевое сверление |
 |
Развёртывание |
 |
Наружное (проходное) точение |
 |
Точение канавки |
 |
Точение фаски |
 |
Точение конуса |
 |
Точение торца |
 |
Резьбонарезание |
 |
Расточка |
 |
Накатка профиля |
Конструктивные особенности B IRONMAC ITX-6510MT
 |

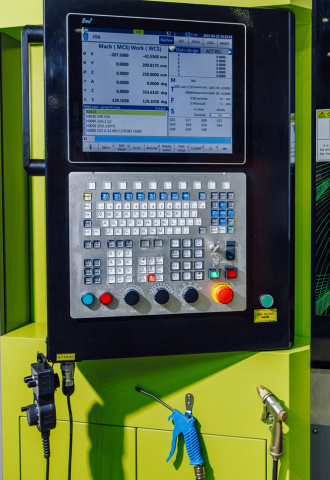

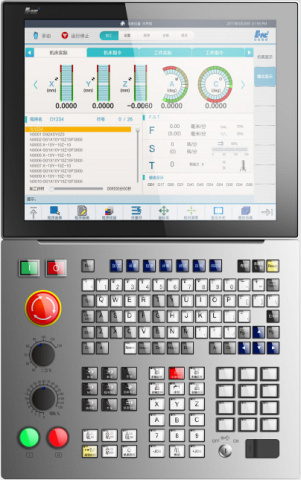

Система ЧПУ HNC848Di 5 - 32 оси управленияВнешний модуль ПЛК и ввода-выводаПоддержка NCUC, протокола шины Ethercat5 одновременно управляемых осей5-осевая функция RTCPАвтоматическая калибровка по 5 осямПоддержка двухканального управления (опционально)Материал: панель из алюминиевого сплаваРазмер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024.Сплайн-интерполяцияНесколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей.Процессор: i7-5550U CORE двухъядерный 2 ГГцВидеокарта: Intel HD Graphics 5500USB: 8 USB, 4 USB 3.0 и 4 USB 2.0Жесткий диск: 128GСистемная память: 8G, максимальное расширение до 16GСеть: 2 порта LAN CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. |
 |
Система оснасток HSK Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1 Патрон изготовлен из жаропрочной сталиТермообработан до 54-2 HRCДля инструмента из быстрорежущей стали и твердого сплаваПод хвостовик с допуском h6Точная балансировка с помощью балансировочных болтов Важнейшие свойства HSK-A63: Биение < 0,003 ммВысокое усилие зажима благодаря глубокому зажиму в зажимном отверстииКороткая фаскаДинамичная форма: усиленный хвостовик для длинных термопатроновРезьбовые отверстия для балансировки болтами |
| Шпиндель Фрезерный и токарный шпиндель работают от сервомоторов для достижения высокого ускорения и торможения, низкого уровня вибрации. |
|
 |

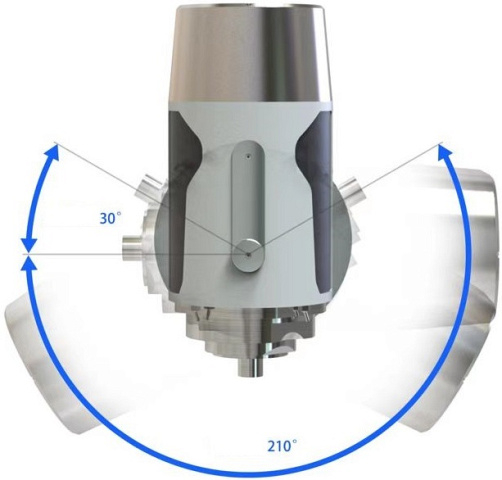

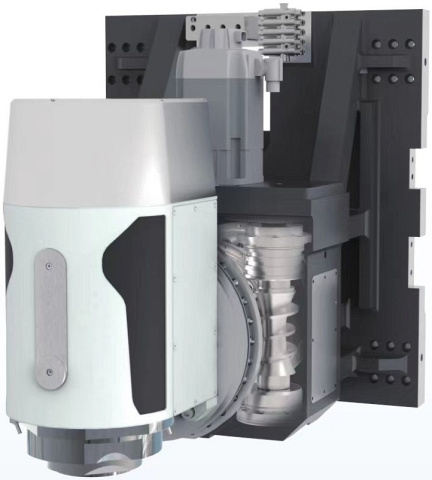

Поворотная голова (ось B) Оснащена угловым энкодером для полностью замкнутого цикла управления. |
| Привод линейной подачи Используется прецизионная роликовая линейная направляющая, в приводе используется прецизионный шарико-винтовой привод, а для обеспечения полного управления с обратной связью используются оптические линейки. |
|
| Нижний револьвер Может выполнять одновременную обработку двойных шпинделей и сокращать время обработки. |
|
| Охлаждающее устройство Водяное охлаждение обеспечивает охлаждение главного шпинделя, двигателя оси B и двигателя оси X для подавления термической деформации станка. |
Комплектация B IRONMAC ITX-6510MT
Стандартная
Технические характеристики B IRONMAC ITX-6510MT
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 650 |
| Макс. диаметр точения, мм | 650 |
| Макс. длина точения, мм | 1000 |
| Макс. диаметр прутка, мм | 65 |
| Тип направляющих | Качения |
| Угол наклона станины, ° | 45 |
| По оси X, мм | 615 |
| По оси Y, мм | 260 |
| По оси Z, мм | 1100 |
| По оси W, мм | 1265 |
| По оси X2, мм | 230 |
| По оси Z2, мм | 2000 |
| По оси B, ° | -30 ... +210 |
| По оси C1 / C2, ° | 360 |
| Конус | A2-6 |
| Обороты шпинделя, об/мин | 4000 |
| Диаметр отверстия шпинделя, мм | 75 |
| Размер патрона, дюйм | 10 |
| Макс. диаметр прутка, мм | 65 |
| Мощность шпинделя, кВт | 15 / 22 |
| Макс. крутящий момент шпинделя, Нм | 239 / 350 |
| Конус противошпинделя | A2-6 |
| Обороты противошпинделя, об/мин | 4000 |
| Размер патрона, дюйм | 10 |
| Макс. диаметр прутка, мм | 65 |
| Диаметр отверстия противошпинделя, мм | 75 |
| Мощность противошпинделя, кВт | 15 / 22 |
| Макс. крутящий момент противошпинделя, Нм | 239 / 350 |
| Конус | HSK-A63 |
| Обороты шпинделя, об/мин | 12 000 |
| Мощность шпинделя, кВт | 13,2 / 22 |
| Макс. крутящий момент шпинделя, Нм | 60 / 100 |
| Система ЧПУ | HCNC |
| Приводной инструмент | есть |
| Ось Y | есть |
| Тип револьверной головки | Гидравлика / Серво |
| Количество позиций в револьверной голове, шт. | 12 |
| Размер державки инструмента, мм | 25 x 25 |
| Макс. диаметр расточного инструмента, мм | 32 |
| Тип крепления инструментальных блоков | BMT55 |
| Длина, мм | 4700 |
| Ширина, мм | 3000 |
| Высота, мм | 3300 |
| Вес, кг | 20 000 |
