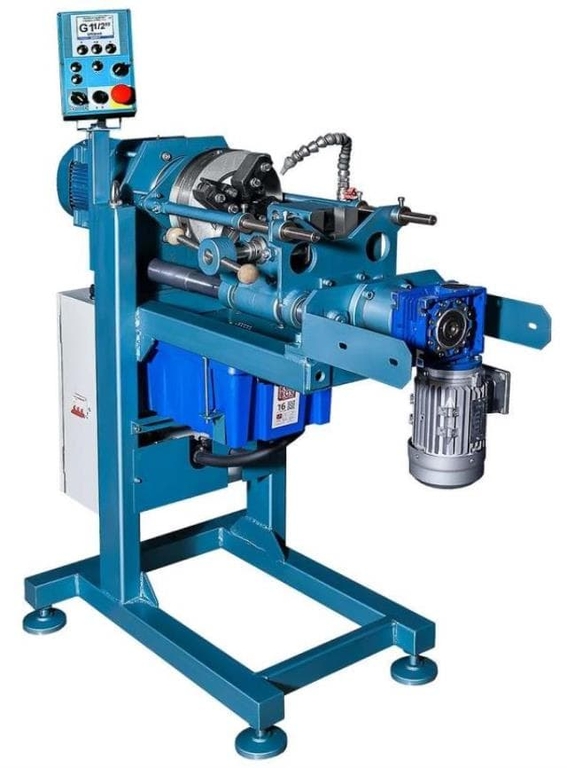

Резьбонарезной станок МЗК-95М (ММЗ-3204)
Артикул: rosМЗК-95М Код товара: 864
Если вам необходим надежный и производительный резьбонарезной станок, то модель МЗК-95М (ММЗ-3204) идеально подойдет для вашего производства. Этот станок от компании 'Невастанкомаш' обладает высокой точностью и удобством в использовании, что делает его незаменимым инструментом для резьбонарезания.
Резьбонарезной станок МЗК-95М (ММЗ-3204) предназначен для резьбонарезания на металлических материалах различной твердости. Он идеально подходит для производства деталей и изделий, где требуется высокая точность и качество резьбы.
Этот станок широко используется в машиностроении, автомобильной промышленности, судостроении, а также в других отраслях, где требуется высокоточное резьбонарезание. Благодаря своей надежности и производительности, он станет незаменимым помощником на вашем производстве.
Особенности станка
 |

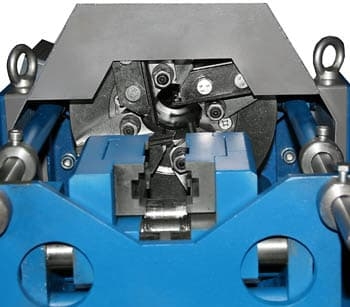

СОЖ Подача сож непосредственно в зону нарезания резьбы |
 |
Трубная резьба Трубной наружной цилиндрической резьбы на водогазопроводных трубах по ГОСТ 6357-81, в диапазоне диаметров 1/2″ – 2″ дюймов (21-60 мм) |
 |
Метрическая резьба Метрической наружной резьбы на круглом прокате по ГОСТ9150-81, в диапазоне диаметров М10 – М39 с шагом не более S = 2,5мм |
 |

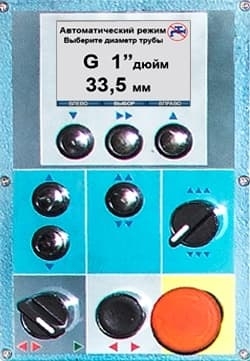

Удобный пульт управления |
 |

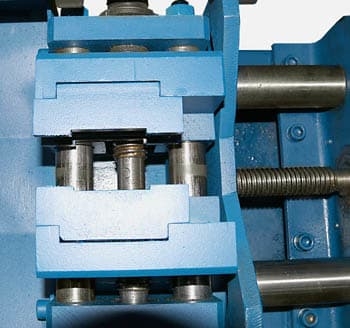

Пример нарезания трубной резьбы |
 |

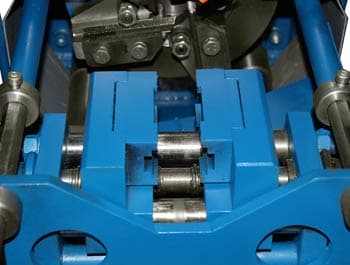

Пример нарезания метрической резьбы |
Представляем Вашему вниманию полуавтоматический резьбонарезной станок МЗК-95М, предназначенный для нарезания:
- наружной метрической резьбы на круглом металлическом прокате;
- наружной трубной цилиндрической резьбы на водогазопроводных трубах, трубах круглого сечения, круглом прокате, сгонах, изогнутых отводах, скобах круглого сечения.
- Максимальная длина нарезаемой резьбы 120 мм.
- Резьбонарезной станок применяется на строительных объектах, в небольших мастерских, различных предприятиях по изготовлению резьбовых систем.
Внимание!
В зависимости от выбранного типа нарезаемой резьбы, необходимо установить резьбонарезные гребенки соответствующего типа на резьбонарезной головке станка.ТАБЛИЦА НАРЕЗАЕМОЙ МЕТРИЧЕСКОЙ РЕЗЬБЫ ПО ГОСТ 24705-2004
Нарезание резьбы на заготовках из стали марок 30 или 40, или 45 по ГОСТ 10150-74 твердостью 160...190 НВ, из стали марок 15 или 20 по ГОСТ 1050-74 или легированных конструкционных сталей по ГОСТ 4543-71, или серого чугуна по ГОСТ 1412-85 твердостью 160...190 НВ.
Комплект 1 Комплект 2 Комплект 3 Комплект 4 Комплект 5 Комплект 6 Комплект 7 Комплект гребенок для нарезания метрической резьбы -2660-0126 с шагом 1,5 мм Комплект гребенок для нарезания метрической резьбы -2660-0136 с шагом 1,75 мм Комплект гребенок для нарезания метрической резьбы -2660-0146 с шагом 2 мм Комплект гребенок для нарезания метрической резьбы -2660-0154 с шагом 2,50 мм Комплект гребенок для нарезания метрической резьбы -2660-0158 с шагом 3 мм Комплект гребенок для нарезания метрической резьбы -2660-0164 с шагом 3,50 мм Комплект гребенок для нарезания метрической резьбы -2660-0168 с шагом 4,00 мм Диаметр резьбы, М,мм Шаг резьбы Диаметр резьбы, М,мм Шаг резьбы Диаметр резьбы, М,мм ШагрезьбыДиаметр резьбы, М,мм ШагрезьбыДиаметр резьбы, М,мм ШагрезьбыДиаметр резьбы, М,мм Шаг резьбы Диаметр резьбы, М,мм Шагрезьбы10 1,5 12 1,75 14 2 16 2 18 2,5 20 2,5 22 2,5 24 3 27 3 30 3,5 33 3,5 36 4 39 4 Резьба с крупным шагом Наименование оборудования Комплектация Резьбонарезной полуавтоматический станок мод. МЗК-95М
для нарезания наружной трубной резьбы в диапазоне 1/2" ...2" класс точности В, по ГОСТ6357-81.
Наружные диаметры обрабатываемых труб 21.3...60мм.
1. Губки для заготовок диаметром 21,3...60мм - 1 комплект.
2. Отвертка комбинированнная - 1 шт.
3. Шаблон для установки гребенок – 1шт.
4. Шаблон для заточки гребенок – 1шт.
5. Программное обеспечение под трубную резьбу.
1. Комплект (4 шт.) гребенок резьбонарезных плоских 14 ниток для трубной резьбы 1/2", 3/4".
2. Комплект (4 шт.) гребенок резьбонарезных плоских 11 ниток для трубной резьбы 1"...2".
Станок комплектуется резьбонарезными гребенками за отдельную плату по желанию заказчика.Резьбонарезной полуавтоматический станок мод. МЗК-95М
для нарезания наружной метрической резьбы М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39, 8-й степени точности по ГОСТ 24705-2004.
1. Губки для заготовок диаметром 10-20мм. – 1 комплект.
2. Губки для заготовок диаметром 21,3…60мм – 1 комплект.
4. Отвертка комбинированная – 1шт.
5. Шаблон для установки гребенок – 1шт.
6. Шаблон для заточки гребенок – 1шт.
7. Программное обеспечение под метрическую резьбу.
1. Комплект (4 шт.) гребенок резьбонарезных плоских метрических:
S = 1,5х9х20х100
S = 1,75х9х20х100
S = 2,0х9х20х100
S = 2,5х10х25х100
S = 3,0х10х25х100
S = 3,5х10х25х100
S = 4,0х10х25х100
Станок комплектуется резьбонарезными гребенками за отдельную плату по желанию заказчика.
Резьбонарезной полуавтоматический станок мод. МЗК-95М
для нарезания наружной трубной резьбы в в диапазоне 1/2"…2" класс точности В по ГОСТ 6357-81. Наружные диаметры обрабатываемых труб 21,3…60мм и
для нарезания наружной метрической резьбы М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39
8-й степени точности по ГОСТ 24705-2004.
1. Губки для заготовок диаметром 10-20мм. – 1 комплект.
2. Губки для заготовок диаметром 21,3…60мм – 1 комплект.
3. Отвертка комбинированная – 1шт.
4. Шаблон для установки гребенок – 1шт.
5. Шаблон для заточки гребенок – 1шт.
6. Программное обеспечение под метрическую резьбу.
7. Программное обеспечение под трубную резьбу.
1. Комплект (4шт.) гребенок резьбонарезных плоских 14 ниток для трубной резьбы 1/2", 3/4".
2. Комплект (4шт.) гребенок резьбонарезных плоских 11 ниток для трубной резьбы 1"…2".
3. Комплект (4шт.) гребенок резьбонарезных плоских метрических:
S = 1,5х9х20х100
S = 1,75х9х20х100
S = 2,0х9х20х100
S = 2,5х10х25х100
S = 3,0х10х25х100
S = 3,5х10х25х100
S = 4,0х10х25х100
Станок комплектуется резьбонарезными гребенками за отдельную плату по желанию заказчика..
Преимущества полуавтоматического резьбонарезного станка МЗК-95М:
- Высокая производительность и высокое качество нарезаемой резьбы
- Высокая производительность за счет использования двухканального частотного преобразователя с увеличенными скоростями холостых перемещений.
- Высокое качество нарезаемой резьбы за счет синхронизации скорости резьбонарезной головы и подачи заготовки.
- Управление станком в автоматическом и ручном режимах
- Минимальное время переналадки станка, быстрая работа при штучном и серийном производстве.
- Многократная повторяемость нарезаемой резьбы на заготовках
- Совмещенный принцип подачи заготовки с самозатягом и принудительно.
- Наибольший запас на переточку среди всех резьбонарезных гребенок.
- Бесступенчатое регулирование скорости резания за счет двухканального частотного привода.
- Широкий диапазон выбора скоростей в ручном режиме.
- Автоматическая подача заготовки в зону резания.
- Автоматическая подача СОЖ в зону резания.
- 18 предустановленных режимов резания для труб ½ - 2 дюймов.
- Повтор цикла резьбонарезания одной кнопкой.
- В состав электрооборудования входит двухканальный частотный преобразователь с широким диапазоном скоростей резьбонарезания.
- Показания и параметры выводятся на графический цветной ЖК-дисплей.
- Станок оснащен электронной системой управления скоростью вращения шпинделя, привода подачи заготовки и новой системой подачи охлаждающей жидкости.
- Система диагностики с отображением сообщений на цветной графический дисплей.
- Резьбонарезной станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ 4 ГОСТ 15150.
- Станок не требует подготовки специального фундамента, устанавливается на твёрдое покрытие помещения и выравнивается винтовыми шарнирными опорами.
|
Резьбонарезной полуавтоматический станок МЗК-95М |
1 |
818 000,00 |
818 000,00 |
|
Гребенки резьбонарезные плоские S=1,0 9х20х100 |
1 |
5 500,00 |
5 500,00 |
|
Гребенки резьбонарезные плоские S=1,25 9x20x100 |
1 |
5 500,00 |
5 500,00 |
|
Гребенки резьбонарезные плоские S=1,5 9x20x100 |
1 |
5 500,00 |
5 500,00 |
|
Гребенки резьбонарезные плоские S=1,75 9х20х100 |
1 |
5 500,00 |
5 500,00 |
|
Гребенки резьбонарезные плоские S=2,0 9х20х100 |
1 |
6 400,00 |
6 400,00 |
|
Гребенки резьбонарезные плоские S=2,5 10х25х100 |
1 |
15 950,00 |
15 950,00 |
