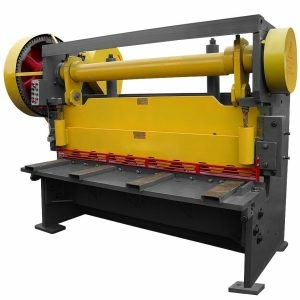

Ножницы гильотинные механические Н-3121

• Ножницы для резки листового материала модели Н3121  предназначены для резки листовой стали с временным сопротивлением σвр= 500МПа.

Ножницы могут применяться в заготовительных и ремонтных цехах предприятий машиностроения, различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0. Нижнее значение температуры воздуха должно быть не менее -5оС.

По Техническому Заданию заказчика ножницы модели НК могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Устройство и работа составных ножниц кривошипных листовых Н3121

1. Станина
2. Привод
3. Балка ножевая
4. Прижим
5. Упор задний
6. Валы приводные
7. Муфта включения
8. Уравновешиватель
9. Электромагнитное управление
10. Тормоз
11. Ограждения
12. Решетка защитная
13. Электрооборудование
14. Пульт управления

Ножницы приводятся в движение электродвигателем 1. Шкив 2, сидящий на валу электродвигателя, с помощью клиноременной передачи 3, приводит во вращение маховик 4. Маховик 4 закреплен на приводном валу I. На другом конце вала I закреплен инерционный маховик 10. На вал I посажена шестерня 5, находящаяся в зацеплении с зубчатым колесом 6, которое закреплено на промежуточном валу II. Шестерня 7 посажена на другом конце вала II и находится в зацеплении с зубчатым колесом 8, внутри которого смонтирована муфта включения 9 с поворотными шпонками. Включение и выключение муфты производится электромагнитом 11, системой рычагов 12 и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу III, который через шатуны 13 приводит в возвратно-поступательное перемещение ножевую балку 14. При движении ножевой балки вниз прижимная балка 17 прижимает отрезаемый лист к столу в момент реза. Движение прижима связано с перемещением ножевой балки. Для снижения динамических нагрузок предусмотрены уравновешиватели 15 ножевой балки. Подъем прижима 17 происходит при подъеме ножевой балки, когда упоры 18, установленные на ней, увлекают вверх прижим.

Для остановки ножевой балки 14 в крайнем верхнем положении служит тормоз 19, установленный на правом конце вала III.

Описание составных частей ножниц  кривошипных листовых Н3121

Станина ножниц Н3121

Все механизмы и узлы ножниц  кривошипных листовых Н3121 смонтированы на станине.

Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой стяжками и столом. Стол крепится к стойкам болтами. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

Привод ножниц кривошипных листовых Н3121

Электродвигатель ножниц шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

Муфта включения кривошипных ножниц Н3121

Конструкция муфты включения с поворотными шпонками показана на рисунке.

Муфта включения при помощи втулки 2 жестко крепится в ступице колеса 12. При отключенном электромагните втулка 2 свободно вращается с колесом 12, не входя в зацепление с втулкой 7, заклиненной относительно вала 14, шпонкой 13. Втулки 8 и 9 являются подшипниками скольжения.

При включении электромагнита хвостовик 4, расположенный на правом конце шпонки 10, освобождается от упора электромагнита, и пружины 6 приводят в действие рычаги 5. Рычаги 5 поворачивают рабочую 10 и запорную 11 шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок 7 и 2, жестко связывают их между собой. От колеса 12 через втулки 1, 2, 3 вращение передается втулке 7, от нее через шпонку 13, вращение передается на вал 14. Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку 10 и, одновременно, через рычаги 5 запорную шпонку 11, муфта отключается.

В режиме холостого хода зубчатое колесо свободно вращается на паре подшипников скольжения 8 и 9.

Ножевая балка кривошипных ножниц Н3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами жесткости. К балке винтами крепятся ножи для резки.

Прижим и защитная решетка кривошипных ножниц Н3121

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка зажимает лист, а затем начинается рез. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима производится гайками, сжимающими пружину прижимной балки.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.

Упор задний ножниц Н3121

Установка снабжена задним упором для резки листа заданного размера. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Уравновешиватели кривошипных ножниц Н3121

Уравновешиватели служат для компенсации веса ножевой балки, снижение динамических нагрузок при работе на ножницах.

Уравновешиватель состоит из двух наборов пружин, установленных в стаканах, приваренных к швеллерной коробке станины.

Штоки уравновешивателя шарнирно соединены с ножевой балкой.

Ограждения ножниц Н3121

Ограждения ножниц сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

Кинематическая схема кривошипных ножниц Н3121

Смазка ножниц  кривошипных листовых Н3121

Смазочный материал ЦИАТИМ-203 ГОСТ 8773-73

• Подача смазки осуществляется до тех пор, пока смазка не начнет выступать с боков смазываемых поверхностей.
• ТОЛЬКО ЭТО ДАЕТ ВОЗМОЖНОСТЬ КОНТРОЛИРОВАТЬ ДОСТАТОЧНОСТЬ СМАЗКИ.
• Выступающую из зазоров смазку необходимо удалить ветошью.
• Необходимо периодически проверять состояние масленок и маслопроводящих отверстий.
• НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ БЕНЗИНОМ.

 Подготовка ножниц кривошипных Н3121 к работе и порядок работы

Требования, изложенные ниже, обязательны при пуске ножниц после монтажа, а также после ремонта или длительного перерыва в эксплуатации.

1. Заземлить ножницы Н3121, подключить ее к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
2. Выполнить указания, изложенные в разделе Смазка.
3. Проверить затяжку всех болтов и их стопорение.
4. Включить вводный автомат. При этом должна загореться сигнальная лампа «Напряжение подано». Если сигнальная лампа не загорелась, необходимо проверить напряжение в сети, согласно правилам технической эксплуатации, ибо отсутствие сигнала еще не свидетельствует об отсутствии напряжения.
5. Включить электродвигатель привода нажатием кнопки «Пуск» и разогнать маховик. Проверить направление вращения большой шестерни, сидящей на конце эксцентрикового вала со стороны муфты включения. Шестерня должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты. Вращение в обратную  сторону не допускается.
6. Обкатать ножницы Н3121 в течение двух часов, из них один час на одиночных ходах и один час на автоматических. При этом проверить взаимодействие всех узлов и деталей ножниц.

Порядок работы на ножницах  кривошипных листовых Н3121

Приступая к работе, необходимо выполнить следующие требования:

1. 1. Смазать ножницы
   2. Настроить задний упор на требуемую длину реза заготовок. Расстояние от режущих кромок нижнего ножа до заднего упора определяется по линейкам, укрепленным на рейках заднего упора.
   3. Установить необходимый зазор между верхними и нижними ножами. Для этого необходимо ослабить болты поз.1 и поз.3 рисунок 5, которыми крепится стол к станине. Вращая вручную маховик по стрелке, указанной на кожухе, опускать ножевую балку вниз до перекрытия ножей стола и ножевой балки (10 мм. – перекрытие ножей).
   4. Подвинуть стол вперед и установить необходимый зазор, затем, опуская ножевую балку вниз, промерить зазор по всей длине ножей слева направо. После установки зазора затянуть болты. Движение стола назад относительной ножевой балки осуществляется болтами позиции 2 рисунок 5. Зазоры между направляющими и ножевой балкой обеспечить прокладками поз.4 рисунок 5.

Величина зазора устанавливается согласно таблицы

1. Включить муфту при максимальных оборотах маховика.
2. Сделать несколько холостых ходов, убедиться, что ножницы работают исправ

Во время работы:

1. Не допускать к ножницам посторонних лиц.
2. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ МАКСИМАЛЬНОЙ ТОЛЩИНЫ С ПРЕДЕЛОМ ПРОЧНОСТИ БОЛЕЕ 500 МП
   Максимальная толщина листа с пределом прочности более 500 МПа определяется по формуле: δх=δ х 500/σх мм.где δх – максимально допустимая толщина листа с пределом прочности более 500 МПа
   σх – предел прочности разрезаемого листа, МПа.
3. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ ЗАТУПЛЕННЫМИ НОЖАМИ. Ножи выполнены с четырьмя режущими кромками, при затуплении режущих кромок ножи периодически переворачиваются. Затупившиеся ножи необходимо перешлифовать.
4. При резке заготовок длиной более 800 мм.во избежание утяжки листа применять опоры поддержании отрезаемой заготовки.
5. При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу

По окончании работы:

1. Остановить привод ножниц.
2. Выключить вводный автоматический выключатель.
3. Произвести уборку ножниц и смазать ее.
4. Сообщить сменщику обо всех замеченных неполадках.

Техническое обслуживание ножниц кривошипных Н3121

Система технического обслуживания ножниц определяет порядок, содержание и периодичность осмотра и обслуживания ножниц в процессе эксплуатации.

Предусматриваются следующие виды технического обслуживания:

ТО – 1 – ежедневное;

ТО – 2 – каждые три месяца;

ТО – 3 – ежегодное.

Работы, предусмотренные ТО – 1 – ТО – 3 охватывают проверку и обслуживание основных механизмов, определяющих надежность работы ножниц.

СТРОГОЕ ВЫПОЛНЕНИЕ ЭТИХ РАБОТ ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ

Характерные неисправности ножниц кривошипных Н3121 и методы их устранения

Подшипники скольжения шатунов, букс греются, в смазке находятся частицы бронзы

Тугое скольжение ножевой балки

В режиме одиночного хода ножевая балка не останавливается в верхней точке

При нажатии на кнопки или педаль не происходит включение ножниц

Электродвигатель при пуске не развивает полных оборотов

Порядок установки ножниц кривошипных листовых Н3121

• Ножницы  кривошипные листовые Н3121   поставляются заказчику в собранном виде.
• Подъем ножниц в распакованном виде следует производить за отверстия в станине, согласно схеме строповки
• Монтажный чертеж ножниц приведен на Глубина фундамента Н принимается в зависимости от характера грунта, но не менее 800 мм.
• Горизонтальное положение ножниц на фундаменте производится с помощью клиньев и проверяется уровнем, установленным на столе ножниц. Точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм. На длине 1000 мм.
• После монтажа ножниц на фундаменте необходимо провести расконсервацию. Снятие антикоррозийного покрытия осуществляется деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82
• Расконсервированные обработанные поверхности во избежание коррозии покрыть тонким слоем масла «Индустриальное 80» ГОСТ 20799-88.

Схема строповки ножниц Н3121

Монтажный чертеж кривошипных ножниц Н3121

Электрооборудование ножниц Н3121

• Род тока – переменный, 3-х фазный.
• Напряжение – 380; 50Гц.
• Напряжение  цепей управления:
• — переменного тока – 110В; 50Гц;
• Напряжений цепей сигнализации – 24В; 50Гц.
• Напряжение цепей освещения – 24В; 50Гц.
• Перечень токоприемников и аппаратов дан в таблице 6.
• На лицевой стороне ножниц размещены: конечный выключатель – блокировка решетки; пульт управления (показан на рисунке 9).
• Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

Электрическая схема ножниц Н3121 предусматривает следующие режимы:

• отключено;
• ручное управление;
• педальное управление;
• автоматический цикл.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Символы органов управления  ножниц Н3121

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ1, и включает электромагнит YА, который включает муфту.

Педальное управление

Переключатель режимов SA  ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

 Автоматический цикл

Переключатель режимов SA  ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ1 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

• наличие напряжения HL1;
• двигатель включен HL2;
• автоматические циклы HL3;
• одиночные циклы HL4;
• педаль HL5.

Для освещения линии реза предусмотрена лампа местного освещения.

Меры безопасности

• Безопасность работы на ножницах Н3121 обеспечивается установкой защитных кожухов на все вращающиеся части, наличием защитной решетки, снабженной дополнительной электроблокировкой, останавливающей ножницы при снятии защитной решетки. Электрошкаф снабжен специальными замками, исключающими доступ к нему посторонних лиц.
• При смене ножей и ремонте ножниц ножевую балку следует зафиксировать в верхнем положении штырями диаметром 25 мм., вставленными в специальные технологические отверстия в ножевой балке.
• Во время работы ножниц необходимо следить за тем, чтобы ножевая балка оставалась в крайнем верхнем положении, которое
• достигается правильной регулировкой тормоза.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

• Допускать к работе на ножницах лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности.
• Работать на неисправных ножницах.
• Работать на ножницах со снятыми ограждениями и защитной решеткой.
• Производить ремонтные, регулировочные работы, а также чистку и смазку ножниц при включенном электродвигателе.

Технические характеристики Н3121

• Уци Нет
• Толщина, мм 12
• Длина рубки, мм 2000
• Напряжение, В 380
• Мощность, кВт 18,5
• Масса, кг 7000
• Модель Н-3121
• Производство Российская Федерация
• Type Ножницы гильотинные механические
