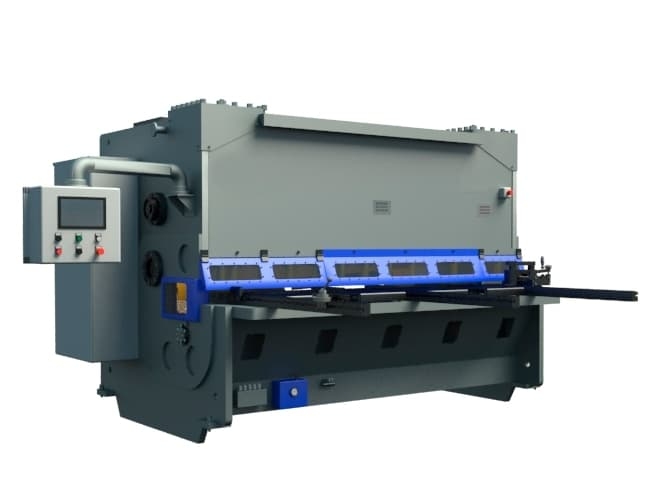

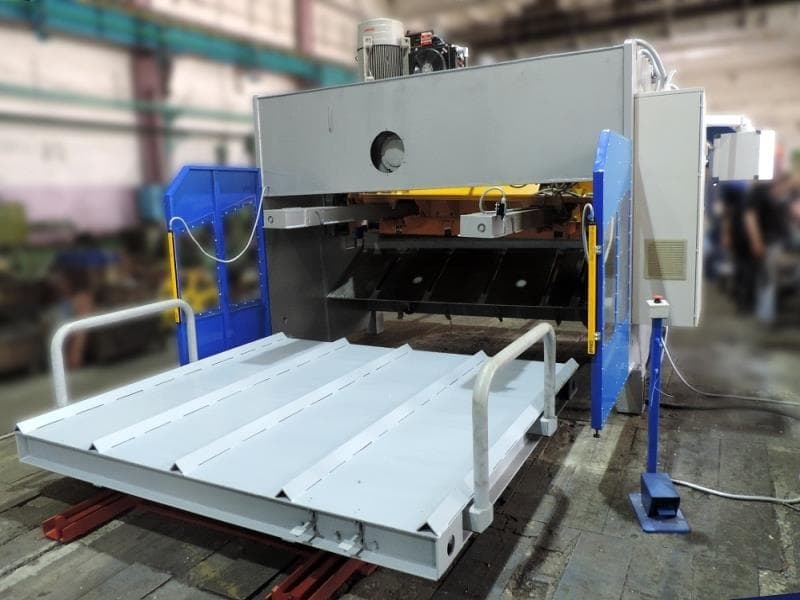

Ножницы гильотинные гидравлические НГ3425

Ножницы гильотинные гидравлические НГ3425 - это надежное и эффективное оборудование для резки металлических листов. Они отличаются высокой производительностью, точностью и простотой в использовании. Это идеальное решение для промышленных предприятий, занимающихся металлообработкой.

Преимущества

• Гидравлический привод обеспечивает высокую скорость резки и точность
• Прочная конструкция и высокое качество материалов гарантируют долгий срок службы
• Легкость в управлении и настройке
• Безопасность в использовании

Особенности

• Максимальная длина реза: 3425 мм
• Максимальная толщина реза: 6 мм
• Гидравлический привод
• Цифровой дисплей для точной настройки параметров

Назначение

Ножницы гильотинные гидравлические НГ3425 предназначены для резки металлических листов различной толщины. Они могут использоваться для обработки различных металлических изделий и деталей.

Сферы применения

Это оборудование идеально подходит для использования на предприятиях по производству металлических конструкций, автомобилестроении, судостроении, а также в других отраслях промышленности, где требуется точная и качественная резка металла.

Ножницы гидравлические гильотинные НГ3425 с наклонным ножом для листа 16х3150мм предназаначены для холодной резки листового и полосового металла. Резка может производиться как по разметке, так и с применением заднего и бокового упора.

На ножницах листовых НГ3425 возможна резка неметаллических листовых материалов, исключающих затупление и растрескивание кромок ножей. Станина сварной монолитной конструкции со столом. Ножевая балка перемещается по роликовым направляющим. Управление ножницами кнопочное и педальное.

Преимущества НГ3425

• регулировка угла наклона балки с пульта управления
• механизм настройки зазоров между ножами с информационной шкалой
• электромеханический задний упор с индикацией положения. Данные задаются на пульт управления, и значение выводится на дисплей
• гидравлический прижим листа
• боковой упор

Особенности НГ3425

Конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости.

- регулируемый угол наклона ножей;

- регулировки зазора и величины хода режущих ножей,

-жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;

- конструкция станины имеет форму «V»;

- задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;

- автоматический отвод заднего упора вверх после положения 1 000 мм.

- ножи изготовлены из инструментальной стали марки 6ХВ2С;

- нижний нож имеет 4 режущие кромки, верхний – 4;

Технические характеристики НГ3425

Стандартная комплектация ножниц НГ3425:

- регулируемый угол наклона ножей;

- регулировка зазора между ножами при помощи рукоятки;

- набор гидравлических прижимов;

- кронштейны передней поддержки листа со шкалой, Т-образным пазом;

- передние съемные упоры;

- подсветка рабочей зоны с лазерным указателем линии реза;

- кнопка аварийного останова;

- индикатор уровня рабочей жидкости;

- шариковые опоры в столе;

- фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;

- задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;

- корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;

- штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;

- педаль управления;

- руководство по эксплуатации.

Дополнительная комплектация ножниц НГ3425

- система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics ;

- панель управления системы ЧПУ на поворотном кронштейне;

- регулировка зазора между ножами системой ЧПУ;

- настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;

- автоматический задний упор, перемещение обеспечено шарико - винтовой парой вдоль жестких направляющих, величина хода – 1 000 мм.;

- программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм.;

- пневматическая поддержка тонколистового листа;

- секция для резки сортового проката (уголок, круг);

- система подогрева рабочей жидкости для работы при отрицательных температурах (до -25ºС);

- система воздушного охлаждения рабочей жидкости;

- эл. оборудование и защитные компоненты от Schneider;

- угловой упор 0 - 180º;

- заднее и боковое ограждение рабочей зоны;

- откатная не приводная тележка, г/п 2, 4, или 6 тн.;

-рольганг для подачи заготовок

• ЧПУ нет
• Уци Нет
• Толщина, мм 16
• Напряжение, В 380
• Мощность, кВт 30
• Масса, кг 12000
• Модель НГ3425
• Производство Российская Федерация
• Type Ножницы гильотинные гидравлические
