Обрабатывающий ЦЕНТР С ЧПУ AES VEGA ULTRA

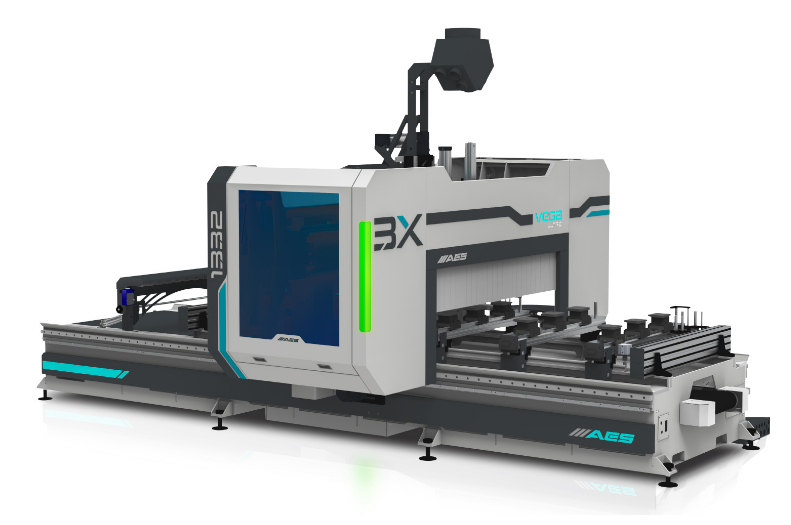

Обрабатывающий ЦЕНТР С ЧПУ VEGA ULTRA - станок портального типа, предназначен для фрезерования и сверления деталей из массива. Станок работает в стандартных трех осях, соответственно может обработать детали оконных и дверных блоков правильной геометрической формы.

Отличительная особенность станка – это портальная структура и возможность обработки до 300мм по высоте. Портальная структура – это надежность конструкции при использовании в интенсивных нагрузках. Благодаря серво приводам на широкой части портала, движение проходит без заеданий и рывков.

Станок доступен в двух рабочих ширинах, длина в нескольких величинах до 6,0м. У станка 2 рабочие зоны, можно работать в маятниковом режиме без ущерба для производительности, конечно, используя для этого специальные системы защиты. Для станка можно выбрать защитные маты, бамперы, сканеры и другие световые системы защиты, которые работают при пересечении луча.

Обрабатывающий ЦЕНТР С ЧПУ VEGA ULTRA доступен в комплектациях с боковым фрезерным агрегатом EVO. Используя данный узел, можно производить врезку фурнитуры (замок и петли) в полотне расположив его на траверсных столах станка. Вакуумные траверсы безшланговые. На каждой траверсе вакуумные чашки для деталей.

Каждая траверса с нулевым упором для базирования детали.

Станок можно оснастить различными дополнительными аксессуарами – угловыми головками с поворотными элементами, плавающими прижимными приспособлениями, различными линейными и вращающимися магазинами инструмента, различными вакуумными чашками, конвейером для удаления стружки и отходов, различными ПО для задач.

Это значит, что Обрабатывающий центр с ЧПУ VEGA ULTRA, благодаря мощной усиленной конструкции станины, возможностью использовать дополнительные элементы, соединил в себе различные направления по технологиям производства в деревообработке. Данный станок можно использовать в мебельном производстве, на производстве дверных и оконных блоков, для фрезерования фанеры и других листовых древесных материалов.

Преимущества

• Портальная структура станка

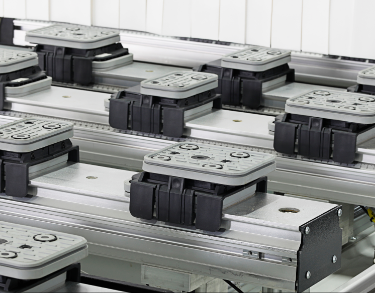

• Вакуумные траверсы Schmalz, и на каждой траверсе установлены 3 вакуумных чашки.

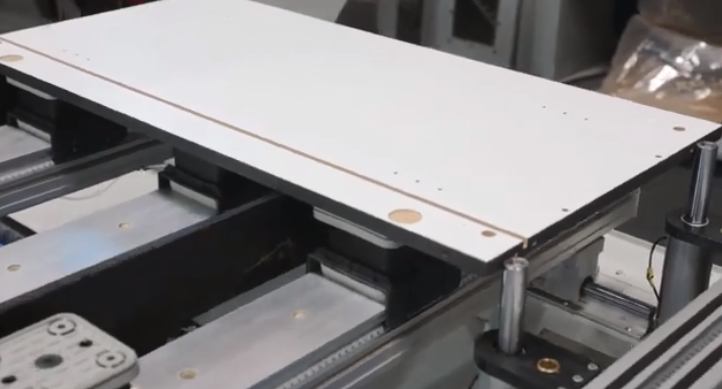

• Траверсы с поддержкой для позиционирования детали.
• Упоры на траверсах
• Интегрированная пила на сверлильном узле для работы по оси X.
• Фрезерный шпиндель HSD

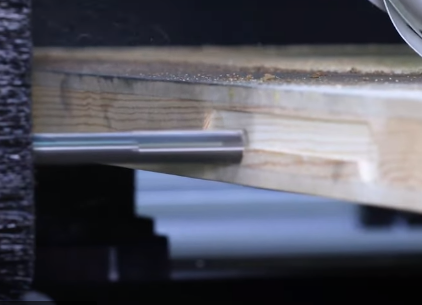

• Двигатель бокового фрезерования
• Система обеспечивает максимальную безопасность оператора, предотвращая несанкционированный доступ в рабочую зону станка.

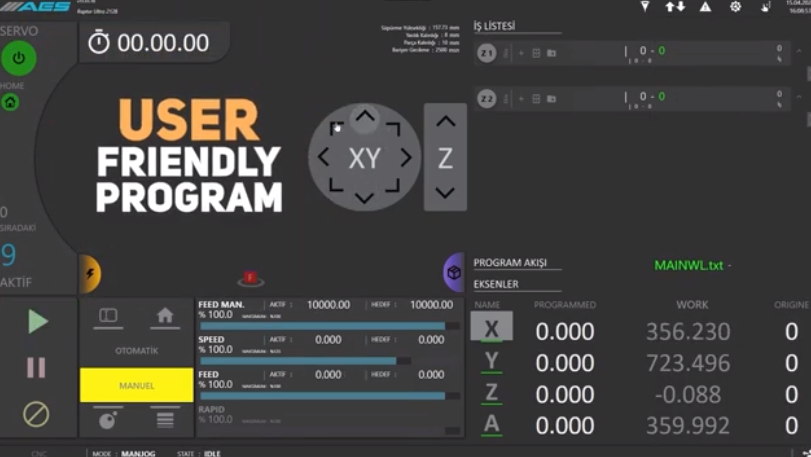

• Система ЧПУ и Система управления станка - профессиональный контроллер серии ISAC для управления осями станка.
• Операционная система работает с G-кодами

Компоненты станка

• Реечные передачи Gudel (Германия) по осям X и Y
• Бесщеточные серводвигатели Yaskawa (Япония)
• призматические направляющие THK(Япония)

Стандартная комплектация

• Автоматическая система смазки / Автоматическое смещение инструмента
• Одна или 2 рабочие зоны
• 6 траверс с вакуумными присосками
• Шпиндель HSK F 63 HSD
• Сверлильная группа 10 + 3х2

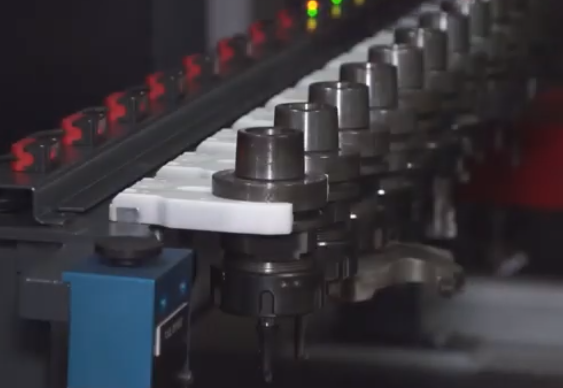

• Линейный блок смены инструмента на 14 мест
• Alphacam Core + xPositional (один пост)
• Вакуумный насос
• Пульт управления (7 языков, в том числе русский)

Дополнительные опции

• Шпиндель вертикальный HSK F 63 – 9 /12 / кВт с жидкостным охлаждением
• Горизонтальный шпиндель с двумя выходами
• Угловые передачи
• Сверлильный агрегат 12 / 18 шпинделей
• Поворотный блок смены инструмента 12 / 16 мест
• Линейный блок смены инструмента 14 мест
• Вакуумное разряжение до 250м3/час
• Вакуумные чашки различного исполнения
• Ручная лазерная указка расположения присоски на траверсе
• Сканер и принтер для этикеток

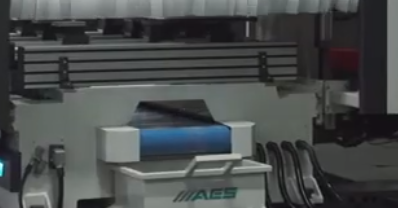

• Конвейер для вывода отходов
• ПО для различных задач
