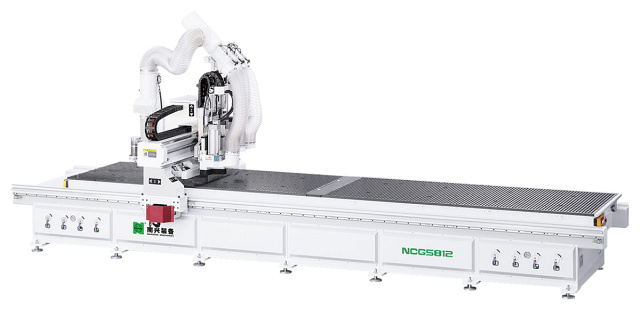

Обрабатывающий центр с ЧПУ Nanxing NCG5812 2T
(голосов 0)
Артикул: 9898039ncg5812_2t Код товара: 107297
Под заказ
Обрабатывающий центр с ЧПУ управлением предназначен для изготовления звуковых и акустических панелей.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NCG5812 2T
Применяется в фрезеровании и сверлении большого количества отверстий за счет трех сверлильных голов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NCG5812 2T
 |
Станина Детали станин из толстостенного проката, изготавливаются путем лазерной резки. Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов. Все станины проходят операцию термической обработки для снятия внутренних напряжений. После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ. |
 |
Портал Компактные ребра жесткости внутри портала обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы. |
 |
Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
 |
Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию контроля качества, оснащенную передовым измерительным оборудованием. |
 |
Рабочий стол Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 3000 x 2100 мм. Стол разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, пазы на поверхности обеспечивают эффективную работу вакуумной системы. |
 |
Вакуумный насос Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, с пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2. |
 |
Автоматическая смазка Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка связанных с недостаточным количеством смазочного материала. |
 |
Перемещение по осям Координата X и Y Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе. Координаты Z Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка. Сервомоторы Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами. Наибольшая скорость перемещения: 80 / 80 / 20 м/мин. |
 |
Главный шпиндель + сверлильный блок Мощный главный шпиндель Шпиндель с воздушным охлаждением мощностью 7,5 кВт: мощный, точный, с максимальной скоростью вращения до 18000 об/мин. Патрон для инструмента типа HSK-63F обеспечивает тесный контакт между держателем инструмента и прижимами, плотную фиксацию, быструю работу устройства автоматической смены инструмента. Сверлильный блок, 2 шт. |
 |
Боковые пневмоупоры На каждой из сторон оси Х расположены по два упора для базирования заготовок, которые автоматически подаются вверх пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров. |
 |
Защитные кабелеукладчики Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации. |
 |
Пульт ручного управления Необходим для удобства настройки станка в ручном режиме. |
 |
Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки. |
 |
Электрооборудование Компьютер Промышленный ПК с операционной системой Windows, Экран DELL, USB-порт. Система управления Система управления SYNTEC обеспечивает стабильную работу, широкие функциональные возможности и простоту использования с дружественным интерфейсом (английский и китайский языки). Сочетание автоматизации, технологических решений "Наньсин Смартек" и "Наньсин Инфотек" в производстве. Открытый порт обеспечивает выход в сеть для получения/передачи данных для работы с программами для нестинга, позволяя существенно оптимизировать обработку Отдельный шкаф управления Высококачественные электрокомпоненты известных мировых брендов обеспечиваю бесперебойную работу линии |
Технические характеристики Nanxing NCG5812 2T
| Характеристика | Значение |
|---|---|
| Мощность шпинделя, кВт | 7,5 |
| Частота вращения шпинделя, об/мин | 0 - 18 000 |
| Тип смены инструмента | Ручная |
| Размеры зоны обработки, мм | 2800 x 1220 |
| Высота заготовки по оси Z, мм | 30 |
| Тип инструментального магазина | отсутствует |
| Скорость холостого хода по осям X / Y, м/мин | 0 - 80 |
| Скорость холостого хода по оси Z, м/мин | 0 - 20 |
| Система управления | Syntec |
| Принтер | нет |
| Наличие сверлильной головы | да |
| Количество сверлильных шпинделей, шт. | 27 |
| Частота вращения, об/мин | 6000 |
| Мощность двигателя сверлильной группы, кВт | 1,7 |
| Наличие вакуумного насоса | да |
| Количество, шт. | 1 |
| Производительность вакуумного насоса, м3/ч | 250 |
| Общая производительность насосов, м3/ч | 250 |
| Мощность, кВт | 7,5 |
| Суммарная мощность насосов, кВт | 7,5 |
| Диаметр патрубков, мм | Ø200 x 1, Ø125 x 3 |
| Скорость воздуха в патрубке, м/с | 28 |
| Общая установленная мощность, кВт | 30 |
| Длина, мм | 6520 |
| Ширина, мм | 3600 |
| Высота, мм | 2500 |
| Вес, кг | 3500 |
