Одноосевой поворотный стол ЧПУ CNC-120RB GSA+ (заднее положение двигателя)
Код товара: 77146
Одноосевой поворотный стол ЧПУ CNC-120RB GSA+
Одноосевой поворотный стол ЧПУ CNC-120RB GSA+ - это надежное и высокоточное оборудование, которое отлично подойдет для работы в промышленных условиях. Этот стол обеспечивает точное позиционирование и поворот заготовок, что позволяет значительно увеличить производительность и качество производства.
Преимущества одноосевого поворотного стола ЧПУ CNC-120RB GSA+:
- Высокая точность позиционирования
- Надежность и долговечность
- Простое управление с помощью ЧПУ
- Возможность заднего положения двигателя
- Широкие возможности настройки и программирования
Особенности одноосевого поворотного стола ЧПУ CNC-120RB GSA+:
- Диаметр стола: 120 мм
- Максимальная нагрузка: 100 кг
- Угол поворота: 360 градусов
- Точность повторения: 0,01 мм
- Рабочее напряжение: 220 В
Одноосевой поворотный стол ЧПУ CNC-120RB GSA+ идеально подходит для использования в таких отраслях, как машиностроение, автомобильная промышленность, аэрокосмическая промышленность и другие области, где требуется высокая точность и производительность.
Выбрав одноосевой поворотный стол ЧПУ CNC-120RB GSA+, вы получите надежное оборудование, которое значительно улучшит процессы производства и поможет сэкономить ваше время и ресурсы.
Заднее расположение двигателя обеспечивает компактность стола. Предназначены в первую очередь для малогабаритных вертикальных ОЦ и сверлильных центров.

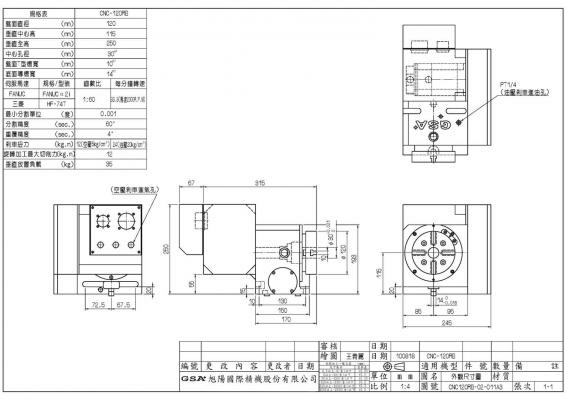

Технические характеристики CNC-120RB GSA+ | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 120 |
| Высота центров при вертикальной установке | мм | 115 |
| Общая высота при вертикальной установке | мм | 250 |
| Вес CNC-120RB нетто (без двигателя) | кг | 70 |
| Центральное отверстие | мм | 30H7 |
| Ширина Т-пазов | мм | 10H7 |
| Ширина направляющего сухаря | мм | 14H7 |
| Сервомотор Meldas | HF-75T | |
| Сервомотор Fanuc | a2i | |
| Сервомотор Siemens | 1FK7042 | |
| Сервомотор Heidenhein | QSY96A | |
| Передаточное число | 1:60 | |
| Минимальный угол | град | 0,001 |
| Максимальные обороты | об/мин | 33,3 |
| Усилие пневмозажима | кг*м | 12 |
| Усилие гидрозажима | кг*м | 24 |
| Класс точности позиционирования | 60” | |
| Повторяемость (Однонаправленный) | с | ±4” |
| Повторяемость (Двунаправленный) | с | ±8” |
| Макс. усилие резания | кг*м | 12 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка | кг | W = 35 | |
| Максимальная горизонтальная нагрузка | кг | W = 75 | |
| Максимальное радиальное усилие | кг | F = 800 | |
| Максимальное радиальное усилие | кг*м | FxL = 8 | |
| Максимальное радиальное усилие | кг*м | FxL = 18 | |
