Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-320R GSA+

0.0 (голосов 0)
Код товара: 77165
Под заказ
0 ₽
Купить в 1 клик
Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-320R GSA+
Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-320R GSA+
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Gsa+ (Тайвань)

Преимущества:

  • Высокая точность поворота
  • Простая настройка и управление через ЧПУ
  • Надежное хиртовое зацепление
  • Долговечность и надежность
  • Широкий диапазон скоростей и углов поворота

Особенности:

  • Одноосевой поворотный стол для промышленного оборудования
  • Хиртовое зацепление для точной фиксации
  • ЧПУ для управления и настройки параметров
  • Компактный и прочный корпус

Назначение:

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-320R GSA+ предназначен для точного и надежного поворота промышленного оборудования в процессе производства.

Сферы применения:

  • Машиностроение
  • Автомобильная промышленность
  • Электроника
  • Мебельное производство
  • Инжиниринг

Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

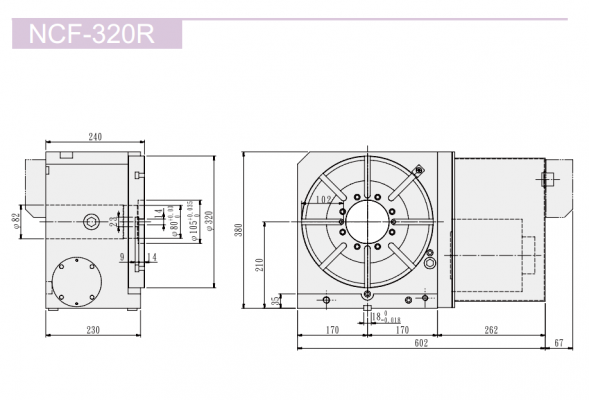

Технические характеристики NCF-320R
Характеристика Ед. изм. Значение
Диаметр мм 320
Высота центров при вертикальной установке мм 210
Высота поверхности стола при горизонтальной установке мм 240
Общая высота при вертикальной установке мм 380
Центральное отверстие мм 80Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7
Тип сервомотора Meldas тип НF-204S
Fanuc a12i
Siemens 1FK7083
Heidenhein QSY155B
Передаточное число 1:180
Минимальный угол град 1/5
Максимальные обороты об/мин 22,2
Повторяемость Однонаправленный с ±1”
Двунаправленный ±2”
Вес нетто (без двигателя) кг 240
Усилие зажима кг*м 500
Грузоподъемность при вертикальной установке (с задним центром) кг 400
