Производитель: Gsa+ (Тайвань)

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-400R GSA+

Преимущества товара:

  • Высокая точность позиционирования
  • Простая настройка и управление с помощью ЧПУ
  • Надежная система хиртового зацепления
  • Долгий срок службы

Особенности товара:

  • Одноосевой поворотный стол
  • Совместим с ЧПУ NCF-400R GSA+
  • Хиртовое зацепление для повышенной надежности
  • Идеально подходит для промышленных процессов

Назначение товара:

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-400R GSA+ предназначен для точного позиционирования и поворота обрабатываемых деталей в промышленных процессах.

Сферы применения:

  • Машиностроение
  • Металлообработка
  • Автомобильная промышленность
  • Электроника

Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

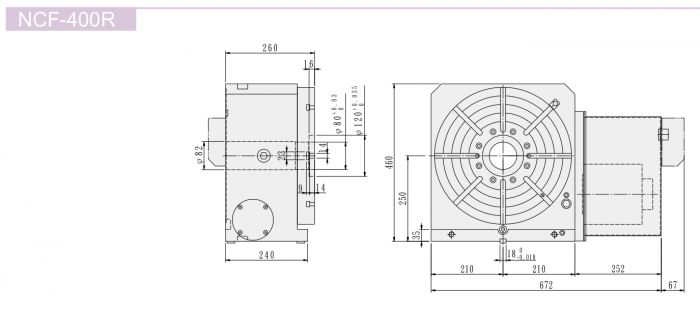

Технические характеристики NCF-400R
Характеристика Ед. изм. Значение
Диаметр мм 400
Высота центров при вертикальной установке мм 250
Высота поверхности стола при горизонтальной установке мм 250
Общая высота при вертикальной установке мм 460
Центральное отверстие мм 70Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7
Тип сервомотора Meldas тип НF-204S
Fanuc a12i
Siemens 1FK7083
Heidenhein QSY155B
Передаточное число 1:180
Минимальный угол град 1/5
Максимальные обороты об/мин 22,2
Повторяемость Однонаправленный с ±1”
Двунаправленный ±2”
Вес нетто (без двигателя) кг 280
Усилие зажима кг*м 600
Грузоподъемность при вертикальной установке (с задним центром) кг 500
