Оптимизатор для вырезки дефектов SDC OPTICUT 5800
(голосов 0)
Артикул: pri23121 Код товара: 108465
Под заказ
Оптимизатор OPTICUT 5800 предназначен для высокоскоростной вырезки дефектов по мелкам и оптимизации раскроя заготовки перед дальнейшей обработкой (например, сращивание или склеивание)
Совместим со сканером пороков древесины, устанавливается в линию
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в деревообрабатывающих производствах высокой производительности на участках по производству мебельного щита и погонажных изделий
- Торцовка по длине в соответствии с заданным в спецификации порядком размеров.
- Режет по мелкам.
- Режет по мелкам с учётом одного заданного размера.
- Оптимизированную распиловку по максимальному размеру древесины. Однако не может выполнять оптимизацию с комбинацией нескольких размеров
- Выполняет полную оптимизацию по 200 размерам из спецификации
СХЕМА ОБРАБОТКИ:
КОМПЛЕКТУЮЩИЕ ТОЛЬКО ОТ ВЕДУЩИХ МИРОВЫХ БРЕНДОВ
|
Германия Стойка управления (OC 7000 / 7500) |
Канада Машинное зрение (только в сканерах) |
|
Германия Премиальный сервопривод (OC 5800 / 7000 / 7500) |
Китай Сервопривод (HC 5000/OC5500) |
|
Германия Премиальные пневматические компоненты (OC 7000 / 7500) |
Италия Пневматические компоненты (HC 5000 / OC 5500 / OC 5800) |
|
Германия Электронные компоненты и двигатель |
Германия Датчики |
|
Япония Подшипники |
|
Конструктивные особенности SDC OPTICUT 5800
|
СТОЛ ДЛЯ РАЗМЕТКИ МЕЛКОМ
Помогает оператору комфортно наносить риски мелками и увеличить производительность |
|
СТАНЦИЯ ИЗМЕРЕНИЯ И СТОЛ ПОДАЧИ
Считывает заготовку перед подачей в зону торцовки, определяя нанесенные насечки от мелка и передавая их в ПК станка. ПК в зависимости от заданных длин заготовок и нанесённых насечек мелком оптимизирует длину заготовок на выходе |
|
ПОДКЛЮЧЕНИЕ К СКАНЕРУ
Оптимизатор «OPTICUT 5500» и «OPTICUT 5800» имеют возможность подключения к сканерам SDC и дают возможность работы в полностью автоматическом режиме при помощи ИИ |
|
СТОЛ ПОДАЧИ ПОД УГЛОМ
Уникальная конструкция стола с наклоном под углом 30 градусов. Запатентованный наклонный стол позволяет автоматически выравнивать заготовки относительно опоры, обеспечивая перпендикулярность подаваемой заготовки к пильному диску. Подаваемый материал автоматически плотно прилегает к столу. Удаление отходов происходит быстро и эффективно |
|

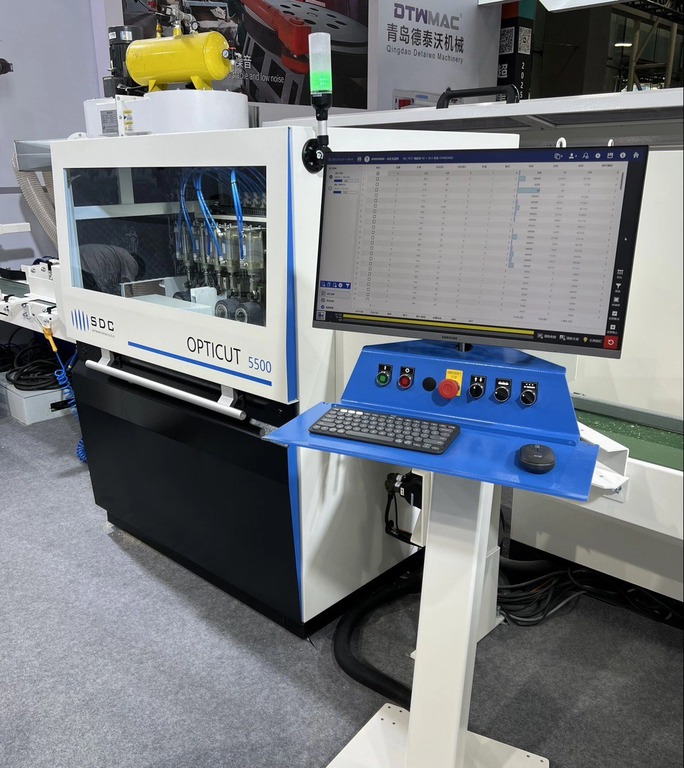

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Новая мощная операционная система отвечает потребностям современных цифровых производств. Она использует данные для обработки на основе существующих баз данных, которые пополняются постоянно. Она интегрирует функцию удаленного подключения, функцию импорта и экспорта EXCEL в интерфейсе системы MES и дополнительную систему удаленного центрального управления (офис контролирует несколько устройств и одновременно размещает заказы удаленно). ПО имеет возможность подключения сканера древесины. |
|
УДАЛЕНИЕ ОТХОДОВ
Система быстрого удаления кусковых отходов. Конструкция стола, наклоненного под углом 30 градусов, что позволяет проводить удаление отходов быстро и эффективно. Удаление отходов не тормозит процесс работы. Это более простой и эффективный механизм по сравнению с традиционным механизмом удаления отходов, и сервоприводу подачи не нужно замедлять подачу заготовки во время удаления отходов |
|
ПОЗИЦИОНИРОВАНИЕ ПИЛЫ
Перед распиловкой пила заранее поднимается в необходимое положение, чтобы максимально сократить время на подъем и опускание, что увеличивает полезное время работы и увеличивает производительность. Интеллектуальная система автоматически рассчитывает угол подъема и опускания пилы в зависимости от размера заготовки. Двигатель с высоким крутящим моментом - время для каждого пропила достигает 0,05 секунды |
|

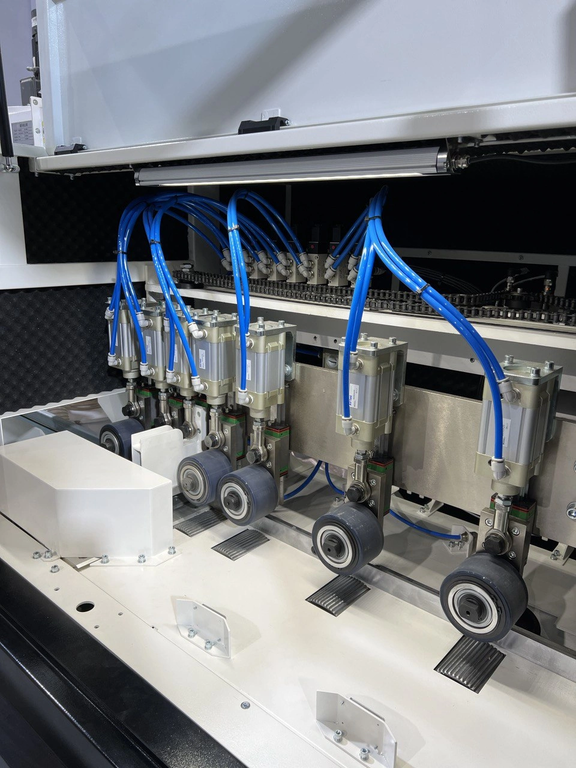

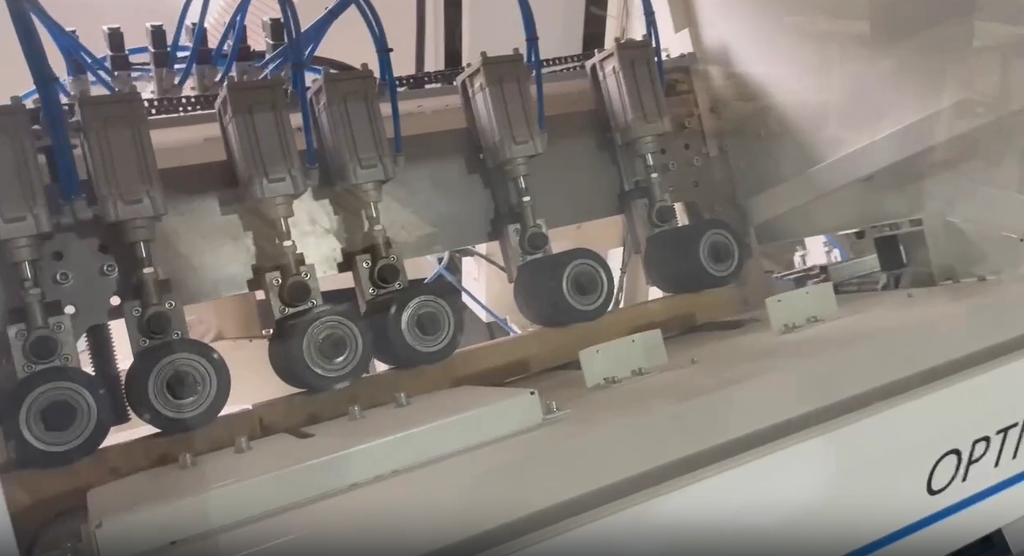

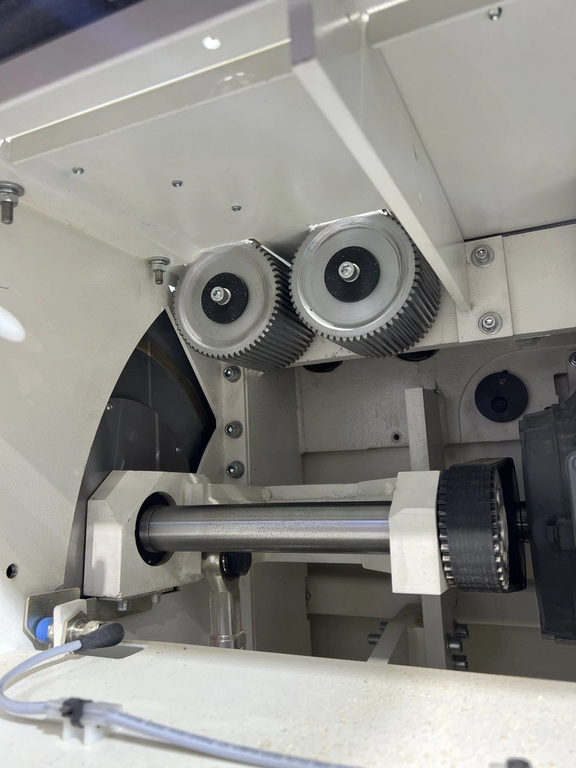

ПОДАЮЩИЙ МЕХАНИЗМ
6 групп прижимных роликов обеспечивают плавную и стабильную подачу, более точное позиционирование и стабильное направление древесины |
|
ПРИЖИМНАЯ БАЛКА
Быстро позиционируемая прижимная балка удобна для быстрой регулировки изменения толщины древесины и упрощает процесс наладки и регулировки значительно сокращая время этого процесса |
|
ЭЛЕКТРОКОМПОНЕНТЫ
Электрические компоненты. В оборудовании применены электрические компоненты Siemens. Датчики производства компании SICK. Главный двигатель производства Siemens. Надежные электроприборы и датчики используются для повышения стабильности и надежности работы |
|

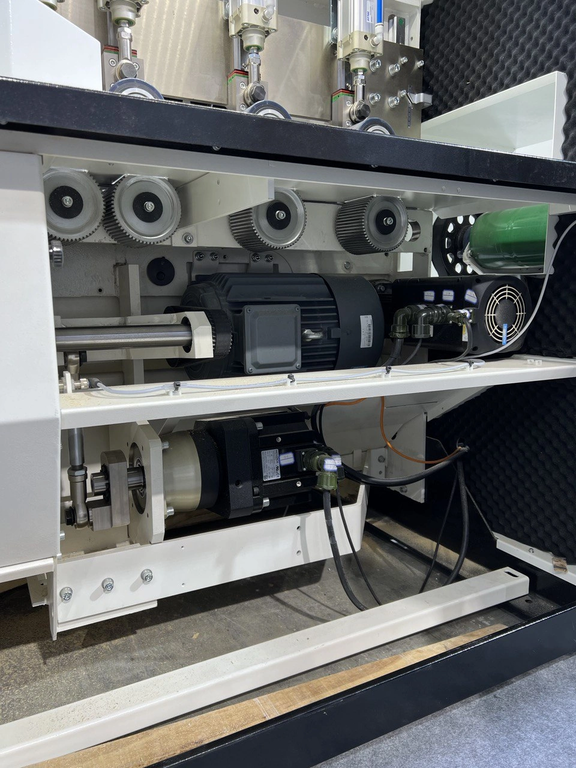

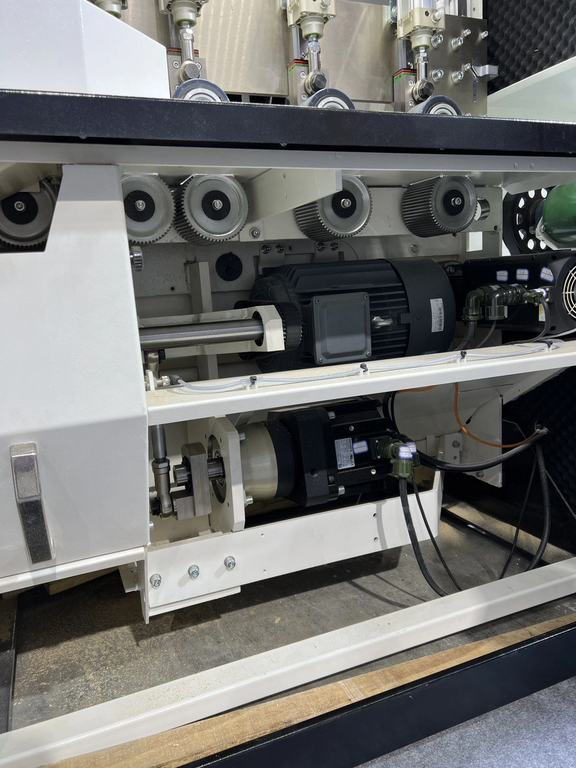

ПРИВОД ПИЛЫ
Система подачи управляется немецким сервоприводом REXROTH в сочетании со стойкой BECKHOFF, обеспечивают высокоскоростную и стабильную работу пилы, со скоростью вылета до 0,2 сек Высокоскоростная система подъёма /опускания пилы обеспечивает плавную подачу и возврат пилы в исходное положение без рывков и ударо |
|

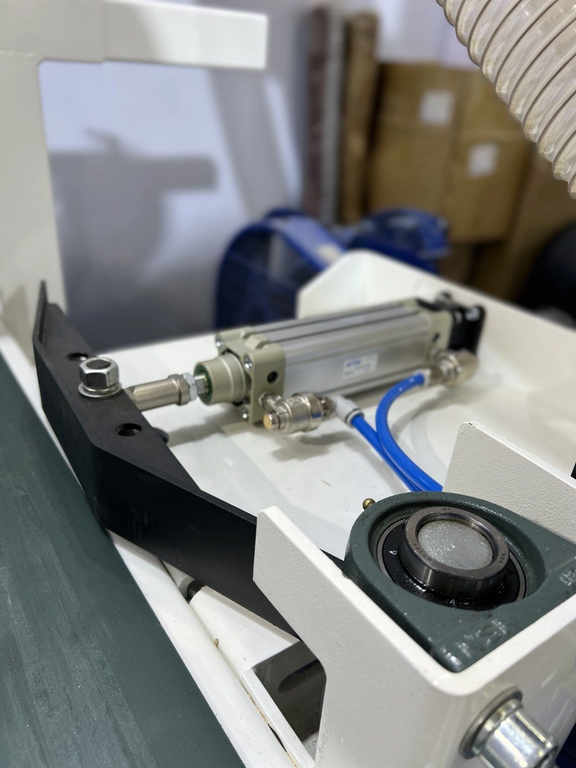

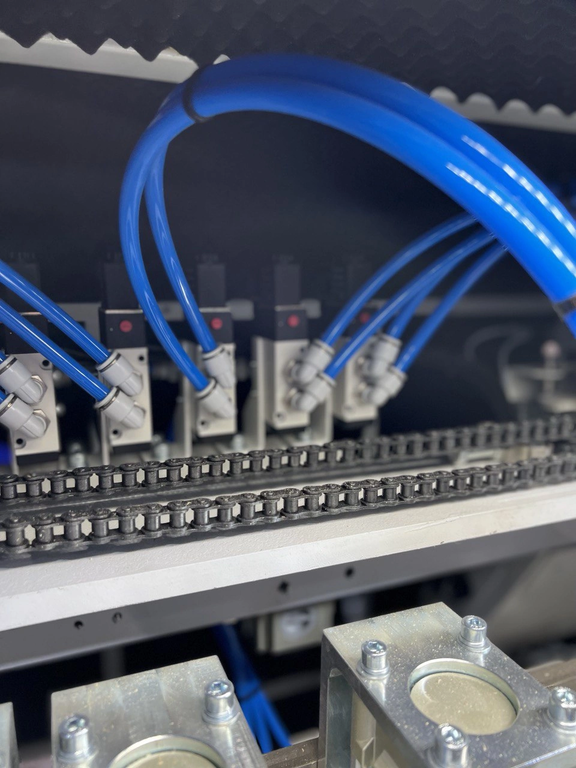

ПНЕВМО СБРАСЫВАТЕЛИ
В стандартной комплектации до 5 сбрасывателей. Мощный и эффективный сбрасыватель с поворотным рычагом. В сбрасывателе используется конструкция с двумя опорами для более стабильной работы. Конструкция с поворотным рычагом, обеспечивает быстрое, но плавное сталкивание заготовок с конвейера. Пневматика FESTO отличается стабильной, надежной и долговечной работой |
Технические характеристики станка SDC OPTICUT 5800
| Общие характеристики | |
| Цикл реза, сек | 0.33 |
| Количество сбрасывателей, шт | 5 |
| Количество подающих роликов, шт | 6 + 6 |
| Диаметр пилы, мм | 500 |
| Скорость вращения пилы, мин-1 | 4350 |
| Скорость подачи (макс), м/мин | 280 |
| Режим работы, тип | Торцовка + Оптимизация |
| Параметры заготовки | |
| Толщина заготовки (макс), мм | 90 |
| Ширина заготовки (макс), мм | 200 |
| Толщина заготовки (мин), мм | 12 |
| Ширина заготовки (мин), мм | 30 |
| Параметры обработки | |
| Максимальная длина заготовки, мм | 300 |
| Мощность узлов | |
| Мощность основной пилы, кВт | 5.5 |
| Мощность (общая), кВт | 15 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 2 х 125 |
| Габаритные размеры | |
| Длина, м | 25 - 30 |
| Вес, кг | 1300 |
