Оптимизатор для вырезки дефектов SDC OPTICUT 7500
(голосов 0)
Артикул: pri2312 Код товара: 108467
Под заказ
Оптимизатор OPTICUT 7500 предназначен для высокоскоростной вырезки дефектов по мелкам и оптимизации раскроя заготовки перед дальнейшей обработкой (например, сращивание или склеивание)
Совместим со сканером пороков древесины, устанавливается в линию
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в деревообрабатывающих производствах высокой производительности на участках по производству мебельного щита и погонажных изделий

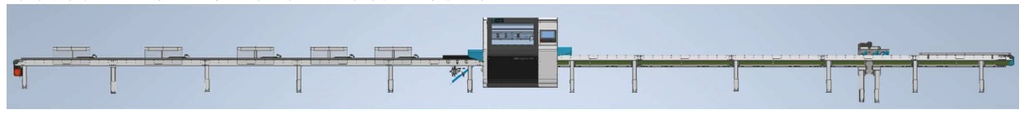

СХЕМА ОБРАБОТКИ:
Конструктивные особенности SDC OPTICUT 7500
 |
СТАНЦИЯ ИЗМЕРЕНИЯ И СТОЛ ПОДАЧИ Считывает заготовку перед подачей в зону торцовки, определяя нанесенные насечки от мелка и передавая их в ПК станка. ПК в зависимости от заданных длин заготовок и нанесённых насечек мелком оптимизирует длину заготовок на выходе |
 |
ПНЕВМАТИКА Станок укомплектован компонентами FESTO. Надежная пневматическая система является гарантией длительного срока работы оборудования и минимизацией простоев |
 |
ЭЛЕЕКТРОКОМПОНЕНТЫ В оборудовании применены электрические компоненты Siemens. Датчики производства компании SICK. Главный двигатель производства Siemens. Надежные электроприборы и датчики используются для повышения стабильности и надежности работы |
 |
ПОДШИПНИКИ NSK (Япония) Использование высокоточных и надежных подшипников NSK обеспечивает бесперебойную работу станка и обладают высоким ресурсом работы |
 |
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ ОТХОДОВ (ОПЦИЯ- 74 317 RMB) Ленточный транспортер с захватами интегрированный в станок, позволяет в автоматическом режиме удалять отходы от работы пилы и сбрасывать их в короб |
 |
УГОЛ ПОДАЧИ Уникальная конструкция стола с наклоном под углом 30 градусов. Запатентованный наклонный стол позволяет автоматически выравнивать заготовки относительно опоры, обеспечивая перпендикулярность подаваемой заготовки к пильному диску. Подаваемый материал автоматически плотно прилегает к столу. Удаление отходов происходит быстро и эффективно |
 |
УДАЛЕНИЕ ОТХОДОВ Система быстрого удаления кусковых отходов. Конструкция стола, наклоненного под углом 30 градусов, что позволяет проводить удаление отходов быстро и эффективно. Удаление отходов не тормозит процесс работы. Это более простой и эффективный механизм по сравнению с традиционным механизмом удаления отходов, и сервоприводу подачи не нужно замедлять подачу заготовки во время удаления отходов |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОТ SDC Операционная система, отвечающая потребностям современного производства, представляет собой базу данных, поддерживающую неограниченное расширение. Поддержка API/Excel для отображения данных. Опционально система может быть оснащена опцией удаленного мониторинга. Возможен одновременный мониторинг нескольких устройств |
 |
ПРИВОД ПИЛЫ Система подачи управляется немецким сервоприводом REXROTH в сочетании со стойкой BECKHOFF, обеспечивают высокоскоростную и стабильную работу пилы, со скоростью вылета до 0,2 сек Высокоскоростная система подъёма /опускания пилы обеспечивает плавную подачу и возврат пилы в исходное положение без рывков и ударо |
 |
ПНЕВМО СБРАСЫВАТЕЛИ В стандартной комплектации до 5 сбрасывателей. Мощный и эффективный сбрасыватель обеспечивает быстрое и плавное сталкивание заготовок с конвейера. Пневматика FESTO отличается стабильной, надежной и долговечной работой |
 |
МЕХАНИЗМ ПОДАЧИ ЗАГОТОВКИ Уникальный запатентованный механизм подачи с двумя опорами обеспечивает плавную и стабильную подачу заготовки. По сравнению с одноопорной конструкцией, конструкция на двух опорах отличается прочностью и долговечностью, а подача заготовки становится равномерной и стабильной |
 |
НИЖНИЕ РОЛИКИ Нижние приводные ролики имеют три точки опоры для увеличения времени безотказной работы |
Технические характеристики станка SDC OPTICUT 7500
| Общие характеристики | |
| Цикл реза, сек | 0.2 |
| Количество сбрасывателей, шт | 5 |
| Количество подающих роликов, шт | 7 + 7 |
| Ускорение, м/с | 40 |
| Диаметр пилы, мм | 500 |
| Скорость вращения пилы, мин-1 | 3800 |
| Скорость подачи (макс), м/мин | 450 |
| Режим работы, тип | Торцовка + Оптимизация |
| Параметры заготовки | |
| Толщина заготовки (макс), мм | 90 |
| Ширина заготовки (макс), мм | 200 |
| Толщина заготовки (мин), мм | 12 |
| Ширина заготовки (мин), мм | 30 |
| Параметры обработки | |
| Максимальная длина заготовки, мм | 400 |
| Мощность узлов | |
| Мощность двигателя подъема и опускания пильного узла, кВт | 0.37 |
| Мощность подачи сервопривода, кВт | 4.8 |
| Мощность основной пилы, кВт | 7.5 |
| Двигатель линии сортировки, кВт | 2.2 |
| Мощность (общая), кВт | 25 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 2 х 125 |

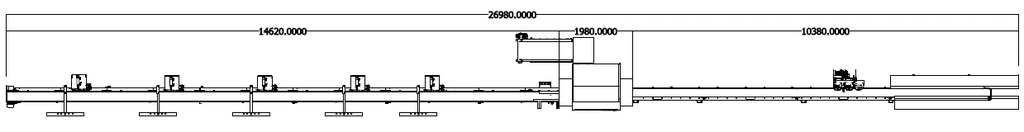

| Габаритные размеры | |
| Длина, м | 25 - 30 |
| Вес, кг | 3000 |
