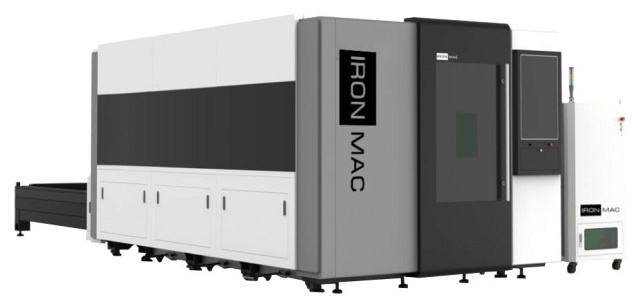

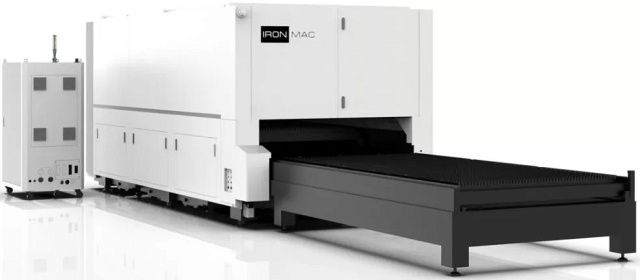

Оптоволоконная установка лазерного раскроя IRONMAC 6020E-EP 20000W
(голосов 0)
Артикул: 9917795ironmac_6020e_ep_20000w Код товара: 105329
На складе: 2 шт.
Оптоволоконная установка лазерного раскроя обеспечиваетвысокоскоростную чистовую резку*листов из черных, нержавеющих и цветных металлов в автоматизированном режиме. Комплексы широко используются в следующих сферах: * Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора.
Область применения IRONMAC 6020E-EP 20000W
Комплексы широко используются в следующих сферах: Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность
Схемы обработки IRONMAC 6020E-EP 20000W
 |
Процесс лазерной резки |
Конструктивные особенности IRONMAC 6020E-EP 20000W
 |

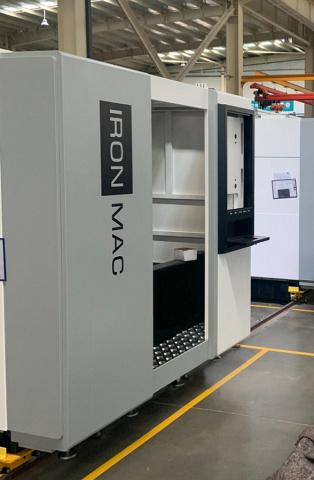

Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляцией Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. |
 |
Дисплей внешнего исполнения Возможность видеомониторинга процесса резки на отдельном экране * Используется видеокамера - опция. |
 |

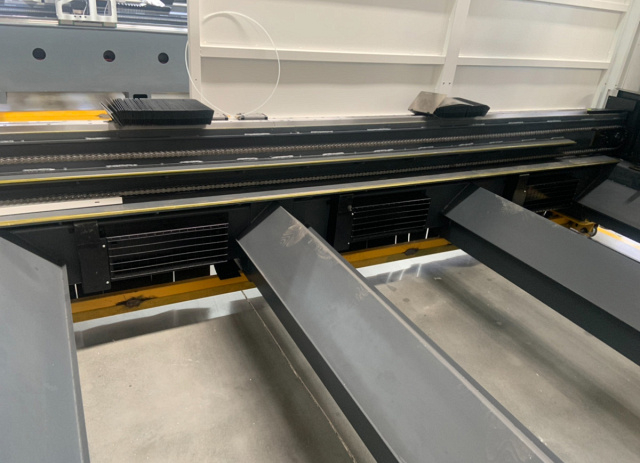

Портал из авиационного алюминия Мощная цельносварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, с зональной вытяжкой. Усиленная конструкция для работ в 3 смены (масса до 6700 кг). |
 |

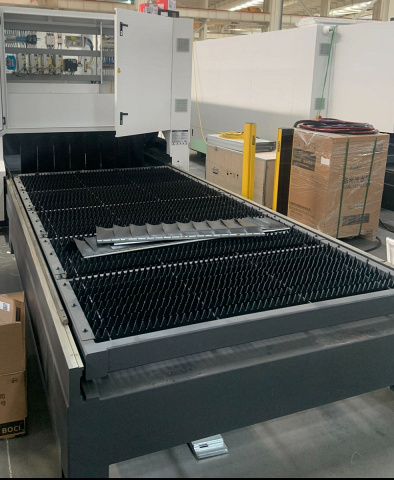

Сменный стол 3000 x 1500 (основной стол) + 3000 х 1500 (сменный стол). Высокая производительность благодаря сменному столу. |
 |
Стабилизатор напряжения |
Комплектация IRONMAC 6020E-EP 20000W
 |
Режущая голова Raytools (Швейцария) Режущая голова BLT641 (642) с автофокусом - для моделей с источниками 8000, 12 000 или 20 000 Вт. |
 |
Резонатор (лазерный источник) Raycus или IPG |
 |
Система ЧПУ FSCUT8000 FSCUT8000 — это шинная система EtherCAT, разработанная для волоконного лазера сверхвысокой мощности мощностью более 8 кВт, отличающаяся готовым обслуживанием, простотой установки и настройки, полным набором функций для лазерной резки. Она поддерживает решения для настройки, автоматизации и информатизации, является передовой системой управления лазерной резкой EtherCAT на рынке. Выполнена на базе промышленного компьютера с ОС Windows 10, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка.Контроллер – FSCUT8000Программное обеспечение HypCut / SypNest (модуль автораскладки). Функции производительности: Техника: множественные прошивные решения для металлического листа разной толщины; удаление прошивных шлаков; подавление вибрации; замкнутый газовый контроль; Техника отдельных слоев для большой, средней и мелкой контурной резки, вaсе для расширения производственных возможностей вашего станка.Повторное использование остатка: захватите остаточный лист камерой телефона или камерой машины, чтобы повторно использовать материал с высокой эффективностью.Поиск края: высокая скорость до 500 мм/с с точным поиском края листа, а также предоставление дополнительных шаблонов поиска края для удовлетворения производственных потребностей.Форматы файлов: поддержка прямого создания DXF и G-кода; поддержка быстрого процесса файлов LXDS и NRP, созданных CypNest.Пользовательский интерфейс: простое управление с управляемым и визуализированным интерфейсом.Автоматизация: вспомогательное производство с подачей рулонов, крупноформатное производство и решения для комбинированной резки листовых труб.Удобное обслуживание: поддержка коррекции фокуса, фотобумага для проверки оптического загрязнения и функции монитора осциллографа.Цифровизация: предоставление доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования об обслуживании, чтобы продлить срок службы машины.Вспомогательные функции: быстрая обрезка остаточного листа, автоматическая очистка сопла, автоматическая смазка, устройство смены поддонов, пылеуловитель, которые повышают привлекательность вашей машины. Контроль производительности: BC-Link: собственная разработка технологии BC-Link для реализации передачи на большие расстояния сигналов дисплея, ввода-вывода и сигналов USB.Самостоятельная настройка PID: настройка PID сервопривода, теоретическая точность управления в пределах ± 0,01 мм.Интеллектуальное оборудование: поддержка пропорционального клапана EtherCAT, лазера и лазерной головки для реализации полностью замкнутого контура управления.Безопасность: защита от крутящего момента для уменьшения удара, коррекция положения двойного привода, обход барьеров при движении, интеллектуальный подъем/прожиг с «подскоком».Точность: теоретическая точность пути ± 0,005 мм, точность позиционирования 0,01 мм, точность повторного позиционирования 0,01 мм.Скорость: максимальное ускорение 5G, максимальная скорость передвижения портала 300 м/мин.Связь: RTOS в реальном времени, цикл связи 1 мс.Алгоритм: алгоритм асимметричного ускорения и замедления, чтобы уменьшить воздействие на машину и продлить срок службы машины.Контроль высоты: блок управления высотой EtherCAT BCS100-E, обеспечивающий надежную работу в режиме отслеживания расстояния и его контроля. Гиптроник Процессор: Intel I5 6440EQ (4 ядра, 3,4 ГГц)Двухканальная память 8G DDR4-2133Твердотельный накопитель 64 ГБ mSATA64-битная Windows 10 LTSBВидео: BC-ССЫЛКА, ДВИ-ДЛокальная сеть: EtherCAT x 1, EtherCAT x 3USB 3.0 x 4Источник питания: 24 В постоянного тока, 4 АПредустановленная система реального времени RTOS HyPanel: 21,5-дюймовый емкостный мультисенсорный экран с разрешением 1080PПередача видео и данных BC-LINK (100 м)Многофункциональная поворотная ручка17 кнопок управления (включая E-Stop и аварийную остановку)Данные: BC-ССЫЛКАUSB 2.0 x 2Источник питания: 24 В постоянного тока, 3 АПоддержка до 100 м USB и отображение сигнала стабильной передачи HPL2720E: Общая максимальная мощность 2,5 АМаксимальный выходной сигнал одного канала 700 мАШина EtherCAT (100 м)Точность ШИМ: 50 кГц (0,1%)Вход: Общий вход x 27, Тип NPN (3PNP)Выход: ДА x 4, ШИМ x 1, ШИМ x 1, Общий выход x 20Тиристорный выход: 24 ВИсточник питания: 24 В постоянного тока, 3.5 АПоддержка до 32 расширений ведомых станций ввода/вывода BCS100E: Максимальное ускорение 3GМаксимальная скорость 999 мм/сШина EtherCAT (100 м)Точность: 0,001 ммИсточник питания: 24 В постоянного тока, 1 АЛазерная головка PRECITEC может работать с контроллером высоты BCS100E-PRO |
 |

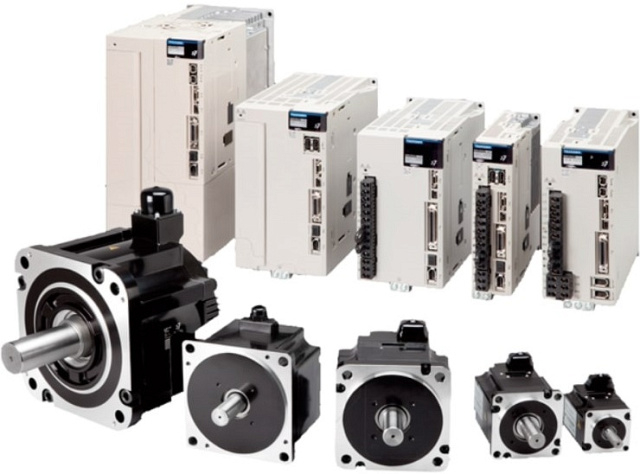

Серводвигатель |
 |

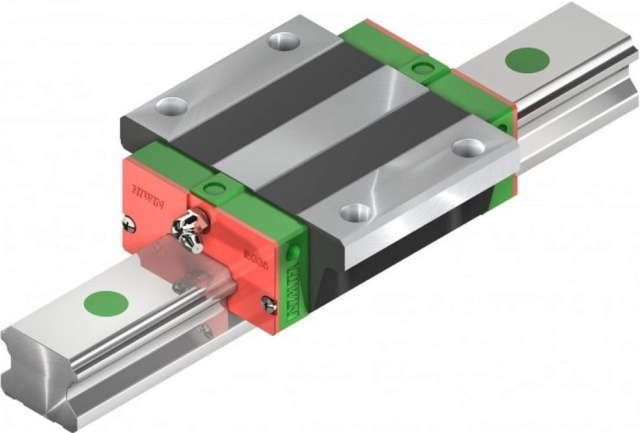

Линейные направляющие Hiwin / PMI (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков. |
 |

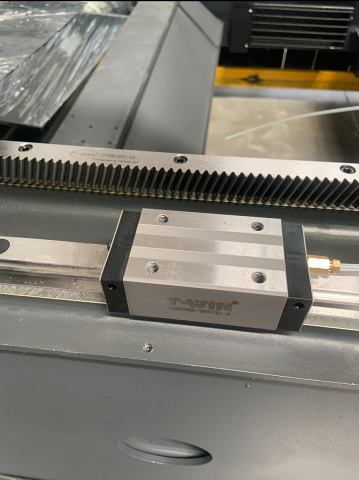

Двухприводные зубчатые рейки УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь. |
 |
Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z. |
 |
Пневматические элементы SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны. |
 |
Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей. |
 |
Редуктор Fielder (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы. |
 |
Подшипники NSK (Япония) |
 |
Чиллер охлаждения Tongfei / Hanli (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером. |
 |
Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий. |
 |
Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола. |
 |
Стартовый комплект ЗИП |
|

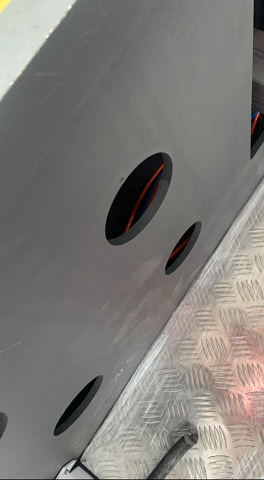

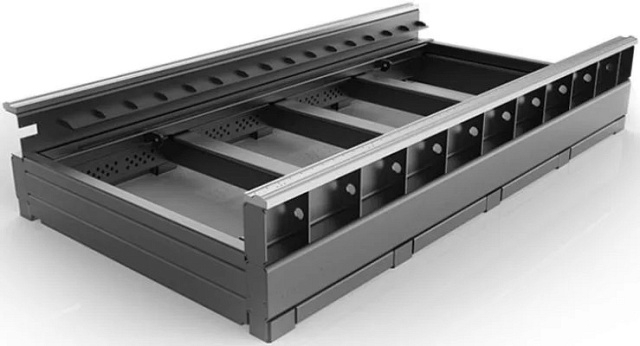

Станина Мощная цельно-сварная станина толщиной стенок 10 - 12 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет. |
 |
Автоматическая система смазки |
 |
Режущие головы Precitec (Германия) (Опция) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Всё это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Интегрированные системы датчиков позволяют. |
|
Кабинетная защита зоны резки |
Технические характеристики IRONMAC 6020E-EP 20000W
| Характеристика | Значение |
|---|---|
| ЦЕНА | 13 116 003 ₽ |
| Модуль для резки труб | - |
| Сменные паллеты | + |
| Кабинетная защита | + |
| Обрабатываемый металл | тонкий / толстый |
| Толщина металла, мм | 25 |
| Система ЧПУ | FSCUT |
| Рабочая зона (Х x Y), мм | 6000 x 2000 |
| Перемещение по осям X / Y / Z, мм | 6050 x 2030 x 315 |
| Мощность излучения резонатора, Вт | 20 000 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,03 |
| Макс. скорость портала, м/мин | 120 - 140 |
| Точность позиционирования, мкм/м | ± 0,03 |
| Точность репозиционирования, мм/м | 0,03 |
| Ускорение осей X / Y, G | 1,5 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | Согласно возможностям резонатора |
| Мин. задаваемое перемещение, мм | 0,001 |
| Сечение направляющих, мм | 35 |
| Макс. нагрузка на стол, кг | 3840 |
| Передача по осям X / Y | Шестерня-рейка YYC (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | 23″ ЖК |
| Смазка | Автосмазка |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Общая мощность, кВт | 80 |
| Передача по оси Z | Шарико-винтовая пара |
| Ускорение оси Z, G | 1,5 |
| Длина, мм | 8200 |
| Ширина, мм | 2650 |
| Высота, мм | 2200 |
| Вес, кг | 16 200 |
