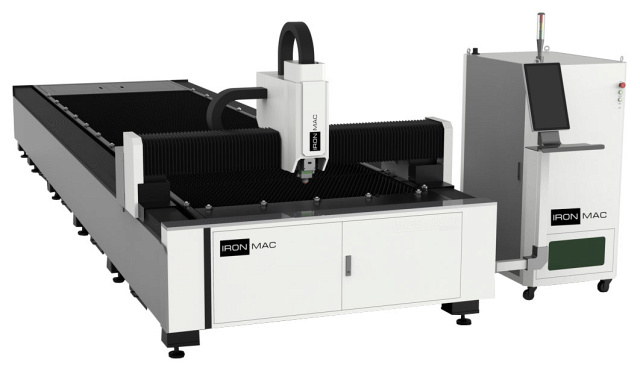

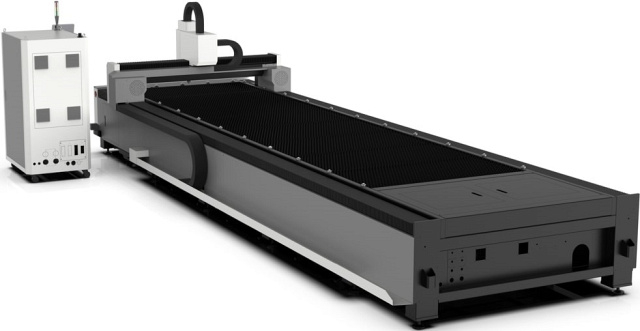

Оптоволоконная установка лазерного раскроя IRONMAC D
(голосов 0)
Артикул: 9695545ironmac_d_2 Код товара: 105208
Под заказ
Оптоволоконная установка лазерного раскроя IRONMAC D предназначена дляскоростной чистовой резки*листовых металлов (черных, нержавеющих, цветных) в автоматизированном режиме. IRONMAC D- модель c рабочей зоной от 6000 х 1500 мм, весом 4810 кг, скоростью перемещений портальной системы 120 м/мин. Оборудование лазерного раскроя применяется в следующих отраслях: * В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора.
Область применения IRONMAC D
Оборудование лазерного раскроя применяется в следующих отраслях: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность
Схемы обработки IRONMAC D
 |
Процесс лазерной резки |
Конструктивные особенности IRONMAC D
 |
Шкаф управления Отдельно стоящий шкаф управления с кондиционированием и вентиляцией Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. |
 |
Пульт дистанционного управления PAD-дизайн дисплея + пульт дистанционного управления Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях. |
 |
Портал из авиационного алюминия Мощная цельносварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, с зональной вытяжкой. Усиленная конструкция для работ в 2 - 3 смены (масса 4810 кг). |
 |
Рабочее поле Рабочее поле для обработки листа 6000 x 1500 мм Под полный стандартный лист проката, без предварительного раскроя. |
 |
Трубный модуль Трубный модуль позволяет вести обработку круглых труб Ø 10 - 240 мм, профильных сечением от 10 х 10 мм до 170 х 170 мм и длиной до 6000 мм. Концевой отход трубы: менее 300 мм. |
Комплектация IRONMAC D
 |
Режущая голова Raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. |
 |
Резонатор (лазерный источник) Raycus или IPG Мощность 3000 / 6000 (6600) Вт |
 |
Система ЧПУ FS CUT 2000 ПО Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс. |
 |

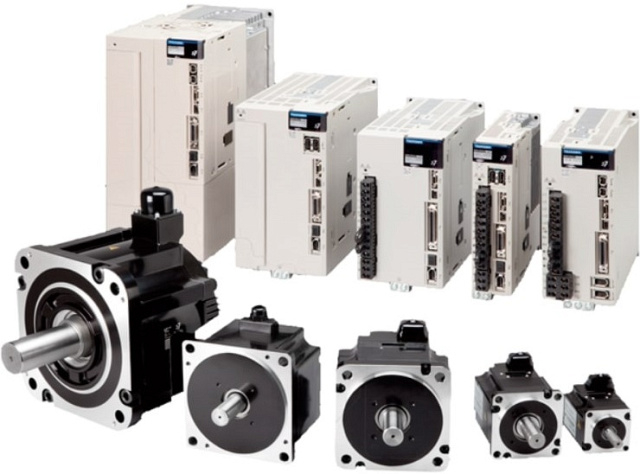

Серводвигатель |
 |

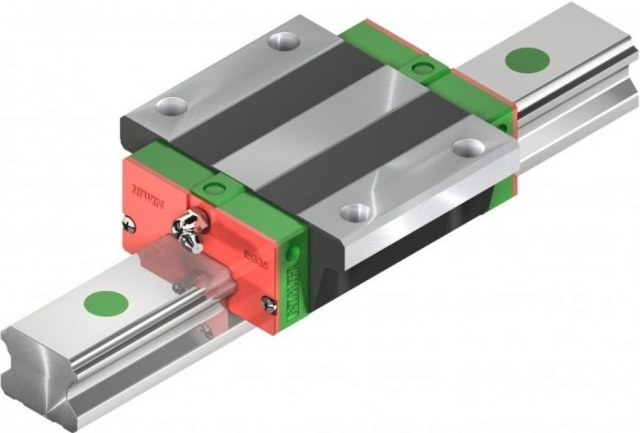

Линейные направляющие Hiwin / PMI (Тайвань) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков. |
 |

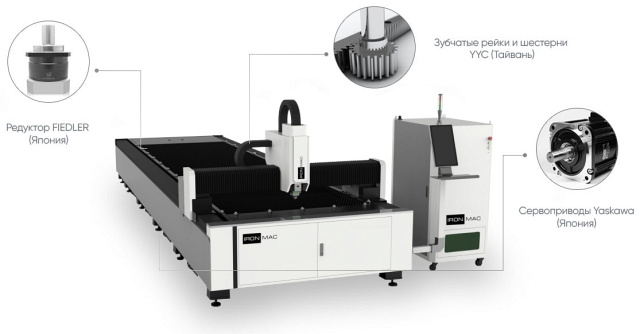

Двухприводные зубчатые рейки УУС (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь. |
 |

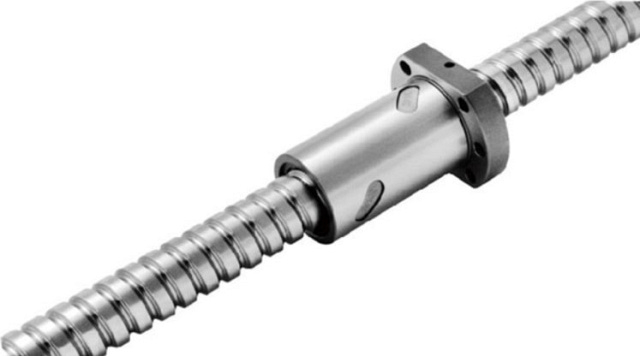

Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z. |
 |
Пневматические элементы SMC (Япония) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны. |
 |
Электрические элементы Schneider (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей. |
 |
Редуктор Fielder (Япония) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы. |
 |
Подшипники NSK (Япония) |
 |
Чиллер охлаждения Tongfei / Hanli (Китай) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером. |
 |
Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий. |
 |
Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола. |
 |
Стартовый комплект ЗИП |
|

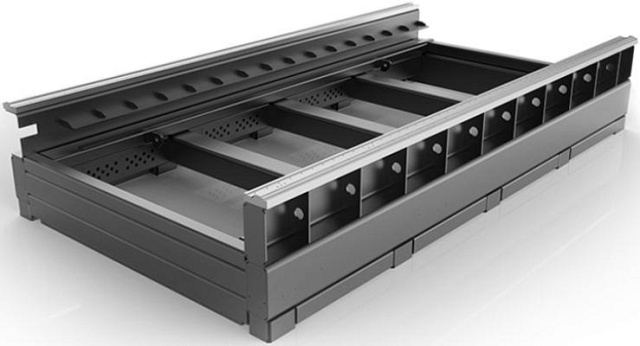

Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет. |
 |
Автоматическая система смазки |
Технические характеристики IRONMAC D
| Характеристика | Значение |
|---|---|
| ЦЕНА | 4 959 467 ₽ |
| Модуль для резки труб | - |
| Сменные паллеты | - |
| Кабинетная защита | - |
| Обрабатываемый металл | тонкий / толстый |
| Толщина металла, мм | 25 |
| Система ЧПУ | FSCUT |
| Рабочая зона (Х x Y), мм | 6000 x 1500 |
| Перемещение по осям X / Y / Z, мм | 6025 x 1525 x 105 |
| Мощность излучения резонатора, Вт | 6000 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,03 |
| Макс. скорость портала, м/мин | 120 |
| Точность позиционирования, мкм/м | ± 0,03 |
| Точность репозиционирования, мм/м | 0,03 |
| Ускорение осей X / Y, G | 1,2 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | Согласно возможностям резонатора |
| Мин. задаваемое перемещение, мм | 0,001 |
| Сечение направляющих, мм | 35 |
| Макс. нагрузка на стол, кг | 2000 |
| Передача по осям X / Y | Шестерня-рейка YYC (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | 23″ ЖК |
| Смазка | Автосмазка |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Общая мощность, кВт | 50 |
| Передача по оси Z | Шарико-винтовая пара |
| Ускорение оси Z, G | 1,5 |
| Длина, мм | 7400 |
| Ширина, мм | 2360 |
| Высота, мм | 1750 |
| Вес, кг | 4810 |
