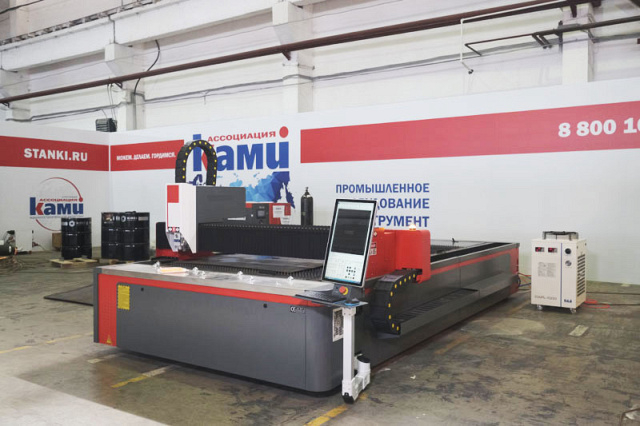

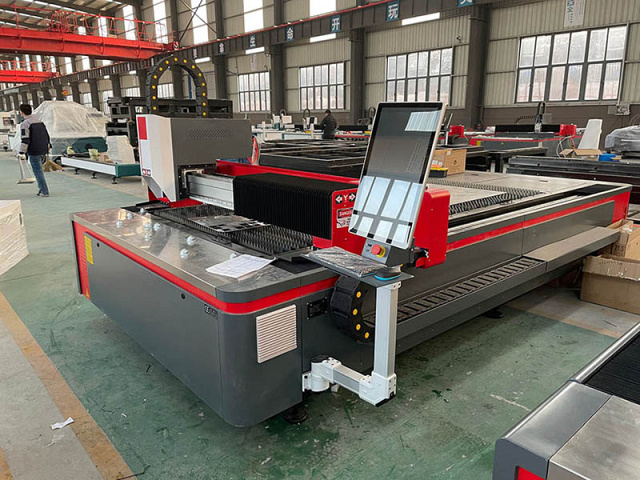

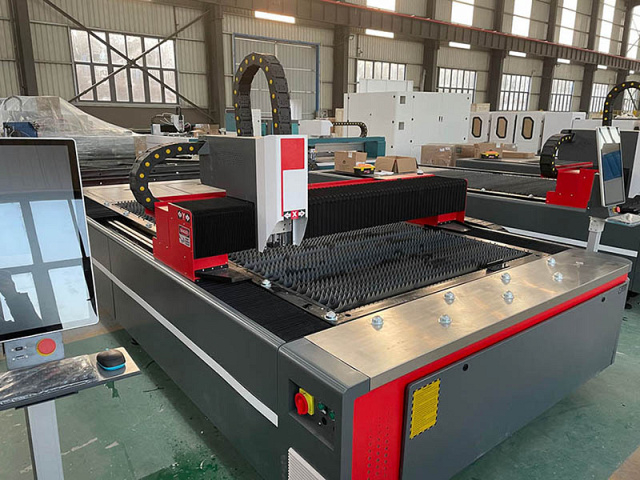

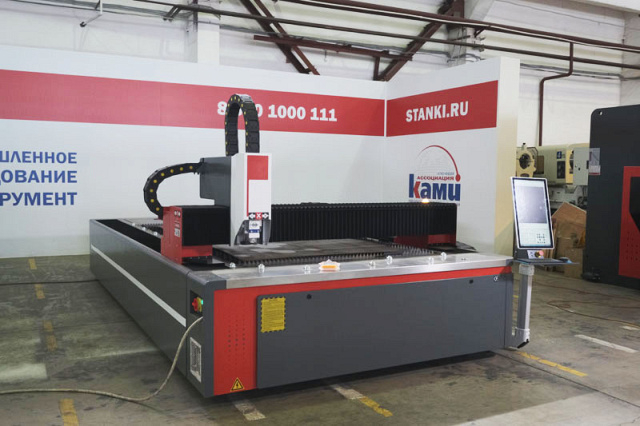

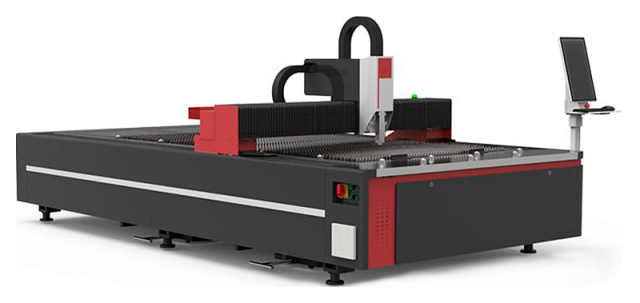

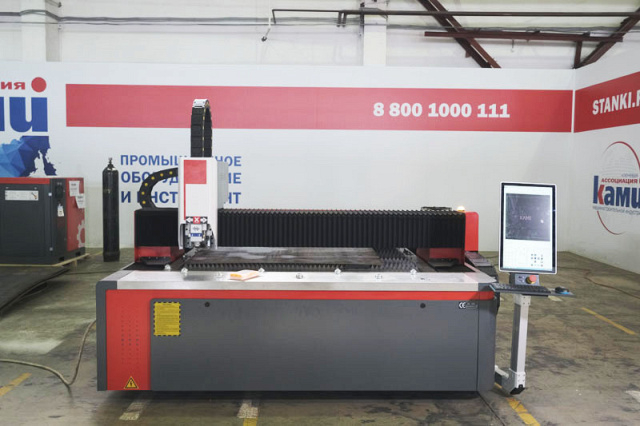

Оптоволоконная установка лазерного раскроя L1 PRO
(голосов 0)
Артикул: 9508729l1_pro_2 Код товара: 105672
На складе: 2 шт.
Станок L1 PRO для лазерной резки применяется для бесконтактной обработки различных металлов с высокой точностью. Модель предназначена для работы в 1-2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.). Подробно ознакомиться со всеми компонентами можно во вкладке комплектация. В качестве классической модели, оптоволоконный лазерный станок для резки металла L1 PRO широко используется в отраслях обработки кухонной утвари, кухонного и платяного шкафа, аппаратного корпуса и т.д. Оборудование лазерного раскроя применяется в следующих отраслях: Модель L1 PRO - модель линейки c рабочей зоной от 3000 х 1500 мм, весом до 2800 кг, скоростью перемещений портальной системы 70 - 100 м/мин. Стандартная резка металла толщиной до 25 мм.
Область применения L1 PRO
Оборудование лазерного раскроя применяется в следующих отраслях: Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность
Схемы обработки L1 PRO
 |
Процесс лазерной резки |
Конструктивные особенности L1 PRO
 |
Cтанина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лел. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации. Пожизненное обслуживание Это обеспечивает точность работы станка в течение длительного времени и не деформируется в течение всего срока эксплуатации. Более высокая точность Литой чугунный корпус обладает высокой стабильностью, не имеет себе равных среди других материалов и конструкций. Использование графитового чугуна в качестве сырья надолго сохраняет точность станка и остается неизменной на протяжении 50 лет. Черновая, тонкая и сверхтонкая обработка импортного портального обрабатывающего центра гарантирует выполнение требований к точности обработки корпуса станка. |
 |
Режущая голова RAYTOOLS BM06K Новая модель лазерных голов BM06K (замена BM114S), предназначена для промышленных оптоволоконных лазеров мощностью 4-6 кВт. |
Комплектация L1 PRO
 |

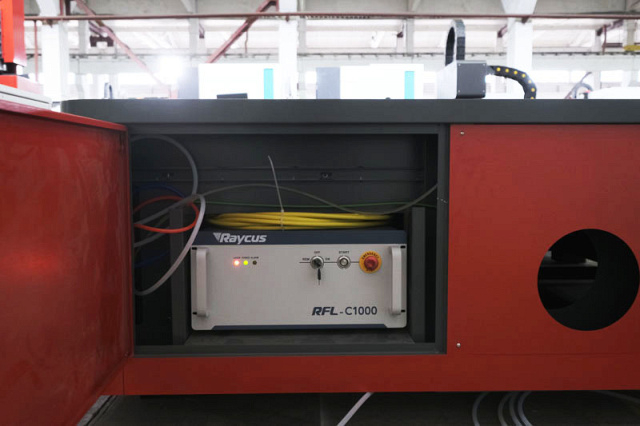

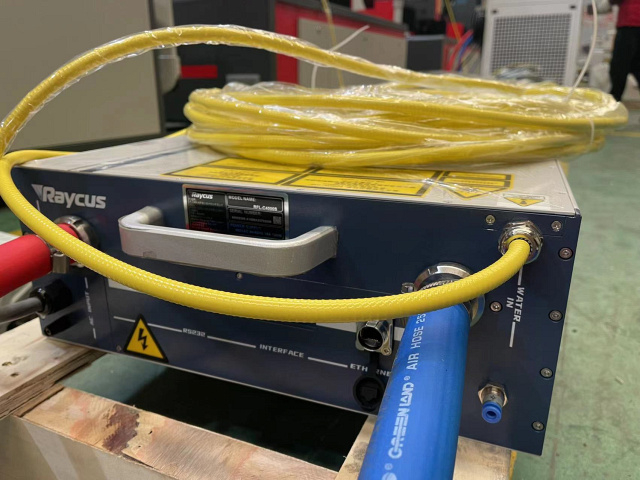

Резонатор (лазерный источник) Raycus (Китай) Источники Raycus отличаются высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча. |
 |

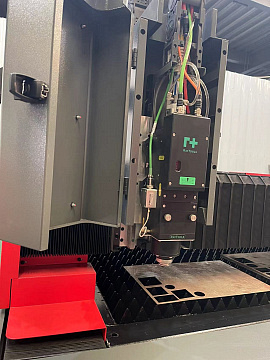

Режущая голова Raytools BM06K (Швейцария) Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG. Фокусирующая линза может автоматически менять положение в диапазоне 22 мм. Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов. У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры. |
 |
Серводвигатель Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. |
 |
Система ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс. |
 |

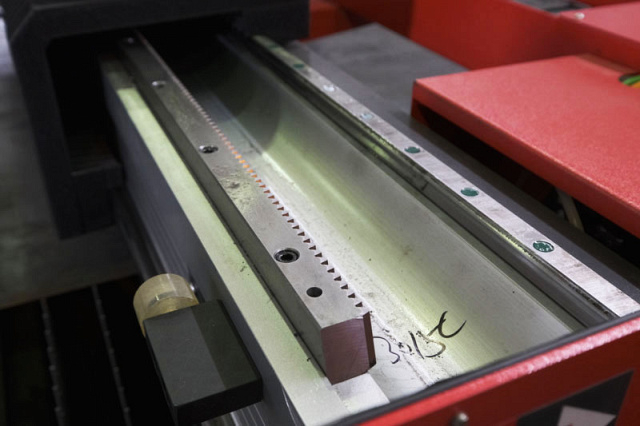

Привод X, Y Рейка-шестерня YYC (Тайвань) Высокая точность, долговечность, закаленная и шлифованная сталь. |
 |
Привод Z прецизионная ШВП TBI (Тайвань) Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях. |
 |
Редуктор SHIMPO (Япония) Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность. |
 |
Высокоточные линейные направляющие T-win (Тайвань) Линейные направляющие T-win предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов. |
 |

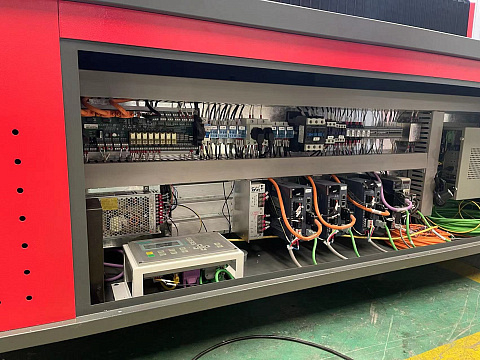

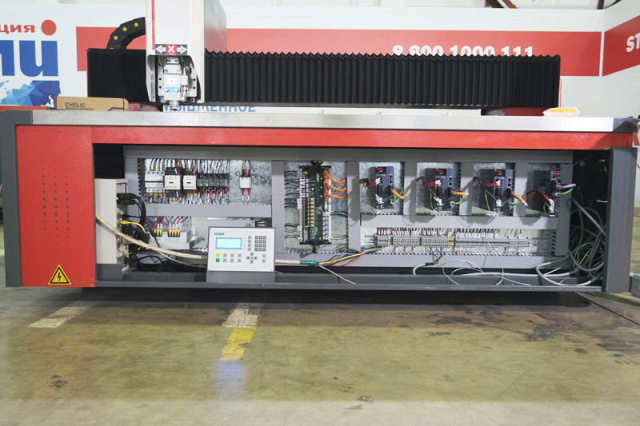

Электрические элементы Schneider (Франция) Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью. |
 |
Пневматические элементы SMC (Япония) Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа. |
 |
Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет. |
 |

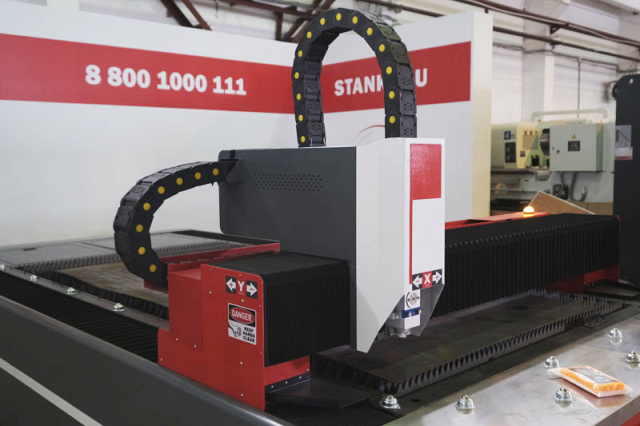

Портал Портал из авиационного алюминия характеризуется высокой прочностью и легкость ю конструкции. Высокая скорость резки и долговечность станка без деформации. |
 |
Чиллер охлаждения HAN'S / S&A Промышленные водяные чиллеры от компании S&A служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения. Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне. |
 |
Система автоматической смазки Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости. |
Технические характеристики L1 PRO
| Характеристика | Значение |
|---|---|
| ЦЕНА | 3 441 346 ₽ |
| Модуль для резки труб | - |
| Сменные паллеты | - |
| Кабинетная защита | - |
| Обрабатываемый металл | тонкий |
| Толщина металла, мм | 25 |
| Система ЧПУ | Cypcut |
| Рабочая зона (Х x Y), мм | 3000 x 1500 |
| Перемещение по осям X / Y / Z, мм | 3030 x 1525 x 100 |
| Мощность излучения резонатора, Вт | 4000 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,02 (от всего расстояния) |
| Точность повторного размещения осей X / Y, мм | ≤ 0,03 |
| Макс. скорость портала, м/мин | 100 |
| Точность позиционирования, мкм/м | ± 0,02 |
| Точность репозиционирования, мм/м | 0,03 |
| Ускорение осей X / Y, G | 1,2 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | 0,1 - 25 |
| Мин. задаваемое перемещение, мм | 0,001 |
| Макс. нагрузка на стол, кг | 1000 |
| Передача по осям X / Y | Шестерня-рейка YYC (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | 23″ ЖК |
| Смазка | Централизованная система смазки |
| Потребление станка (без чиллера, и компрессора), кВт | < 18 |
| Потребление чиллера (система охлаждения), кВт | 7 |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 / 60 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Передача по оси Z | Шарико-винтовая пара |
| Ускорение оси Z, G | 1,5 |
| Длина, мм | 5000 |
| Ширина, мм | 2300 |
| Высота, мм | 2000 |
| Вес, кг | 2500 |
