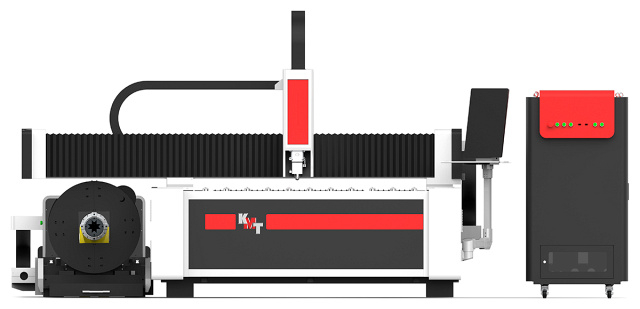

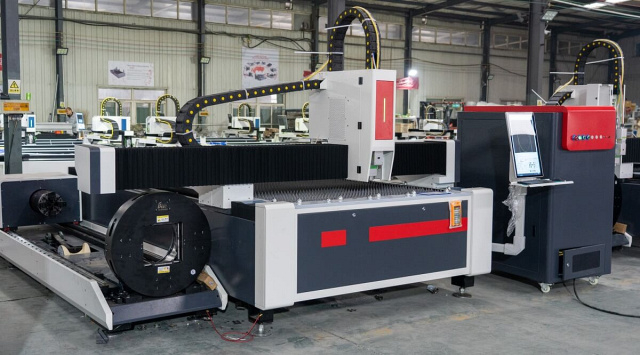

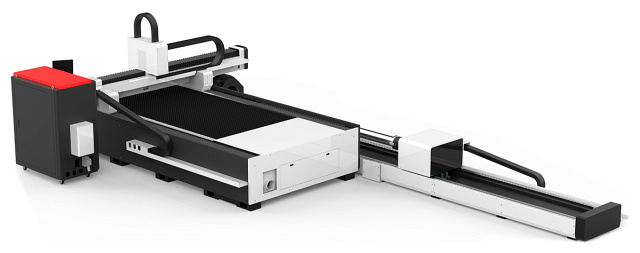

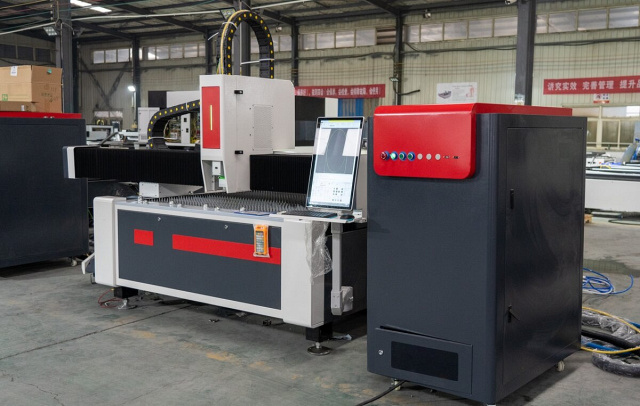

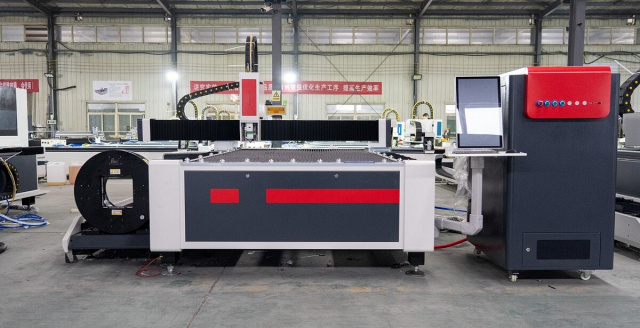

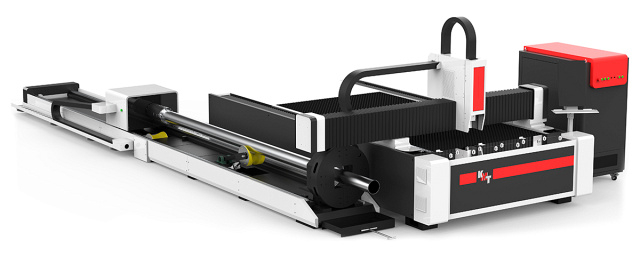

Оптоволоконная установка лазерного раскроя с модулем для обработки труб LX

Код товара: 105674

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Московская область, г. Балашиха, микрорайон Железнодорожный, ул. Автозаводская, д.17А

Преимущества

Бесплатная доставка по Мск и Спб, при заказе от 850тр

Официальный дилер

Сертификат Китай

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Модель LX - модель линейки c рабочей зоной от 3000 х 1500 мм, весом до 5000 кг, скоростью перемещений портальной системы 120 м/мин. Модель предназначена для работы в 1 - 2 смены и позиционируется как станок со стандартными унифицированными компонентами (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.) Установка имеет дополнительный модуль обработки круглых и профильных труб длиной до 6000 мм. Трубный модуль весит до 2500 кг. Это универсальная, производительная машина для обработки листового и трубного проката. Мощная жесткая конструкция станины трубного модуля (до 2500 кг) позволяет обрабатывать трубы без провисаний и прогибов. Металлообработка

Область применения LX

Металлообработка

Конструктивные особенности LX

	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации. Пожизненное обслуживание Это обеспечивает точность работы станка в течение длительного времени и не деформируется в течение всего срока эксплуатации. Более высокая точность. Более высокая точность Литой чугунный корпус обладает высокой стабильностью, не имеет себе равных среди других материалов и конструкций. Использование графитового чугуна в качестве сырья надолго сохраняет точность станка и остается неизменной на протяжении 50 лет. Черновая, тонкая и сверхтонкая обработка импортного портального обрабатывающего центра гарантирует выполнение требований к точности обработки корпуса станка.
	Линейные направляющие HIWIN (Тайвань) Линейные направляющие обеспечивают линейное движение за счет рециркуляции тел качения между профилированным рельсом и подшипниковым блоком.
	Литая алюминиевая балка Литая алюминиевая балка Монолитная литая алюминиевая балка, легкий вес, высокая прочность, отсутствие деформации. Легкие поперечные балки, отлитые и обрамленные с помощью встроенной стальной формы и технологии литья под давлением, обеспечивают высокую скорость работы оборудования, повышая эффективность обработки и качество обработки. Высокоскоростной Легкая поперечная балка обеспечивает высокую скорость движения машины и повышает эффективность обработки. Более эффективный Балка из алюминиевого профиля, используемая в аэрокосмической промышленности, обеспечивает эффективные динамические характеристики оборудования, что значительно повышает эффективность обработки при сохранении качества обработки.

Комплектация LX

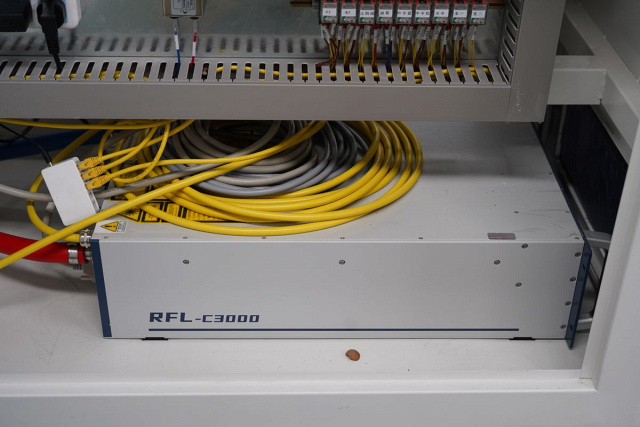

	Резонатор (лазерный источник)
	Режущая голова RAYTOOLS (Швейцария) Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG. Фокусирующая линза может автоматически менять положение в диапазоне 22 мм. Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов. У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры.
	Серводвигатель Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.
	Система ЧПУ (CAD-CAM ПО) Cypcut FSCUT 3000S (Русифицирован) - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
	Привод X,Y - рейка-шестерня YYC (Тайвань) Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z - прецизионная ШВП TBI (Тайвань) Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях.
	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лел. Данный вид конструкции, обеспечивает максимальную надежность и гарантирует высокую прочность и отсутствие вибраций и напряжений на скручивание на протяжении всего срока эксплуатации.
	Портал из авиационного алюминия Характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

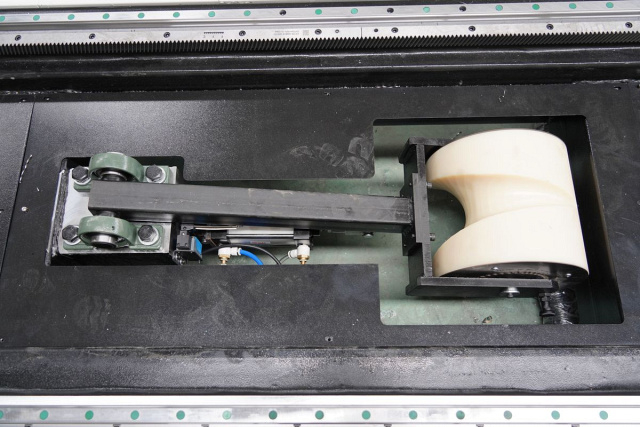

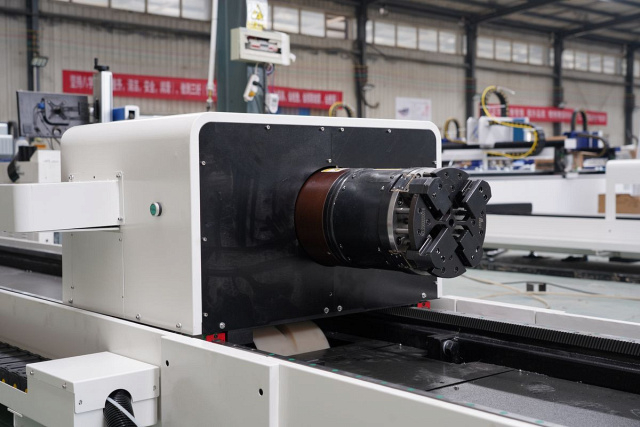

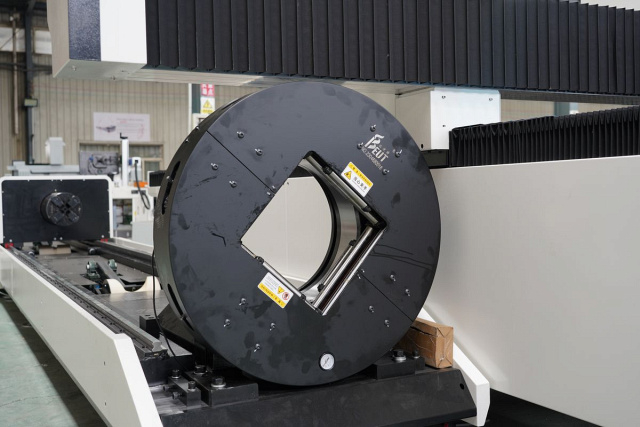

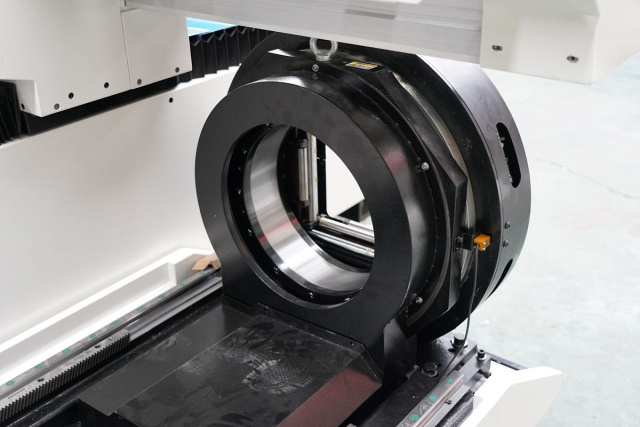

	Модуль для обработки труб
	Редуктор SHIMPO (Япония) Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность.
	Высокоточные линейные направляющие HIWIN (Тайвань) Линейные направляющие HIWIN предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.
	Электрические элементы SHNEIDER (Франция) Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью.
	Пневматические элементы SMC (Япония) Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.
	Чиллер охлаждения HAN'S / S&A Промышленные водяные чиллеры от компании S&A служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения. Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне.
	Система автоматической смазки Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости.

Технические характеристики LX

Характеристика	Значение
Модуль для резки труб	+
Сменные паллеты	-
Кабинетная защита	-
Обрабатываемый металл	тонкий
Толщина металла, мм	20
Система ЧПУ	Cypcut
Рабочая зона (Х x Y), мм	3000 x 1500
Перемещение по осям X / Y / Z, мм	3030 x 1550 x 100
Мощность излучения резонатора, Вт	3000
Макс. скорость портала, м/мин	120
Точность позиционирования, мкм/м	± 0,02
Точность репозиционирования, мм/м	0,03
Ускорение осей X / Y, G	1
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	0,1 - 25
Мин. задаваемое перемещение, мм	0,001
Передача по осям X / Y	Шестерня-рейка YYC (Тайвань)
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.

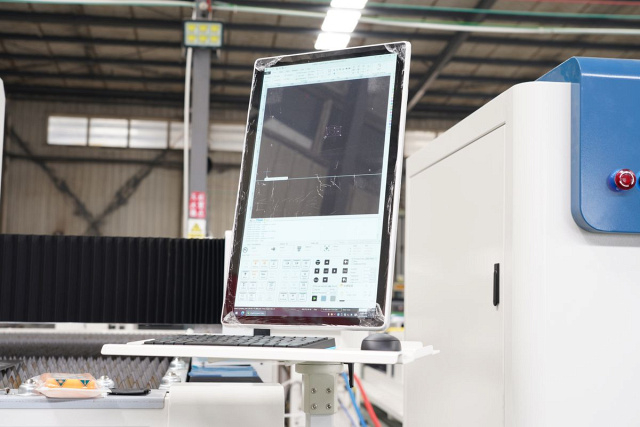

Экран	23″ ЖК
Смазка	Централизованная система смазки
Фаза	3
Напряжение, В	380
Частота, Гц	50 / 60
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	1,5
Длина, мм	4750
Ширина, мм	2280
Высота, мм	2300
Вес, кг	5000

Макс. толщина реза, мм 20
Рабочая зона, мм 3000 x 1500
ЧПУ Cypcut
Мощность лазера, Вт 3000
Резка труб +
Кабинетная защита Нет
Масса, кг 5000
Модель LX
Type Оптоволоконная установка лазерного раскроя с модулем для обработки труб
Вид охлаждения Водяной чиллер
