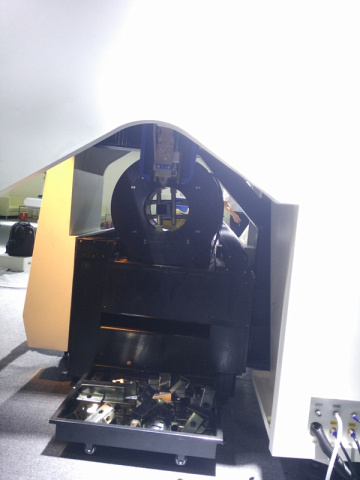

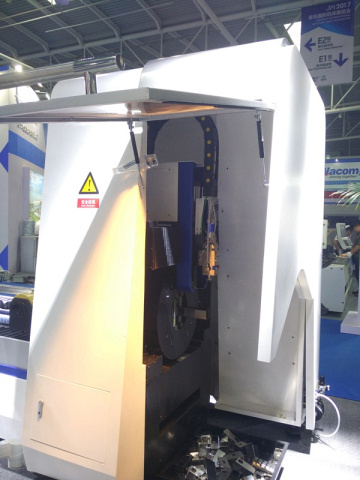

Оптоволоконная установка лазерного раскроя труб IRONMAC T6
(голосов 0)
Артикул: kam9274922 Код товара: 102743
Под заказ
Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 15 - 230 мм, профильных 15 - 230 мм. Длина обработки до 6000 мм. Режим работы: 1 - 2 смены.
Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.
- Космическая;
- Авиационная;
- Автомобильная;
- Пищевая;
- Металлургическая;
- Нефтегазовая;
- Мебельная.
Получаемые изделия
Преимущества IRONMAC T6
- Серийная обработка круглого и профильного проката
- Доступная цена для формирования участка обработки труб
- Резка трубы на всю длину за 1 установ
- Станок собран на базе стандартных унифицированных компонентов
- Быстрая замена, при выходе из строя какого-либо компонента
Конструктивные особенности IRONMAC T6
 |
Отдельно стоящий шкаф управления с кондиционированием и вентиляцией Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. |
 |
PAD-дизайн дисплея + пульт дистанционного управления Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях. |
 |
Автоматический зажимной люнет (роликовые зажимы) Предназначен для фиксации (зажима) и подачи трубных заготовок в парных роликах. С помощью роликов также происходит центровка заготовки относительно сопла режущей головки. Люнет может иметь несколько типоразмеров: 160, 230 или 350 мм. |
 |

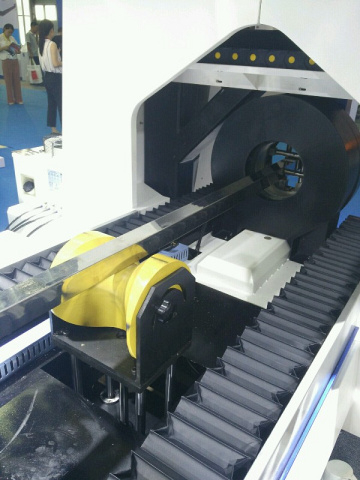

Роликовые поддержки труб Предназначены для поддержки трубных заготовок во время обработки, подачи и вращения. Количество 2 шт. Имеют сложное сечение для поддержки как круглых, так и профильных труб. По мере подачи трубы и её отрезки, ролики прячутся в станке по мере подхода к ним зажимного патрона. |
Комплектация IRONMAC T6
 |
Резонатор (лазерный источник) Raycus (Китай) от 3000 Вт до 6000 ВтIPG (Германия) от 3000 Вт до 6000 Вт |
 |

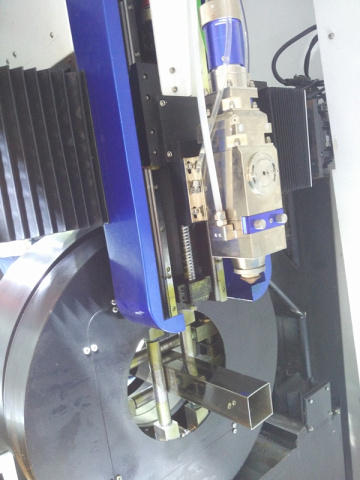

Режущая голова raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт, BM114 ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. |
 |
Серводвигатель ось X 2х850 Вт YASKAWA (Япония)ось Y 1х850 Вт YASKAWA (Япония)ось Z 1х400 Вт YASKAWA (Япония) |
 |
Система ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс. |
 |
Привод X,Y - рейка-шестерня YYC/APEX (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь. |
 |
Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z. |
 |
Редуктор MOTOVARIO (ФРАНЦИЯ) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы. |
 |
Линейные направляющие HIWIN (ТАЙВАНЬ) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков. |
 |
Электрические элементы SHNEIDER (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей. |
 |
Пневматические элементы SMC (ЯПОНИЯ) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны. |
 |
Чиллер охлаждения TONGFEI (КИТАЙ) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером. |
 |
Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий. |
 |
Емкостной датчик высоты и неровности листа Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла. |
 |
Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола. |
 |
Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет. |
