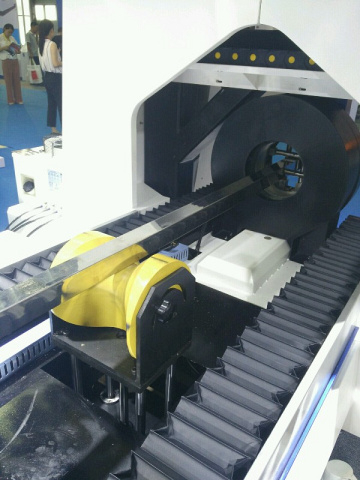

Оптоволоконная установка лазерного раскроя труб IRONMAC T6-160 3000 Вт

Код товара: 105246

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е.

Преимущества

Бесплатная доставка по Москве и Санкт-Петербургу при заказе от 850тр. Для регионов бесплатно до склада ТК.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 15 - 230 мм, профильных 15 - 230 мм. Длина обработки до 6000 мм. Режим работы: 1 - 2 смены. Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.

Область применения IRONMAC T6-160 3000

Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Получаемые изделия

Схемы обработки IRONMAC T6-160 3000

Процесс лазерной резки

Конструктивные особенности IRONMAC T6-160 3000

	Отдельно стоящий шкаф управления с кондиционированием и вентиляцией Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни. Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
	PAD-дизайн дисплея + пульт дистанционного управления Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.
	Автоматический зажимной люнет (роликовые зажимы) Предназначен для фиксации (зажима) и подачи трубных заготовок в парных роликах. С помощью роликов также происходит центровка заготовки относительно сопла режущей головки. Люнет может иметь несколько типоразмеров: 160, 230 или 350 мм.
	Роликовые поддержки труб Предназначены для поддержки трубных заготовок во время обработки, подачи и вращения. Количество 2 шт. Имеют сложное сечение для поддержки как круглых, так и профильных труб. По мере подачи трубы и её отрезки, ролики прячутся в станке по мере подхода к ним зажимного патрона.

Комплектация IRONMAC T6-160 3000

	Резонатор (лазерный источник) Raycus (Китай) от 3000 Вт до 6000 ВтIPG (Германия) от 3000 Вт до 6000 Вт
	Режущая голова raytools (Швейцария) Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт, BM114 ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Серводвигатель
	Система ЧПУ (CAD-CAM ПО) Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.
	Привод X,Y - рейка-шестерня YYC/APEX (Тайвань) Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
	Привод Z - прецизионная ШВП TBI (Тайвань) Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
	Редуктор MOTOVARIO (ФРАНЦИЯ) Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
	Линейные направляющие HIWIN (ТАЙВАНЬ) HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
	Электрические элементы SHNEIDER (Франция) Электроника станка: реле, автоматические выключатели, контроллеры осей.
	Пневматические элементы SMC (ЯПОНИЯ) Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
	Чиллер охлаждения TONGFEI (КИТАЙ) Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
	Интегрированная система вентиляции Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
	Емкостной датчик высоты и неровности листа Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла.
	Беспроводное дистанционное управление Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.
	Станина Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.

Технические характеристики IRONMAC T6-160 3000

Характеристика	Значение
Модуль для резки труб	+
Сменные паллеты	-
Кабинетная защита	-
Обрабатываемый металл	тонкий
Толщина металла, мм	20
Система ЧПУ	FSCUT
Рабочая зона (Х x Y), мм	6000 x 160
Перемещение по осям X / Y / Z, мм	6000 x 160 x -
Мощность излучения резонатора, Вт	3000
Точность геометрического размещения осей X / Y, мм	≤ 0,02 (от всего расстояния)
Макс. скорость портала, м/мин	120
Точность позиционирования, мкм/м	± 0,03
Точность репозиционирования, мм/м	± 0,03
Ускорение осей X / Y, G	1,5
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	30
Макс. нагрузка на патрон, кг	150
Передача по осям X / Y	Шестерня-рейка APEX (Тайвань)
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран	21,5″ ЖК
Смазка	Автосмазка
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Общая мощность, кВт	20
Передача по оси Z	Шарико-винтовая пара
Длина, мм	11 900
Ширина, мм	1580
Высота, мм	2260
Вес, кг	5500

Макс. толщина реза, мм 20
Рабочая зона, мм 6000 x 160
ЧПУ FSCUT
Мощность лазера, Вт 3000
Резка труб +
Кабинетная защита Нет
Мощность, кВт 20
Масса, кг 5500
Модель T6-160 3000
Type Оптоволоконная установка лазерного раскроя труб
Вид охлаждения Водяной чиллер
