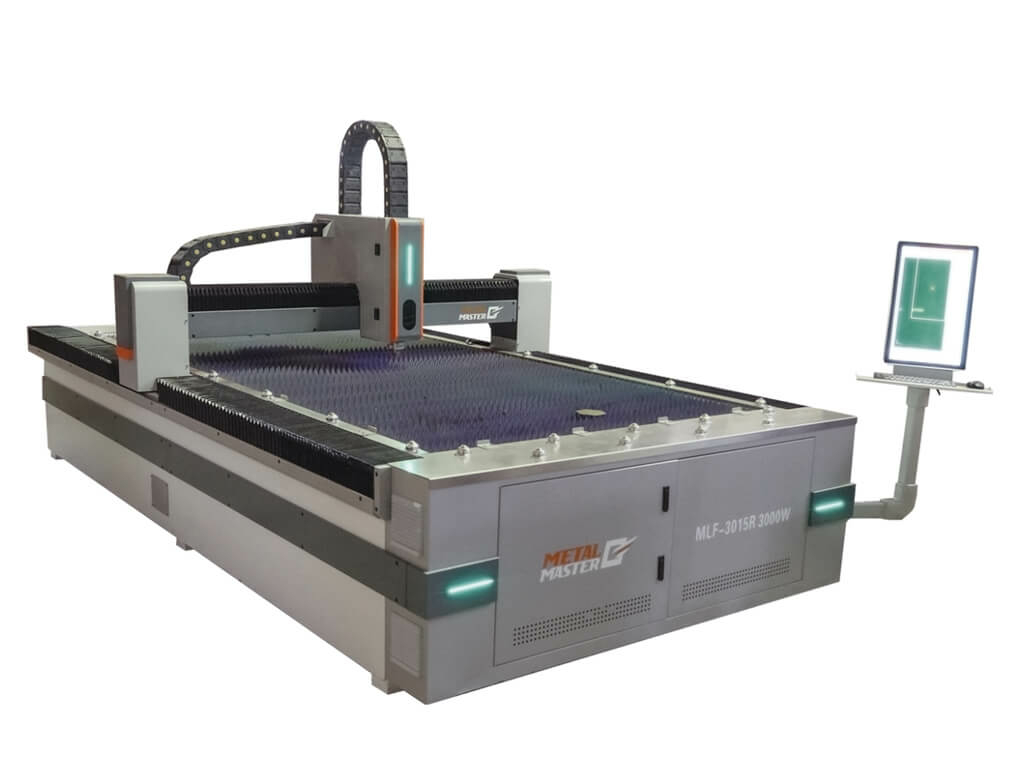

Оптоволоконный лазер Metal Master MLF-3015R 3000W (с автофокусом)

Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 100 м/мин. и ускорения 1G. Легкий и прочный портал обеспечивает лазерам Metal Master высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

Эта функция позволяет определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью датчика и материал будет повёрнут программой в необходимые координаты.

Станок Metal Master MLF-3015R 3000W оснащен водяным Чиллером S&A CWFL-3000w который имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Водяной Чиллер предотвращает повреждение объектива и зеркал в результате нагрева. Объём бака чиллера составляет 20 литров. Хотелось бы отметить что заливать нужно исключительно дистиллированную воду.

В качестве режущего инструмента в станке используется лазерное излучение, генерируемое источником Raycus на 3 кВт со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по оптоволоконному кабелю к режущей головке

Режущая головка Raytools с автофокусом Фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла. Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе

На станке уставлены электрокомпоненты бренда Schneider Electric

На станке используются серводвигатели бренда FUJI которые позволяют получить высокую точность позиционирования.

Внутренняя структура станины выполнена из сортового металла, она состоит из множества сварных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле что обеспечивает высокую стабильность и отсутствие деформации станины по истечению времени.

Высокоточная ШВП Тайваньской компании TBI установлена на оси Z. Данная ось является одной из самых нагруженных в станке. Большой ресурс и высокая точность ШВП позволяет производить ювелирное позиционирование и повторяемость вертикальных перемещений лазерной головки.

Тайванские направляющие бренда Hiwin обеспечивают высокую скорость перемещения и точность позиционирования, а также долговечность, несущую способность и плавность работы

Станок оснащен централизованной автоматической системой подачи смазки, которая используется для смазки направляющих и ШВП, что упрощает обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники.

Мотор редуктор Японского бренда Shimpo. Это лучшее сочетание цена - качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы.

На станке используется программа управления станком СypCut на русском языке c платой управления СypCut2000. Данное программное обеспечение представляет собой систему управления предназначенная для лазерной резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планирование траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки.

Зубчатая рейка бренда YYC обеспечивает высокую точность и долгий срок службы

Пульт дистанционного управления лазером позволит увеличить мобильность и удобство работы оператора.

Цветной монитор для управления станком и эргономичный пульт входят в базовую комплектацию станка.

Для удобства расположения листа на станке стол оснащен специальными роликами по всему периметру рабочей зоны.

С правой стороны расположены кнопки вкл/выкл лазера, компьютера и аварийная кнопка выключения.
