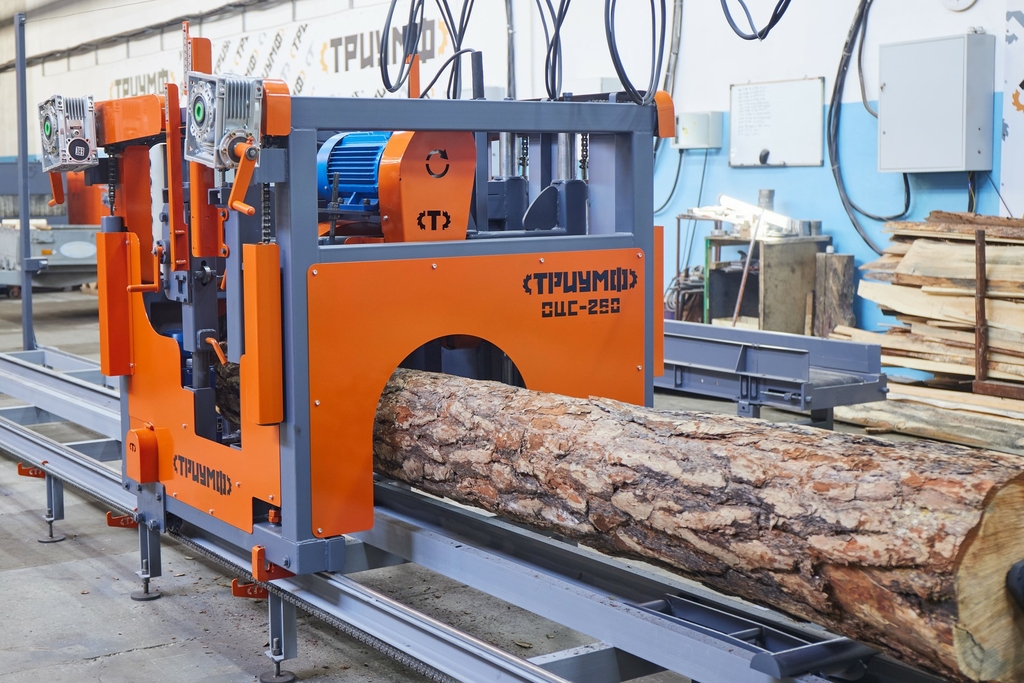

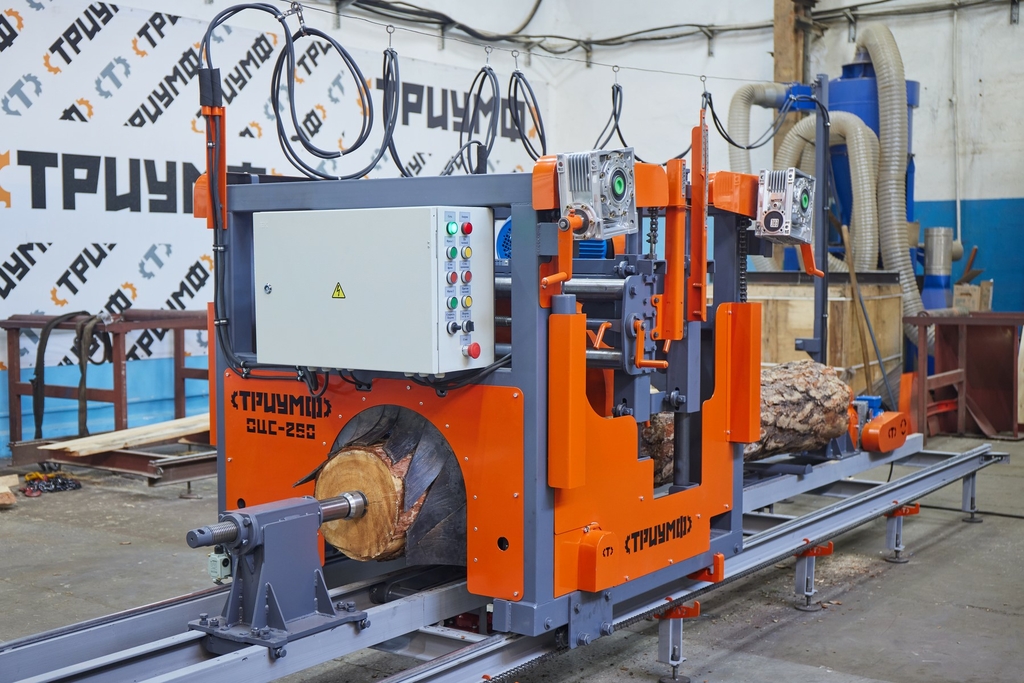

Оцилиндровочный станок ОЦС-260

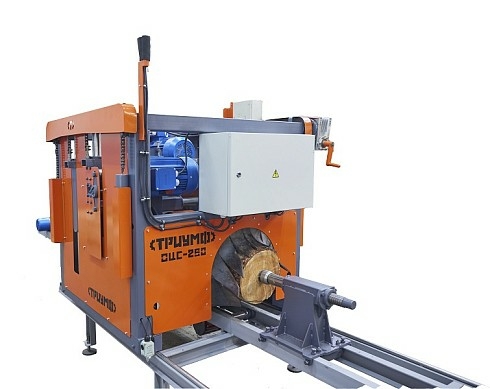

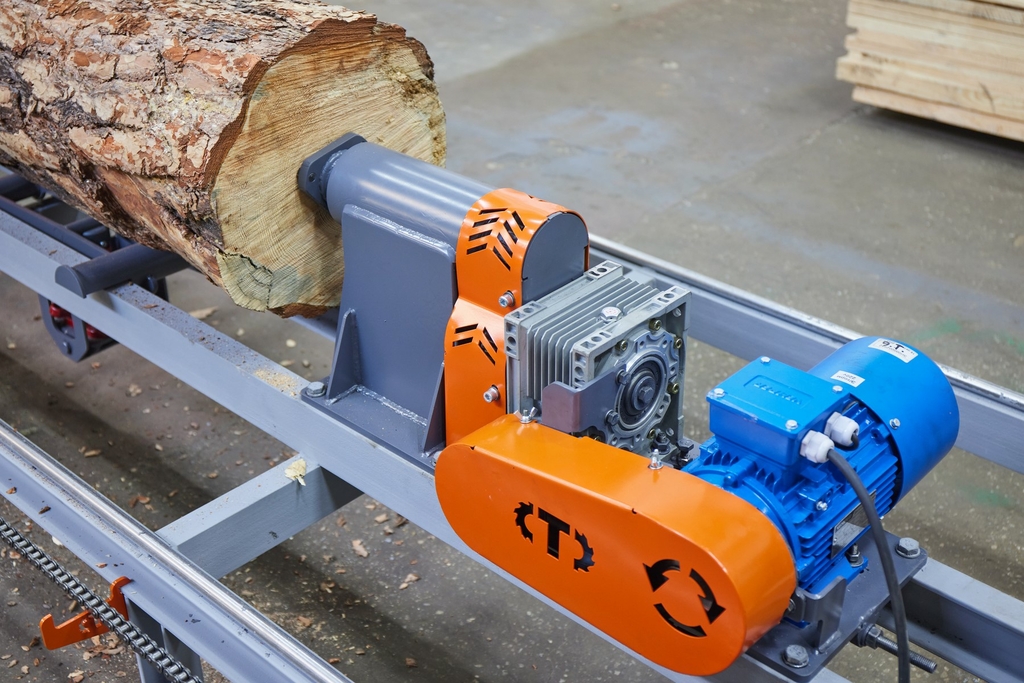

Оцилиндровочный станок «ТРИУМФ» ОЦС-260 предназначен для оцилиндровки бревен диаметром до 400 мм. Станок представляет собой портал, с двумя подвижными каретками. На каждой каретке смонтирован фрезерный узел, который приводится в действие от электродвигателя 7,5 кВт. Портал движется по направляющим вдоль заготовки, закрепленной в центрах. Механизм вращения бревна включает в себя переднюю и заднюю бабку. Гидравлические подъемники обеспечивают быструю установку бревна в центр. Передняя приводная бабка закреплена неподвижно. Задняя бабка легко перемещается на нужную длину заготовки от 1- 6 м. Оцилиндровка бревна выполняется одной фрезой за несколько проходов в зависимости от диаметра заготовки. Частота вращения заготовки 22, 34, 50 об/мин. Скорость перемещения станка изменяется плавно от 0 до 3,7 м/мин, предусмотрена быстрая перенастройка на ручную подачу. Выборка монтажного паза производится аналогичной фрезой смонтированной на второй каретке. Для выборки паза, оцилиндрованное бревно фиксируется в центрах неподвижно. Нарезание чашки выполняется с помощью фрезы для оцилиндровки находящейся на первой каретке. Фреза перемещается вручную винтовой передачей. Оцилиндровочная фреза диаметром более 200 мм может выполнять операцию оцилиндровки до любого диаметра от 160 до 260 мм. Нарезания укладочного паза и выборка чашки выполняется фрезами диаметром равным диаметру полученного цилиндра.

Оцилиндровочный станок оцс-260 основные технические характеристики

Видео работы оцилиндровочного станка оцс-260
