Пресс гидравлический одностоечный П6320Б

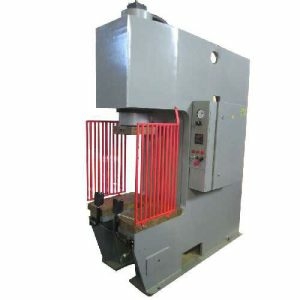

Пресс гидравлический одностоечный П6320

Пресс П6320 с бойком, правильным столом и правильной оснасткой

Перечень составных частей пресса П6320

По особому заказу за отдельную плату пресс П6320 снабжается:

• правильным столом
• бойком
• приспособлением для правки

Комплект поставки пресса П6320

Устройство пресса П6320

Сварная конструкция станины 1 имеет верхнюю и нижнюю консоли и вертикальную стойку. В верхней консоли расположен прикрепленный при помощи 2-х полуколец и гайки рабочий цилиндр поршневого типа 16. Сферические поверхности на полукольцах и гайке с соответствующими им сферами в опорной плите станины промежуточном фланце между верхней плитой и гайкой позволяют центрировать цилиндр винтами фланца, приваренного к верхней плите станины и при получении необходимых норм точности. Подвод жидкости от гидроагрегата в поршневую и штоковую полости осуществляется через резьбовые отверстия. К нижнему торцу его штока крепится ползун 2, имеющий жесткую связь через кронштейн с направляющей планкой, закрепленной на станине, предотвращающей поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплен кронштейн 20 для взаимодействия с конечными выключателями. Справа на стойке пресса П6320 расположен электрошкаф 15 с кнопочкой панелью и манометрами 21,22. Внутри шкафа и на станине пресса П6320 размещено электрооборудование 11, 12, 13, 14. К нижней консоли приваривается плита 23 для установки инструмента или правильного стола. Внутри станины размещены узлы рычажного управления трубопроводов 8, соединяющие гидроагрегат с цилиндром и манометрами. Для ограждения рабочей зоны на прессе, П6320 закреплены решетки.

Гидропривод пресса П6320

Гидроагрегат пресса П6320 включает в себя насос 1, приводимый во вращение электродвигателем 4, и гидроблок 3 с регулирующей и контрольно-распределительной гидроаппаратурой.

Конструктивно узел располагается в средней части проема станины пресса П6320, накрывая выполненную в станине емкость для рабочей жидкости. Насос, электродвигатель и гидроблок размещены на стальной сварной крышке 6. Передача крутящего момента от электродвигателя к насосу осуществляется при помощи муфты 2 с упругой звездочкой.

Принятая компоновка гидроагрегата обеспечивает при его монтаже на пресс П6320Б погружение насоса в рабочую жидкость, способствует понижению уровня шума при работе пресса П6320 и повышает безопасность работы.

Для фильтрации масла при работе гидросистемы на всасывающем трубопроводе насоса имеется приемный фильтр 5.

В гидроагрегате используется регулируемый радиально-поршневой насос, состоящий из поршневого насоса высокого давления переменной подачи, вспомогательного насоса низкого давления и механизма регулирования подачи. Гидроблок, состоящий из двух состыкованных между собой стальных корпусов с каналами и гнездами для монтажа гидроаппаратуры, предназначен для распределения и регулирования потока рабочей жидкости и предохранения гидросистемы от перегрузок.

Система управления прессом П6320

Система управления совместно с электро- и гидросистемами обеспечивает управление прессом П6320:

1. ручной режим;

На ползуне пресса пресса П6320 закреплен кронштейн с флажком 1, который взаимодействует с конечными выключателями SQ1, SQ2, SQ3.

На 2-х пультах управления 2 установлены кнопки 3 двурукого управления.

Рукоятка 4 ручного управления прессом П6320 через тягу 5 соединяется с рычагом 6 и через тягу 7 другим концом присоединяется к шарниру на закрепленной, на станине планке 8, которая входит в прорезь вилки на золотнике 9 дросселя. Дроссель крепится к станине винтами, золотник подпружинен регулируемой пружиной 10. На золотнике 5 закреплен кронштейн с флажком 11, который взаимодействует с конечным выключателем SQ5. Упор 12 ограничивают ход рукоятки вниз.

Предусмотренный вариант управления:

• только от рукоятки

Расположение органов управления прессом П6320

1. вводный выключатель
2. манометр давления в поршневой полости цилиндра
3. регулятор усилия (давления) в цилиндре
4. манометр шестеренного насоса
5. реле времени
6. лампочка «Сеть включена»
7. лампочка «Масло перегрета»
8. переключатель режимов работы
9. переключатель ступени скорости
10. переключатель
11. Вкл./Откл.
12. кнопка «Стоп автоработы»
13. кнопка «Стоп двигателя»
14. кнопка «Пуск двигателя»
15. кнопка «Разблокировка»
16. кнопка двурукого включения
17. управления от рукоятки
18. кнопка «Общий стоп»
19. измеритель-регулятор температуры масла
20. винт регулирования хода ползуна

Система смазки прессы П6320

Рабочие органы цилиндра, насоса и гидроаппаратуры постоянно смазываются рабочей жидкостью.

Оси рычагов, направляющая и опоры электродвигателя смазываются густой смазкой посредством пресс-масленок и кистью.

Карта смазки П6320

Гидросистема пресса П6320

Гидросистема пресса П6320 включает в себя:

• главный цилиндр;
• гидроагрегат;
• масляный бак;
• трубопровод.

Гидравлическая схема гидроагрегата обеспечивает выполнение всех позиций рабочего цикла пресса П6320, четкую остановку ползуна пресса П6320 в любом положении, плавный набор и безударный сброс давления.

Нажатием кнопки «ПУСК» включается электродвигатель привода насос. Рабочая жидкость всасывается насосом, включающим в себя радиально-поршневой регулируемый насос и вспомогательный шестеренный насос постоянной подачи. Поток рабочей жидкости от насоса через клапаны поступает на слив.

Ход ползуна пресса П6320 вниз осуществляется перемещением рукоятки управления регулятора вниз. (при этом конечный выключатель дает команду на включение электромагнита). Поток рабочей жидкости от шестеренного насоса вместе с потоком плунжерного насоса поступает в поршневую полость гидроцилиндра. Из штоковой полости гидроцилиндра рабочая жидкость вытесняется в поршневую полость – идет ускоренный ход ползуна вниз. С появлением технологической нагрузки давление в насосной магистрали возрастает. При достижении давления настройки клапана, последний открывается, жидкость из штоковой полости поступает на слив.

Скорость движения ползуна замедляется, идет рабочий ход. При величине давления в поршневой полости 4 МПа поток рабочей жидкости от шестеренного насоса направляется на слив.

При дальнейшем возрастании давления регулятор мощности радиально-поршневого насоса автоматически снижает подачу рабочей жидкости, обеспечивая постоянство потребляемой мощности.

Возвратный ход ползуна осуществляется перемещением рукоятки регулятора вверх, при этом конечный выключатель дает команду на включение электромагнита. Поток рабочей жидкости от обоих насосов поступает в штоковую полость гидроцилиндра. Из поршневой полости гидроцилиндра рабочая жидкость вытесняется на слив. Ползун идет вверх до конечного выключателя, который дает команду на отключение электромагнита. Ползун пресса П6320 останавливается.

Подготовка пресса П6320 к первоначальному пуску

• в целях удаления влаги из изоляции электроаппаратуры и проводов пресс П6320 выдержать в помещении не менее 3-х суток;
• перед пуском пресса П6320, ознакомиться с назначением рукояток, кнопок управления;
• проверить уровень масла в маслобаке и установить конечные выключатели в нужное положение.

Осуществить пуск пресса в следующей последовательности:

• Многократным кратким включением электродвигателя продолжительностью 2-3 сек. вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания – 3 мин.).
• Сделать 10-20 холостых ходов ползуна, чтобы удалить из гидросистемы воздух.
• Убедиться в четкой остановке ползуна в верхнем и нижнем положениях.
• Остановить двигатель в верхнем положении ползуна, долить масло в бак до верхнего глазка маслоуказателя.
• Установить на стол жесткую тумбу, нажимом ползуна на тумбу, проверить давление в рабочем цилиндре, величина давления равняется номинальной величине по паспорту пресса.

Приступить к работе пресса П6320 под нагрузкой.

Порядок работы пресса П6320

На прессах предусмотрены следующие регулировки параметров:

• регулирование величины хода ползуна (осуществляется изменением положения ручек с конечниками);
• регулирование величины давления в рабочем цилиндре (осуществляется вращением рукоятки регулятора усилия против часовой стрелки – уменьшение давления до величины не менее 5 МПа, по часовой стрелке – увеличением до величины не более 16Мпа);
• регулирование времени выдержки под давлением (контролируется по манометру);
• регулирование поддерживающего давления в штоковой полости рабочего цилиндра пресса П6320

ВНИМАНИЕ!

• Монтаж, пуск, ремонт пресса П6320 и работа на нем допускается только после изучения устройства пресса, руководства по эксплуатации прессом и руководство по эксплуатации гидроагрегата.
• К работе на прессе П6320 допускаются рабочие, прошедшие обучение и аттестацию по профессии и правилам по технике безопасности.

Технические характеристики П6320
