Пресс гидравлический одностоечный П6324Б

Устройство, схема работы П6324

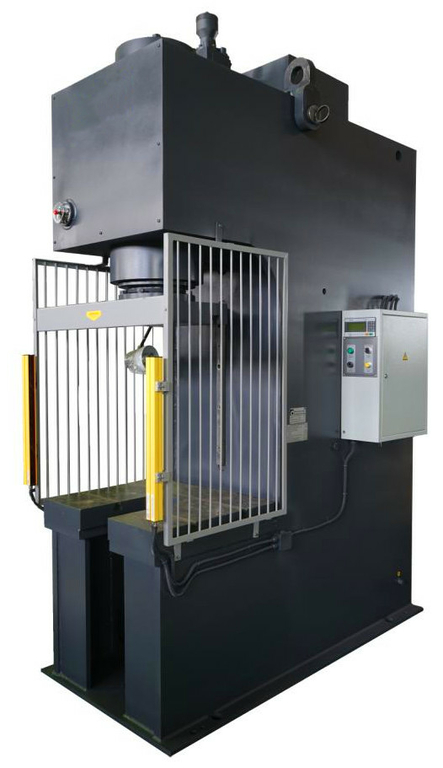

Пресс гидравлический П6324

Пресс П6324 с бойком, правильным столом и правильной оснасткой

Комплект поставки пресса П6324

• Пресс в сборе П6324
• Запасные части
  • Кольца ГОСТ 9833
    • 032-040-46-2 1шт
    • 050-058-46-2 1шт
    • 060-070-58-2 2шт
    • 065-075-58-2 1шт
    • 090-100-58-2 1шт
    • 105-115-58-2 1шт
    • 125-138-75-2 1шт
    • 128-140-75-2 шт2шт
  • Манжеты ГОСТ 22704
    • М 125х145-2 4шт
• Принадлежности
  • Ключ ОД73-72-2А 1шт
• Документация пресса П6324
  • П6324.00.001 РЭ 1шт
• Поставляется по требованию заказчика за отдельную плату
  • Стол правильный П6324.62.001 1шт
  • Боек П6324.64.001 1шт
  • Фотозащита ВБО-Э20-400р-9100-н 1шт

Работа пресса П6324

Пресс П6324 состоит из показанных на основных узлов:

• станина;
• цилиндр с ползуном;
• система управления с механизмом конечных выключателей и пультом двурукого управления;
• гидроагрегат;
• электрошкаф с кнопочной панелью и манометрами;
• электрооборудование;
• фотозащита.

Станина 1 является базовым узлом крепления основных составных частей агрегата. Её сварная конструкция имеет верхнюю и нижнюю консоли и вертикальную стойку, в средней части проема которой имеется емкость для масла.

гидроагрегат пресса П6324

На верхней раме емкости устанавливается гидроагрегат 2 (рис. 3), включающий в себя насос 1, приводимый во вращение электродвигателем 4, и гидроблок 3 с регулирующей и контрольно-распределительной гидроаппаратурой.

Конструктивно узел располагается в средней части проема станины пресса П6324, накрывая выполненную в станине емкость для рабочей жидкости. Насос, электродвигатель и гидроблок размещены на стальной сварной крышке 6. Передача крутящего момента от электродвигателя к насосу осуществляется при помощи муфты 2 с упругой звездочкой.

Принятая компоновка гидроагрегата обеспечивает при его монтаже на пресс П6324 погружение насоса в рабочую жидкость, способствует понижению уровня шума при работе пресса П6324 и повышает безопасность работы. Для фильтрации масла при работе гидросистемы на всасывающем трубопроводе насоса имеется приемный фильтр 5.

В гидроагрегате пресса П6324 используется регулируемый радиально-поршневой насос, состоящий из поршневого насоса высокого давления переменной подачи, вспомогательного насоса низкого давления и механизма регулирования подачи.

Гидроблок пресса П6324, состоящий из двух состыкованных между собой стальных корпусов с каналами и гнездами для монтажа гидроаппаратуры, предназначен для распределения и регулирования потока рабочей жидкости и предохранения гидросистемы от перегрузок.

В верхней консоли закреплен цилиндр 3. Специальными винтами цилиндр выставляется для получения соответствующих норм точности. На верхнем его торце установлен клапан наполнения 4, с которым соединен бак наполнения 5.

К нижнему торцу штока цилиндра крепится ползун, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплен кронштейн 7 для взаимодействия с конечными выключателями.

С правой стороны на стойке пресса П6324 закреплен электрошкаф 8 с кнопочной панелью и манометрами. Внутри шкафа и на станине пресса пП6324 размещено электрооборудование 9.

Нижняя консоль пресса П6324 служит столом для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.

На передней части нижней консоли закреплены с возможностью регулировки пульты двухкнопочного управления 10, а справа рукоятка рычажного управления 11.

Узлы рычажного управления и трубопровод 12, соединяющие гидроагрегат с цилиндром и манометрами, размещены внутри станины.

В нижней части станины для рабочей жидкости установлен змеевик – маслоохладитель 13.

Узел фотозащиты 14 пресса П6324 состоит из двух кронштейнов и двух стальных решеток, закрепленных на боковых листах станины и служит для ограждения рабочей зоны и дополнительной защиты обслуживающего персонала. На передних кронштейнах установлены два осветителя и два светоприемника. При включенной фотозащите пересечение световых лучей в наладочном режиме обеспечивает останов ползуна при ходе вниз, при кнопочном полуавтоматическом и автоматическом режимах управления - включает возвратный ход ползуна и останов его в исходном положении.

С прессом П6324 по особому заказу и отдельную плату поставляется правильный стол и правильная оснастка (тележки 16, боек 17).

органы управления прессом П6324

1. Вводный выключатель
2. Лампочки «Сеть включена»
3. Кнопка «Пуск двигателя»
4. Кнопка «Стоп двигателя»
5. Кнопка «Стоп авторабота»
6. Лампочка «Масло перегрето»
7. Кнопка аварийного подъема штока
8. Управление от рукоятки
9. Ручки регулировки хода ползуна
10. Манометр давления в поршневой полости цилиндра
11. Регулятор усилия (давления) цилиндра
12. Манометр шестеренного насоса (устанавливается заказчиком при наличии узла механизации)
13. Реле времени
14. Манометрический термометр для контроля температуры масла в емкости станины
15. Кнопка «Общий стоп»

Механизм управления прессом П6324

На ползуне пресса П6324 закреплен кронштейн с флажком-экраном Т, который взаимодействует с конечными выключателями SQ1, SQ2, SQ3, SQ4. Рукоятка ручного управления 4 через тягу 5, рычаг 6, тягу 7 присоединяется к шарнирно-закрепленной на станине планке 8, которая входит в прорезь хвостика золотника 9 дросселя 17.

Дроссель крепится к станине болтами, золотник подпружинен регулируемой пружиной 10. На золотнике закреплен кронштейн с флажком 11, который взаимодействует с конечным выключателем SQ 6. Упоры 12 ограничивают ход рукоятки 4.

Совместно с системой управления работают бак наполнения 21, клапан наполнения 22 и гидроагрегат. Подвод рабочей жидкости осуществляется в поршневую 14, форсирующую 15 и штоковую 16 полости цилиндра.

На прессе П6324 предусмотрены следующие режимы работы:

• наладочный режим (ручное управление от рукоятки);

Порядок установки пресса П6324

Схема зачаливания пресса П6324

Подъем, опускание и транспортирование пресса П6324 следует производить плавно, без резких рывков и толчков строго согласно схеме зачаливания. Зачаливание тросов за выступающие части пресса П6324 не допускается.

Расконсервация и монтаж пресса П6324

Фундамент под пресс П6324

Перед установкой пресса П6324 на фундамент его необходимо расконсервировать:

• удалить антикоррозионное покрытие,
• тщательно промыть обработанные поверхности бензином и
• обтереть пресс П6324 ветошью.

Фундамент под пресс П6324 следует подготовить заранее, залив фундаментные болты раствором.

Установка требует закладки под основание пресса клиньев и подкладки, и при помощи которых агрегат выставляется по уровню горизонтальности стола в двух взаимно перпендикулярных направлениях (допускаемое отклонение 0,2 мм/м), после чего гайки фундаментных болтов затягиваются и под основание пресса подливается цементный раствор.

Подготовка и первоначальный пуск пресса пресса П6324

Подготовка пресса пресса П6324

• для удаления влаги из изоляции обмоток электродвигателя и проводов пресс П6324 продержать не менее 3-х суток в сухом помещении;
• расконсервированные обработанные поверхности пресса П6324 покрыть тонким слоем смазки;
• через заливное отверстие с фильтром заполнить бак маслом;
• подключить пресс П6324 к общей системе заземления;
• установить на стол пресса проставку высотой не менее закрытой высоты пресса,
• подсоединить маслоохладитель к водопроводной сети;
• соединить вентиль марки Т5КЧ388Р1СВМ с патрубком подвода охлаждающей воды, а электровыводы на вентиле с контактами в электрошкафу;
• убедившись, что все приборы электрооборудования на прессе установлены в положение "Выключено", соединить пресс с общей системой энергопитания.

Первоначальный (пробный) пуск пресса П6324

При первом включении электродвигателя проверить правильность направления вращения его вала.

ВНИМАНИЕ! Направление вращения вала двигателя - правое со стороны противоположной приводному концу вала (по часовой стрелке со стороны крыльчатки).

Последовательность пуска пресса П6324:

• многократным кратким включением электродвигателя продолжительностью включения 2-3сек. вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания 3 мин.);
• для удаления из гидросистемы воздуха сделать 10-20 холостых ходов ползуна;
• убедиться в четкой остановке ползуна в конечных положениях (верхнем и нижнем);
• остановить двигатель в верхнем положении ползуна, долить масло в бак до верхнего глазка маслоуказателя;
• установить на стол жесткую проставку, нажимая ползуном на проставку, проверить давление в рабочем цилиндре.

После этого разрешается работа пресса П6324 под нагрузкой. К работе и обслуживанию пресса П6324 не разрешается допускать лиц, не ознакомившихся с руководством и не прошедших проверку практических знаний и навыков по управлению агрегатом.
