Пресс гидравлический одностоечный П6334Б

Устройство, схема работы П6334Б-01

СОСТАВ И КОМПЛЕКТ ПОСТАВКИ  П6334Б-01.

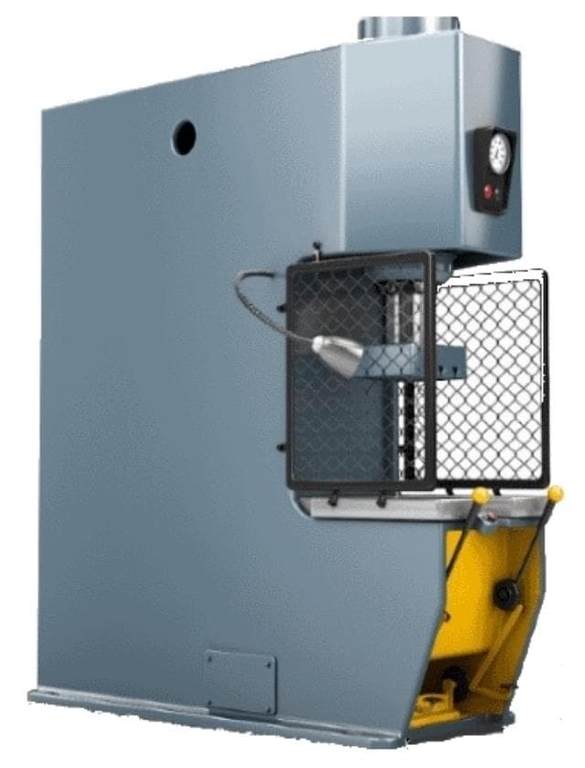

Рис.1. Общий вид пресса

Основными составными частями пресса являются:

станина – 2;

цилиндр – 25;

ползун – 12;

кронштейн – 8;

механизм конечных выключателей – 24;

трубопровод – 1;

электрооборудование – 23;

панель силовая – 5;

шкаф – 6;

электрооборудование шкафа – 7;

панель управления – 17;

кронштейн пульта управления – 9;

гидроагрегат – 3.

Органы управления и индикации:

вводный выключатель – 4;

кнопка пульта управления – 10;

манометр давления в поршневой полости главного цилиндра – 13;

манометрический термометр для контроля температуры масла – 14;

лампочка «Сеть включена»  – 15;

регулятор усилия (давления) в цилиндре – 20;

кнопка «Общий стоп» – 21;

ручки регулятора хода ползуна – 22.

Комплект поставки

Основное назначение пресса – выполнение монтажно-запрессовочные, штамповочные, прошивочно-калибровочные работ.

При установке правильного стола пресс может быть использован для правки.

УСТРОЙСТВО  СОСТАВНЫХ ЧАСТЕЙ ПРЕССА

Станина 2, являясь местом крепления всех узлов и механизмов пресса, конструктивно состоит из верхней и нижней консолей и вертикальной стойки.

Внутри нее установлен гидроагрегат 3.

В верхней консоли установлен рабочий цилиндр поршневого типа25, закрепленный при помощи разрезного кольца и гайки. Конструкция цилиндра позволяет устанавливать его при сборке пресса через верх станины. К нижнему торцу штока цилиндра крепится ползун 12, имеющий направляющую планку, предотвращающую поворот ползуна со штоком вокруг вертикальной оси. Слева на ползу­не имеется кронштейн, несущий флажок для взаимодействия с конечными выключателями, закре­пленными на левой стенке пресса.

Вверху рассматриваемого узла имеется воздухоспускная пробка.  С гидроагрегатом цилиндр соединяется через отверстия соединения.

Внутри станины размещен трубопровод 1, соединяющий гидроагрегат с цилиндром и ма­нометром.

На правой стенке пресса – электрошкаф 6 с кнопоч­ной панелью 17 и манометром 13.

Внутри шкафа и по всему прессу размещено электрооборудование 5, 7, 23.

На передней части нижней консоли закреплены с возможностью регулировки пульт кно­почного управления 9 и клапаны ручного управления 8.

Рис. 2. Панель управления пресса П6334Б-01

УСТРОЙСТВО СИСТЕМЫ УПРАВЛЕНИЯ ПРЕССА П6334Б-01

На ползуне пресса закреплен кронштейн с флажком - экраном 1, взаимодействующий с конечными выключателями SQ1, SQ2, SQ3.

На левом пульте управления установлены кнопка ручного управления 2 и кнопка «Общий стоп» 3.

Управление прессом - двурукое: от кнопки. При одновременном нажатии кноп­ки и движения рукоятки вниз рабочая жидкость заполняет поршневую полость цилиндра - шток идет вниз до конечного выключателя SQ3, который дает команду на останов штока.

При освобождении кнопки или рукоятки шток из любого положения возвращается вверх. Для получения повторного хода штока вниз необходимо освободить рукоятку и кнопку и произве­сти одновременное их нажатие.

Для сокращения величины повторяющихся ходов при правке в системе управления прес­сом установлен конечный выключатель SQ2, который в процессе работы отключается и включает­ся  ключом 27.

d – точки подвода рабочей жидкости от гидроагрегата

Рис. 3. Схема управления

ГИДРОСИСТЕМА  ПРЕССА П6334Б-01

Гидросистема пресса состоит из следующих узлов:

• главный цилиндр,
• трубопровод,
• гидроагрегат с маслобаком.

Гидравлическая схема полностью обеспечивает выполнение всех позиций рабочего цикла пресса, четкий останов ползуна пресса в любом положении по ходу, плавный набор и безударный сброс давления.

Электродвигатель насосной установки включается нажатием кнопки «Пуск».

Крайнее верхнее положение – это  исходное положение ползуна. Рабочая жидкость из маслобака насосом подается в распределитель, соединяющий в нейтральном положении штоковую и бесштоковую полости рабочего гидроцилиндра и насосную магистраль через фильтр со сливом. Одновременно насосная магистраль соединена со сливом через разгруженный предохранительный клапан.

Быстрый ход ползуна вниз осуществляется одновременным включением электромагнитов гидрораспределителей – включение нагрузки шестеренчатого насоса. Рабочая жидкость от радиально-плунжерного насоса поступает в бесштоковую полость рабочего гидроцилиндра.

Ползун пресса быстро перемещается вниз.

Переключение с быстрого на рабочий ход происходит при отключении электромагнита распределителя (при этом масло от шестеренчатого насоса идет на слив в бак).

Соприкосновение ползуна с обрабатываемой деталью влечет  возрастание  технологической нагрузки, соответственно, растет давление в бесштоковой полости и насосной магистрали.

После закрытия обратного клапана движение ползуна осуществляется за счет потока радиально-плунжерного насоса, при этом скорость движения ползуна замедляется.

С возрастанием давления автоматически уменьшается производительность радиально-плунжерного насоса, и скорость движения ползуна уменьшается до минимальной.

Для обеспечения возвратного хода ползуна производится включение электромагнитов  гидрораспределителей.

При этом рабочая жидкость от обоих насосов поступает в штоковую полость рабочего гидроцилиндра. Ползун пресса быстро движется вверх. При достижении им верхнего положения электромагниты отключаются. Клапан закрывается и удерживает ползун от самопроизвольного опускания.

УСТАНОВКА И МОНТАЖ ПРЕССА П6334Б-01

Пресс П6334Б-01 поставляется в упакованном виде.

Транспортировку распакованного пресса производить строго согласно схеме зачаливания, плавно, без резких рывков и толчков. Нейтрализовать соприкосновение троса с агрегатом следует с помощью деревянных подкладок.

Рис. 4. Схема зачаливания пресса П6334Б-01

Установка  пресса П6334Б-01

Заблаговременной подготовки требует фундамент (фундаментные бол­ты заранее заливаются бетонным раствором).

При установке под основание пресса закладываются клинья и подкладки. С их  помощью пресс выставляется, а при помощи уровня выверяется по горизонтали.

Отклонение от горизонтального положения не должно превышать 0,2мм на дли­не 1000мм.

После затяжки до отказа гаек фундаментных болтов и вторичной проверки откло­нения от горизонтального положения под основание пресса подливается цементный рас­твор.

Рис. 5. Фундамент пресса  П6334Б-01

Монтаж пресса  П6334Б-01

 После установки пресса  П6334Б-01 с обработанных поверхностей необходимо:

• удалить анти­коррозийное покрытие, тщательно промыть чистым не горючим растворителем, после чего обте­реть ветошью и смазать тонким слоем масла (удаление антикоррозийного покрытия с помощью металлических щеток, шаберов и т. п. не допускается);
• заполнить бак маслом через заливное отверстие с фильтром до верхней риски маслоуказателя (температура заливаемого масла должна быть не ме­нее 283°К);
• ползун расфиксировать;
• вводным выключателем включить пресс;
• кратковременным включением электродвигателя продолжительностью включения до 1-2 сек. проверить направления вращения электродвигателя (оно должно быть левым, т.е. если смотреть на электродвигатель сверху – против часовой стрелки);
• выполнить требования по смазке пресса.

Пуск насоса без заливки масла в бак не допускается.

ПОДГОТОВКА пресса  П6334Б-01 К ПЕРВОНАЧАЛЬНОМУ ПУСКУ

 В целях удаления влаги из изоляции электроаппаратуры и проводов пресс необ­ходимо выдержать в помещении не менее 3-х суток.

1. Затем пуск пресса выполнять в следующей последовательности:
2. Многократным включением электродвигателя продолжительностью 2-3 секунды вхолостую прокрутить насос гидроагрегата (3 мину­ты).
3. Сделать 10-20 холостых ходов ползуна, чтобы удалить из гидросистемы воздух. Убедиться в четкой остановке ползуна в верхнем и нижнем положении.
4. Остановив пресс в верхнем положении ползуна, долить масло в бак до верхнего глазка маслоуказателя.
5. Установить на стол жесткую тумбу и нажимом ползуна на тумбу проверить давление в цилиндре, величина давления равняется номинальной величине по паспорту пресса.

После этого разрешается работа под нагрузкой.

ЗАПРЕЩАЕТСЯ:

• работа на неисправном прессе П6334Б-01;
• работа при открытых дверках электрошкафов;
• работа на прессе при его наладке и обслуживании;
• производить уборку и ремонт пресса, не отключенного от энергопитания, либо при на­личии остаточного давления в гидросистеме, а также, если не исключена возможность опускания ползуна;
•  производить регулировку гидрооборудования и системы управления;
• производить подтяжку соединений трубопроводов и резьбовых соединений во время работы пресса работа на прессе П6334Б-01 при несоблюдении мер безопасности, указанных в руководстве по экс­плуатации гидроагрегата.

В случае возникновения во время работы пресса каких-либо неисправностей необходимо прекратить его работу нажатием «Общий стоп» на пульте управления.
