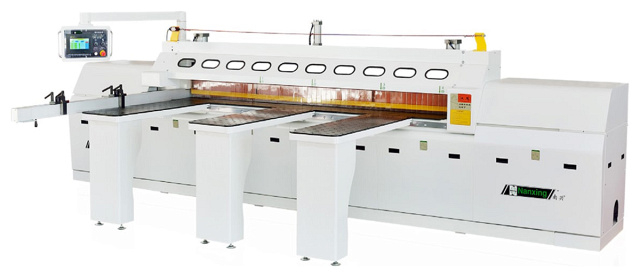

Панельная пила Nanxing MJB-1330B
(голосов 0)
Артикул: 9661274mjb_1330b Код товара: 107288
Под заказ
Панельная пила Nanxing MJB-1330B предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing MJB-1330B
Панельная пила Nanxing MJB-1330B используется для тяжелых условий работы в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Nanxing MJB-1330B
 |
Раскрой одного листа |
 |

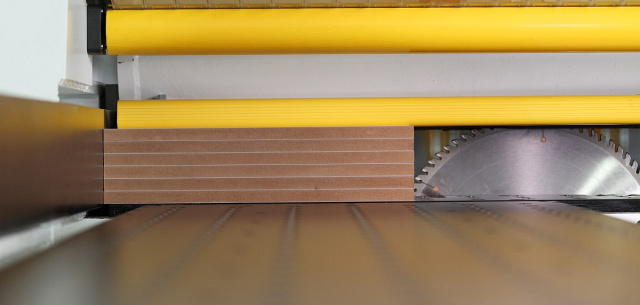

Раскрой пачкой до 5 листов |
 |
Вылет пилы |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing MJB-1330B
 |

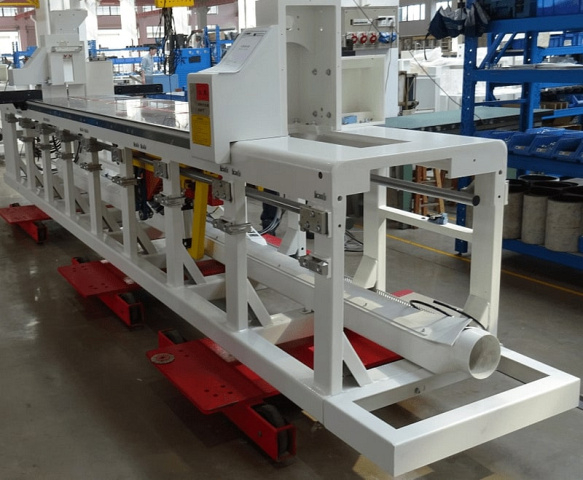

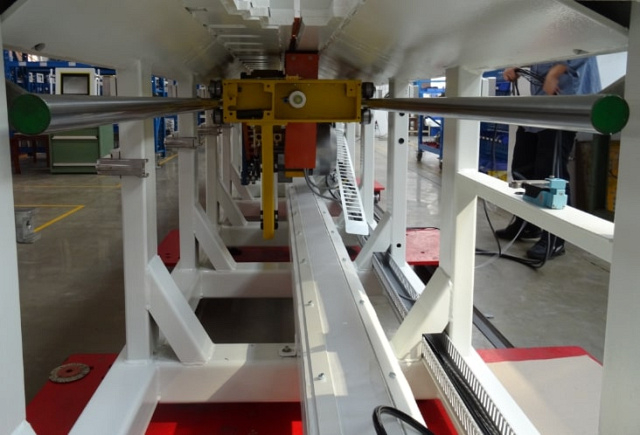

Станина При проектировании конструкции станины применяются самые современные методы компьютерного моделирования. Нагрузки, воздействующие на конструкцию в процессе работы, математически просчитываются для устранения критических точек на изгиб и кручение. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя. Каждая станина проходит полный технологический цикл обработки, включающий в себя отжиг для снятия внутренних напряжений в сварных швах. |
 |

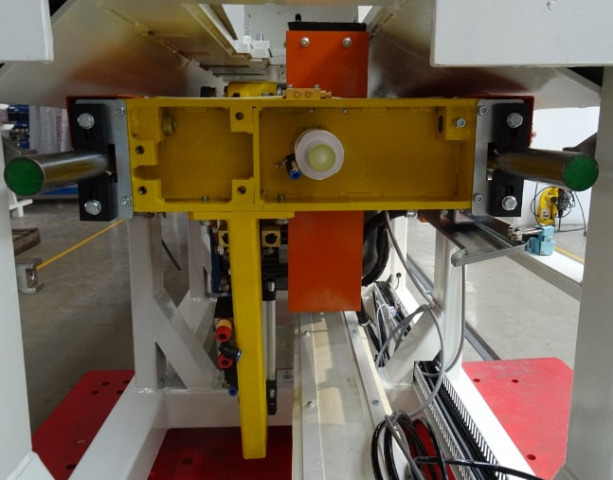

Пильный узел Пильный узел перемещается при помощи шестерни-рейки. Такая система применяется на всех современных раскроечных центрах. За перемещение пильного узла отвечает бесщеточный сервомотор, обеспечивающий равномерную скорость подачи рабочего инструмента. Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки. Двигатель привода пил мощностью 11 кВт позволяет качественно раскраивать материал на скорости до 45 м/мин. Вся длина пропила поделена на 4 зоны, в соответствии с которыми можно выбирать точку старта каретки в зависимости от ширины детали. Такая схема в значительной мере позволяет увеличить производительность станка. |
 |
Рабочие загрузочные столы Передние столы оснащены системой воздушного поддува, благодаря которой создается воздушная подушка между поверхностью стола и нижней пластью пакета заготовок. Таким образом, на передних столах без труда и повреждений заготовок можно перемещать пакет материала любой массы. Нагнетание воздуха осуществляется специальным вентилятором, входящим в базовую комплектацию. |
 |
Задние столы Задние приемные столы (3 шт.) оснащены как механическими, так и пневматическими упорами. Такая парная конфигурация позволяет работать с двумя типоразмерами без перестановки упоров. Управление пневмоупорами осуществляется с пульта оператора. На торцах задних столов установлены металлические ролики, облегчающими снятие листов большой массы без повреждений. |
 |
Массивные опоры Механические упоры на базирующей линейке имеют жесткую конструкцию большой массы, позволяющей стабильно базировать пакет из 4-х листов ДСтП. Двухточечная фиксация винтовыми прижимами гарантирует отсутствие люфтов и погрешностей на весь срок службы станка. |
 |

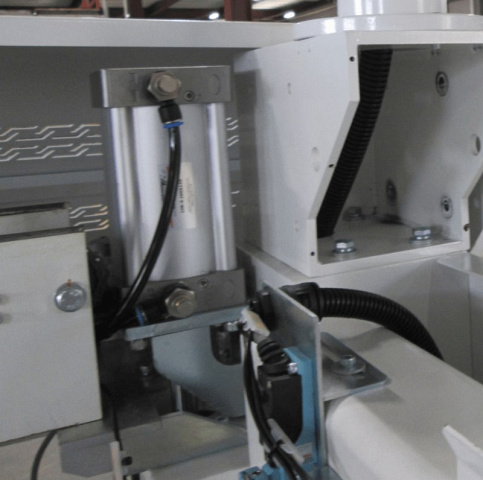

Прижимная балка Привод верхнего прижима (прижимной балки) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит во время раскроя. |
Технические характеристики Nanxing MJB-1330B
| Характеристика | Значение |
|---|---|
| ЦЕНА | 2 441 987 ₽ |
| Длина пропила, мм | 3050 |
| Макс. размер обрабатываемого материала, мм | 3050 x 3050 |
| Вылет основной пилы, мм | 86 |
| Подача, м/мин | 45 |
| Холостой ход, м/мин | 95 |
| Мощность серводвигателя подачи пильной каретки, кВт | 2 |
| Диаметр пилы, мм | 350 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 4800 |
| Мощность двигателя, кВт | 11 |
| Диаметр пилы, мм | 180 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 6500 |
| Кол-во пневмозахватов, шт | - |
| Тип загрузки | передняя |
| Общая мощность, кВт | 14,7 |
| Потребление воздуха, л/мин | 140 |
| Длина рабочего стола, мм | 3 x 1600 |
| Боковой выравниватель | нет |

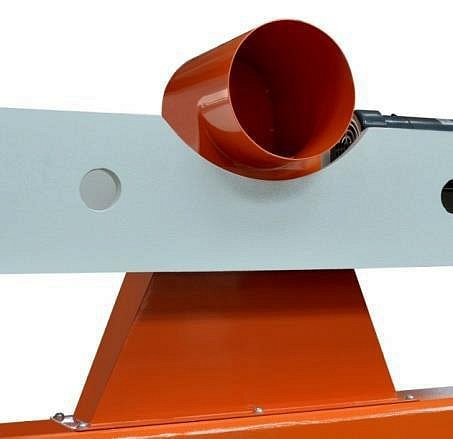

| Диаметр воздуховодов, мм | 3 x 150 |
| Давление в пневмосистеме, МПа | 0,6 |
| Длина, мм | 5800 |
| Ширина, мм | 3300 |
| Высота, мм | 1700 |
| Вес, кг | 3000 |
