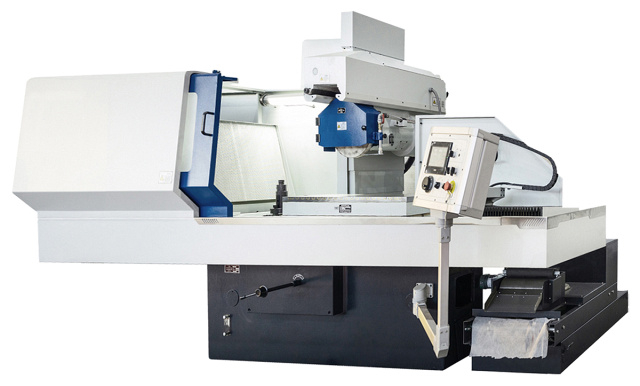

Плоскошлифовальный станок с контроллером (PLC) UNIVEQ USG 32100NC2

Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении. Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Станки отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, удобны в работе и обслуживании.

Область применения (PLC) UNIVEQ USG 32100NC2

Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Инструментальное производство Ремонт пресс-форм и штампов Приборостроение

Схемы обработки (PLC) UNIVEQ USG 32100NC2

Конструктивные особенности (PLC) UNIVEQ USG 32100NC2

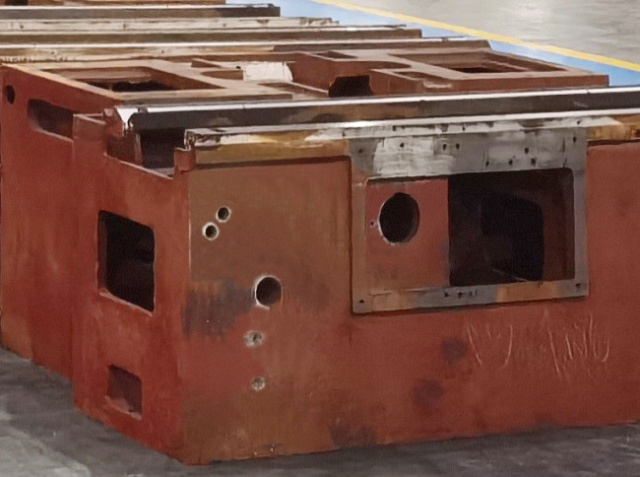

	Чугунная массивная литая станина Чугунная массивная литая станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка более 3 тонн (3500 кг).

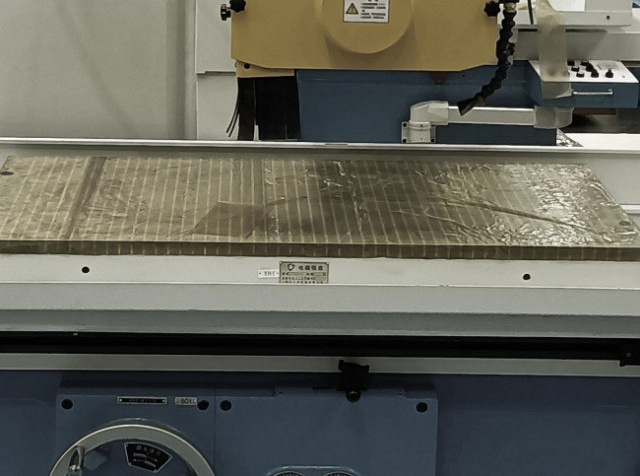

	Магнитная плита Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

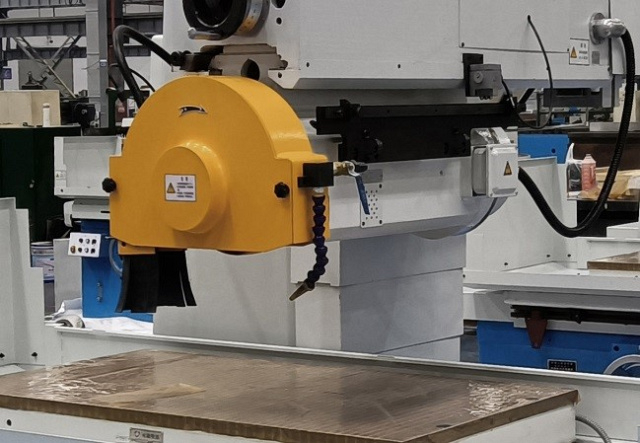

	Колонна шлифовального узла Изготовлена из высококачественного чугуна. Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения. Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами. Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

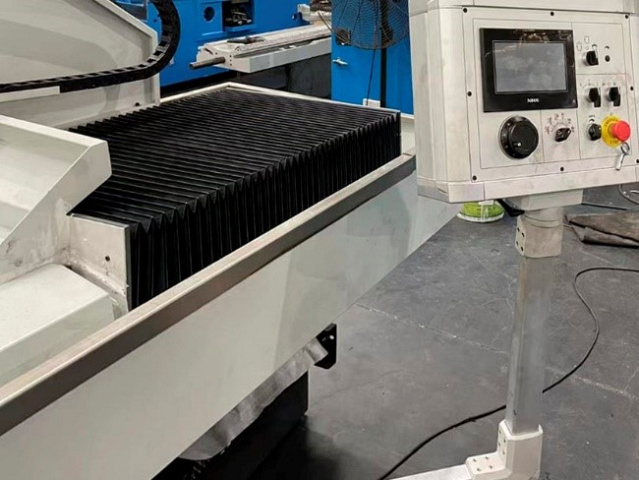

	Панель управления с PLC-контроллером Находится на подвижном блоке, расположенном на поворотном кронштейне, что делает процесс управления станком более удобным, так как позволяет настроить необходимое положение пульта под определенным углом. PLC-контроллер с цветным сенсорный ЖК дисплеем, диагональ 10.4” позволяет вводить параметры шлифования и управлять рабочим процессом станка. Дружественный интерфейс, позволяющий запрограммировать станок на различные режимы шлифования и имеет функции отображения ошибок станка на мониторе и возврата в стартовое положение по осям Y и Z.

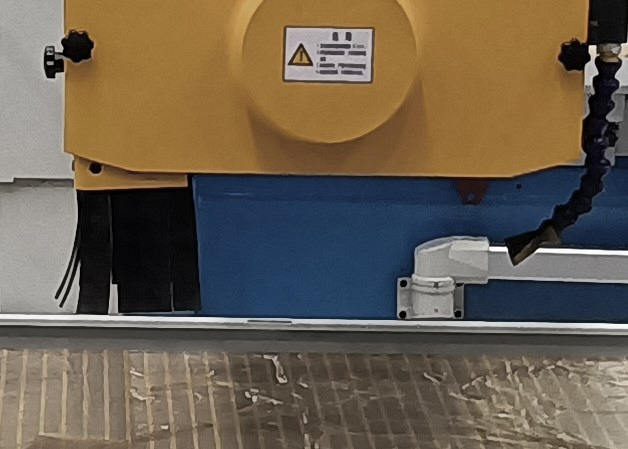

	Система подачи охлаждающей жидкости Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

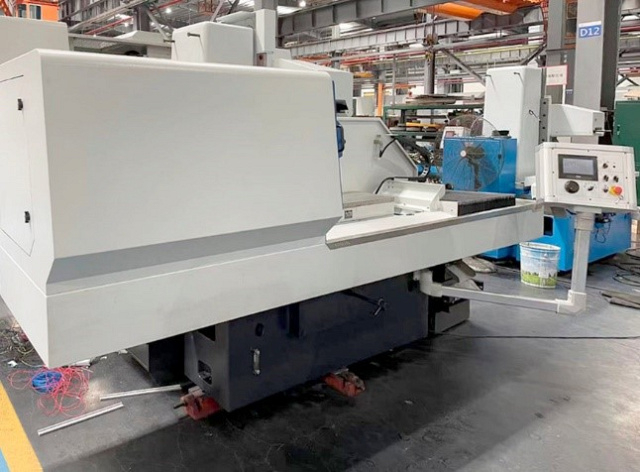

	Кабинетная защита Со всех 4-х сторон и сверху обеспечивает:
	Бак для СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Комплектация (PLC) UNIVEQ USG 32100NC2

Стандартная

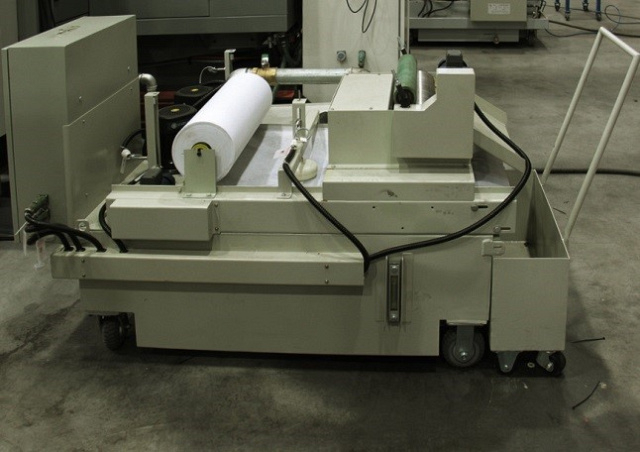

	Комбинированная система фильтрации СОЖ Магнитный + бумажный фильтр

Технические характеристики (PLC) UNIVEQ USG 32100NC2

• Макс. обороты 1440
• Тип Плоское шлифование
• Модель USG 32100NC2
• Type Плоскошлифовальный станок с контроллером
