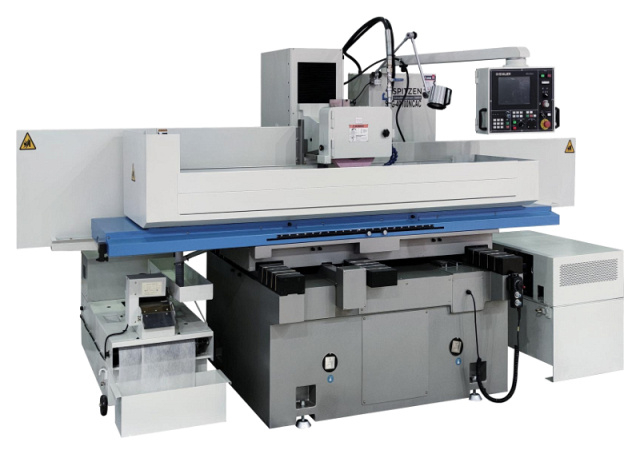

Плоскошлифовальный станок Spitzen SSG-40100NCAC
Артикул: 9595231ssg_40100ncac Код товара: 105791
Станки предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходит для мелкосерийного производства, инструментального производства или ремонтных сервисных центров. Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).
Область применения
Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Исполним станок с различным уровнем автоматизации под любые задачи клиента! Инструментальное производство Ремонт пресс-форм и штампов Приборостроение
Схемы обработки
Конструктивные особенности
 |
Механизм подъема / опускания шлифовального круга Перемещение шлифовальной головы осуществляется по высокоточным шлифованным и закаленным направляющим в комбинации с прецизионными роликовыми подшипниками. Направляющие шлифовальной головы и колонны преднагруже таким образом, что обеспечивают нулевой зазор для точного прямолинейного перемещения. Серводвигатель обеспечивает высокий момент, скорость и точность позиционирования. Минимальная подача головы реально равна 0,001 мм. MPG (ручной генератор импульсов) включен в стандартную комплектацию. |
 |
Система направляющих стола и нижних салазок Система направляющих стола состоит из закаленных стальных направляющих и высокоточных игольчатых роликов для обеспечения долговечности направляющих и низкого коэффициента трения, а также для обеспечения точного линейного перемещения без отклонений, даже во время скоростного продольного перемещения. Система направляющих нижних салазок так же состоит из закаленных направляющих и высокоточных предварительно нагруженных игольчатых роликовых подшипников. Роликовые подшипники состоят из независимо нагруженных и ведущих подшипников. Нагруженные подшипники держат вертикальную нагрузку, а предварительно нагружают ведущие подшипники для обеспечения точности поперечного хода. Сочетание этих двух характеристик обеспечивает превосходную долговечность и низкое трение, предотвращая рывковое перемещение. |
Комплектация
Стандартная
Дополнительная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Размер рабочей поверхности стола, мм | 400 x 1000 |
| Макс. размер шлифуемой детали, мм | 1015 x 405 |
| Продольное перемещение стола (гидравлика), мм | 1050 |
| Ручная поперечная подача при повороте на одно деление, мм | 0,001 |
| Скорость перемещения стола (бесступенчатое регулирование), м/мин | 5 - 25 |
| Ручная вертикальная подача на 1 деление маховика, мм | 0,001 |
| Нагрузка на стол, кг | 670 |
| Расстояние от оси шпинделя до поверхности рабочего стола, мм | 610 |
| Мощность привода шпинделя, кВт | 3,75 |
| Мощность гидравлического привода, ось X, кВт | 1,5 |
| Частота вращения шпинделя, об/мин | 1800 |
| Тип шлифования | Плоское шлифование |
| Размер шлифовального круга (D x d x B), мм | 355 х 50 х 127 |
| Мощность электродвигателя шлифовального круга, кВт | 3,75 |
| Наличие ЧПУ | есть |
| Длина, мм | 4450 |
| Ширина, мм | 2020 |
| Высота, мм | 2400 |
| Вес нетто, кг | 3500 |
| Вес брутто, кг | 4000 |
