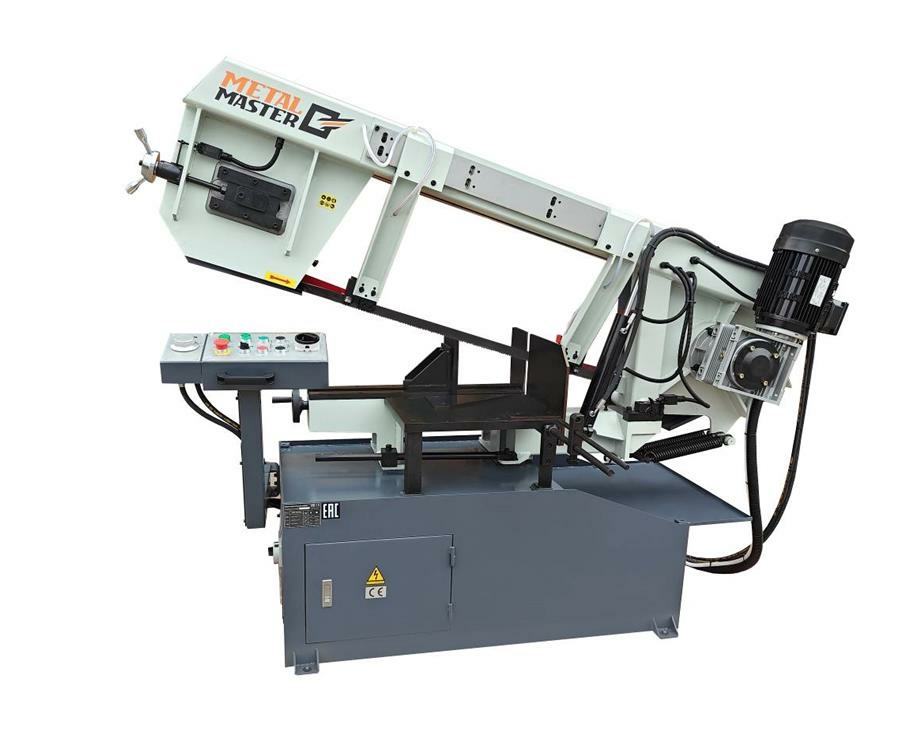

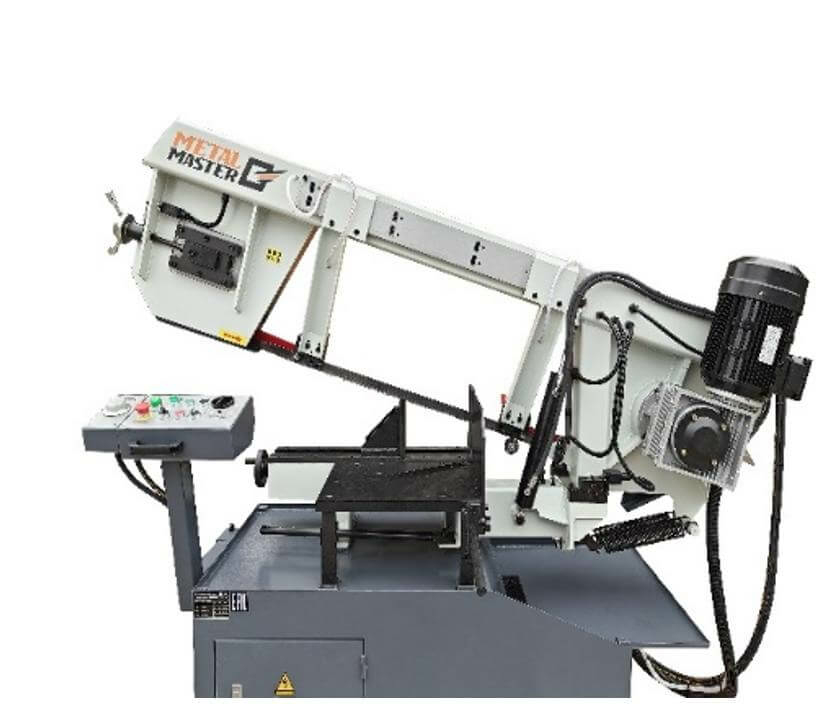

Полуавтоматический ленточнопильный станок MetalMaster BSM-400 MFR

Полуавтоматический ленточнопильный станок MetalMaster BSM-400 MFR – это мощное и высокоточное оборудование, предназначенное для резки металлических заготовок крупного размера. Благодаря полуавтоматической системе управления и современным конструктивным решениям, этот станок обеспечивает высокую производительность, надежность и удобство эксплуатации.

Назначение MetalMaster BSM-400 MFR

MetalMaster BSM-400 MFR используется для прямолинейной и угловой резки металлопроката. Он подходит для обработки крупных металлических элементов, включая трубы, балки и массивные профильные заготовки, что делает его востребованным на крупных производствах.

Преимущества MetalMaster BSM-400 MFR

• Полуавтоматическая система управления: Упрощает работу оператора и снижает трудозатраты.
• Высокая мощность: Станок способен резать крупные и плотные металлические заготовки с минимальными усилиями.
• Прецизионная точность: Обеспечивает ровный и качественный срез без необходимости дополнительной обработки.
• Надёжность конструкции: Прочная рама и износостойкие материалы увеличивают срок службы оборудования.
• Эффективность: Оптимальное энергопотребление и сокращение времени резки повышают производительность.

Особенности конструкции и функционала

• Полуавтоматический режим для управления процессом резки с минимальным вмешательством оператора.
• Регулируемый угол резки для выполнения сложных операций.
• Усиленная режущая лента, рассчитанная на работу с твердыми и крупными металлами.
• Гидравлическая система управления подачей заготовки и опусканием рамы.
• Система охлаждения, предотвращающая перегрев режущих элементов.
• Фиксация заготовок с высокой стабильностью, исключающей смещения во время работы.

Сферы применения MetalMaster BSM-400 MFR

Этот ленточнопильный станок идеально подходит для крупных промышленных задач:

Металлообрабатывающая промышленность

Используется для резки больших объемов металлопроката на производственных предприятиях.

Строительство

Применяется для резки стальных балок, профилей и других металлических элементов строительных конструкций.

Машиностроение

Незаменим в процессе изготовления деталей и узлов для крупногабаритного оборудования и механизмов.

Судостроение

Используется для обработки массивных металлических заготовок, применяемых в судостроительной отрасли.

Почему выбирают MetalMaster BSM-400 MFR

MetalMaster BSM-400 MFR – это мощный и надежный ленточнопильный станок, который сочетает в себе передовые технологии, долговечность и удобство эксплуатации. Его высокая производительность делает его оптимальным выбором для предприятий, работающих с крупногабаритными металлическими заготовками.

Модель	BSM-400 MFR
Напряжение (В)	380
Мощность двигателя (кВт)	2.2/2.8
Скорость реза (м/мин)	48/70
Размеры ленточного полотна (мм)	4405×34×1.1
Резание заготовки под углом (град)	90°/60°/45°
Режущая способность
90° (мм)		400		550х360
60° (мм)	150	250х200
45° (мм)	340	400х340
Габариты станка (Д x Ш x В) (мм)	2230×760×1420
Габариты упаковки (Д x Ш x В) (мм)	2300×830×1580
Вес (нетто/брутто) (кг)	630 / 760

Особенности

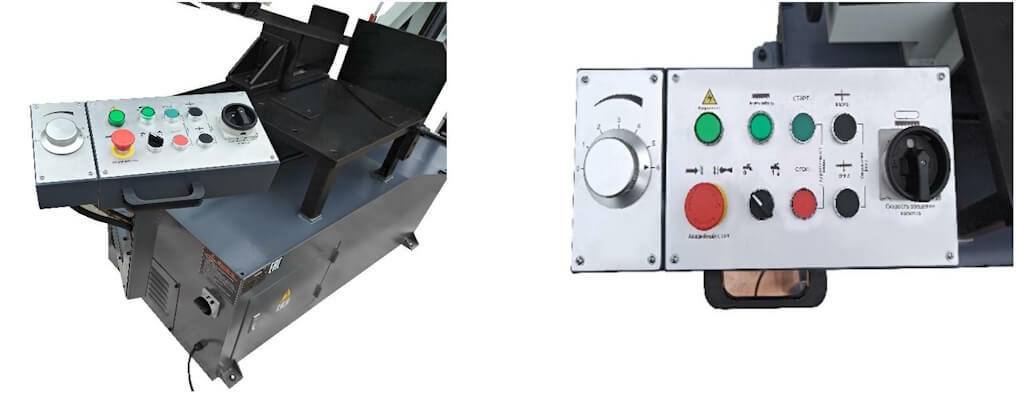

	Особенностью ленточнопильного станка Metal Master BSM-400 MFR является то, что органы управления вынесены на отдельную панель. На панели пульта управления расположены механические кнопки управления станком. С помощью пульта управления осуществляются: запуск и остановка вращения ленточнопильного полотна, подача СОЖ, запуск и выключение гидравлического насоса, переключатель скорости вращения полотна. Также, на пульте оператора расположена кнопка аварийного выключения.

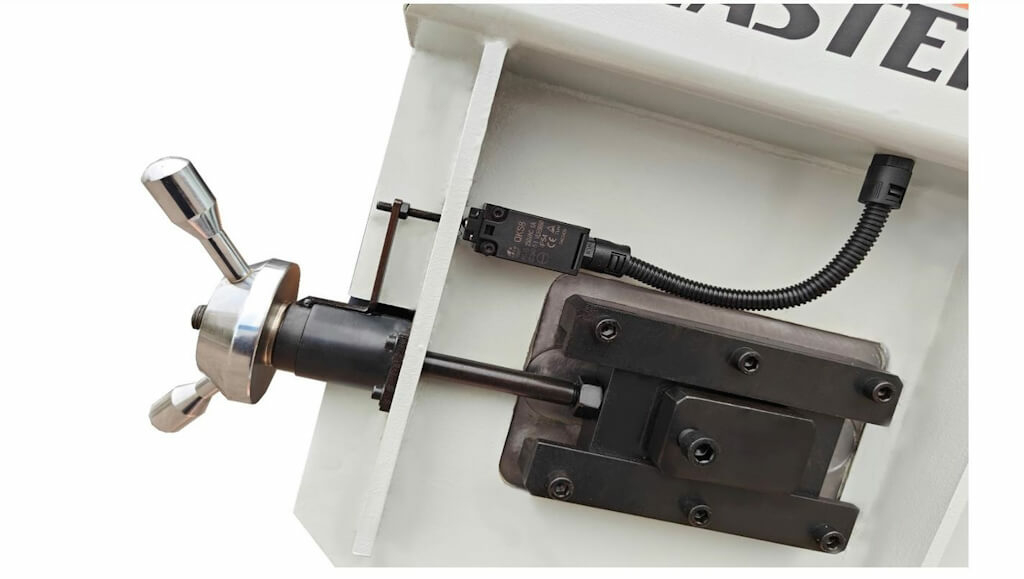

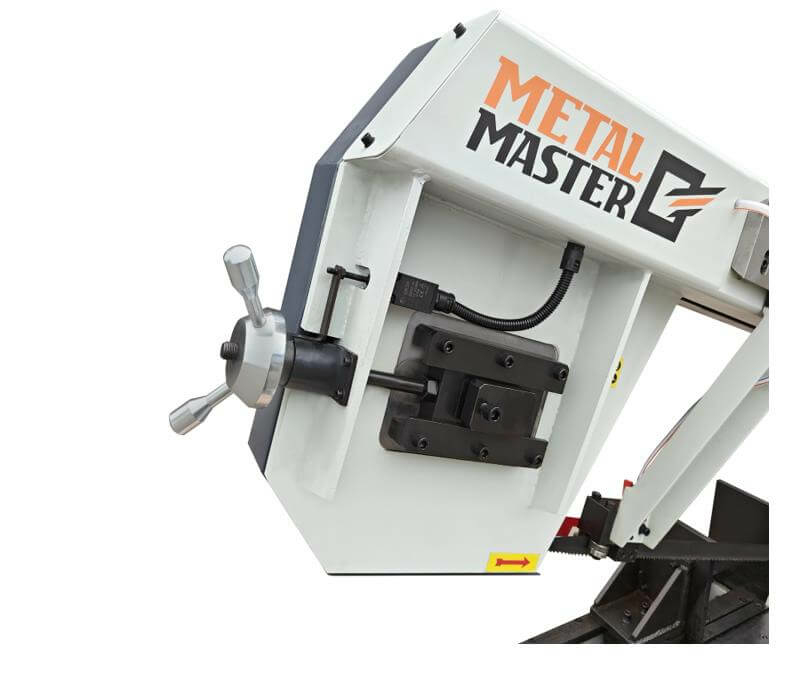

	Натяжение пильного полотна осуществляется с помощью маховика, который позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна.
	Рама и основание станка изготовлены из высокопрочного чугуна, что является залогом долгой службы, а также гарантирует высокую жесткость конструкции.
	Станок имеет систему подачи СОЖ, которая включается нажатием кнопки на панели управления и подается непосредственно в зону резания.

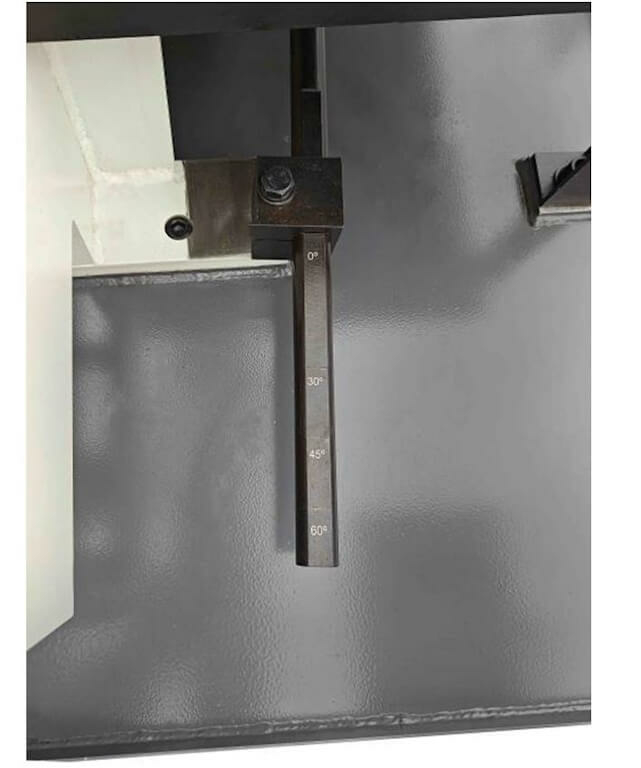

	Metal Master BSM-400 MFR имеет возможность поворота пильной рамы на угол от до 60°, что значительно расширяет функционал станка. Для того, чтобы повернуть пильную раму, необходимо ослабить фиксирующий боль, расположенный на тумбе станка.

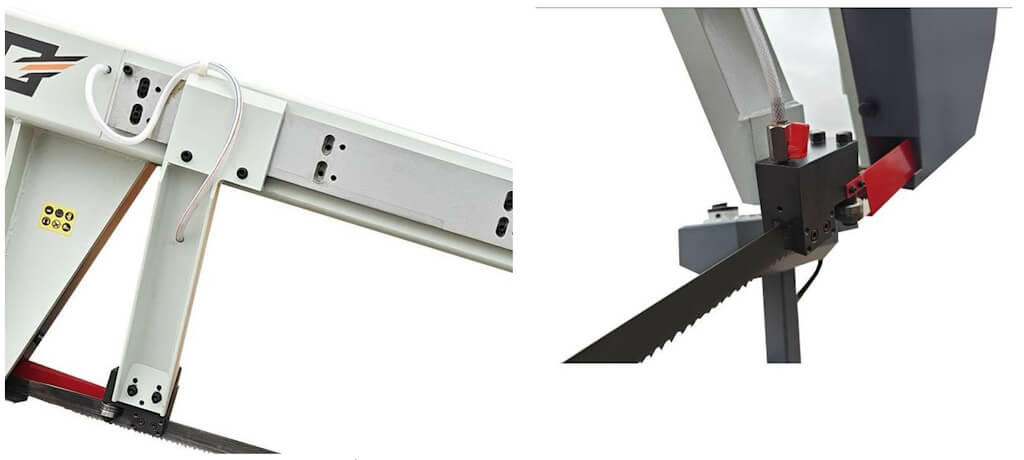

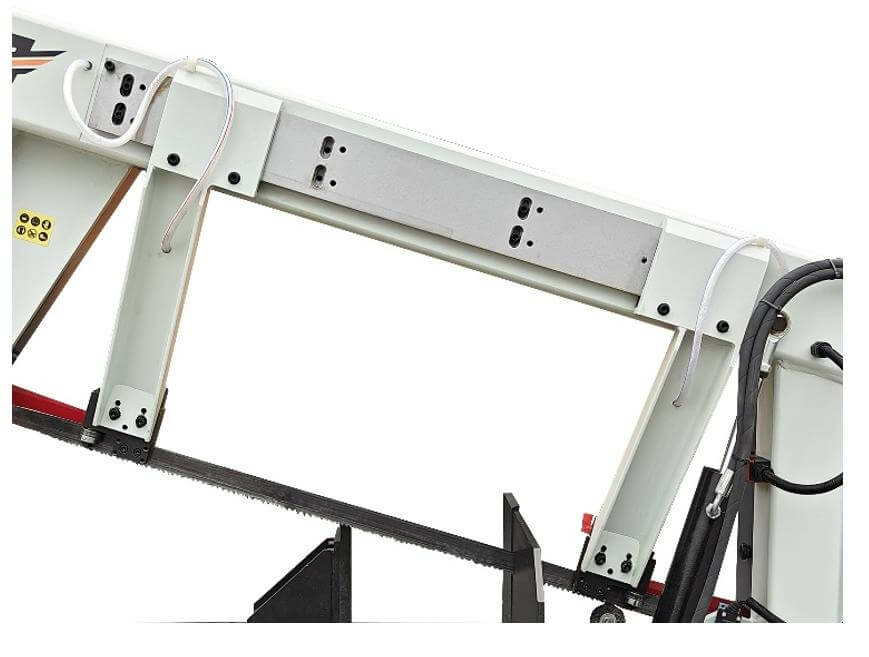

	Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены по два подшипника. Вылет направляющих можно изменять под размеры заготовки.

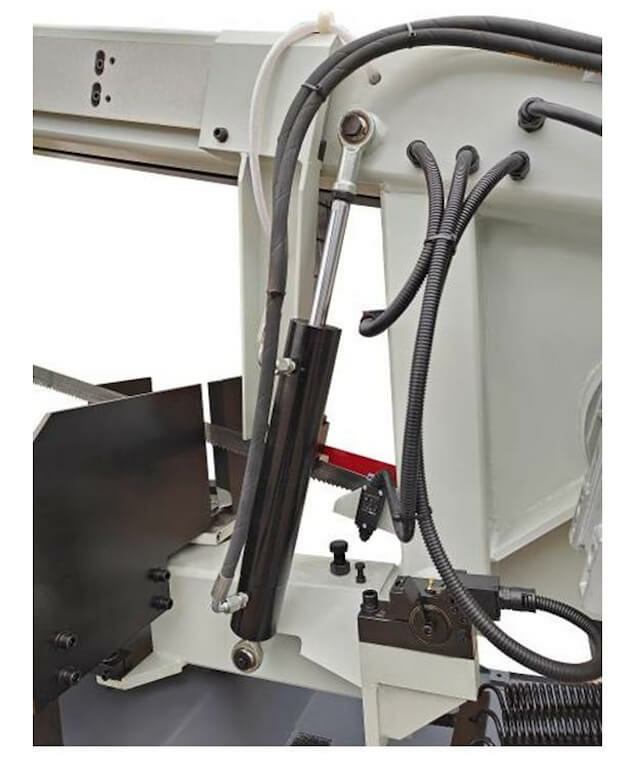

	Пильная рама поднимается и опускается за счет мощного и надежного гидроцилиндра. Поднятие и опускания осуществляется кнопками на панели управления.

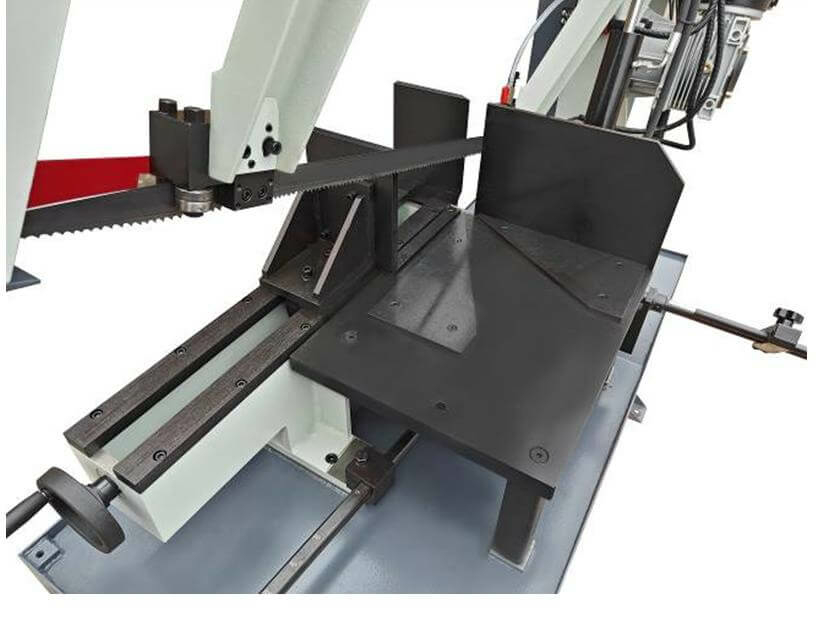

	Станок Metal Master BSM-400 MFR укомплектован быстрозажимными тисками, которые надежно фиксируют заготовку.

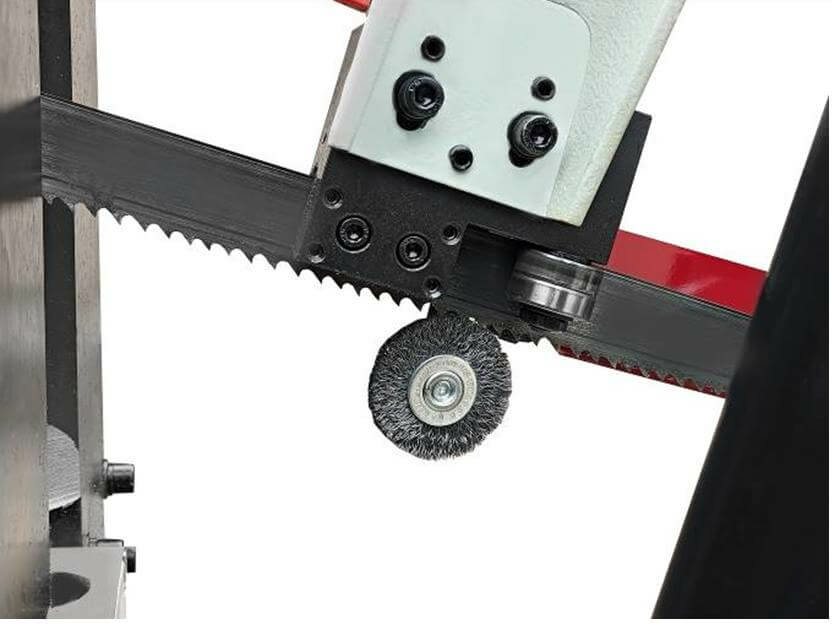

	Специальная кордщетка для съема стружки улучшает условия работы полотна и продляет срок его службы.

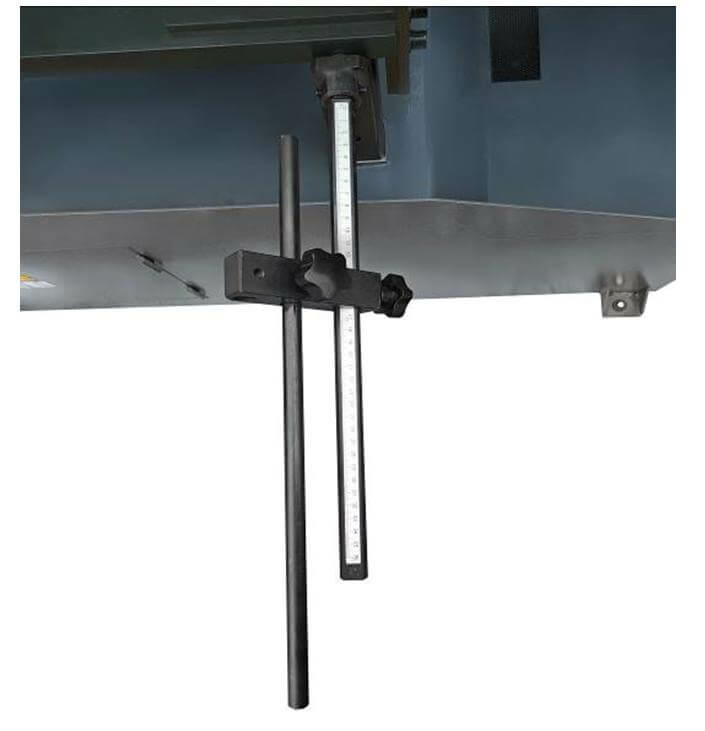

	Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.

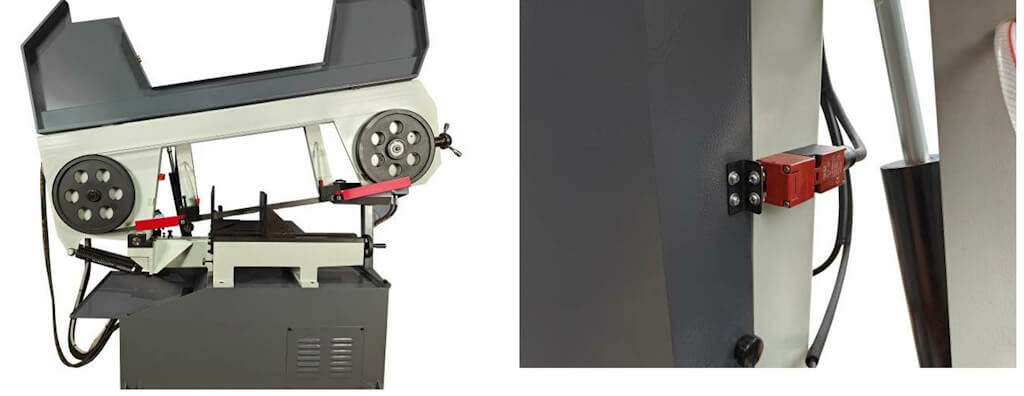

	Пильное полотно устанавливается на прочные и надежные чугунные шкивы диаметром 412 мм. Крышка шкивов оснащена защитным концевым выключателем, при срабатывании которого пила выключается, и пильное полотно останавливается.
	Станок оснащён двухдиапазонным двигателем: нижнее значение мощности составляет 2,2 кВт, верхнее 2,8 кВт.

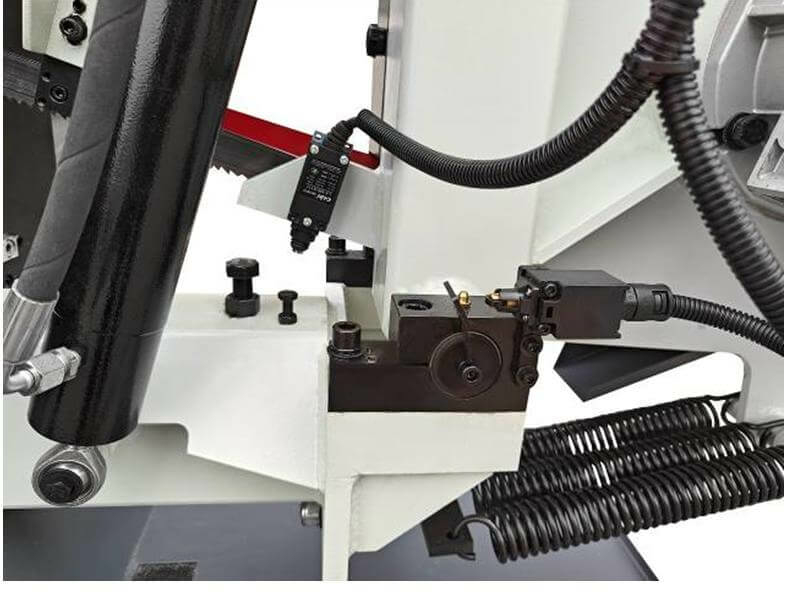

	Высота поднятия пильной рамы после окончания реза регулируется с помощью концевого выключателя.

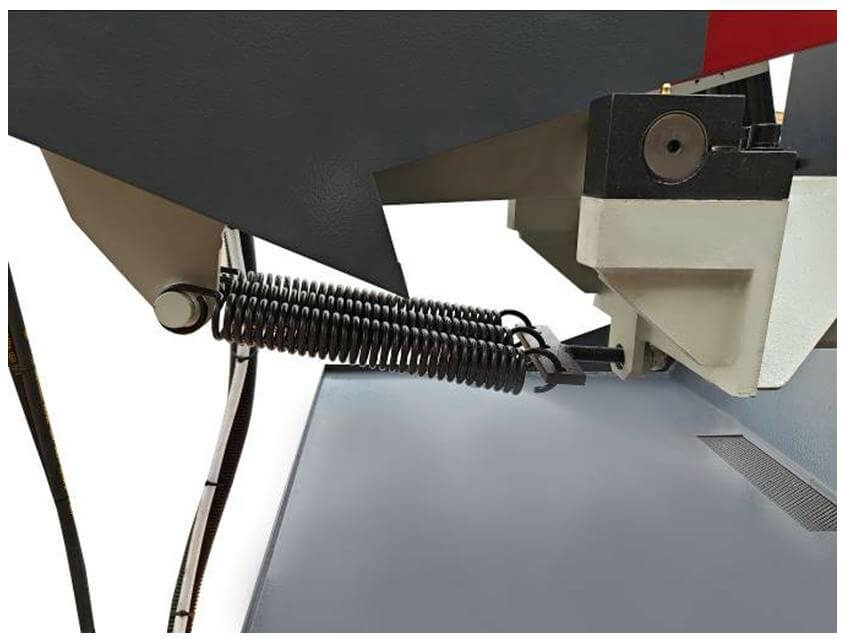

	Быстрому подъему пильной рамы также способствует наличие компенсирующих пружин.

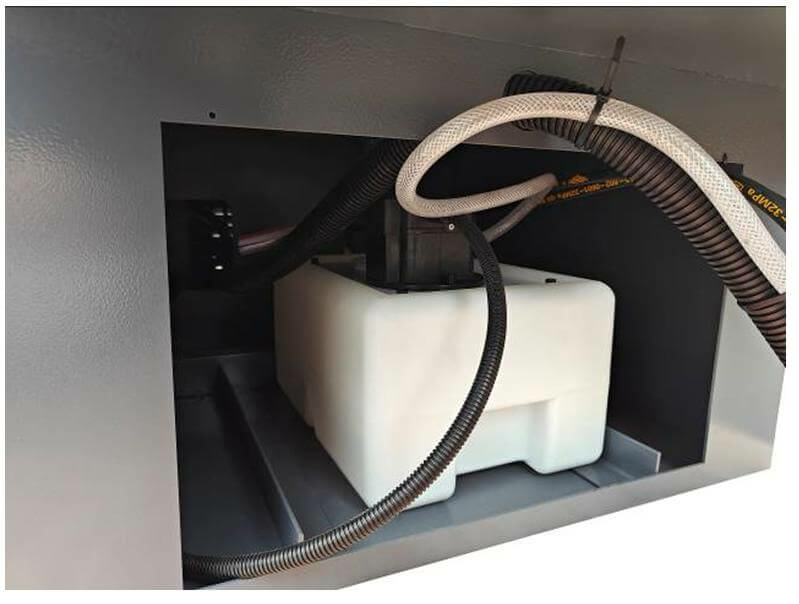

	Станок оснащен удобной емкостью для СОЖ.
	В стандартной комплектации станок оснащен датчиком обрыва полотна.

Максимальная функциональность:

• На полуавтоматических станках процесс резки (запуск пилы – опускание рамы – остановка пилы – поднятие рамы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется автоматически.
• Станок Metal Master BSM-400 MFR разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать максимальные распилы полых заготовок (труб) диаметром до 400 мм.
• В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворотную раму для резки под углом. Высота полотна 34 мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки. Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью переключателя на пульте управления (2 режима скорости).
• Metal Master BSM-400 MFR реализует все преимущества ленточнопильных станков:
  • Возможность поворота 90°/60°/45°;
  • Подвижные направляющие с твердосплавными пластинками;
  • Две скорости вращения пильного полотна;

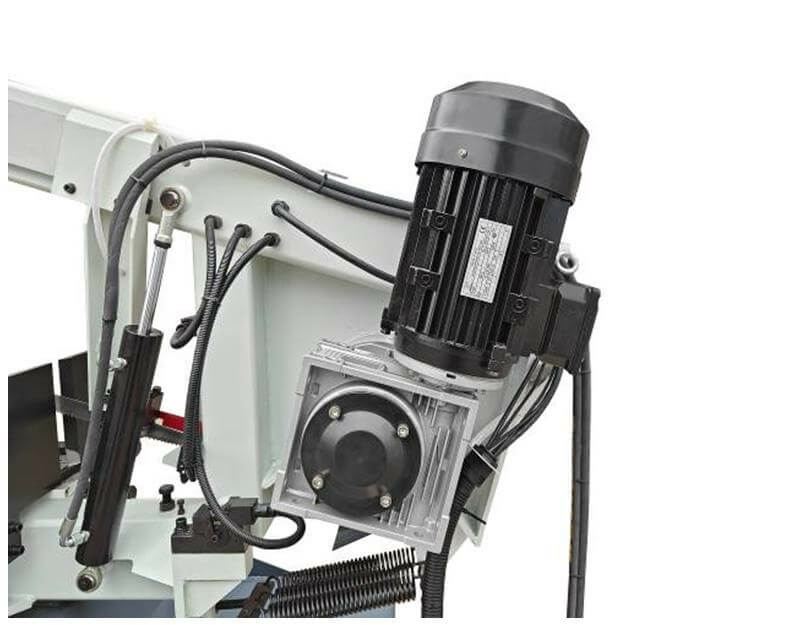

  • Прямое соединение двигателя с мотор – редуктором;
  • Ручное натяжение пильного полотна;
  • Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ.

В стандартную комплектацию станка входят:

• Система подвода СОЖ;
• Биметаллическое ленточное полотно;
• Инструкция на русском языке.

• Поворот ° 90°/60°/45°
• Размер полотна 4405×34×1.1
• Скорость движения полотна, м/мин 48/70
• Модель BSM-400 MFR
• Type Полуавтоматический ленточнопильный станок
