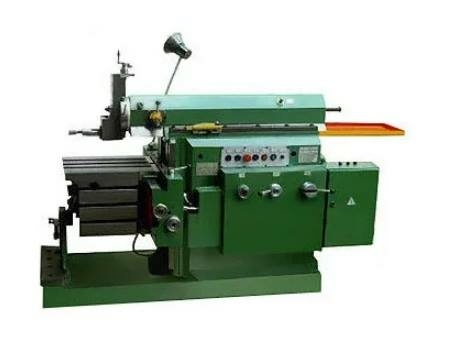

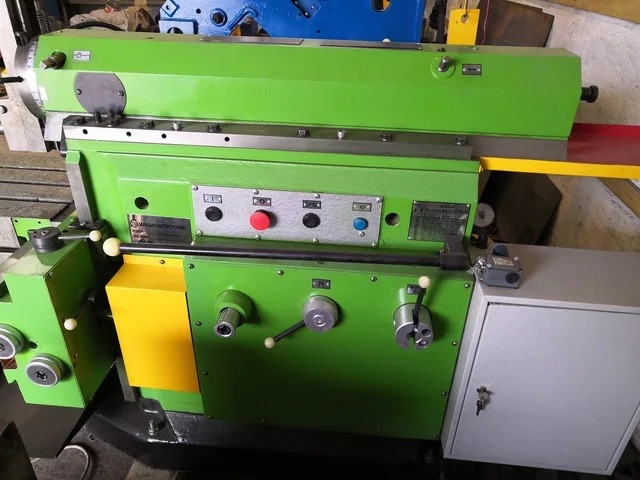

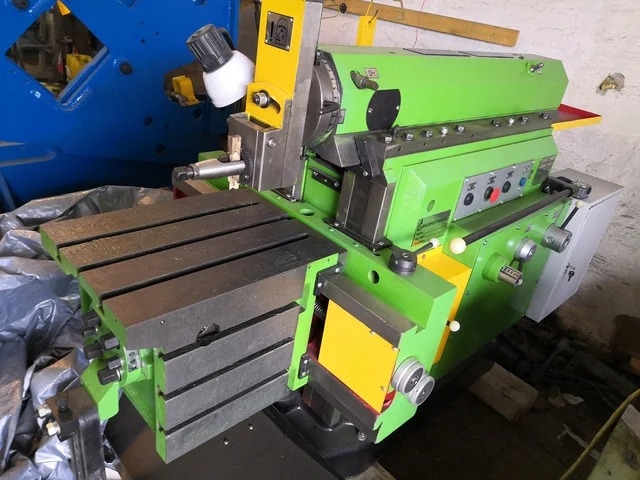

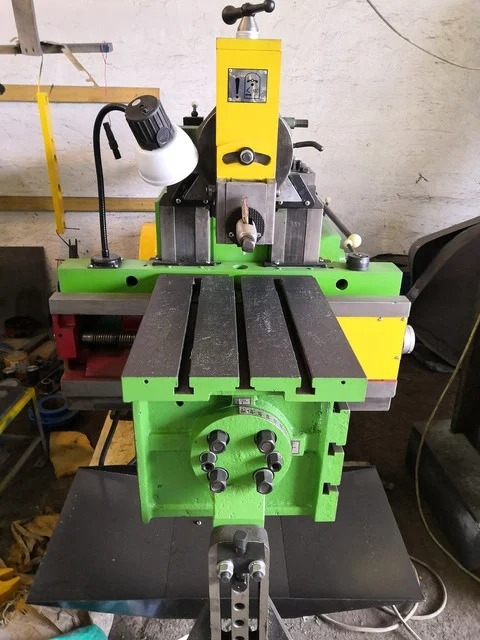

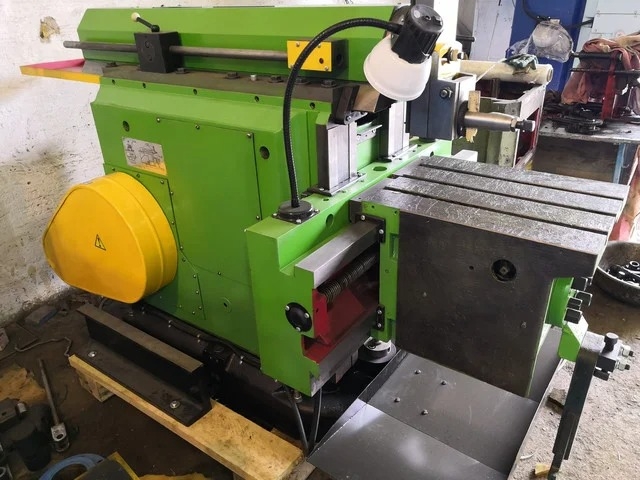

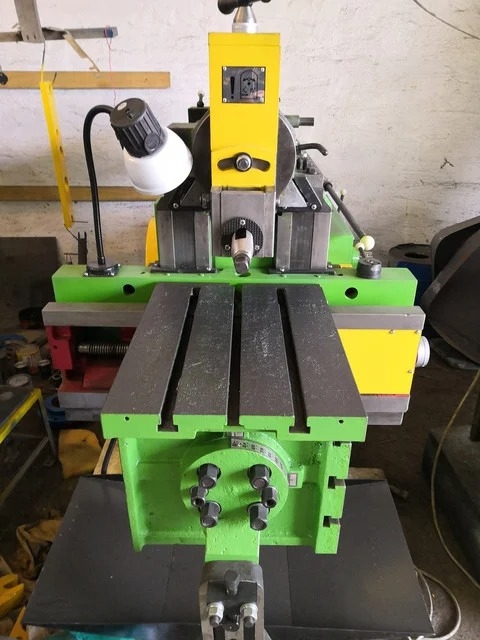

Поперечно-строгальный станок 7307
Поперечно-строгальный станок 7307 от компании 'Невастанкомаш' - это надежное и высокоточное оборудование, которое позволяет производить обработку деталей с высокой точностью и качеством.
Поперечно-строгальный станок 7307 предназначен для точной обработки деталей из различных материалов, таких как металл, дерево, пластик и другие.
Поперечно-строгальный станок 7307 предназначен для обработки резцом горизонтальных, вертикальных и наклонных, плоских и фасонных поверхностей, а также для прорезания пазов, канавок.
Станки поперечно-строгальные модели 7307 предназначены для работы в механических цехах машиностроительных заводов, в инструментальных и ремонтных цехах других отраслей промышленности.
Поперечно - строгальный станок изготавливается заводом в двух исполнениях: в исполнении с прямоугольным неповоротным столом (основное исполнение) и в исполнении с универсальным поворотным столом (изготавливается по заказу за отдельную плату).
Поперечно-строгальный станок 7307 предназначен для обработки резцом плоских и фасонных поверхностей (горизонтальных, вертикальных, наклонных), а также для прорезания всевозможных пазов и канавок в деталях с длиной обработки до 500 мм. Он применяется в механических цехах машиностроительных заводов для индивидуального и мелкосерийного производства.
Ползун с суппортом резцовой головки с остроугольными направляющими имеет регулировочный клин для регулировки зазоров в процессе эксплуатации и механизм для изменения зоны резания (однорукояточный с выборкой зазоров в резьбе). Ползун перемещается при помощи кулисного механизма.
Механическая коробка скоростей с однорукояточным управлением и кулисный механизм обеспечивают движение ползуна с восьмью скоростями и различной длиной хода.
Коробка подач обеспечивает 20 подач стола.
Суппорт имеет ручную и механическую (автоматическую) (по заказу) подачи. При автоматической подаче, суппорт перемещается только вниз.
Стол имеет ручное, механическое и ускоренное перемещения. Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом.
Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка — от отдельного электродвигателя, включаемого с кнопочной станции.
Для сбора стружки имеется стружкосборник.
Станок 7307 в основном исполнении изготавливается с прямоугольным неповоротным столом, а по особому заказу, за отдельную плату, — с универсальным поворотным столом.
Класс точности станка Н по ГОСТ 9—82Е.
Точность обработанной детали до 0,03 мм на длине до 300 мм.
Чистота обработки — не менее V5.
1. Выбирается режим резания. В него входят глубина резания t, подача s, скорость резания v. С целью сокращения основного технологического времени Та черновое строгание следует выполнять с возможно большей глубиной резания и меньшим числом проходов i, стремясь по возможности произвести обработку за один проход.
2. Глубину резания t можно определить по формуле:
t = ∆/i,
где ∆— припуск; i — число проходов.
3. Проводится наладка станка в последовательности:
4. Проводится чистовое строгание плоскости. Шероховатость обработанной поверхности сравнивается с эталоном
12. Стол*** - 730762000
* По особому заказу.
** Только у станка с универсальным поворотным столом.
*** Только у станка с прямоугольным неповоротным столом.
Поперечно-строгальный станок модели 7307 состоит из основных узлов. На правой стороне станка смонтирована чугунная коробка подач, в которой находится механизм горизонтальной подачи стола.
К передней части станка крепится узел стола, состоящий из поперечины, салазок и собственно стола.
На задней части станка на чугунном кронштейне установлен электродвигатель.
На верхних направляющих станины собран узел ползуна, в котором с правой стороны вмонтирован механизм вертикальной механической подачи суппорта, а в передней его части укреплен суппорт.
Кулисный механизм, коробка скоростей и узел смазки смонтированы внутри станины.
Кинематика ставка предусматривает:
При настройке на станке перемещаются вручную:
На станке установлен трехфазный короткозамкнутый асинхронный электродвигатель 4А112М4А.
На станке применяются следующие величины напряжений переменного тока при частотах 50...60 Hz:
Выбор рабочего напряжения силовой цепи и местного освещения производит заказчик.
Для освещения рабочего места смонтирован на поперечине светильник СГС-1-1В с лампой. В нише поперечины с рабочей стороны установлены кнопки управления для пуска - «1» и остановки «0» главного привода и лампа, сигнализирующая о включении вводного автомата. Шкаф управления установлен на задней стенке станины. Ввод питающих проводов выполнен снизу через концевое соединение 1/2" проводом ПГВ сечением не менее 1,5 mm2 черного цвета для линейных проводов и зелено-желтого цвета для заземления.
