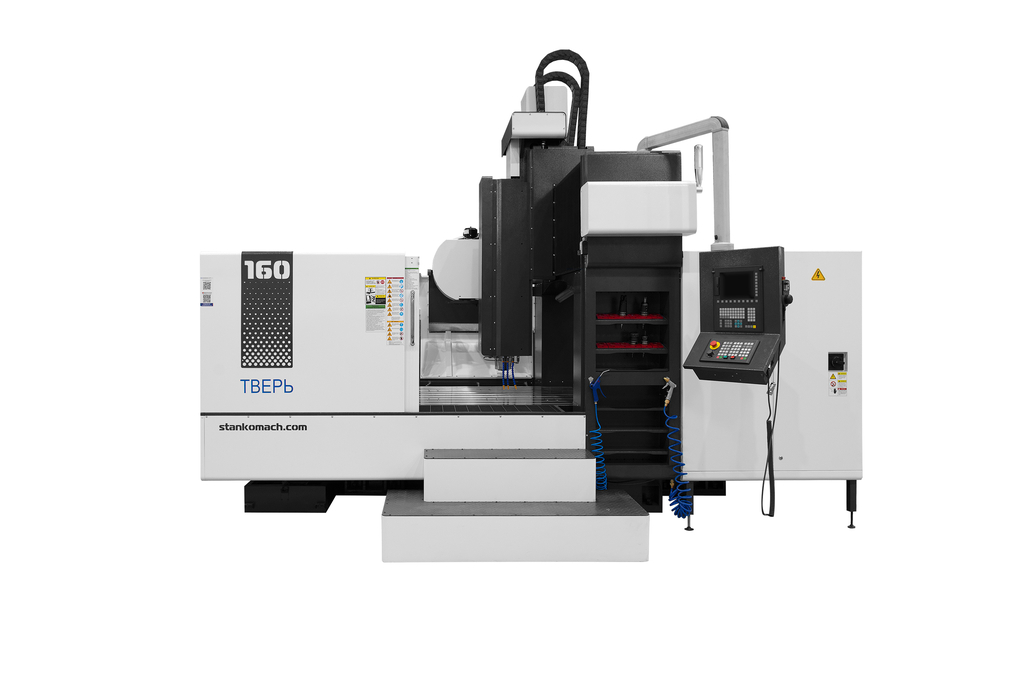

Портальный обрабатывающий центр ФП160-1.5МФ3/4/5

Код товара: 104601

Под заказ

24 000 000 ₽

С НДС

от 666667 ₽/мес

в лизинг

Окупаемость: от 160 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Тверь, ул. Академика Туполева, 124

Преимущества

Возможна расширенная гарантия до 36 месяцев. ПНР - бесплатно.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

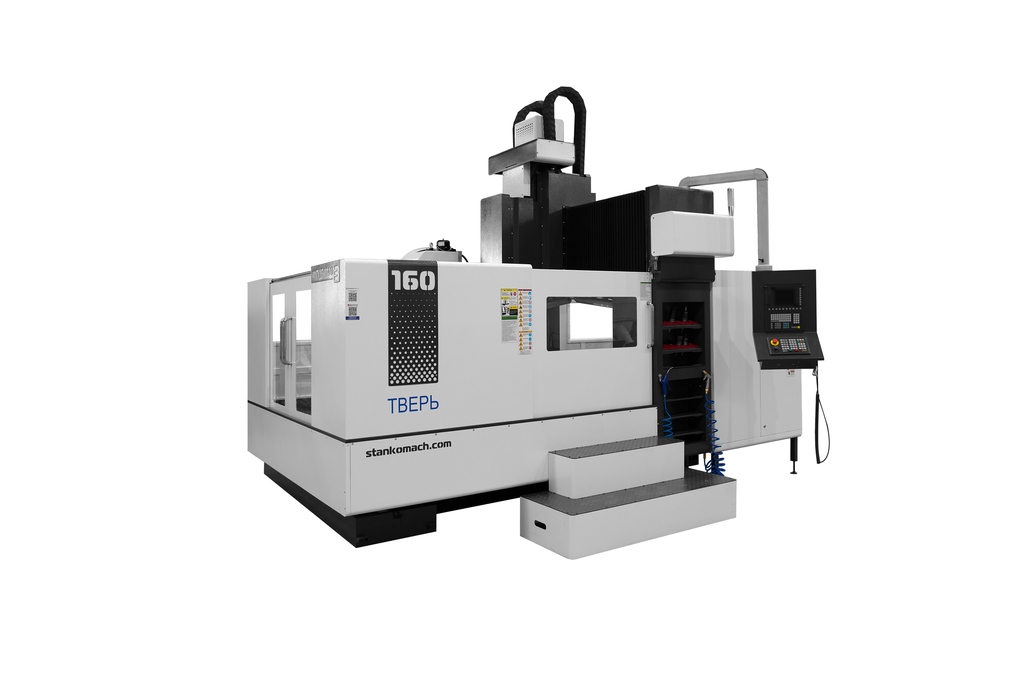

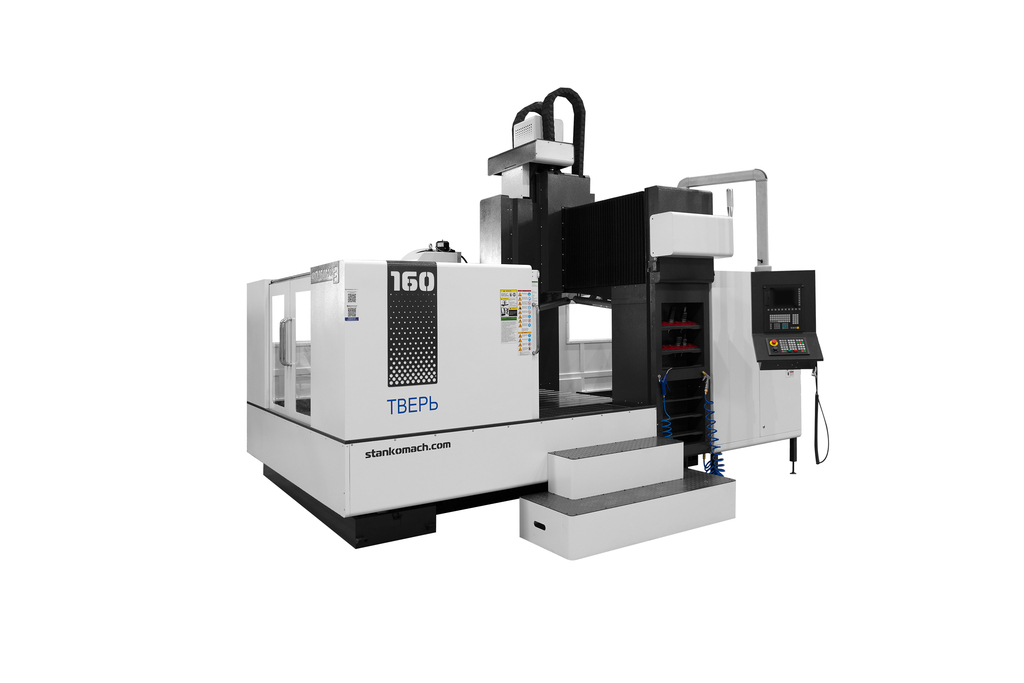

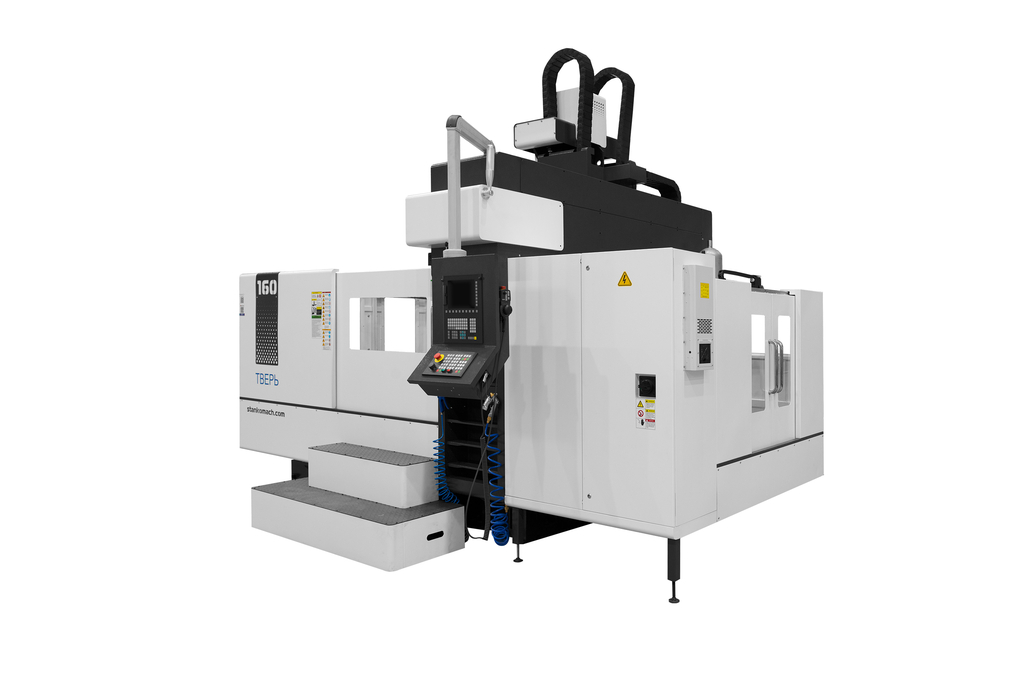

Портальный обрабатывающий центр ФП160МФ3 повышенной жесткости с большим рабочим столом, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и с конусом шпинделя BT40. Предназначен для работы с черными и цветными металлами при черновой и чистовой обработке. Портальный обрабатывающий центр ФП160МФ3 будет востребован в инструментальной, станкостроительной, аэрокосмической, энергетической и других отраслях промышленности.

Ниже представлены примеры изготавливаемых на станке изделий.

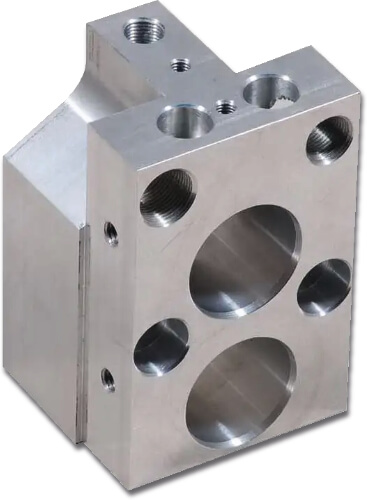

	Блок Машиностроение

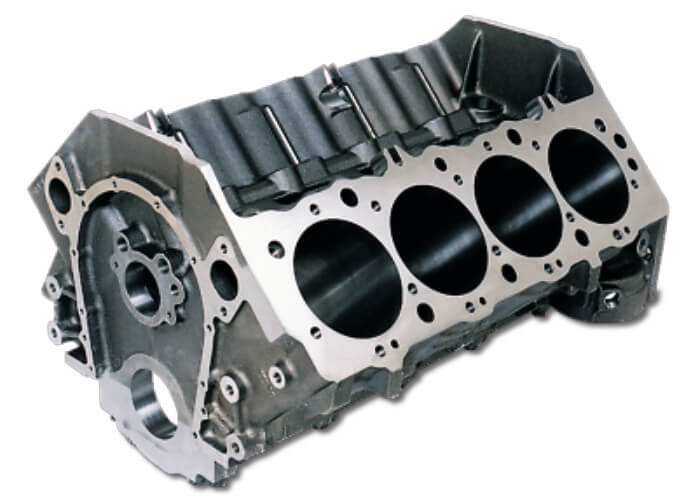

	Блок цилиндров Двигателестроение

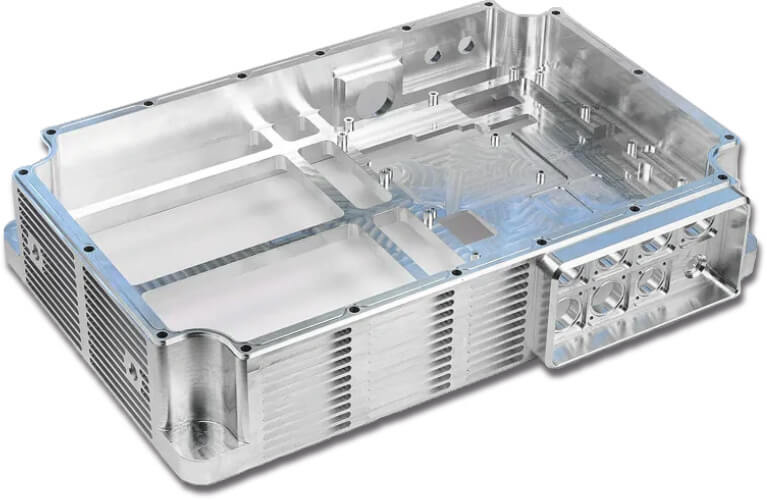

	Корпус Приборостроение

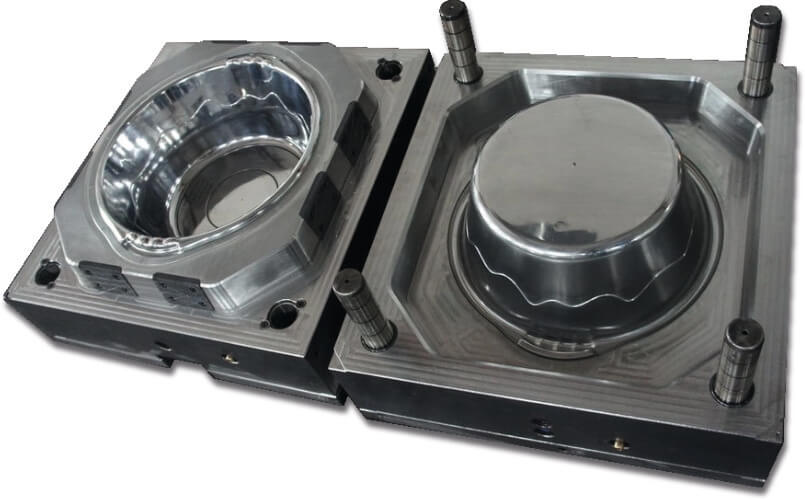

	Пресс-форма Литейное производство

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка

Характеристика	Значение

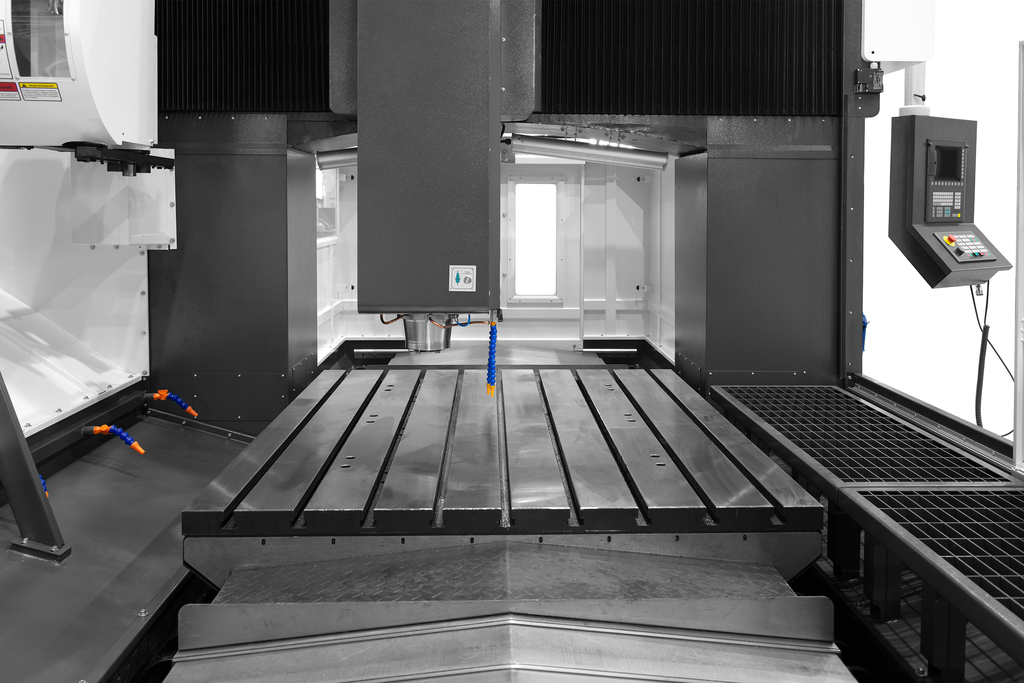

Рабочий стол, мм	1700х1400
Промежуток (мм) х Ширина (мм) х Количество Т-образных пазов (шт.)	150х22х9
Максимальная нагрузка на стол, кг	3500
Расстояние от торца шпинделя до поверхности рабочего стола, мм	200—900
Подготовка в э/шкафу под 4ю ось	Да
Поворотный стол	Опция
Диаметр поворотного стола, мм	320
Класс точности станка	Н
Расстояние между колоннами, мм	1580
Рабочий стол (ось С)
Оси
X/Y/Z, Перемещение, мм	1700/1500/700
X/Y/Z, Тип направляющих	Качения / Качения / Скольжения
X/Y/Z, Скорость быстрых перемещений, м/мин.	15/15/10
Скорость рабочей подачи, мм/мин.	1—10000
Наклонный шпиндель (Ось А)
Шпиндельная бабка
Мощность электродвигателя шпинделя, кВт	15/11
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м	95/70
Частота вращения шпинделя, об/мин.	до 12000
Хвостовик инструмента	BT40х45 град.
Конус шпинделя	ISO40
Тип магазина	Манипулятор
Емкость магазина инструмента, шт.	24
Максимальный диаметр/длина сменного инструмента, мм	80(150)/300
Максимальная масса инструмента, кг	8
Время смены инструмента на 1 позицию/полная, сек	1.25/2.5
Тип разгрузки шпиндельной бабки	Гидроцилиндр
Охлаждение шпинделя	Масляный чиллер
Расточная планшайба
Прочее
Система ЧПУ	СМК
Система измерения инструмента	Опция
Система измерения детали	Опция
Тип стружкосборника	Ленточный и шнековые
Требуемое давление воздуха, МПа	0.6
Емкость бака СОЖ, л	350
Номинальный потребляемый ток, А	94
Габаритные размеры (ДхШхВ), мм	4505х3380х3714
Масса нетто, кг	15000
Масса брутто, кг	15500
Состояние для транспортировки	В разобранном виде
Примечание	Габаритные размеры указаны без открытых дверей и приставного оборудования

Комплект поставки станка

Масляный холодильник шпинделя
Устройство автоматической смены инструмента с манипулятором на 24 позиции
Устройство зажима/разжима инструмента
Система обдува конуса шпинделя при смене инструмента
Кабинетная защита зоны резания с блокировкой и контролем закрытия
Рабочее освещение и лампа индикации состояния станка
Пластинчатый транспортер и тележка под стружку
Пистолет для обдува воздухом готовых деталей
Пистолет СОЖ
Система подачи СОЖ в зону резания
Система подачи сжатого воздуха в зону резания
Подготовка под подачу СОЖ высокого давления (до 30 Бар)
Сепаратор СОЖ
Электрошкаф с теплообменником
Линейные направляющие
ШВП по трем осям
Телескопическая защита направляющих
Инструмент для обслуживания станка в ящике
Руководство оператора и документация по обслуживанию станка

Дополнительные опции

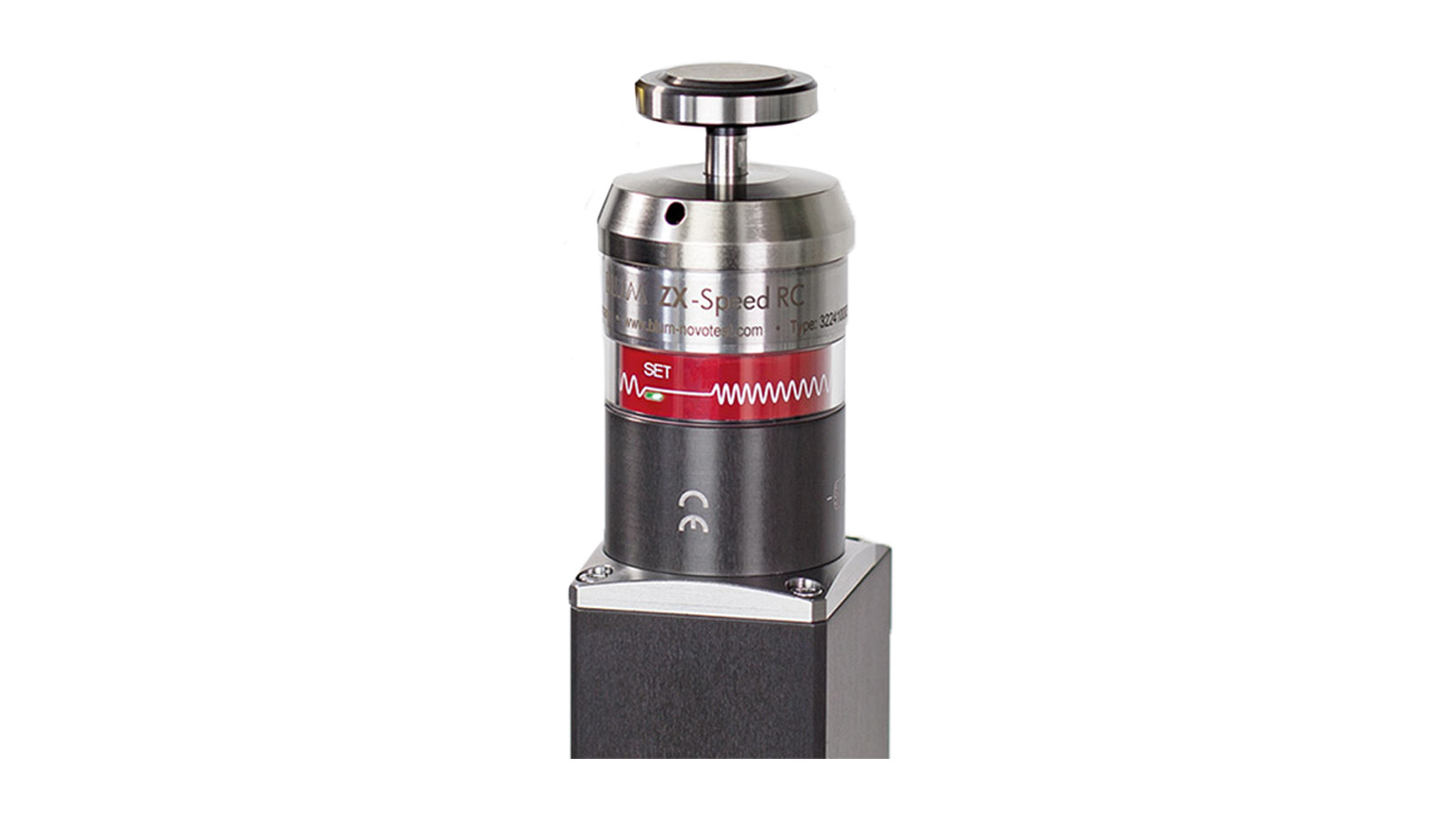

	Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная

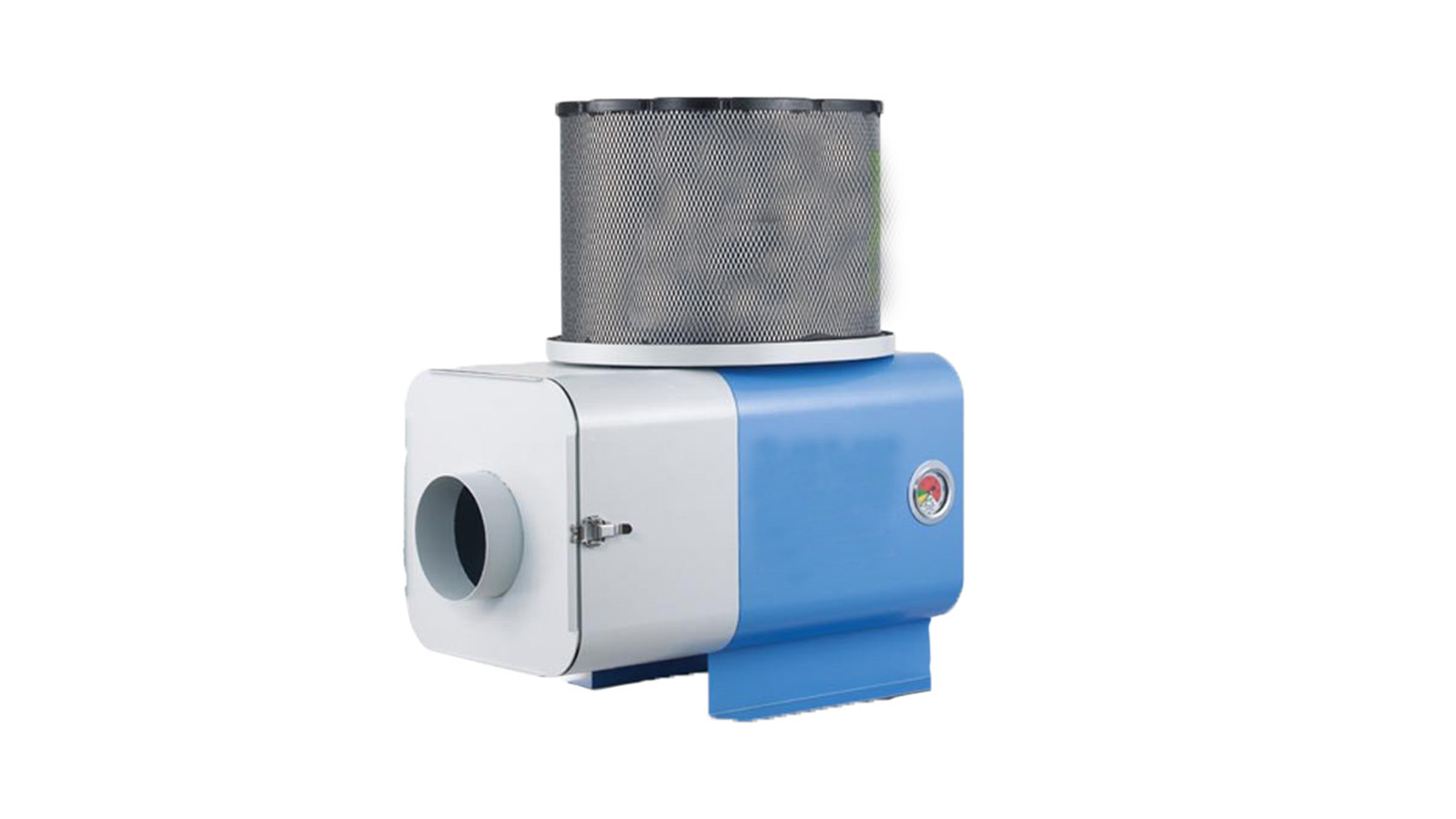

	Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков

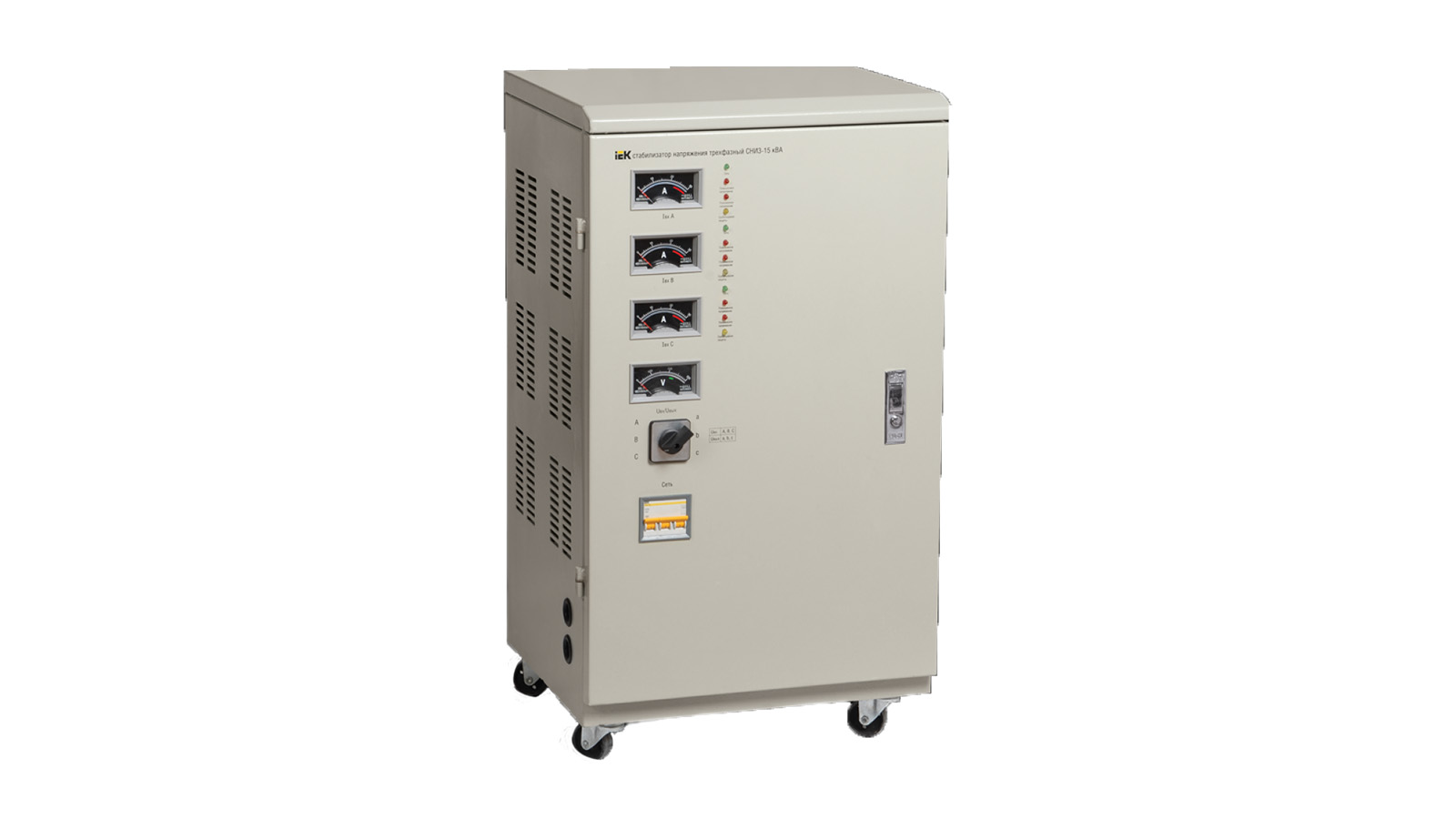

	Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс

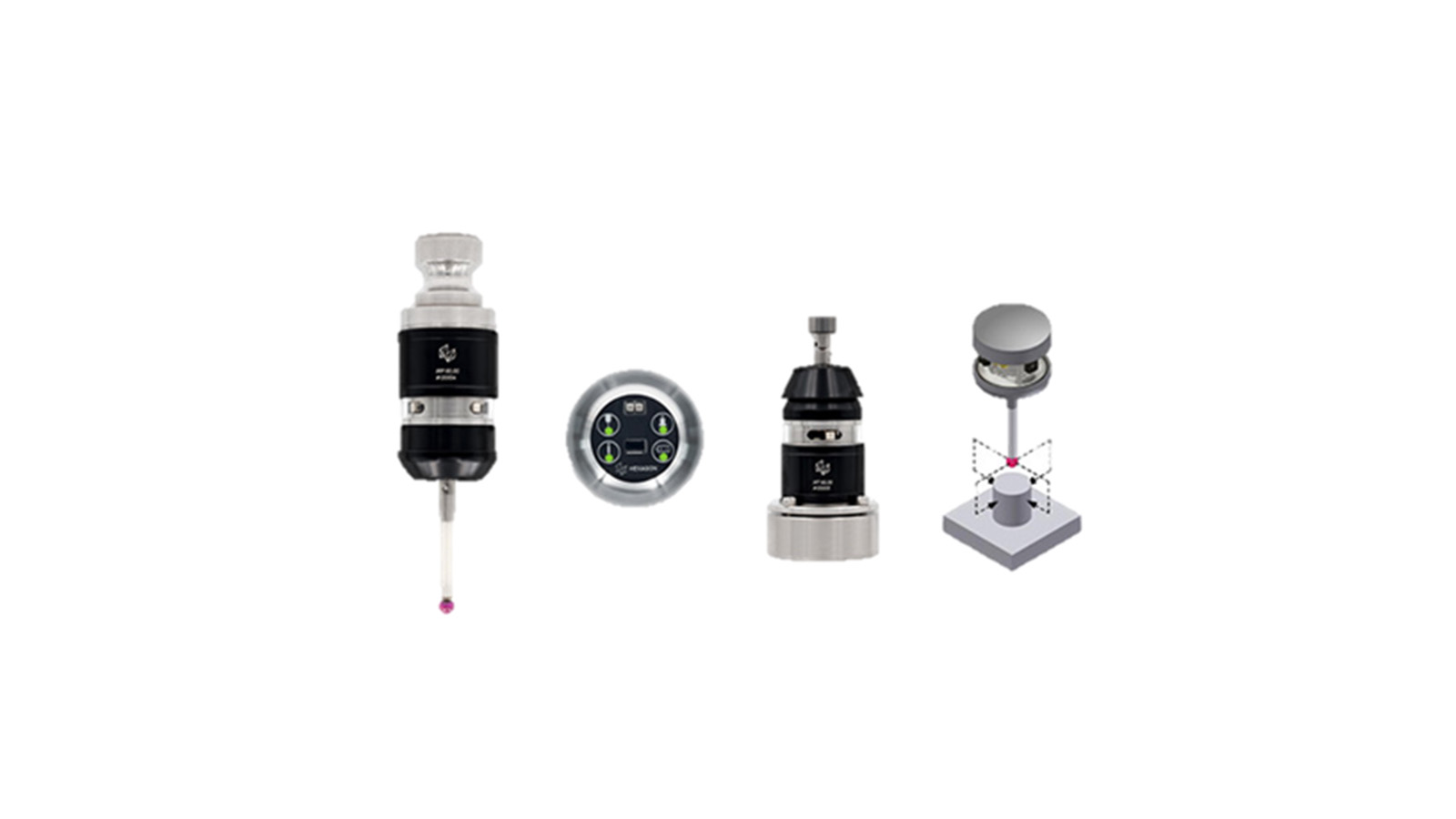

	Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента

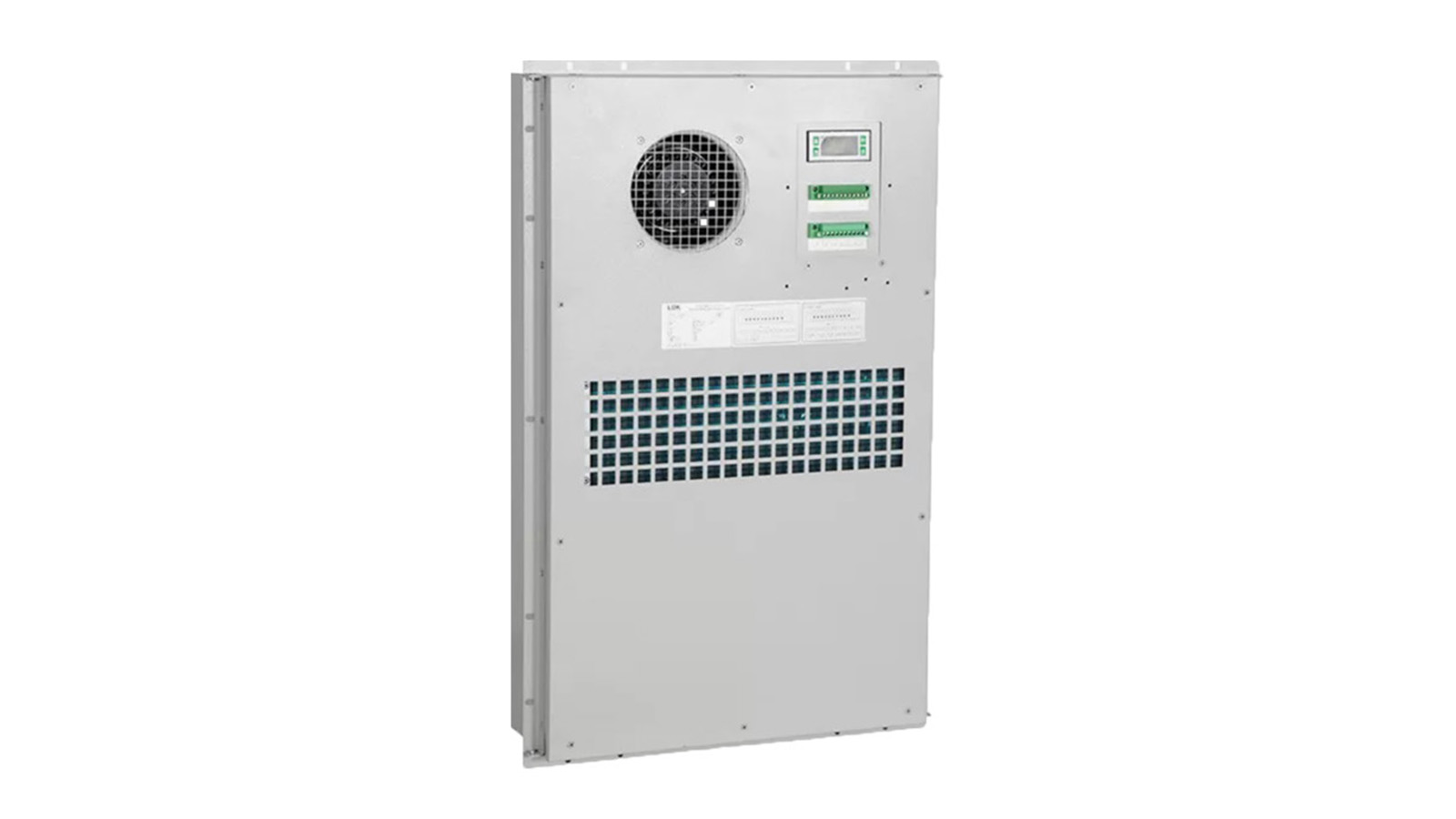

	Кондиционер электрошкафа Предназначен для эффективного отвода избыточного тепла из электрических шкафов ЧПУ станков, с целью обеспечения оптимальной температуры
	Система измерения Hexagon Комплект измерительной системы инструмента и детали

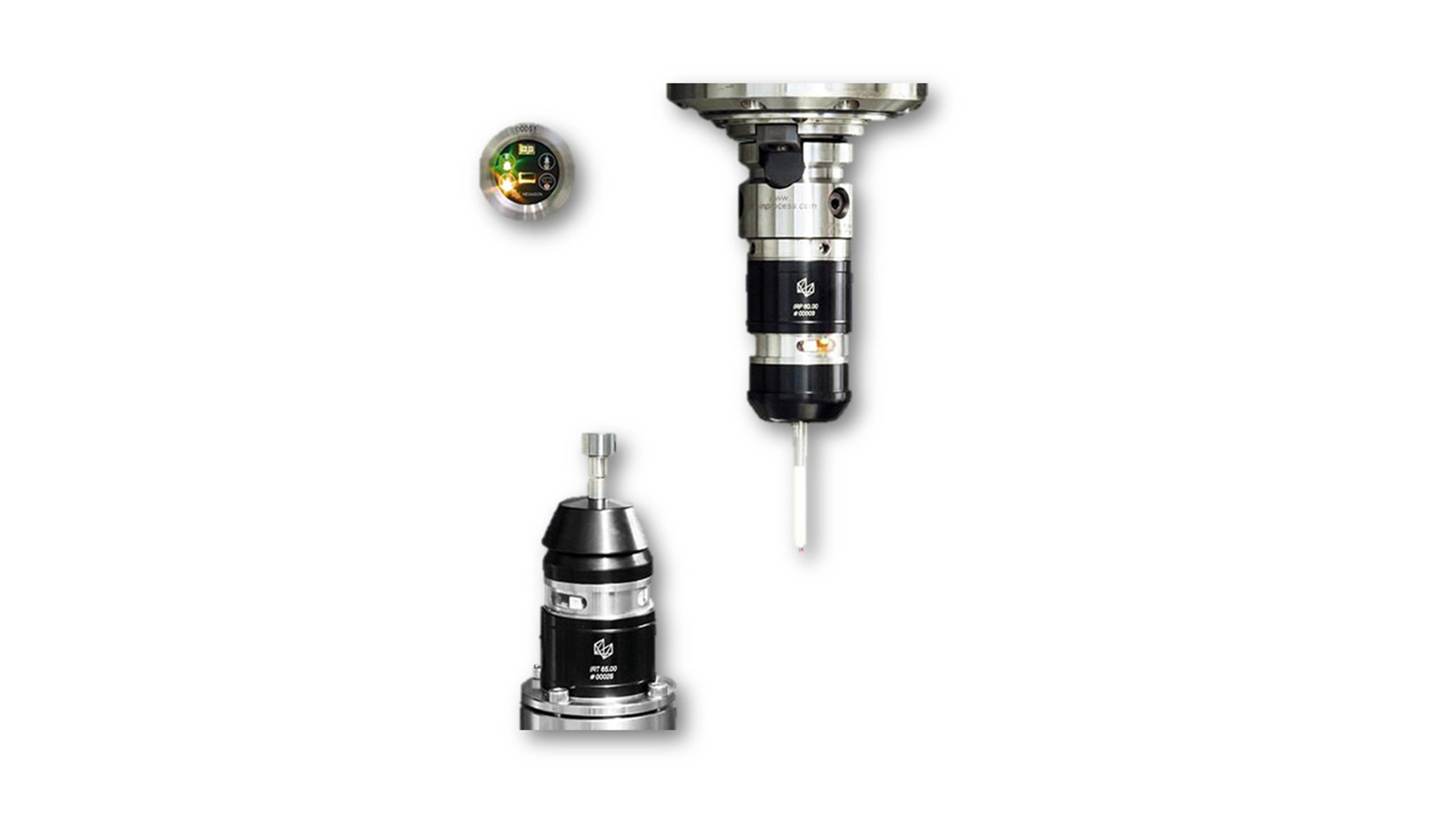

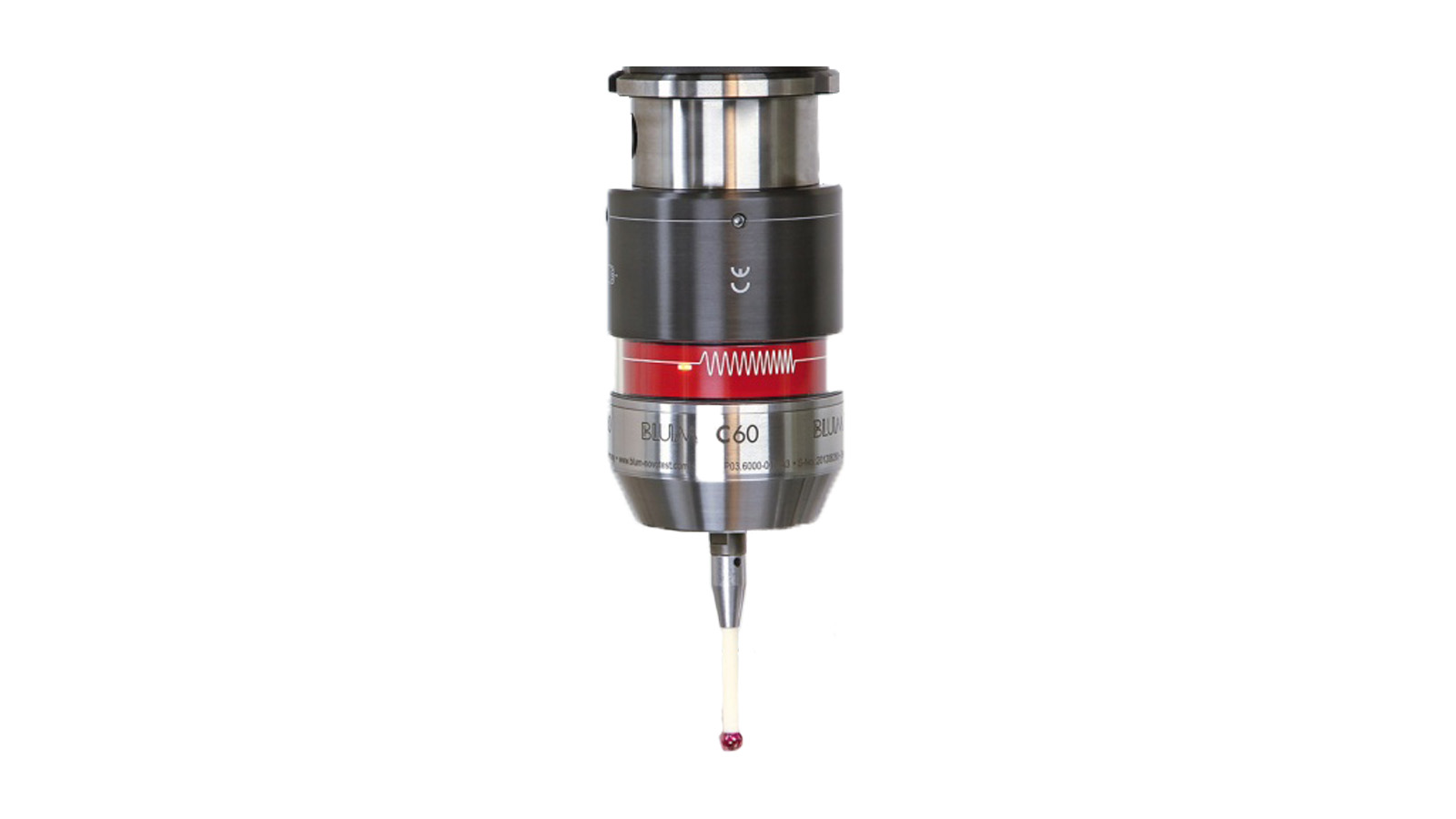

	Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио
	Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента

Длина стола, мм 1700х1400
Конус шпинделя BT40х45
Макс. обороты 12000
Модель ФП160-1.5МФ3/4/5
Type Портальный обрабатывающий центр
Макс.обороты 12000
