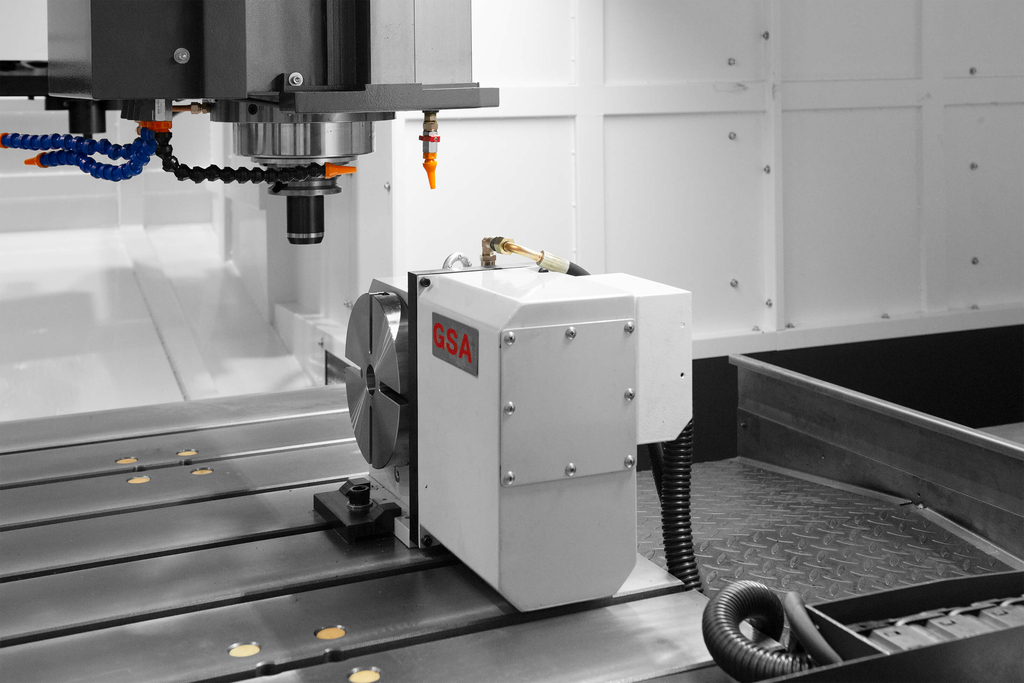

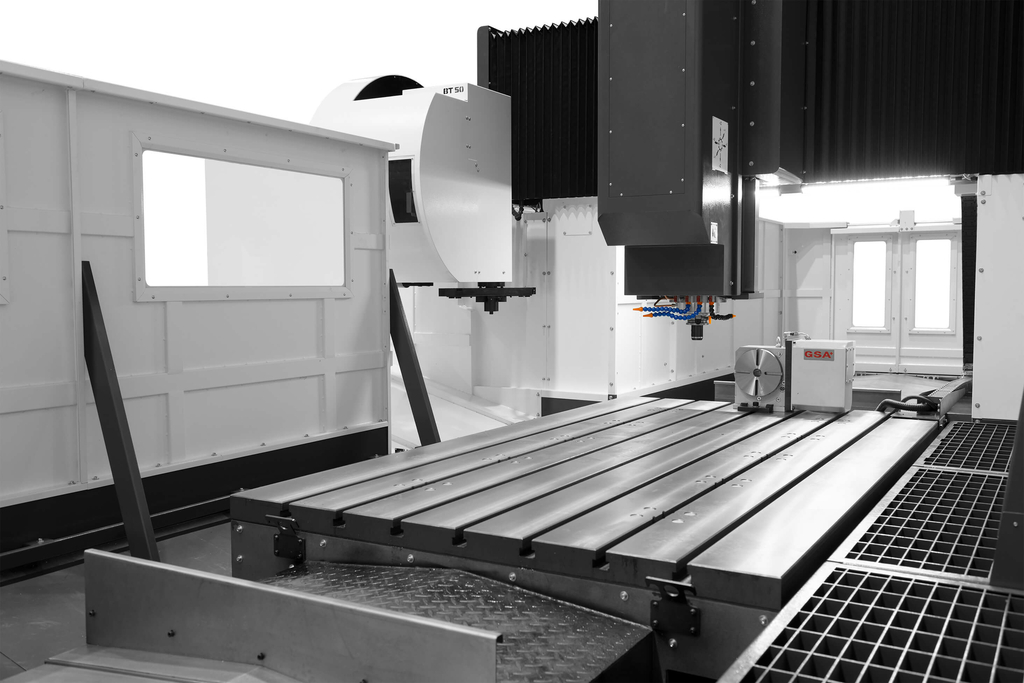

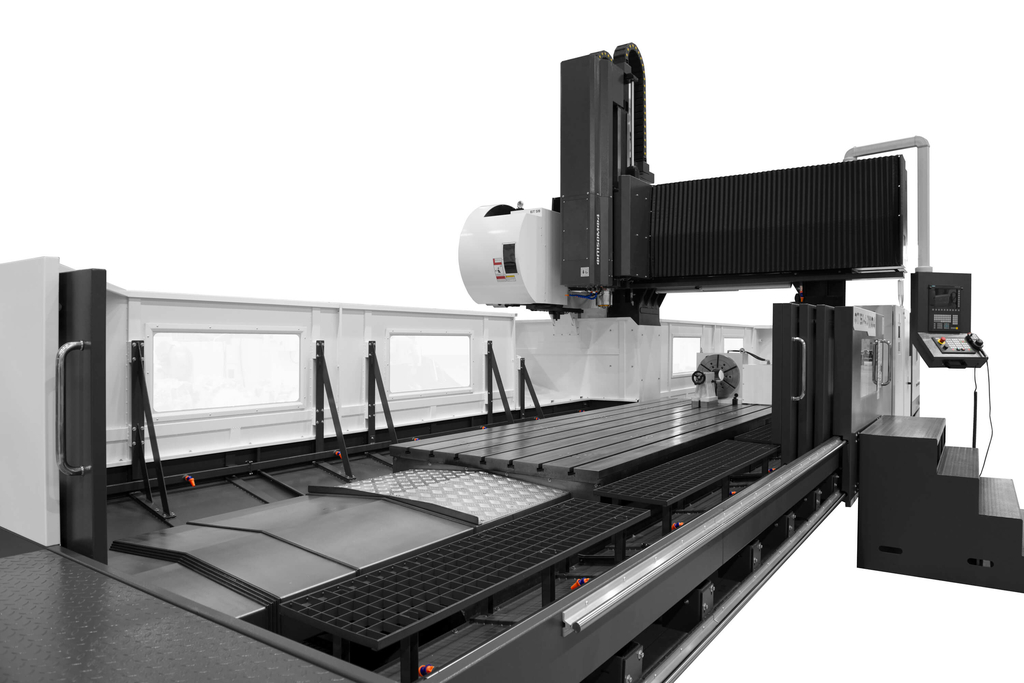

Портальный обрабатывающий центр ФП160-2.5МФ3/4/5
(голосов 0)
Артикул: fp-160-2-5-mf-3 Код товара: 104605
Под заказ

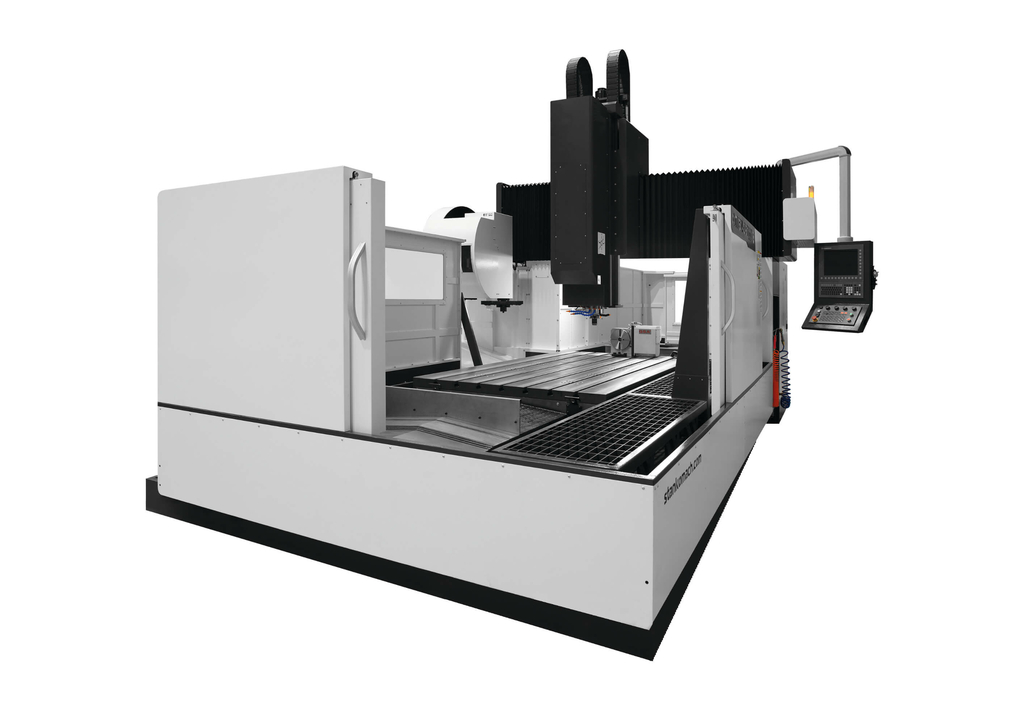

Портальный обрабатывающий центр ФП160-2.5МФ3 повышенной жесткости с большим рабочим столом, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и с конусом шпинделя BT50. Предназначен для работы с черными и цветными металлами при черновой и чистовой обработке. Портальный обрабатывающий центр ФП160-2.5МФ3 будет востребован в инструментальной, станкостроительной, аэрокосмической, энергетической и других отраслях промышленности.
Ниже представлены примеры изготавливаемых на станке изделий.
 |

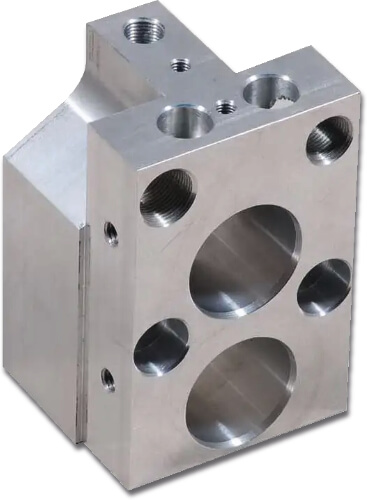

Блок Машиностроение |
 |

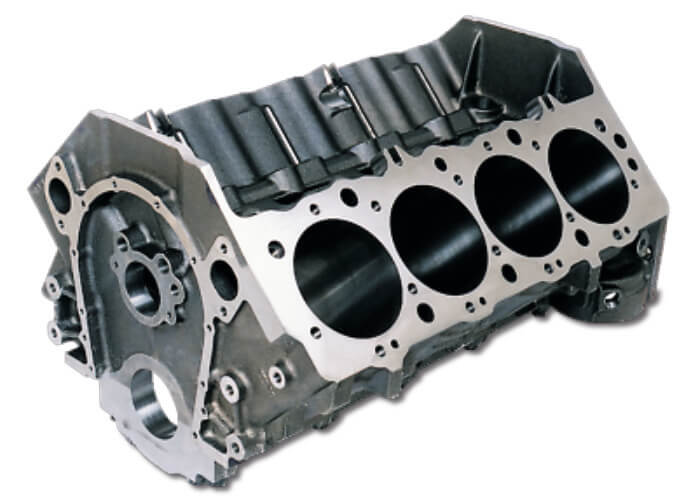

Блок цилиндров Двигателестроение |
 |

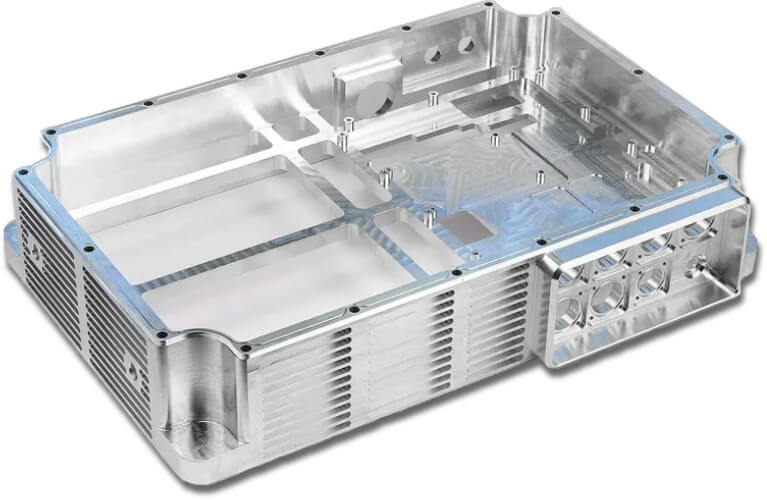

Корпус Приборостроение |
 |

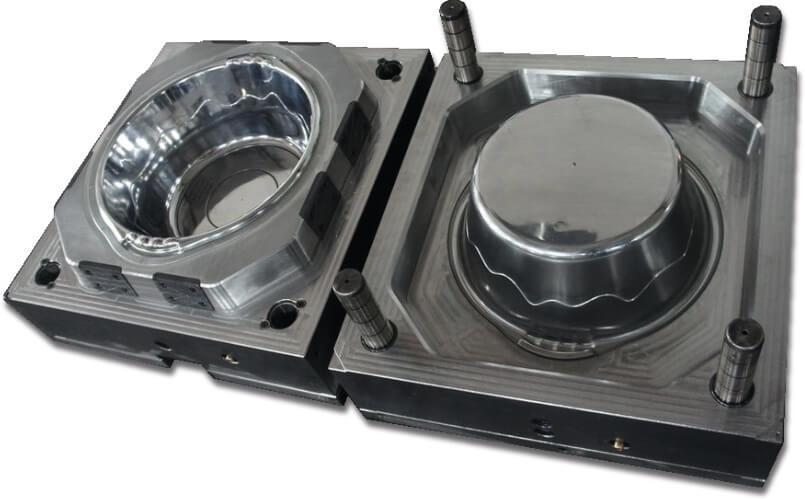

Пресс-форма Литейное производство |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 1400х2500 |
| Промежуток (мм) х Ширина (мм) х Количество Т-образных пазов (шт.) | 170х22х7 |
| Максимальная нагрузка на стол, кг | 6000 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 70—870 |
| Подготовка в э/шкафу под 4ю ось | Да |
| Поворотный стол | Опция |
| Диаметр поворотного стола, мм | 320 |
| Класс точности станка | Н |
| Расстояние между колоннами, мм | 1600 |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z, Перемещение, мм | 2700/1600/800 |
| X/Y/Z, Тип направляющих | Качения / Качения / Скольжения |
| X/Y/Z, Скорость быстрых перемещений, м/мин. | 8/12/12 |
| Скорость рабочей подачи, мм/мин. | 1—6000 |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 37/30 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 236/191 |
| Частота вращения шпинделя, об/мин. | до 6000 |
| Хвостовик инструмента | BT50x45 град. |
| Конус шпинделя | ISO50 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 24 |
| Максимальный диаметр/длина сменного инструмента, мм | 220(110)/350 |
| Максимальная масса инструмента, кг | 15 |
| Время смены инструмента на 1 позицию/полная, сек | 1.25/2.5 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Редуктор главного двигателя 1:4 | Опция |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Тип стружкосборника | Ленточный и шнековые |
| Требуемое давление воздуха, МПа | 0.6 |
| Емкость бака СОЖ, л | 400 |
| Номинальный потребляемый ток, А | 129 |
| Габаритные размеры (ДхШхВ), мм | 7453х4440х3578 |
| Масса нетто, кг | 20000 |
| Масса брутто, кг | 20500 |
| Состояние для транспортировки | В разобранном виде |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Масляный холодильник шпинделя
- Электрошкаф с теплообменником
- Сепаратор СОЖ
- Сервоприводы по осям
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Система обдува конуса шпинделя при смене инструмента
- Система подачи СОЖ в зону резания
- Инструмент для обслуживания станка в ящике
- Руководство оператора и документация по обслуживанию станка
- Транспортер ленточный для удаления стружки
- Кабинетная защита зоны резания (3/4)
Дополнительные опции
 |

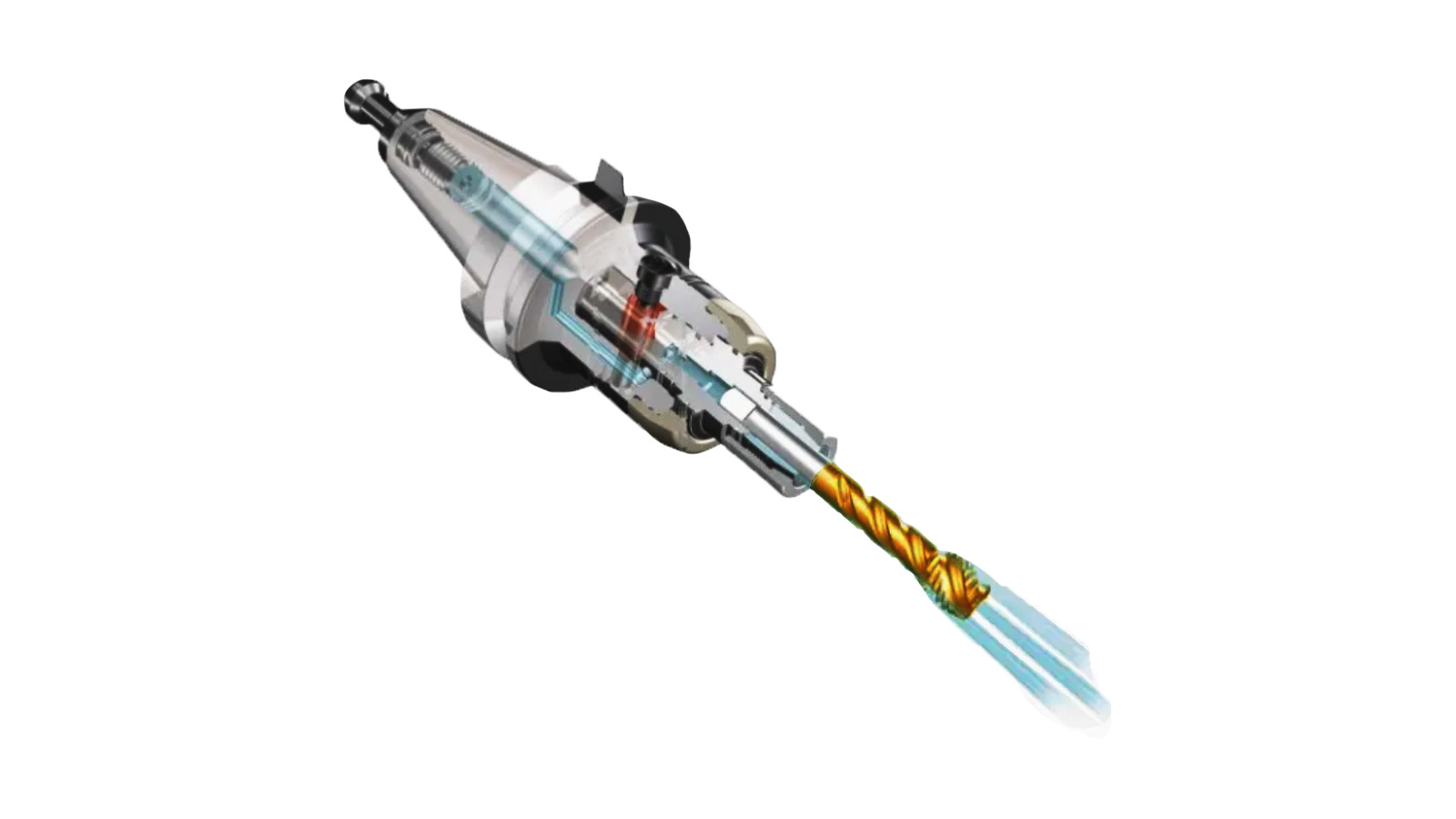

Подача СОЖ через шпиндель до 30 бар Производительное сверление глубоких отверстий (более 5-ти диаметров) |
 |

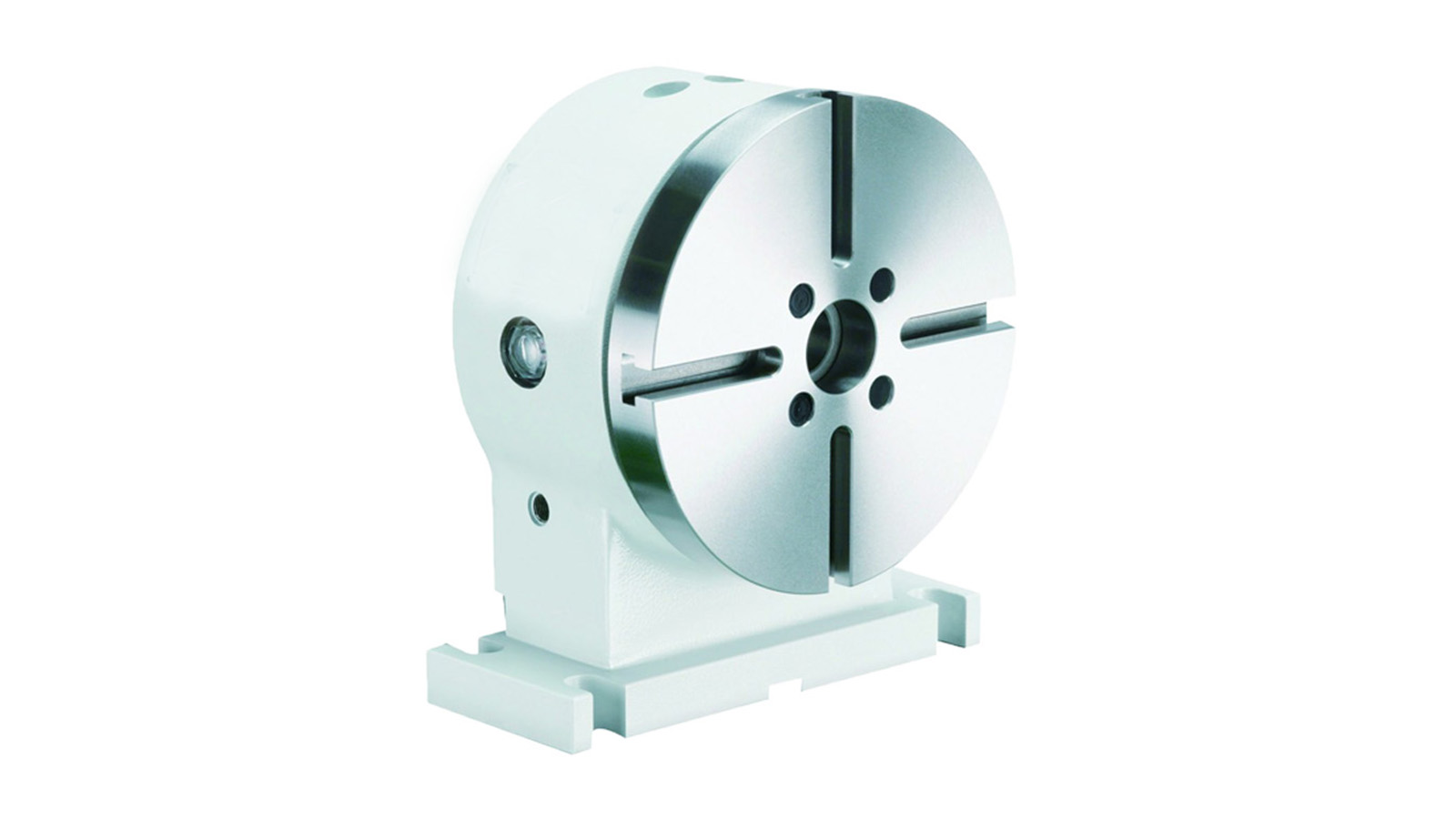

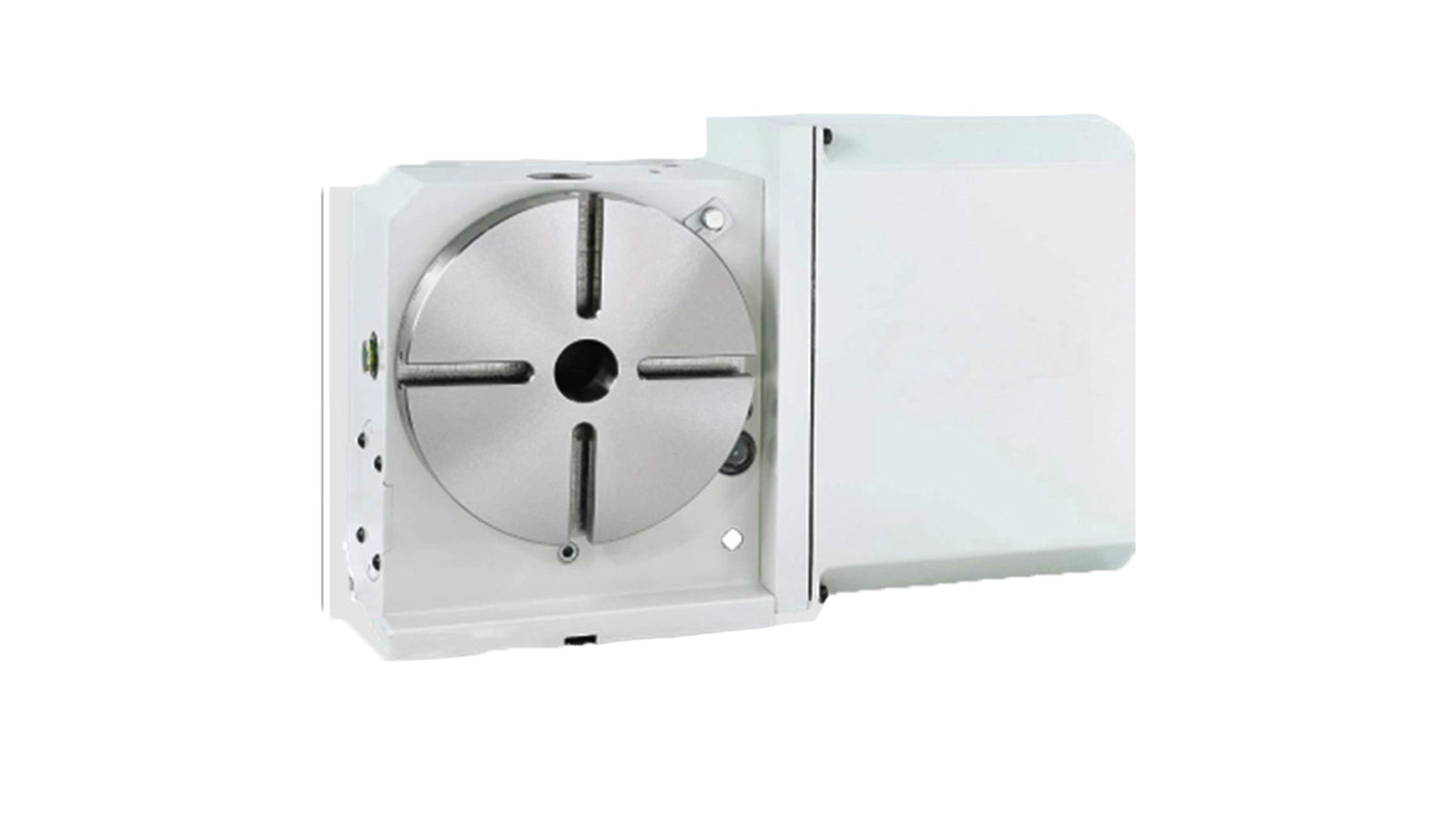

Поворотный стол (4-я ось) Добавляет ось «А», обработка сразу по 4-м координатам |
 |

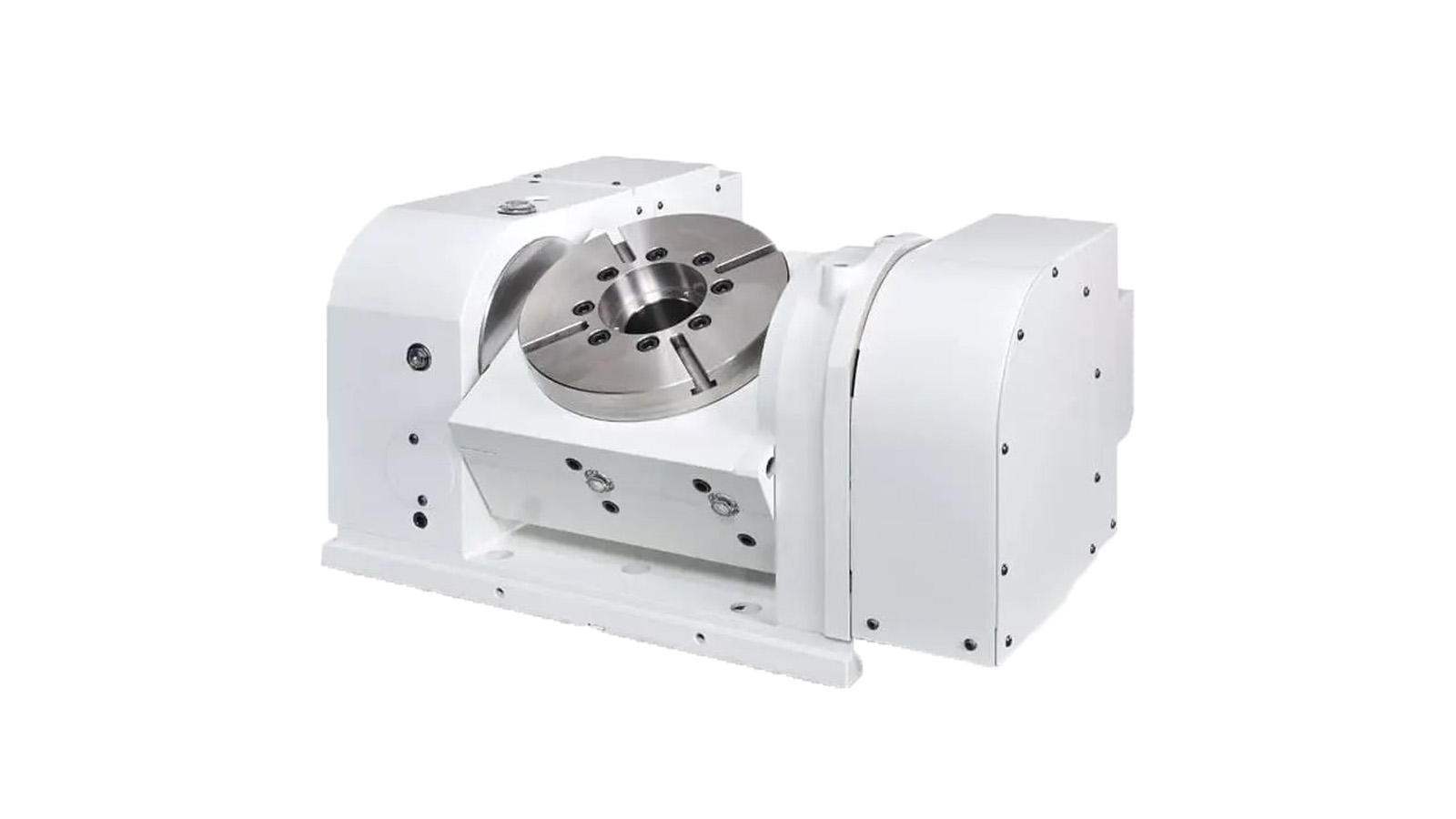

Наклонно-поворотный стол Обработка 4+1, максимальное приближение к 5-ти осевой обработке |
 |
Задняя бабка дискового типа Оснащена гидравлическим тормозом, повторяет движение 4-ой оси |
 |

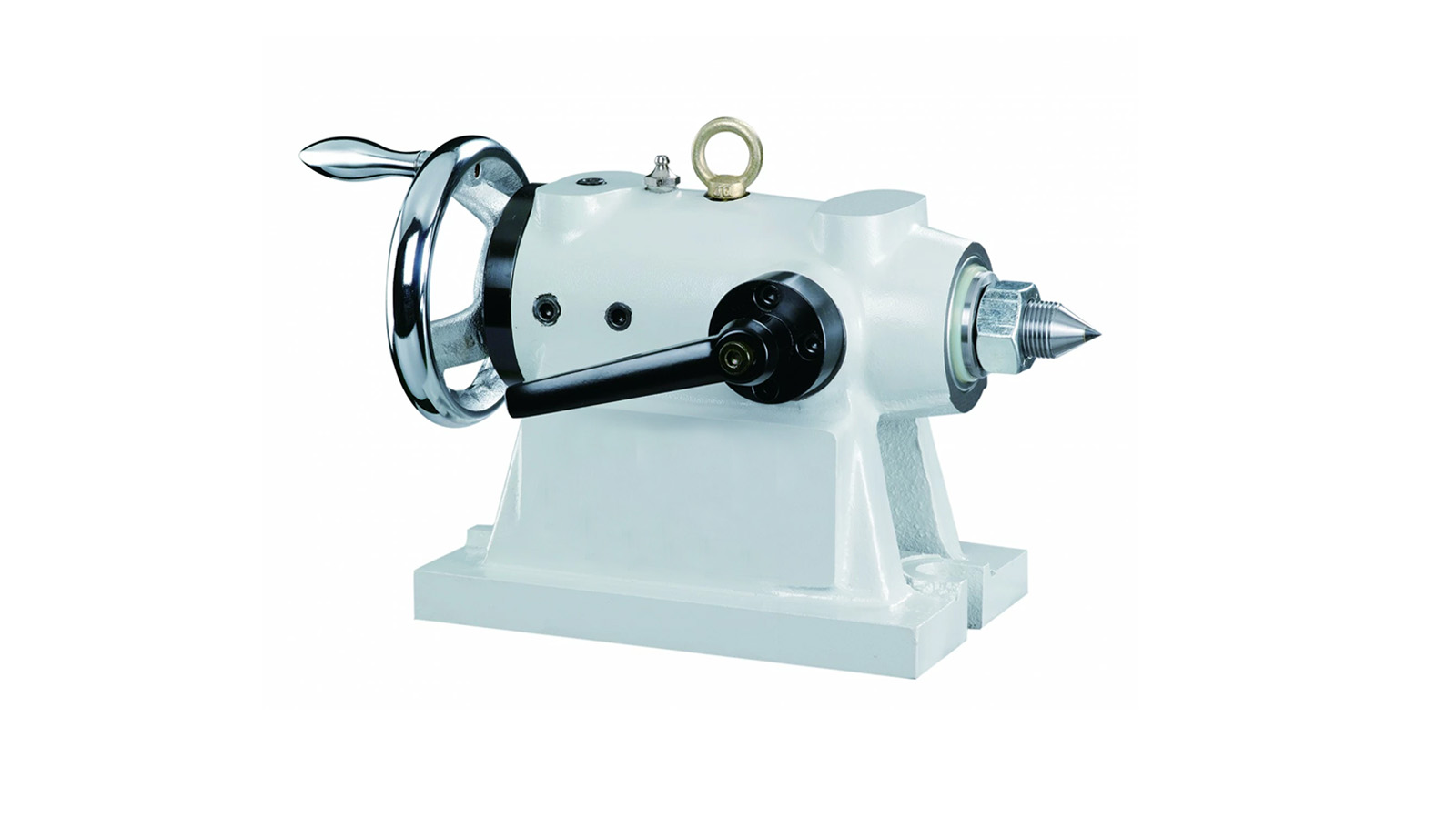

Механическая задняя бабка Фиксация заготовки в центрах |
 |

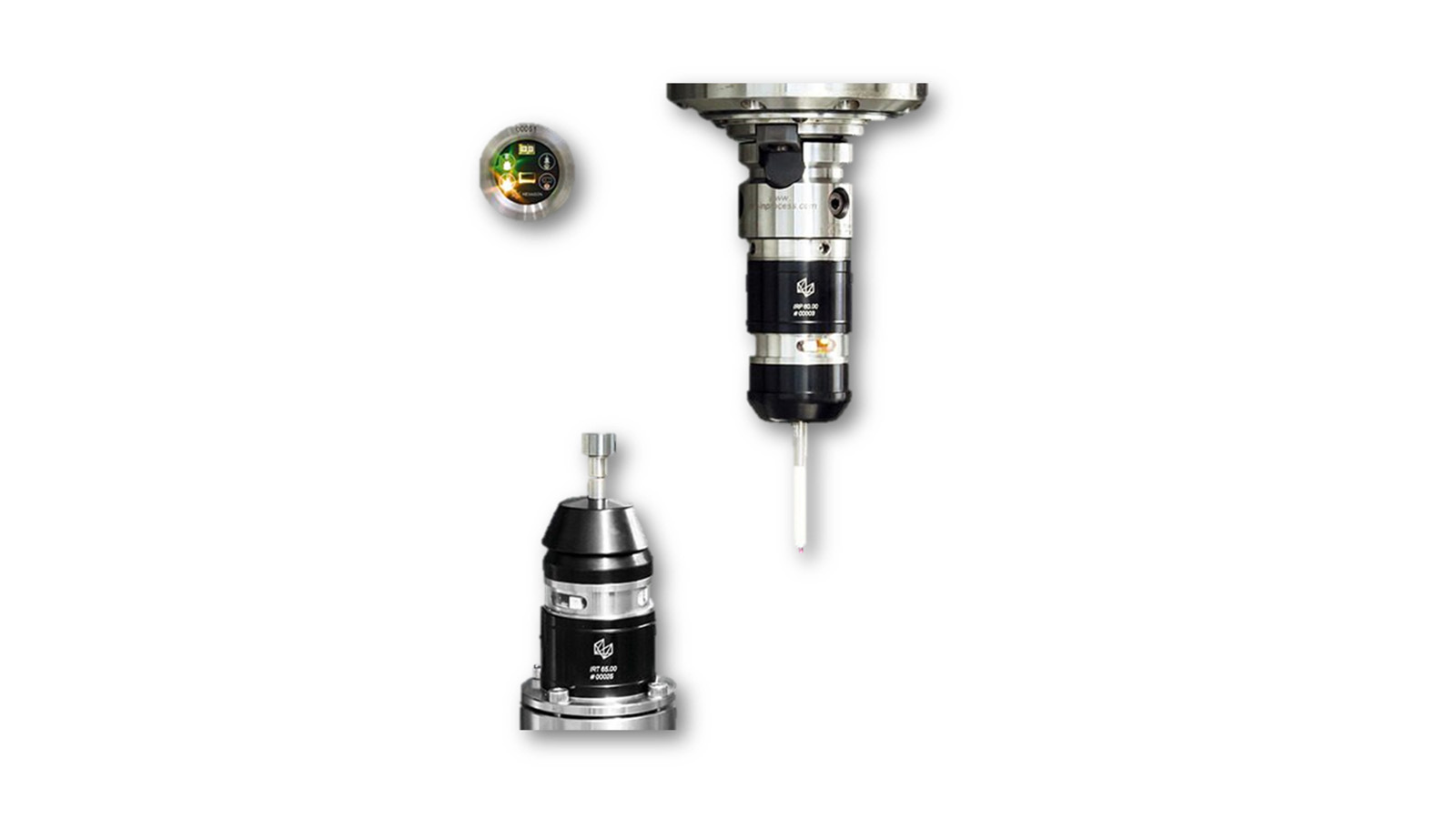

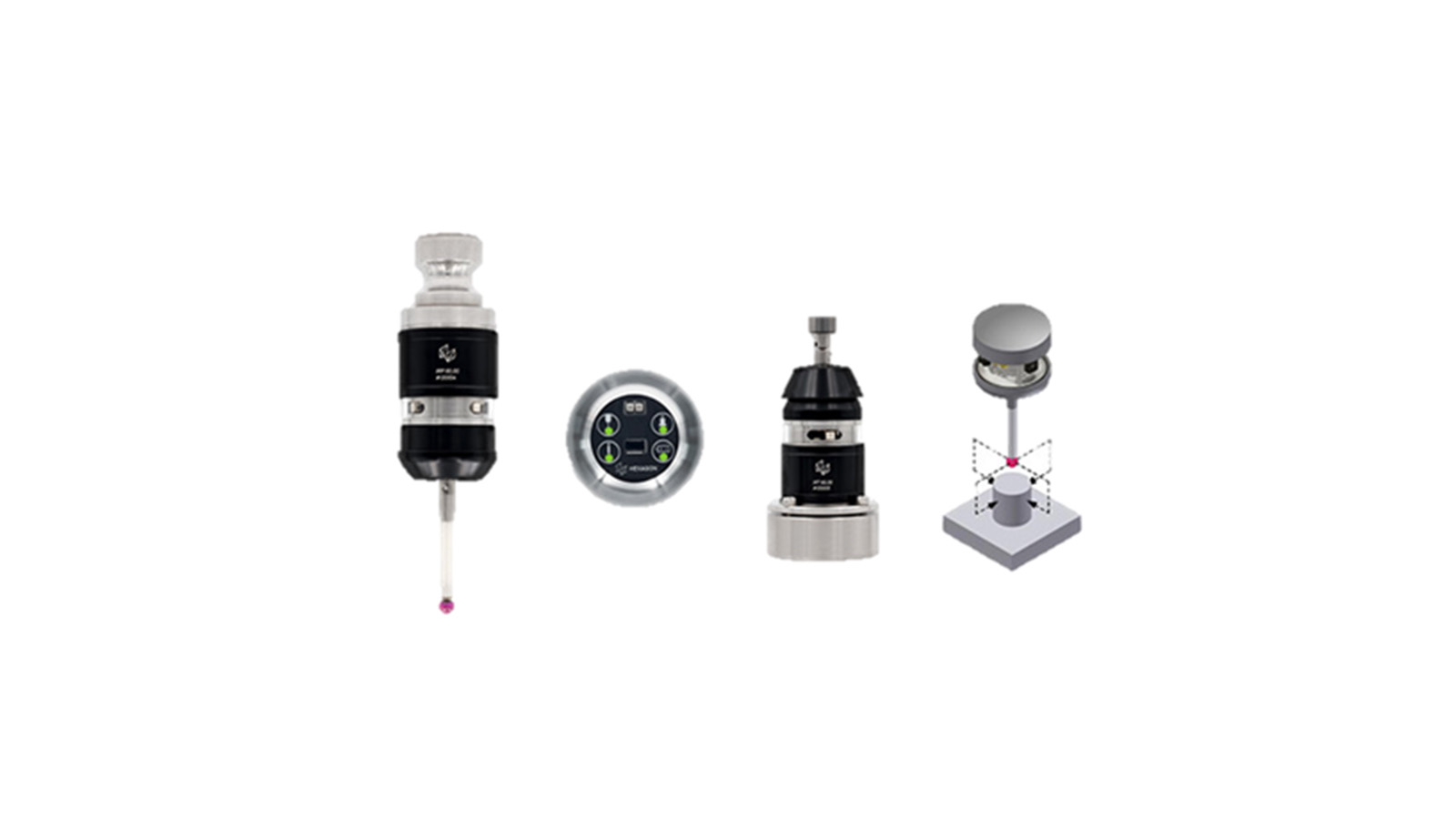

Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента |
 |

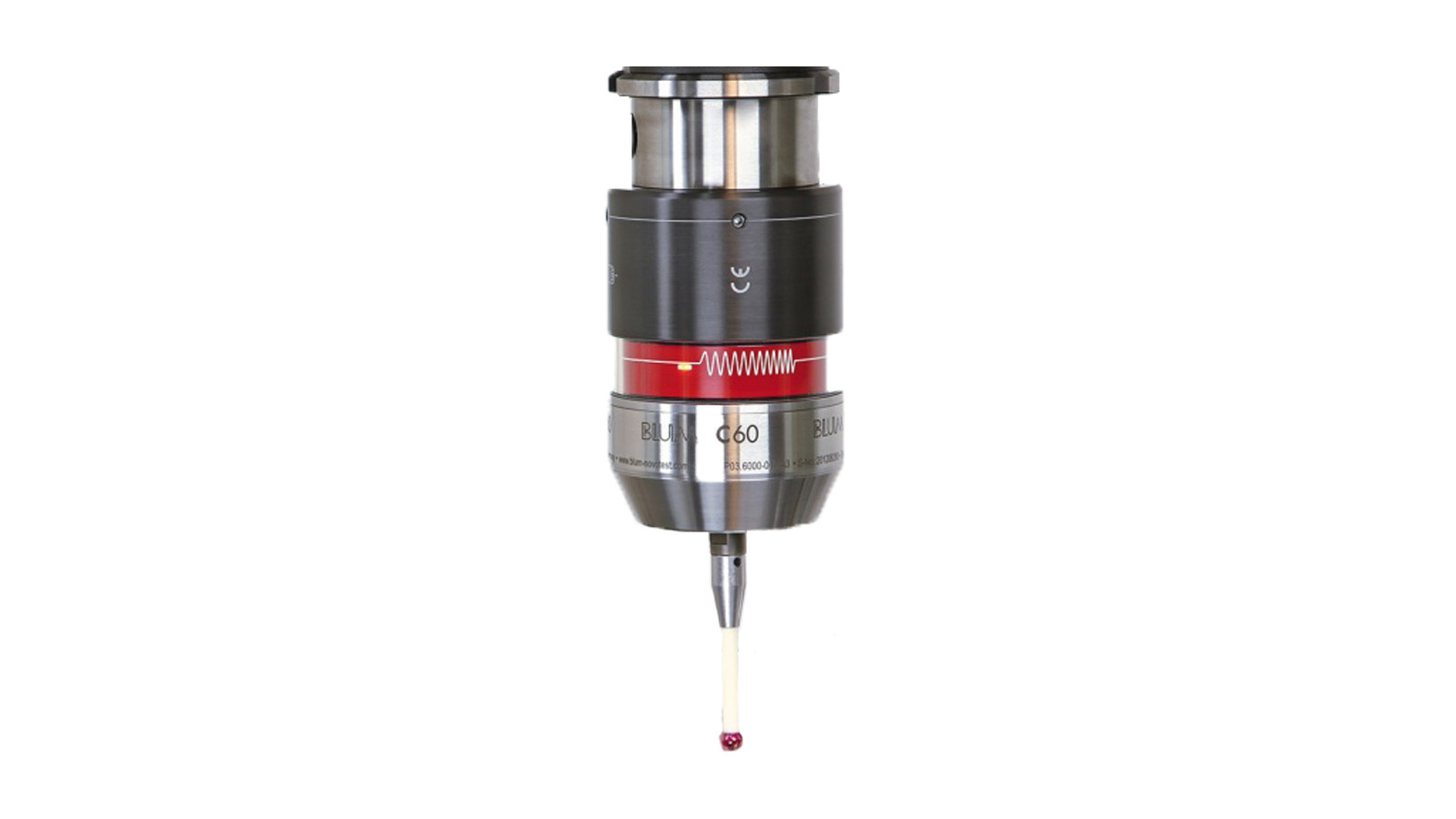

Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио |
 |

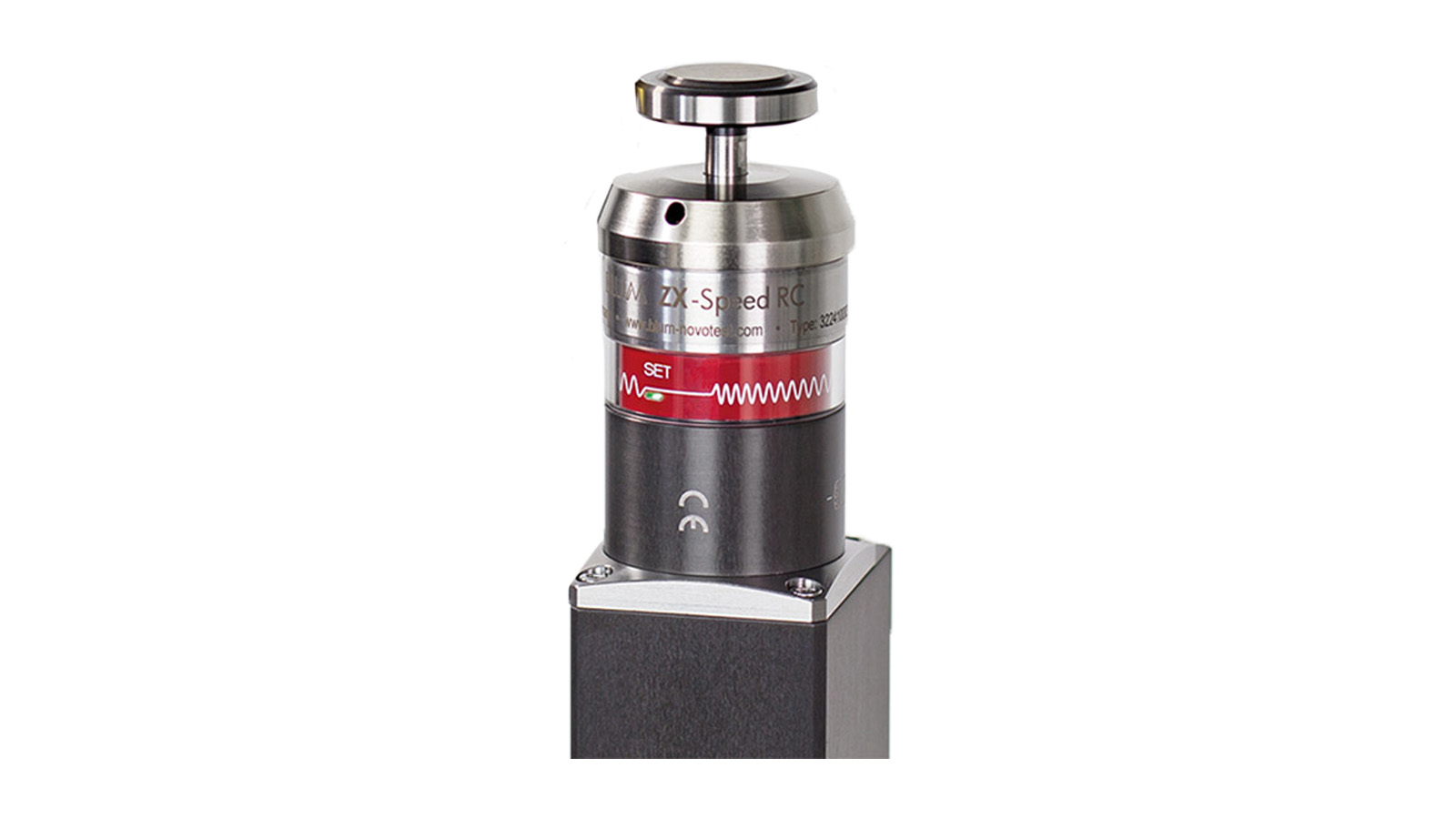

Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная |
 |

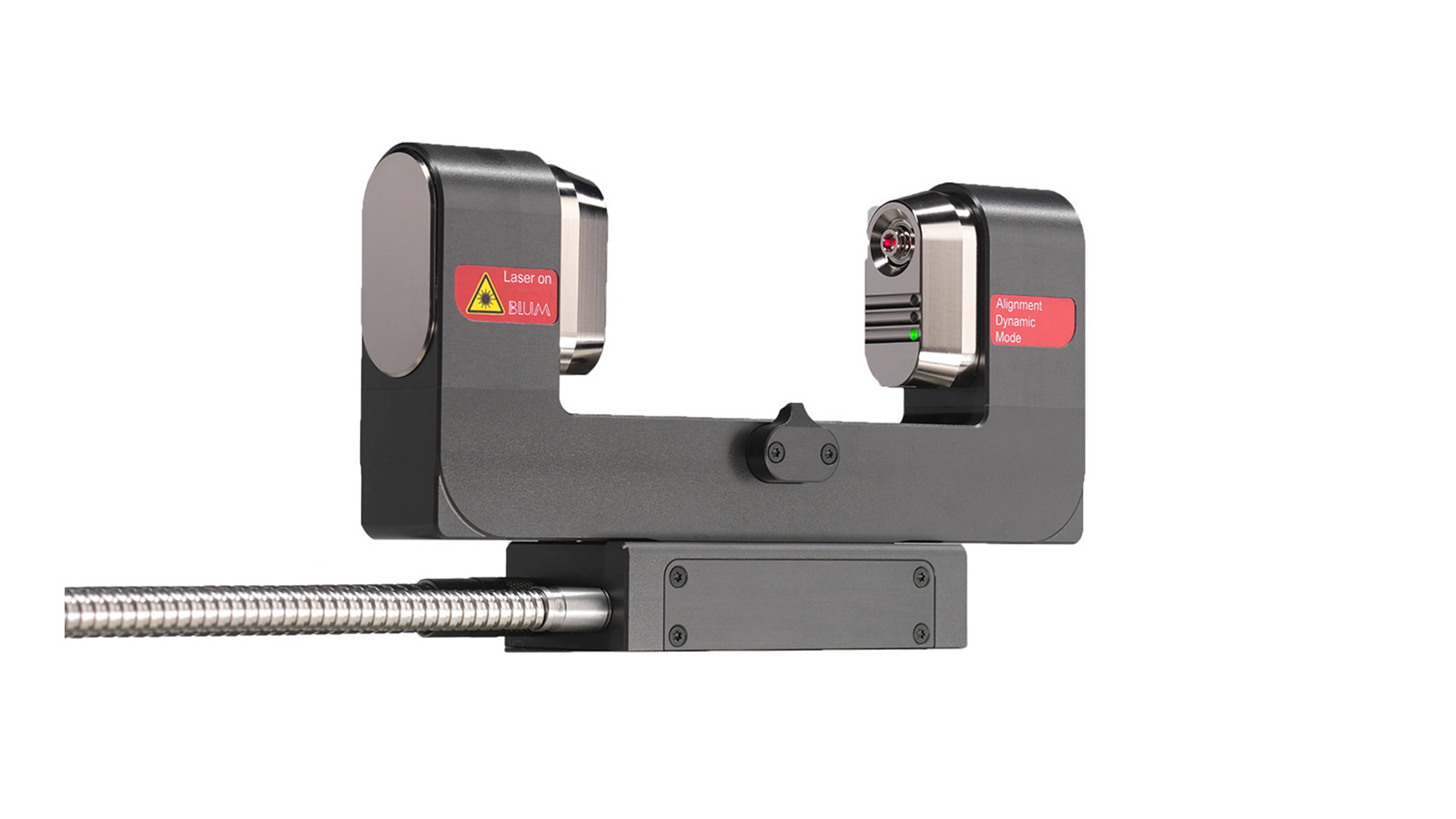

BLUM LC50 Лазерная система измерения инструмента |
 |
Система измерения Hexagon Комплект измерительной системы инструмента и детали |
 |
Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
