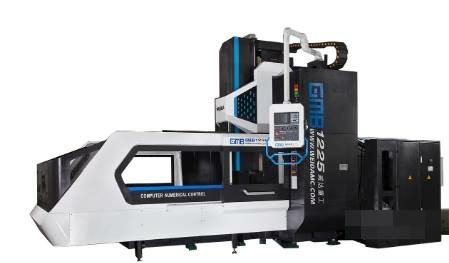

Портальный обрабатывающий центр Weida GMC1525
(голосов 2)
Код товара: 90584
Под заказ
Портальные станки GMC1525 являются собственной разработкой компании Weida. Продольная подача реализована путём перемещения стола на роликовых направляющих. Перемещение по оси Y осуществляется так же по роликовым направляющим. Перемещение по оси Z осуществляется по тефлоновым направляющим скольжения.
Предусмотрено одновременное управление 3-мя осями. Станина и портал станка выполнены из высококачественного чугуна и имеют цельно-литую структуру, обеспечивающую высокую жёсткость конструкции в процессе обработки. Станки предназначены для выполнения следующих операций: Фрезерование, растачивание, сверление, прямое нарезание резьбы и т.д. Применяются в таких отраслях промышленности как судостроение, автомобилестроение, военные и энергетические отрасли, изготовление сложных пресс-форм.
Предусмотрено одновременное управление 3-мя осями. Станина и портал станка выполнены из высококачественного чугуна и имеют цельно-литую структуру, обеспечивающую высокую жёсткость конструкции в процессе обработки. Станки предназначены для выполнения следующих операций: Фрезерование, растачивание, сверление, прямое нарезание резьбы и т.д. Применяются в таких отраслях промышленности как судостроение, автомобилестроение, военные и энергетические отрасли, изготовление сложных пресс-форм.
Устанавливаемая система чпу fanuc 0i-mf комплектуются электронным маховиком управления
ЧПУ серии 0i модели F — это идеальное решение базового уровня для управления несколькими операциями. Система ЧПУ готова к использованию, включает оборудование последнего поколения и полный пакет стандартного программного обеспечения. Для увеличения производительности в более узких сферах применения можно использовать легко настраиваемые дополнительные функции. Данная система ЧПУ — это отличное сочетание стоимости и качества, непревзойденной производительности и надежности. Кроме этого, она оснащена функциями и средствами, характерными для высокопроизводительных систем.Основные характеристики:
• до 11 осей, 4 оси шпинделя, 2 траектории перемещения;
• до двух дополнительных траекторий перемещения загрузчика
• одновременная обработка 4 осями или в комбинации осей 3+2;
• готовность к использованию, интегрированный пакет программного обеспечения;
• лучшее соотношение производительности и стоимости;
• встроенная функция FANUC Dual Check Safety;
• возможности программирования на производстве с помощью MANUAL GUIDE i;
• дополнительные функции для облегчения индивидуальной настройки;
• встроенный высокоскоростной ПКС.
Маркировки приводов подач:
Ось X ɑiF30,
Ось Y ɑiF22,
Ось Z ɑiF22B,
Sinumerik 828d
Sinumerik 828D поддерживает интеллектуальные кинематические трансформации, эффективную систему работы с инструментом, разрядность 80 бит, графическое программирование и другие высокопроизводительные функции, ранее использовавшихся только в системах ЧПУ премиум класса. ЧПУ имеет цветной TFT-дисплей с диагональю 10,4 дюйма и полнофункциональную QWERTY-клавиатуру. Надежность устройства обеспечивается за счет жесткого и износостойкого литого корпуса из магниевого сплава, конструктивных особенностей клавиатуры и электронных цепей ЧПУ, а также минимального количества интерфейсов. Для удобной работы станочникам предоставляется графическая справка в реальном времени, а также система инструктажа нового типа с анимированными изображениями, демонстрирующими последовательность этапов рабочего процесса. Разъемы USB, гнездо для карт Compact Flash (CF) и Ethernet-порты обеспечивают высокую скорость передачи данных на носители информации и интеграцию системы управления в корпоративную сеть.Обе системы комплектуются электронным маховиком управления
• Обратная связь через цифровую шину привода.
• Auto Servo Tuning (автоматическая настройка привода)
• Transmit/Tracyl.
• Двунаправленная компенсация погрешности ходового винта.
• Функция портала Gantry (BASIC)
• Обновление 808D для ПК, функция AMM (Access My Machine).
• Русский язык как стандартный
Цельнолитая станина виброустойчивая станина
Станина, колона и рабочий стол станины изготавливаются из высококачественного чугуна – Mechanit. Снабжены достаточным количество рёбер жёсткости необходимым для обеспечения высокой виброустойчивости при обработке. Проходят термическую обработку и искусственное старение (снятие внутренних напряжений).Шпиндель posa
Шпиндель пр-во фирмы POSA Тайвань ВТ50 с частотой вращения 3200 мин-1. Оснащён подшипниками SKF.Двигатель CTB-45P5ZGB15-H5G (привод BKSC-45P5GA). По согласованию с заказчиком без увеличения цены может оснащаться коробкой скоростей ZF, что позволит увеличить крутящий момент до 560 Нм.
Роликовые направляющие rexroth
Роликовые направляющие Rexroth позволяют перемещать высочайшие нагрузки с минимальными усилиями с высокой жесткостью и, как следствие точностью, которая отвечает требованиям пользователей высокопроизводительных станков и роботов.Защита направляющих
Телескопическая защита направляющих с резиновыми уплотнениями, исключающая попадание стружки и СОЖ на направляющие, подшипниковые блоки и ШВП.Система подачи сож
Обеспечивает охлаждение детали и инструмента.Индикатор состояния станка
Индикатор состояния станка сигнализирует о стадии обработки, завершении обработки или аварийной остановке.Клапан подачи сжатого воздуха
Ручной клапан (пистолет) подачи сжатого воздуха для удаления стружки с детали перед её обмером или установкой.Установка компенсационных муфт,
Предусмотрена установка компенсационных муфт, между двигателем и ШВП.Автоматическая система смазки
Автоматическая система смазки направляющих и ШВП. Управляется параметрами, задаваемыми ЧПУ и обеспечивает поступление смазки по системе подвода.Галогенное освещение
Освещение рабочей зоны галогенным светильником с герметичным исполнением корпуса в соответствии со стандартом IP54.Экспортная упаковка
Экспортная упаковка, обеспечивающая сохранность станка при транспортировке| Наименование | Ед. | Значение | Примечания | |
| Зона обработки | ширина стола | мм | 1500 | |
| Длинна стола | мм | 2500 | ||
| Максимальная нагрузка на стол | кг | 6000 | ||
| Ширина порталла | мм | 1750 | ||
| Высота порталла | мм | 1150 | ||
| Расстояние от торца шпинделя до поверхности стола | мм | 150～1150 | ||
| Рабочие перемещения | перемещение по оси X | мм | 2700 | |
| Перемещение по оси y | мм | 1700 | ||
| Перемещение по оси z | мм | 1000 | ||
| Шпиндель | Наименовние | Ременная передача | 2-х скоростная коробка передач | |
| Мощность шпинделя | кВт | 18.5/22 | 18.5/22 | |
| Частота вращения | Об/мин | 3200 | 3200 | |
| Крутящий момент | N.m | 212 | 471 | |
| Максимальный крутящий момент | N.m | 252 | 560 | |
| Максимальное усилие | N | 18000 | 18000 | |
| Характеристики оси х | Вид | перемещение стола | ||
| Тип направляющих | Роликовые направляющие качения | RGH65 | ||
| Кол-во направляющих | Шт. | 2 | ||
| Тип передачи двигателя подачи | Зубчато-ременная передача | |||
| Передаточное число | 1:3 | |||
| Тип привода | ШВП | R63-20K5-FDC | ||
| Характеристики оси y | Вид | Перемещение салазок | ||
| Тип направляющих | Роликовые направляющие качения | RGW55 | ||
| Кол-во направляющих | Шт. | 2 | ||
| Тип передачи двигателя подачи | Зубчато-ременная передача | |||
| Передаточное число | 1:2 | |||
| Тип привода | ШВП | R63-12K5-FDC | ||
| Характеристики оси z | Вид | Перемещение ползунае | ||
| Тип направляющих | Тефлоновые направляющие скольжения | |||
| Кол-во | Шт. | 2 | ||
| Тип передачи двигателя подачи | Зубчато-ременная передача | |||
| Передаточное число | 1:2 | |||
| Тип привода | ШВП | R63-12K5-FDC | ||
| Ускоренное перемещение | Перемещение стола X | мм/мин | 12000 | |
| Перемещение салазок y | мм/мин | 12000 | ||
| Перемещение ползуна | мм/мин | 8000 | ||
| Скорость рабочего перемещения | Ось Y | мм/мин | 1-4000 | |
| X-z ось z | мм/мин | 1-2000 | ||
| Точность позиционирования по стандарту （ gb/t19362.1-2003） | Ось X | мм | 0.032 | Без оптических линеек |
| Ось y | мм | 0.025 | ||
| Ось z | мм | 0.022 | ||
| Точность повторного позиционирования по стандарту （ GB/T19362.1-2003） | Ось X | мм | 0.016 | Без оптических линеек |
| Y轴 ось y | мм | 0.013 | ||
| Z-轴 ось z | мм | 0.012 | ||
| Точность обработки | Шероховатость чистового растачивания | ≤Ra1.6 | HB230～260 Твёрдость материалла | |
| Шероховатость чистового фрезерования | ≤Ra3.2 | |||
| Требования к окружающей среде | Температура | 0℃-40℃ | ||
| Напряжение сети | В | 380(-15%,+10%) | ||
| Чатота питающей сети | Гц | 50±1% | ||
| Влажность | ≤90% | |||
| Давление в пневмосистеме | Мпа | 0.5～0.7 | ||
| Система чпу | Модель | FANUC 0i-MF | ||
| Кол-во управляемых осей | Ось | 3 | ||
| Кол-во одновременно управляемых осей | Ось | 3 | ||
| Характеристики инструмента | Тип конуса | BT50 | ||
| Кол-во инструментов в магазине | Дисковый тип -24 шт. | |||
| Максимальный вес инструмента | кг | 25 | ||
| Максимальная длинна инструмента | мм | 350 | ||
| Дополнительные харрактеристики | Смазка направляющих и ШВП | Устройство автоматической центральной смазки | ||
| Вид пульта управления | Стационарный вертикальный | |||
| Ручная смена инструмента | Автоматизированный (кнопка) | |||
| Индикация режима работы | 3-х цветовая индикация | |||
| Охлаждение инструмента и детали | Система подачи СОЖ | |||
| Габаритные размеры | Длинна | мм | 8260 | |
| Ширина | мм | 4300 | ||
| Высота | мм | 4700 | ||
| Вес станка | кг | 25000 | ||
Дополнительные опции：
1Коробка скоростей ZF, маслянное охлаждение шпинделя
2Угловая фрезерная головка 90ͦ град.
3Пистолет СОЖ/воздух
Применяемые комплектующие:
| Номер | Наименование | Производитель | Примечание |
| 1 | ШпиндельBT50 | Тайвань | Стандартная комплектация |
| 2 | Направляющие X, Y | Тайвань HIWIN | Стандартная комплектация |
| 3 | ШВП X, Y, Z | Тайвань HIWIN | Стандартная комплектация |
| 4 | Опорные подшипники | NSK, Япония | Стандартная комплектация |
| 5 | Система смазки | Тайвань | Стандартная комплектация |
| 6 | Система подачи СОЖ | Тайвань | Стандартная комплектация |
| 7 | Система ЧПУ | FANUC 0i-MF или Siemens 828 | Стандартная комплектация |
| 8 | Пневмосистема | Тайвань | Стандартная комплектация |
| 9 | Электроавтоматика | Shnider Германия | Стандартная комплектация |
| 10 | Компенсация веса шпиндельного узла | Азотные амортизаторы | Стандартная комплектация |
| 11 | Магазин смены инструмента BT50/24 | Тайвань | Стандартная комплектация |
| 12 | Система удаления стружки | Шнековая | Стандартная комплектация |
| 13 | 2K250 2-х скоростная коробка передач | Германия ZF | Опция |
| 14 | Маслянное охлаждение шпинделя | Тайвань | Опция |
| 15 | Поворотная головка 90 град. | Тайвань | Опция |
