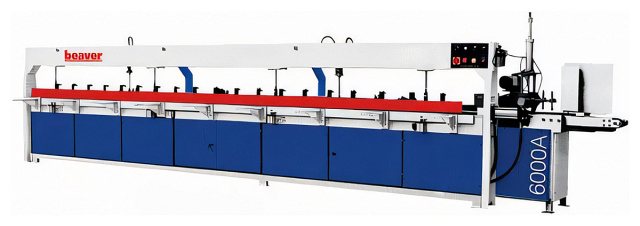

Пресс для сращивания по длине Beaver PSK 6000А/250 PSK 6000А/250
(голосов 0)
Артикул: 7700psk_6000a_250 Код товара: 106760
Под заказ
Предназначен для продольного сращивания на зубчато-клеевое соединение в соответст- вии с ГОСТ 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер. На прессе осуществляются на двух позициях следующие операции в автоматическом режиме: Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным. Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щи- та, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного до- мостроения, производству мебели и на других деревообрабатывающих производствах.
Область применения Beaver PSK
Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щи- та, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного до- мостроения, производству мебели и на других деревообрабатывающих производствах. Получаемые изделия
Схемы обработки Beaver PSK
 |
Предварительное наживлением |
 |
Торцевание заготовки |
 |
Основное прессование |
 |
Выгрузка сращённой заготовки |
Конструктивные особенности Beaver PSK
 |

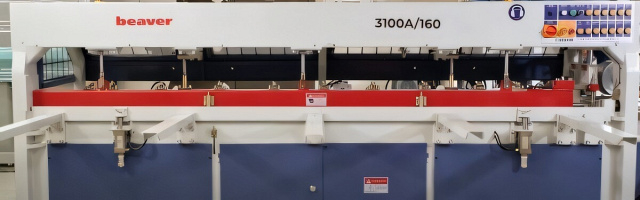

Массивная станина Массивная станина, прошедшая точную механическую обработку за 1 устнов, а также специальную термическую обработку для снятия внутренних напряжений металла. Станины станков BEAVER гарантируют жесткость, сохранение геометрических параметров на протяжении многих лет работы оборудования. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров. |
 |
Двухпозиционный рабочий стол На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса. |
 |

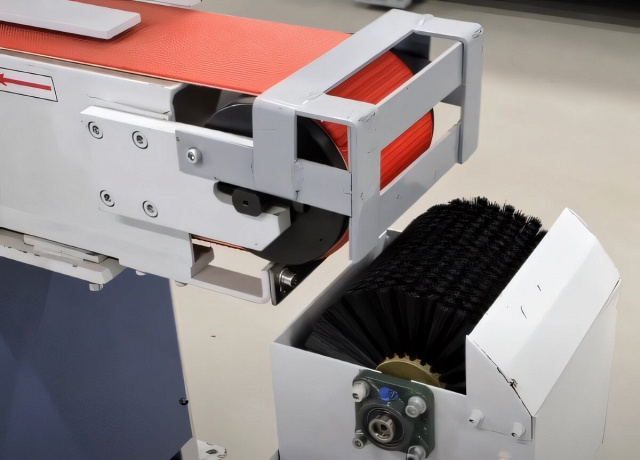

Щетка с ванной Приводная щетка устанавливается перед подающим ленточным конвейером и служит для непрерывной очистки конвейерной ленты от излишков клея от заготовок. |
 |
Конвейер подачи ламелей из магазина Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |
 |

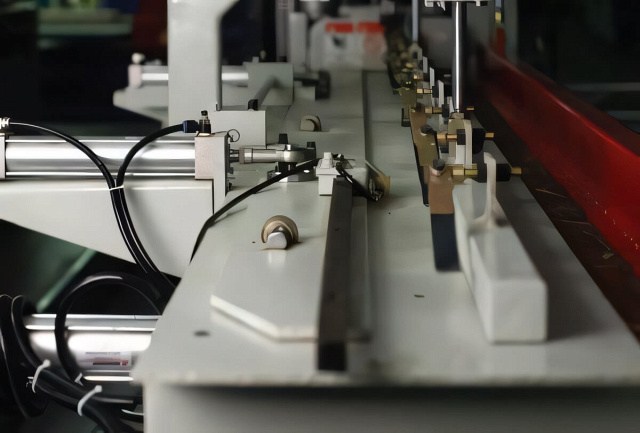

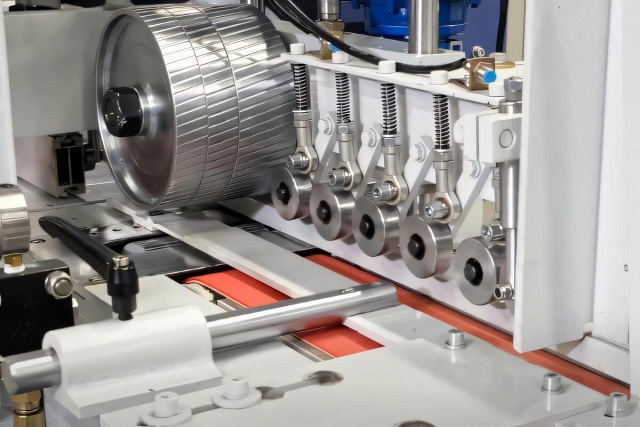

Механизм предварительного наживления ламелей Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер. |
 |

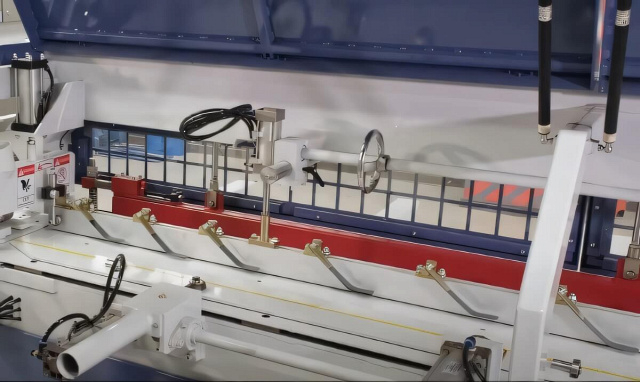

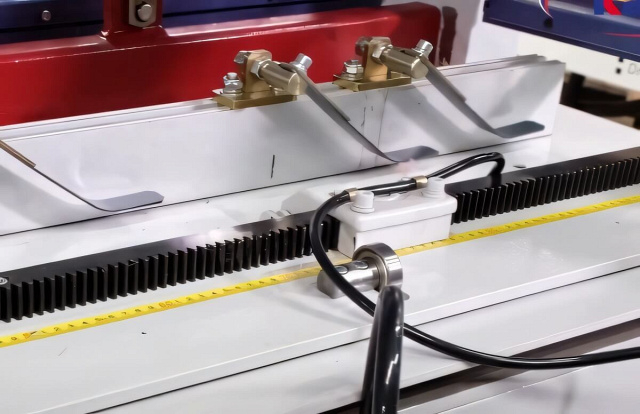

Боковой ограничитель плети в зоне набора Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. |
 |
Настройка длины получаемой плети На зубчатой рейке регулируется положение перемещаемого упора с концевым выключателем. Срабатывание выключатель дает команду на прижим набранной плети и ее торцовку. |
 |

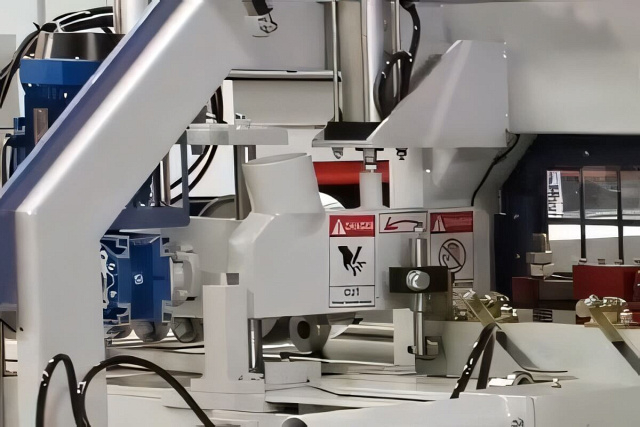

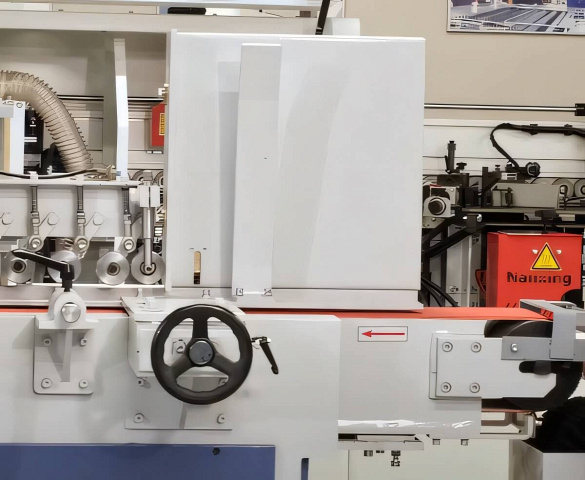

Ограждение пилы и прижим плети Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра. |
 |

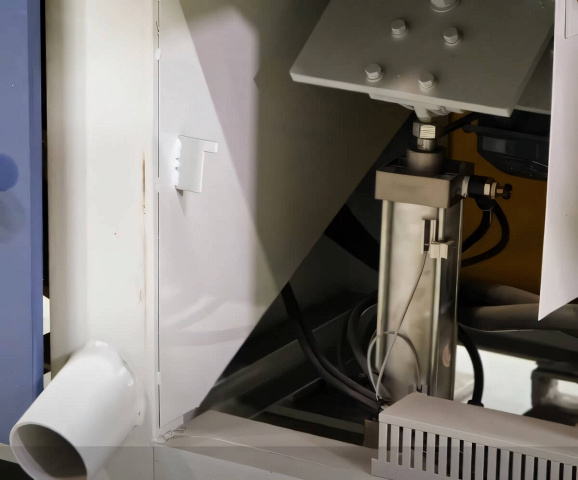

Торцовочный узел Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции. |
 |

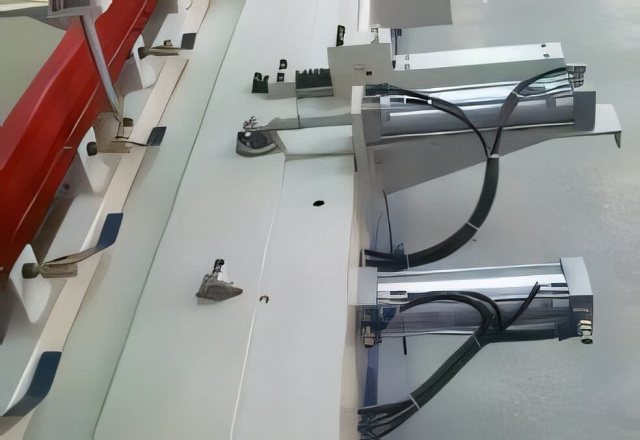

Сталкиватель плети в зону прессования Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи. |
 |
Боковой прижим плети Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети. |
 |

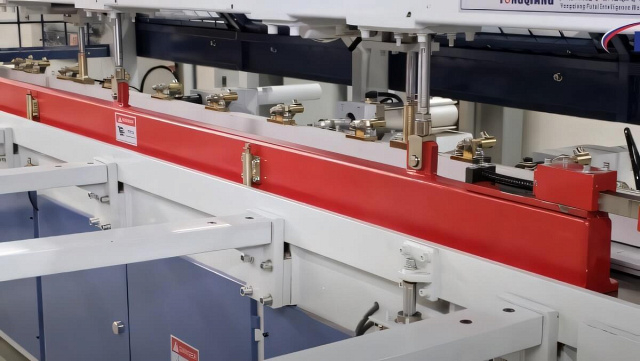

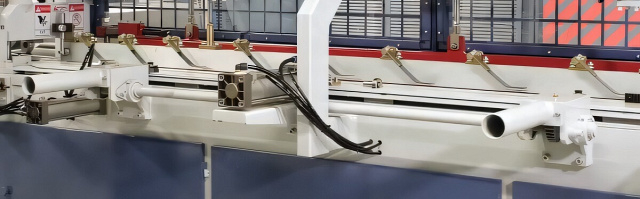

Верхний прижим плети Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием. |
 |

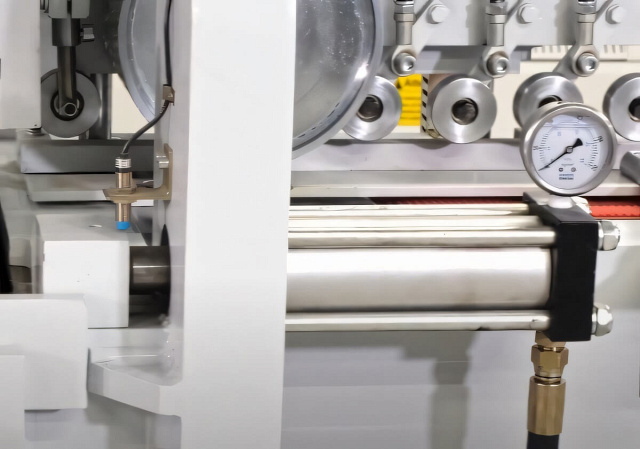

Мощный гидроцилиндр прессования Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. |
 |

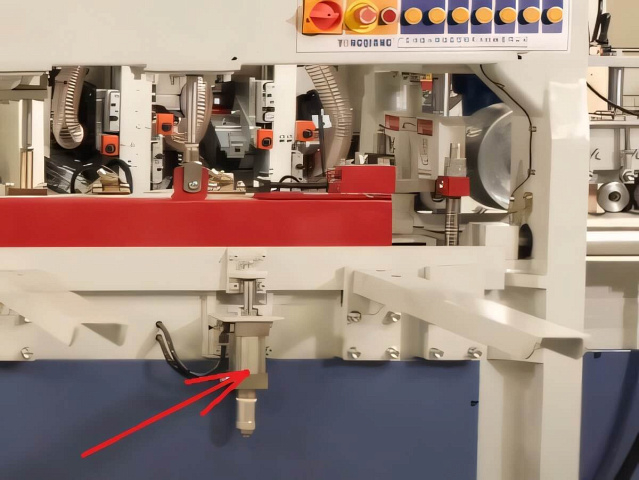

Прессование двух заготовок одновременно За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой. |
 |
Боковая опускаемая планка При выталкивании готовой плети из зоны прессования, боковая базирующая планка автоматически опускается при помощи 2 пневматических цилиндров. |
 |
Приемные столы Готовая плеть выталкивается на приемные устанавливаемые столы. |
 |
Встроенная гидростанция Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа. |
 |
Узел подготовки воздуха Также встроен в станину. Оснащен ресивером. |
 |
Пульт управления прессом Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса. |
Комплектация Beaver PSK
Дополнительная
 |
Аспирация УВП-3000 Применяется к прессам для сращивания для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов |
 |
Шипорезы для минишипа Серия TSK или серия Beaver Шипорезы для сращивания |
 |
Универсальный заточной станок IRONMAC 250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Универсальный заточной станок IRONMAC 250 |
 |
Универсальный заточной станок JF-200 JEFFER Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Универсальный заточной станок JF-200 JEFFER |
 |
Фильтры рукавные EcoWood FPC-6500K, 10000K, 12500K Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TRIUMPH TH 7,5/8 R500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R500L |
Технические характеристики Beaver PSK
| Характеристика | Значение |
|---|---|
| Длина заготовки, мм | 6000 |
| Ширина заготовки, мм | 30 - 250 |
| Толщина заготовки, мм | 10 - 80 |
| Диаметр торцовочной типы, мм | 350 |
| Подача ламелей | автоматическая |
| Макс. усилие прессования, кг | 6500 |
| Такт работы пресса, сек | 20 |
| Частота вращения привода конвейера, об/мин | 680 |
| Частота вращения привода подающего ролика, об/мин | 1350 |
| Частота вращения привода торцовочной пилы, об/мин | 2840 |
| Частота вращения привода гидростанции, об/мин | 1500 |
| Мощность электродвигателя привода конвейера, кВт | 0,75 |
| Мощность электродвигателя подающих роликов, кВт | 0,2 |
| Мощность электродвигателя торцовочной пилы, кВт | 2,2 |
| Мощность электродвигателя привода гидростанции, кВт | 4 |
| Рабочее давление в пневмосистеме, МПa | 0,8 |
| Рабочее давление в гидросистеме, МПа | 6 - 16 |
| Суммарная мощность, кВт | 7,15 |
| Длина, мм | 7900 |
| Ширина, мм | 1100 |
| Высота, мм | 1800 |
| Вес, кг | 2400 |
