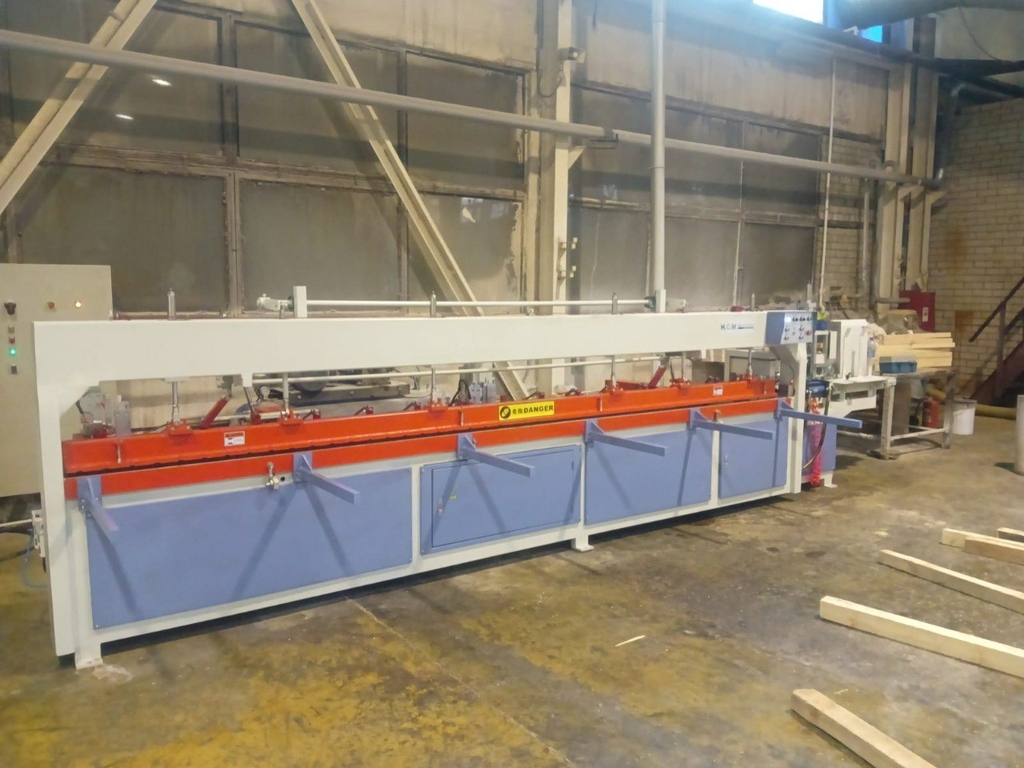

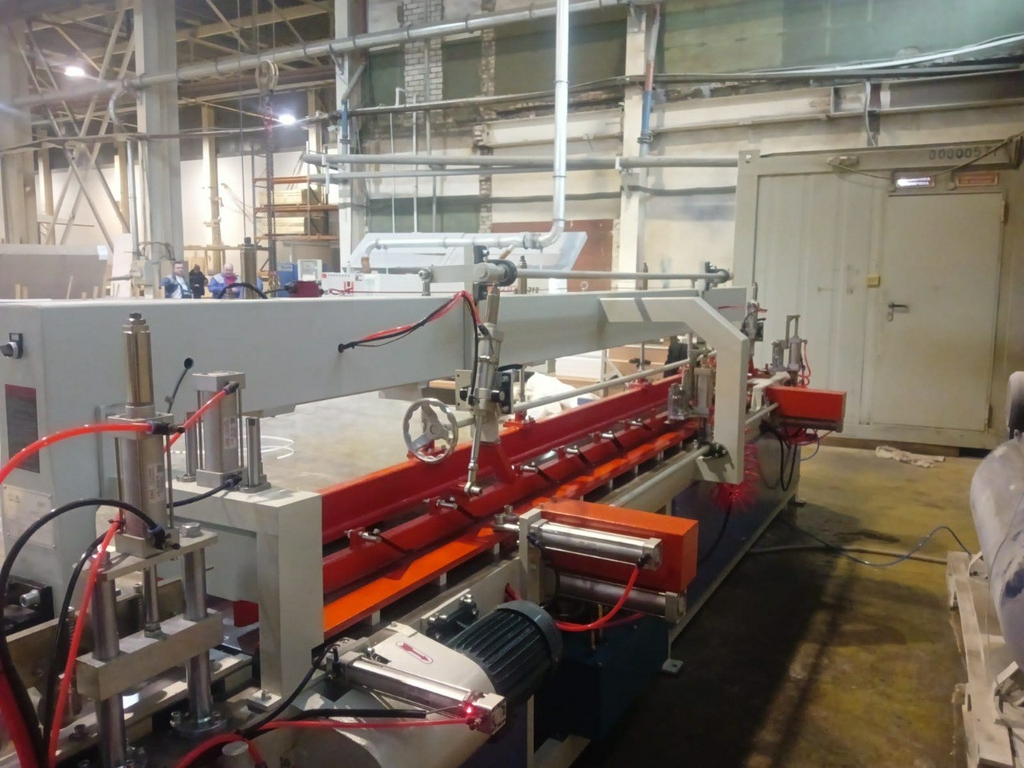

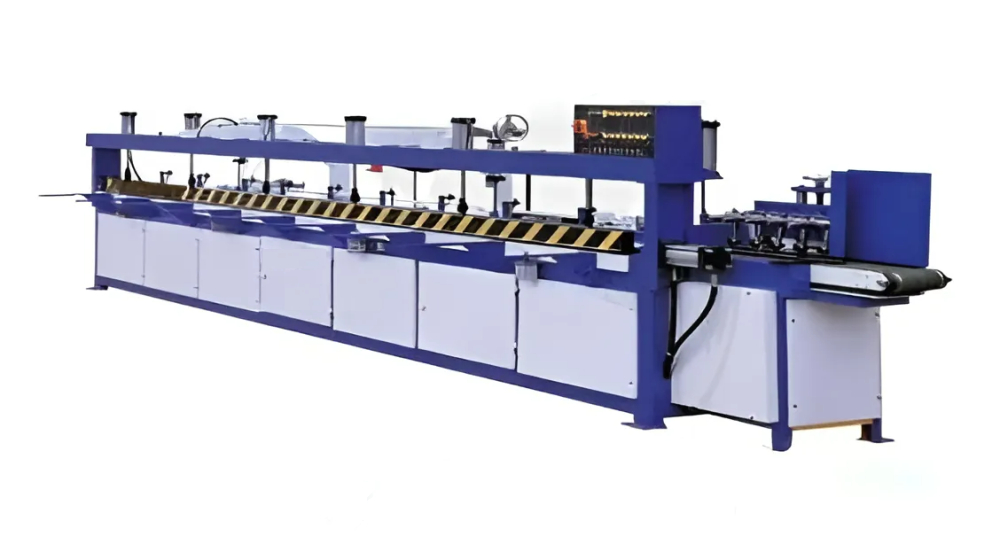

Пресс сращивания PSK 4600A
(голосов 0)
Артикул: int5229 Код товара: 102441
Под заказ
Предназначены для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Рекомендуются использовать при изготовления погоножа, клееного щита и бруса.
Преимущества PSK 4600A
- Пресса отличаются полной автоматизацией процесса - от подачи заготовок до получения готовой продукции;
- Прессование производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца, что гарантирует качество соединения;
- Бесступенчатая регулировка скорости подающего конвейера обеспечивает плавность хода;
- Направляющие торцовочного узла, выполненные из высококачественной стали с высокой точностью, позволяют производить торцевание заготовок точно и качественно;
- Возможность прессования двух заготовок(входящих в общую длину прессования) одновременно позволяет существенно сократить рабочее время цикла;
- Направляющие торцовочного узла, выполненные из высоколегированной стали, подверженной прецизионной обработке позволяет с высокой точностью (до 0,05 мм) осуществлять торцевание заготовок.
- Запатентованный регулятор усилия давления позволяет с абсолютной точностью установить необходимую величину усилия, что необходимо для качественного прессования заготовок различных пород и длин.
- Автоматический выталкиватель позволяет существенно сократить рабочее время цикла
Особенности конструкции PSK 4600A
 |
Станина с усиленными стойками позиции прессованияCтанина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров. |
 |
Двухпозиционный рабочий столНа первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса. |
 |

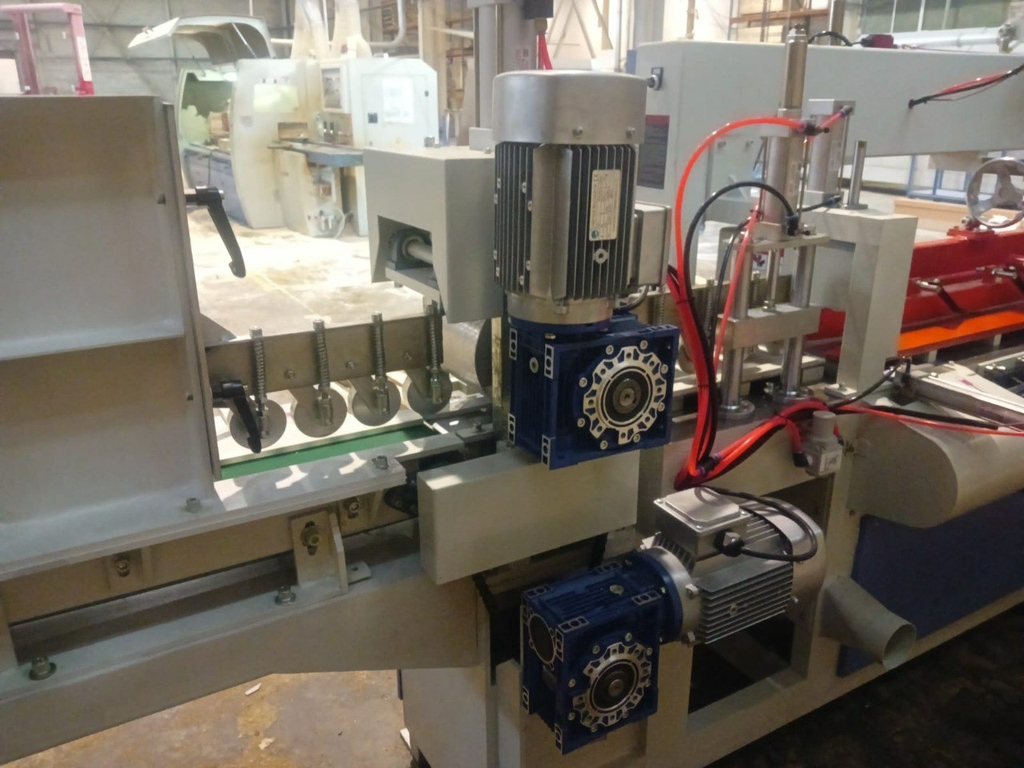

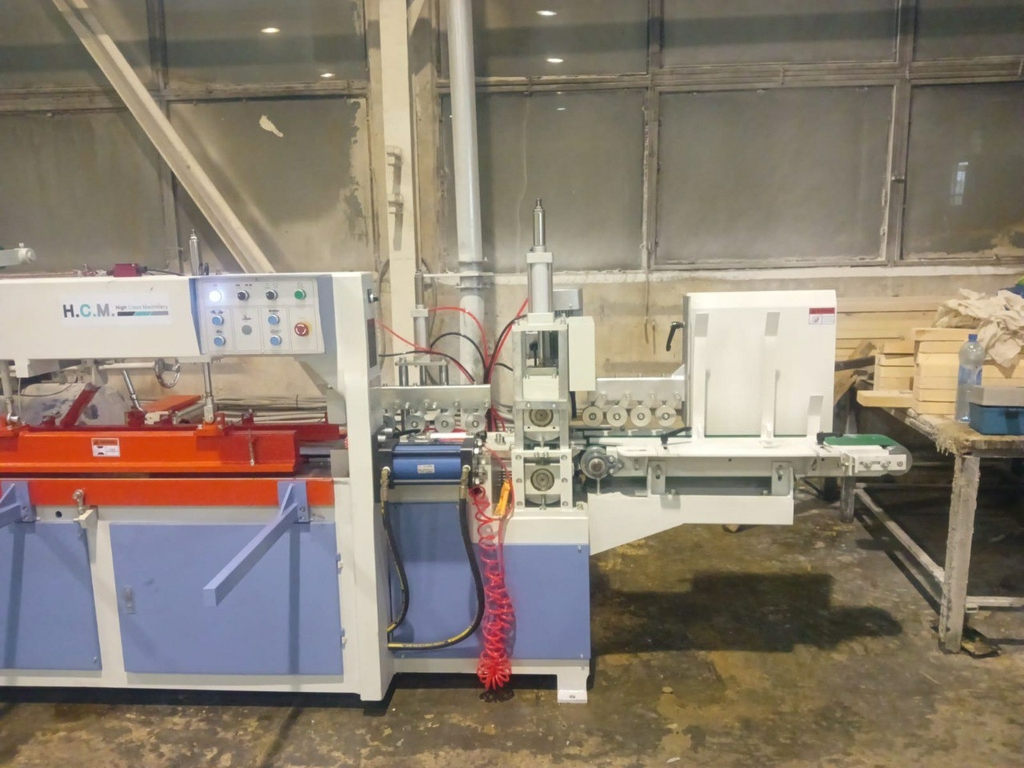

Конвейер подачи ламелей из магазинаОсуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |
 |

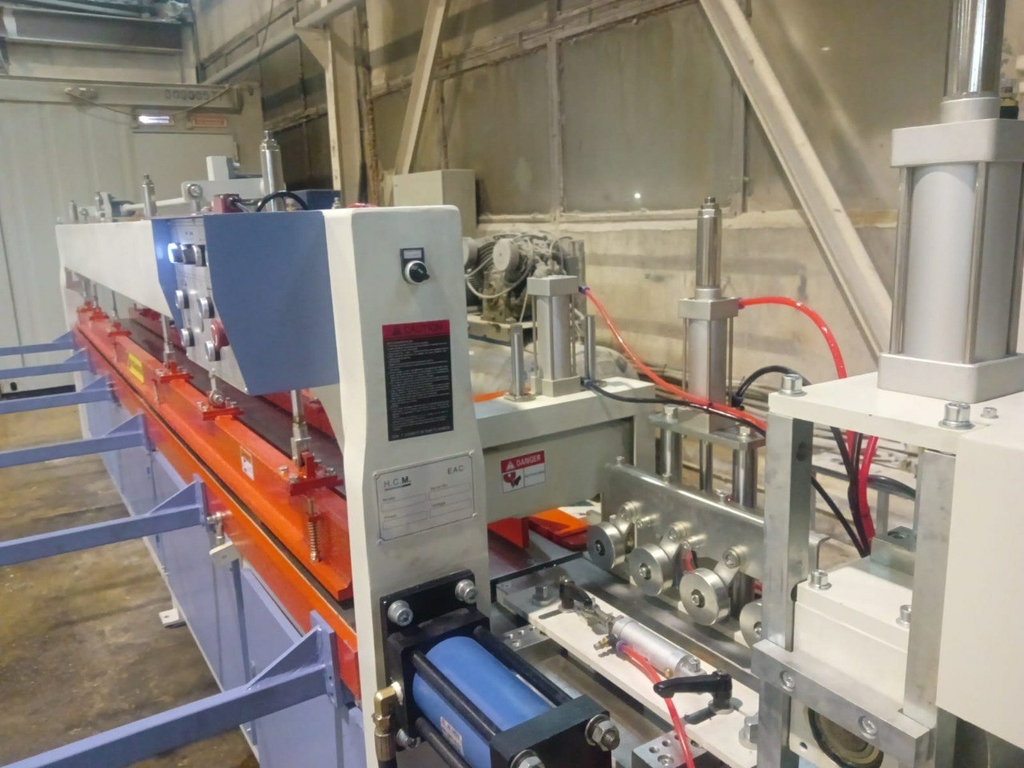

Механизм предварительного наживления ламелейПодача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер. |
 |
Торцовочный узелТорцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции. |
 |
Ограждение пилы и прижим плетиОграждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра. |
 |
Боковой ограничитель плети в зоне набораЗона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку. |
 |
Сталкиватель плети в зону прессованияПеремещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи. |
 |
Дополнительный пневмоцилиндр прижимакоротких ламелей в зоне прессованияОстающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором. |
 |
Боковой прижим плетиПрижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети. |
 |
Верхний прижим плетиПрижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием. |
 |
Мощный гидроцилиндр прессованияСращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. |
 |
Прессование двух заготовок одновременноЗа счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой. |
 |
Встроенная гидростанцияУдобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа. |
 |

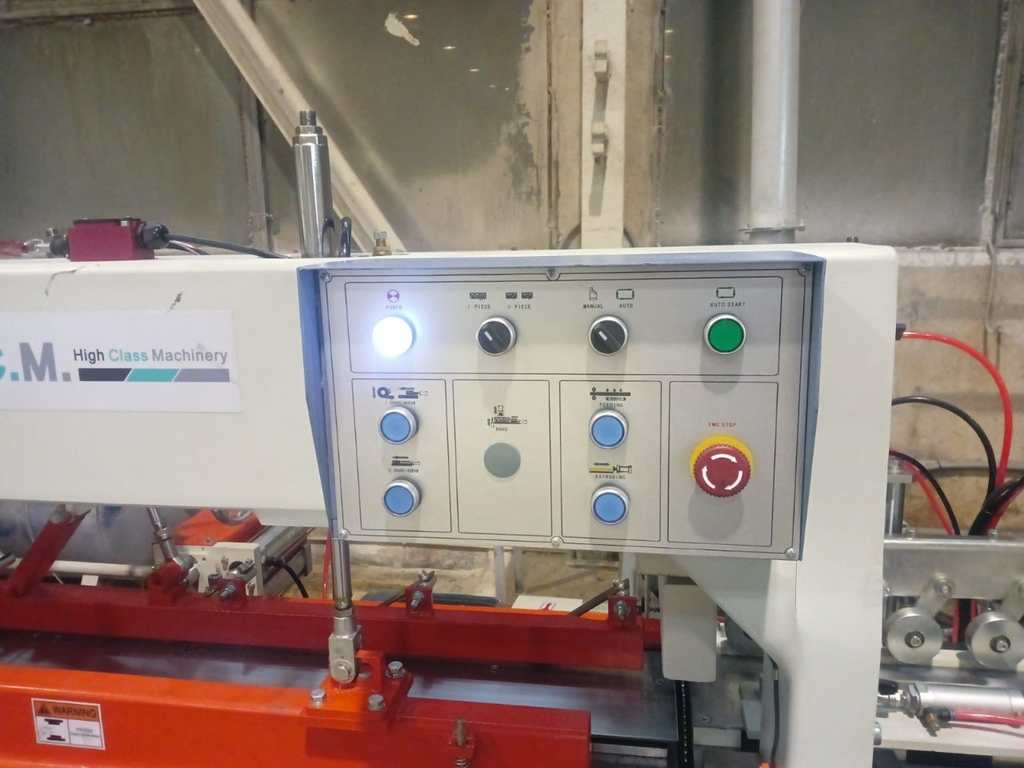

Пульт управления прессомЭргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса. |
Компоненты станка PSK 4600A
Предназначены для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Рекомендуются использовать при изготовления погоножа, клееного щита и бруса
Предназначены для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Рекомендуются использовать при изготовления погоножа, клееного щита и бруса.
Технические характеристики PSK 4600A
| Длина прессуемой заготовки (макс), мм | 4600 |
| Ширина прессуемой заготовки, мм | 150 |
| Высота прессуемой заготовки, мм | 18 -80(15-100*) |
| Скорость подачи заготовок, м/мин | 30 - 60 |
| Усилие прессования, кг | 7800 |
| Количество электродвигателей, шт. | 2 |
| Вес, кг. | 2000-3200 |
| Общая мощность, квт | 8,2 |
| Диаметр дисковой пилы, мм | 355 |
| Скорость вращения пилы об/мин | 3700 |
