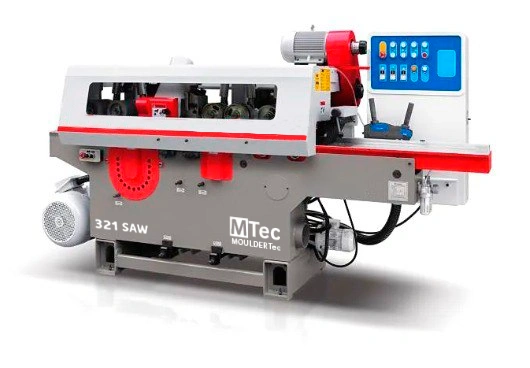

Продольно-фрезерный станок с пильным узлом MTec 321 saw
Артикул: pri829298 Код товара: 108493
Продольно-фрезерный станок с пильным валом MTec 321 saw предназначен для плоскостной обработки детали с двух сторон (функция рейсмуса) с последующим раскроем заготовки на рейки при помощи пильного вала
СХЕМА ОБРАБОТКИ:
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Четырёхсторонние станки MOULDERTec производятся на мощностях одноименного завода в особой расширенной комплектации для Российского рынка.
- Завод MOULDERTec один из крупнейших заводов по производству 4-х сторонних станков в мире
- MOULDERTec предприятие полного цикла сосредоточенное только на производстве 4-х сторонних станков, в год выпускается более 1100 станков
- В 2023 году в завод были произведены огромные инвестиции на развитие завода: закуплен парк металлообрабатывающих станков на 4 млн. долларов, а также модернизирован участок литья.
- После модернизации производства, завод значительно повысил качество выпускаемых станков
- В отличие от многих конкурентов, станина и основные узлы станка выполнены из чугуна – это значительно повышает ресурс станка и его точность

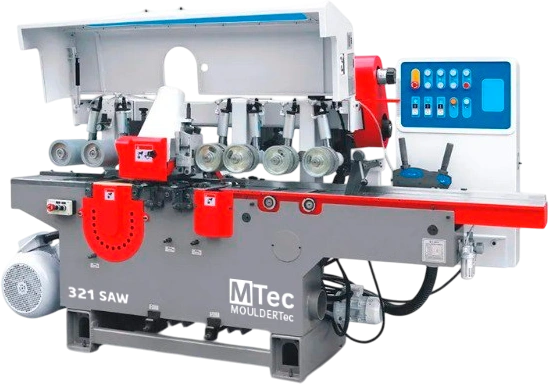

Конструктивные особенности MOULDERTec 321 saw
|
ХРОМИРОВАНЫЕ СТОЛЫ
Столы всех четырехсторонних станков моделей «MOULDERTec» прошли термическую обработку, а также дополнительно покрыты слоем хрома (> 0.3мм), что значительно повышает износоустойчивость. Полированная поверхность стола уменьшает трение заготовки о стол снижая энергозатраты на перемещение заготовки |
|
ПОДШИПНИКИ SKF
На шпинделях устанавливаются высокоточные подшипники SKF, не требующие смазки в процессе эксплуатации |
|
ИНДИВИДУАЛЬНЫЕ ДВИГАТЕЛИ НА ШПИНДЕЛЯХ
Индивидуальный двигатель для каждого шпинделя обеспечивает максимальную передачу мощности |
|

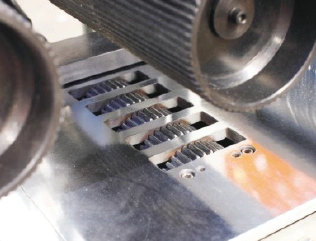

ПРИВОДНЫЕ РОЛИКИ
Приводные ролики в столе обеспечивают надежную подачу заготовки в зону строгания |
|

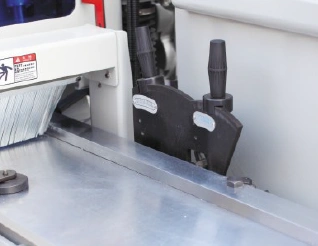

УДОБНАЯ НАСТРОЙКА
Легкая и удобная настройка подающего стола и линейки осуществляется за счет рычагов быстрой настройки с фиксацией |
|
ИНВЕРТОР НА ПОДАЧУ
Инвертор входит в базовую комплектацию станка. |
|

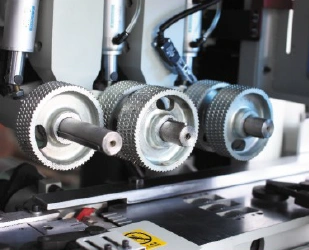

СИСТЕМА ПОДАЧИ
Приводные рифленые ролики с пневмо-прижимом позволяют без проблем подавать заготовки большого сечения |
|
КАЛИБРОВАНИЕ ЗАГОТОВКИ
Первые два шпинделя обеспечивают калибрование заготовки придавая заготовке четкие геометрические параметры перед подачей в зону пильного узла |
|
ПИЛЬНЫЙ ВАЛ
Пильный вал 22 кВт позволяет легко распиливать заготовку сечением 230х75 мм на бруски |
Технические характеристики станка MOULDERTec 321 saw
| Параметры заготовки | |
| Минимальная длина заготовки, мм | 630 / 450 |
| Общие характеристики | |
| Количество шпинделей, шт | 3 |
| Рабочая ширина обработки, мм | 20 - 210 |
| Рабочая толщина обработки, мм | 10 - 70 |
| Диаметр шпинделей, мм | 40 |
| Диаметр инструмента первого нижнего шпинделя, мм | 125 |
| Диаметр инструмента первого верхнего шпинделя, мм | 125 |
| Частота вращения шпинделей, об/мин | 6000 |
| Скорость подачи, м/мин | 4 - 18 |
| Частота вращения пильного вала, об/мин | 4000 |
| Диаметр пильного вала, мм | 50 |
| Диаметр пил, мм | 300 |
| Мощность узлов | |
| Мощность двигателя 1-го нижнего горизонтального шпинделя, кВт | 4 |
| Мощность двигателя 1-го верхнего горизонтального шпинделя, кВт | 5.5 |
| Мощность двигателя подъема траверсы, кВт | 0.37 |
| Мощность двигателя пильного вала, кВт | 22 |
| Мощность двигателя подачи, кВт | 2.2 |
| Мощность двигателя перемещения пильных узлов, кВт | 0.37 |
| Мощность (общая), кВт | 34.44 |
| Аспирация | |
| Диаметр патрубков стружкоприемников, мм | 2 х 120 |
| Габаритные размеры | |
| Длина, мм | 3070 |
| Ширина, мм | 1230 |
| Высота, мм | 1540 |
| Вес, кг | 2450 |
