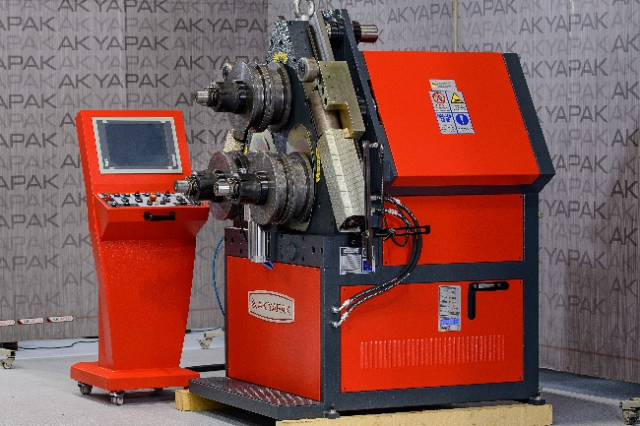

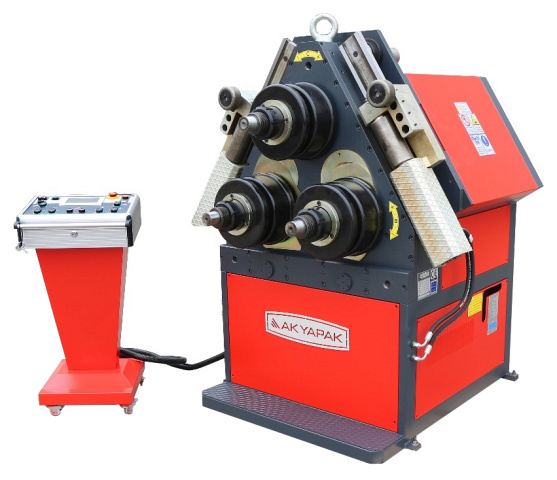

Профилегибочная гидравлическая машина AKYAPAK APK 101

Предназначен для гибки различного вида профиля, позволяет производить изгиб с любыми радиусами. При помощи профилегиба можно изогнуть: трубы, балки (тавр, двутавр), цельные и полые заготовки прямоугольного, квадратного и круглого сечения, полосу, швеллер и прочий металлопрокат. Профилегибы серии APK идеально подходят для крупносерийного производства металлоконструкций, а так же прекрасно показывают себя в тяжелом машиностроении. При помощи профилегиба можно изогнуть: трубы, балки (тавр, двутавр), цельные и полые заготовки прямоугольного, квадратного и круглого сечения, полосу, швеллер и прочий металлопрокат.

Область применения AKYAPAK APK 101

Профилегибы серии APK идеально подходят для крупносерийного производства металлоконструкций, а так же прекрасно показывают себя в тяжелом машиностроении. При помощи профилегиба можно изогнуть: трубы, балки (тавр, двутавр), цельные и полые заготовки прямоугольного, квадратного и круглого сечения, полосу, швеллер и прочий металлопрокат. Получаемые изделия

Схемы обработки AKYAPAK APK 101

Конструктивные особенности AKYAPAK APK 101

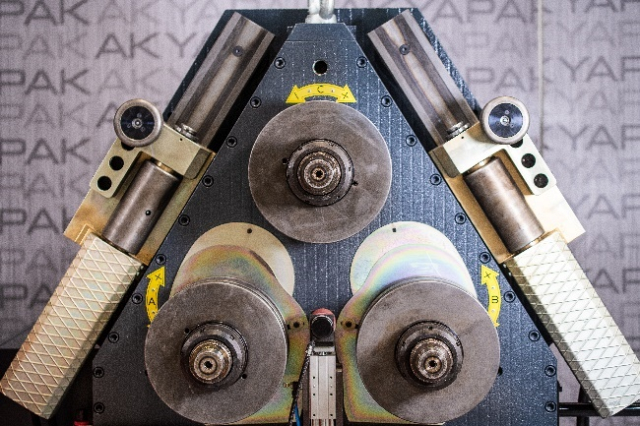

	Планетарные направляющие Различные типы профилей легко прокатываются с помощью силы, подаваемой от нижних валков, при зажатии между верхним и нижним валками. Нижние валки приводятся в движение гидравлическими поршнями, которые являются основным источником изгибающей силы. Поскольку нижние валки подходят к верхнему валку под несколько более широким углом, на те же самые отогнутые плоские концы расходуется меньше энергии, что позволяет экономить энергию. Таким образом, планетарная направляющая система обеспечивает превосходный предварительный изгиб при меньшей мощности.

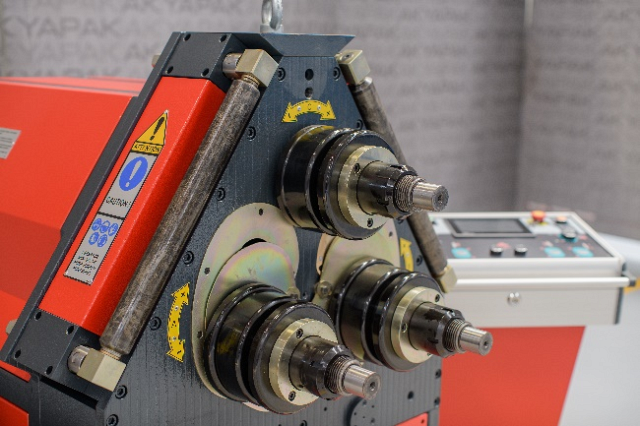

	Ролики Валы и валки на станках APK изготовлены из легированной стали 42CrMo4. Валки также закаляются индукционной закалкой в диапазоне 50-55 HRC и затем полируются. Большие диаметры валков позволяют серии APK иметь минимальное изгибание и, следовательно, меньшую деформацию. Кроме того, использование подшипников большего размера также приводит к увеличению срока службы изделия.

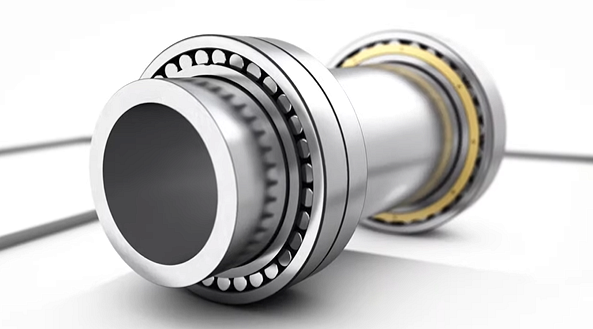

	Подшипники Все валки опираются на роликовые подшипники. Роликовые подшипники подходят для переноски очень тяжелых грузов. Роликовые подшипники работают с высокой точностью даже в сложных условиях эксплуатации и долговечны. Благодаря использованию подшипников качения уменьшаются силы трения и, таким образом, экономится энергия. Это означает, что движущая сила не уменьшается за счет сил трения, а вся мощность используется для придания формы материалу.
	Конструкция корпуса Корпуса валков Akyapak спроектированы таким образом, чтобы обеспечить максимальную прочность и жесткость конструкции, и состоят из сертифицированной сварной стальной конструкции качества St-52. Таким образом, напряжения, возникающие при изгибе, сводятся к минимуму, а также обеспечивается более безопасный и длительный срок службы станка.
	Ручные направляющие ролики Поставляемые в стандартной комплектации, особенно для гибки спирального, углового материала и удобства гибки, ручные направляющие ролики регулируются вручную в одном направлении. * Для лучшей и более легкой угловой гибки в качестве дополнительной функции предоставляются ручные направляющие ролики со специальным угловым устройством.

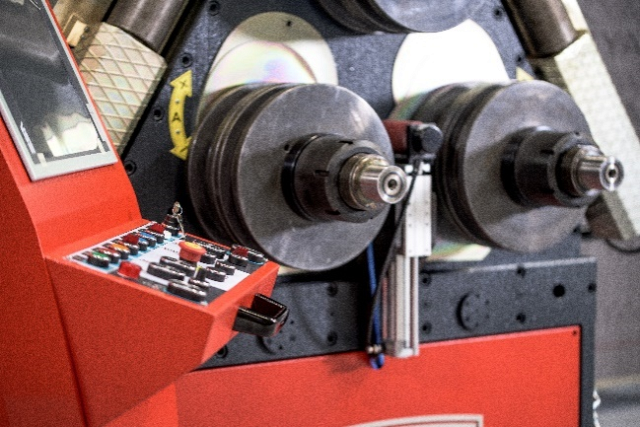

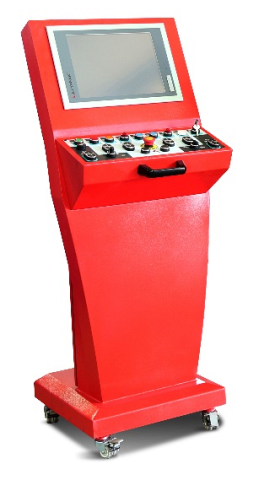

	Панель управления Благодаря своей функциональной и простой конструкции, можно управлять прокаткой материала со всех сторон машины на панели управления. В комплектации предлагаются две различные панели управления стандартная и ЧПУ. Цифровой экран на панели управления, количество и функции кнопок управления могут отличаться в зависимости от выбранных дополнительных функций.

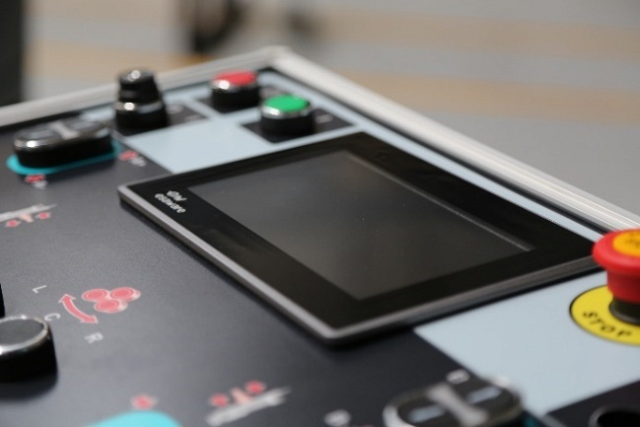

	Цифровой дисплей В стандартную комплектацию входит 7-дюймовый цифровой дисплей. Стандартный цифровой дисплей показывает положение нижних роликов. Верхние пределы положения нижних валков также можно регулировать на дисплее, что гарантирует, что нижние валки не выйдут за пределы максимального положения.

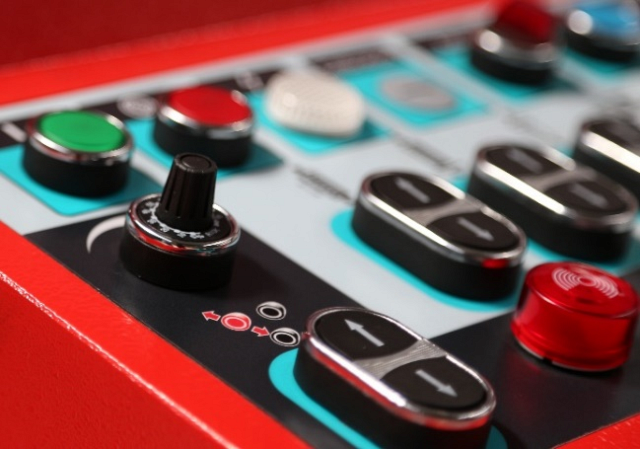

	Переменная скорость вращения Переменная скорость вращения валков обеспечивает оператору больший контроль на каждом этапе и при прокатке. Скорость вращения легко регулируется с помощью потенциометра на панели управления. Таким образом, контроль, необходимый для достижения удовлетворительных результатов, достигается с легкостью.
	Гидравлическая система Высоко качественная и надежная гидравлическая система APK предназначена для выполнения всех движений машины с легкостью и точностью. Гидравлический бак изолирован снаружи для поддержания чистоты масла. Электрический переключатель уровня используется для контроля уровня масла из-за работы в закрытой среде. Обратный фильтр (при необходимости фильтр высокого давления) гарантирует, что масло остается чистым. Система трубопроводов спроектирована таким образом, чтобы создавать минимальные потери давления, легко демонтироваться и обеспечивать максимально возможную герметичность. Гидравлическая система защиты от перегрузок обеспечивает поддержание гидравлического давления на безопасном уровне и обеспечивает безопасность.
	Электрическая система Высококачественная и надежная электрическая система APK предназначена для выполнения всех движений машины с легкостью и точностью. Силовая линия и схема управления изолированы друг от друга. Монтажные входы электрической панели изолированы снаружи адаптерами. На крышке используется прокладка для предотвращения попадания пыли в электрическую панель. Были приняты меры против перегрузки.
	Безопасность Оборудование используется там, где оператор может легко дотянуться, чтобы остановить машину в любой неблагоприятной ситуации во время процесса прокатки. Это кнопка аварийной остановки на панели управления и страховочный трос вокруг машины. Кроме того, были приняты электрические и гидравлические меры против перегрузки.

Комплектация AKYAPAK APK 101

Стандартная

• Оси валков - Закаленные и шлифованные.
• Стандартные валки - Закаленные и шлифованные, в виде наборных шайб.
• Рабочие положения - Горизонтальное и вертикальное.
• Перемещение нижних роликов - Планетарное перемещение нижних роликов вверх и вниз. Ролики приводятся в действие силовым агрегатом с гидравлическим приводом планетарного типа.
• Устройством ограничения крутящего момента - Защищает от перегрузки при изгибе.

Дополнительная

• Ролики - Для гибки труб и профиля.
• Поперечные направляющие валки - Для гибки угловых материалов.

Технические характеристики AKYAPAK APK 101
