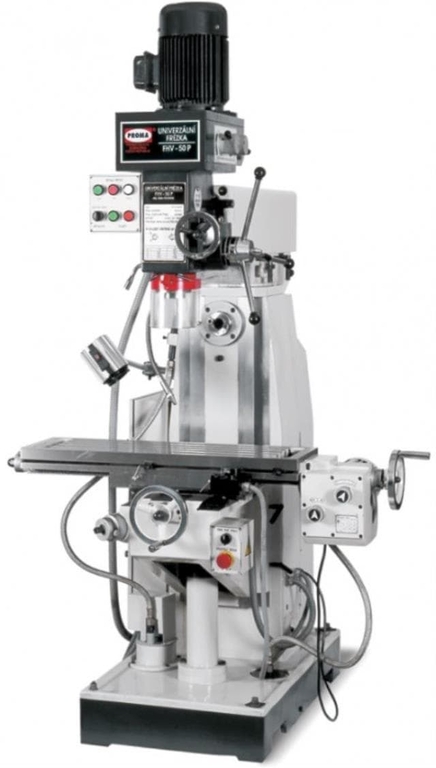

Универсальный фрезерный станок Proma FHV-50P (25330050)

Универсальный фрезерный станок Proma FHV-50P предназначен для обработки различных материалов, таких как металл, дерево, пластик и другие. Благодаря широкому диапазону возможностей по настройке и регулировке, этот станок подойдет для использования как в крупных промышленных предприятиях, так и в небольших мастерских.

Выбирая универсальный фрезерный станок Proma FHV-50P, вы получаете надежное и качественное оборудование, которое поможет вам увеличить производительность и качество вашей продукции. Не упустите возможность приобрести этот станок уже сегодня и улучшить свой бизнес!

Вертикальный фрезерный станок PROMA FHV-50P предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских. В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Универсальный фрезерный станок Proma FHV-50P 25330050 предназначен для точной обработки металлических заготовок. С помощью станка можно выполнять такие операции как: проточка, сверление, обработка кромок, развертка. Станок имеет девять ступеней вращения шпинделя при горизонтальной обработке и восемь ступеней при вертикальной обработке, что увеличивает эффективность обработки деталей.

Особенности станка proma fhv-50p

	Универсальность Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.
	Лампа освещения Светильник предназначен для освещения рабочей поверхности
	Защита от стружки Прозрачный экран практически полностью закрывает рабочую зону и препятствует вылету стружки в глаза оператора.
	Мощный двигатель Станок оснащен надежным мощным двигателем, гарантирующим длительную бесперебойную работу.
	Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость.
	Стандарт СЕ Европейские стандарты качества.

Преимущества универсального фрезерного станка proma fhv-50p

• Высокое качество исполнения
• Надежность и долговечность
• Широкий диапазон возможностей по обработке материалов
• Простота в эксплуатации
• Гарантированное качественное обслуживание
• Мощный трехфазный электродвигатель;
• Автоматическая подача;
• Система охлаждения;
• Устойчивая массивная конструкция;
• Высокая точность обработки;
• Малые габариты.

Технические характеристики фрезерного станка proma fhv-50p

Основные узлы и детали

Фрезерный станок FHV-50P состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 4, основание 10 и консоль 1.

Базой станка является станина 11, жестко закрепленная к основанию 10. По вертикальным направляющим станины с помощью штурвала 2 перемещается консоль 1 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки 2 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 360° вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 8. Фрезерная головка наклоняется вправо- влево ±60º. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни 5 и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение горизонтальный шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Комплект поставки

• Оправка для патрона MK 4 В18 - 1 шт.
• Оправка расточная - 1 шт.
• Патрон сверлильный 1-16 В18 - 1 шт.
• Штурвал подачи стола - 2 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Рукоятка консоли - 1 шт.
• Сухари Т-образного стола - 4 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М14х420 и М14хх290 для крепления инструмента - 2 шт.
• Оправка горизонтального шпинделя L 395 o 22 и 27 мм - 2 шт.
• Защитный экран - 1 шт.

Инструмент

• Ключ свёрлильного патрона - 1 шт.
• Ключ торцевой шестигранный 5 мм - 1 шт.
• Ключ рожковый 21х24 - 1 шт.
• Клин для снятия инструмента - 1 шт.
• Патрон цанговый с цангами 4,5,6,8,10,12,16 мм - комплект

• Длина стола, мм 800
• Ø Сверления, мм 50
• Вылет шпинделя, мм 120
• Конус шпинделя КМ4
• Уци Нет
• Макс. обороты 1750
• Напряжение, В 380
• Мощность, кВт 1.5
• Масса, кг 700
• Объем для доставки, м3 2.7
• Модель Proma FHV-50P
• Производство Чехия
