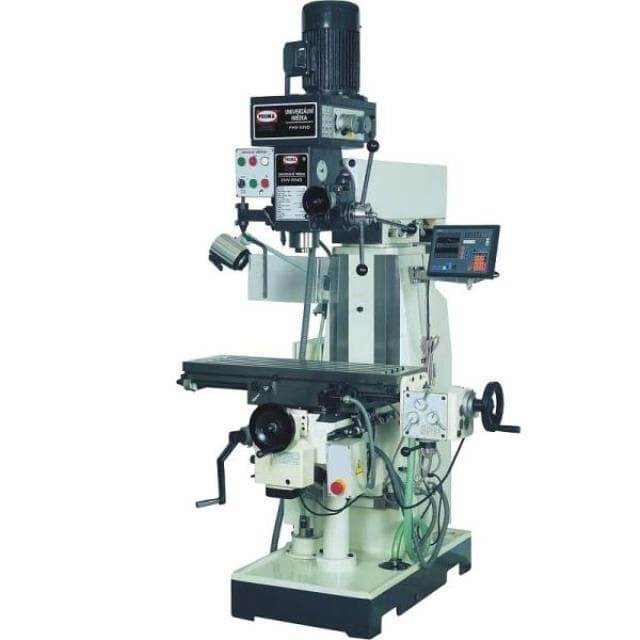

Вертикальный фрезерный станок с уци Proma FHV-50VD

Вертикальный фрезерный станок Proma FHV-50VD идеально подходит для обработки различных материалов, таких как металл, пластик, дерево и другие. Он находит применение в промышленности, машиностроении, автомобильной отрасли, а также в производстве инструментов и комплектующих.

Вертикальный фрезерный станок PROMA FHV-50VD с УЦИ предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских. В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

Предназначен для выполнения таких операций, как сверление, фрезерования и зенкерование металлических заготовок. Для увеличения срока непрерывной работы, в конструкции предусмотрена система охлаждения. Перемещение шпинделя в вертикальном направлении осуществляется при помощи рукояти с наконечниками, которые обеспечивают удобный захват. Станок незаменим на машиностроительных производствах с большим объемом работ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Особенности станка proma fhv-50vd

	Лампа освещения Светильник предназначен для освещения рабочей поверхности
	Простота управления Пульт управления нового образца упрощает работу с оборудованием.
	Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость.
	Защита от стружки Прозрачный экран практически полностью закрывает рабочую зону и препятствует вылету стружки в глаза оператора.
	Точное позиционирование заготовки Крестообразный стол с направляющими типа "ласточкин хвост" позволяет максимально точно установить деталь для обработки.
	Мощный двигатель Станок оснащен надежным мощным двигателем, гарантирующим длительную бесперебойную работу.

Преимущества proma fhv-50vd

• УЦИ (управление числовым программным управлением) для точной и эффективной обработки материалов
• Мощный и надежный двигатель для высокой производительности
• Различные режимы работы для разнообразных задач
• Компактный дизайн для экономии места в цеху
• Регулировка оборотов вращения;
• Точная подача шпинделя;
• Водяное охлаждение;
• Перемещение рабочего стола в продольном и поперечном направлениях;
• Высокоточное выполнение работ;
• Универсальность;
• Высокая производительность;
• Прочность конструкции.

Технические характеристики фрезерного станка proma fhv-50vd с уци

Основные узлы и детали

Фрезерный станок FHV-50VD состоит из следующих основных узлов: станина, шпиндельная головка, электродвигатель привода вертикального шпинделя, коробка скоростей вертикального шпинделя, стол, основание и консоль.

Базой станка является станина, жестко закрепленная к основанию. По вертикальным направляющим станины движется консоль (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол (подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола (имеется только на станке FHV-50PD и FHV-50VD). На правом торце стола смонтирована коробка продольной подачи стола. На станине установлен хобот, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки вертикального шпинделя, коробки скоростей и электродвигателя закреплена на переднем торце хобота. Фрезерная головка наклоняется вправо- влево ±60º. В шпиндельной головке смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя через коробку скоростей.

Комплект поставки

• Оправка для патрона MK 4 В18 - 1 шт.
• Оправка расточная - 1 шт.
• Патрон сверлильный 1-16 В18 - 1 шт.
• Штурвал подачи стола - 2 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Рукоятка консоли - 1 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М14х420 и М14хх290 для крепления инструмента - 2 шт.
• Защитный экран - 1 шт.

Инструмент

• Ключ сверлильного патрона - 1 шт.
• Ключ торцевой шестигранный 5 мм - 1 шт.
• Ключ рожковый 21х24 - 1 шт.
• Клин для снятия инструмента - 1 шт.
• Патрон цанговый с цангами 4,5,6,8,10,12,16 мм - комплект
• Инструкция по эксплуатации

• Длина стола, мм 800
• Ø Сверления, мм 50
• Вылет шпинделя, мм 120
• Конус шпинделя КМ4
• Уци Да
• Объем для доставки, м3 2.7
• Модель FHV-50VD
• Производство Китай
• Type Вертикальный фрезерный станок с уци
• Макс.обороты 1750
