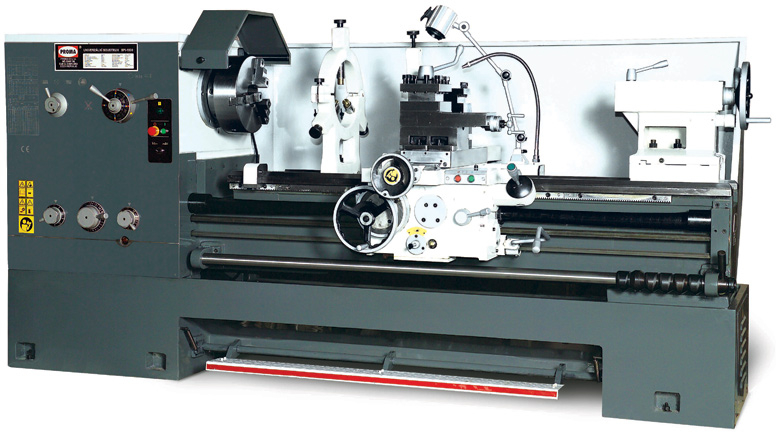

Токарно-винторезный станок Proma SPI-1000

Универсальный токарный станок Proma SPI-1000 с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы.

Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Особенности станка proma spi-1000

	Лампа освещения Светильник предназначен для освещения рабочей поверхности
	Безопасность Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее.
	Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготов
	Функциональность В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой.
	Точность Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPI-1000 25015012 осуществляются посредством высокоточных маховиков.
	Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку.

Преимущества proma spi-1000

• Установлена система СОЖ;
• Широкий спектр выполняемых операций;
• Простое и удобное управление;
• Качественное исполнение;
• Кнопка аварийной остановки;
• Ножной тормоз;
• Все подвижные узлы работают в масляной ванне;
• Долгий срок эксплуатации;
• Наличие устройства цифровой индикации.
• Высокая производительность и точность обработки деталей
• Надежность и долгий срок службы
• Простота в управлении и настройке
• Многофункциональность и универсальность использования

Технические характеристики proma spi-1000

Основные узлы и агрегаты proma spi-1000

Станок состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• Станок с УЦИ Proma SPI-1000 - 1 шт
• 3-х кулачковый патрон – Ø325 мм (на станке) - 1 шт
• 4-х кулачковый патрон – Ø400 мм - 1 шт
• Планшайба – Ø630 мм - 2 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Установочные опоры с болтами (комплект) - 1 шт.
• Поворотный центр - 1 шт.
• Центр невращающийся - 1 шт.
• Втулка переходная - 1 шт.

• Ø обработки над станиной, мм 660
• Ø обработки над супортом, мм 420
• Расстояние между центрами (рмц), мм 1000
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 1600
• Масса, кг 2500
• Модель SPI-1000
• Производство Китай
• Type Токарно-винторезный станок
