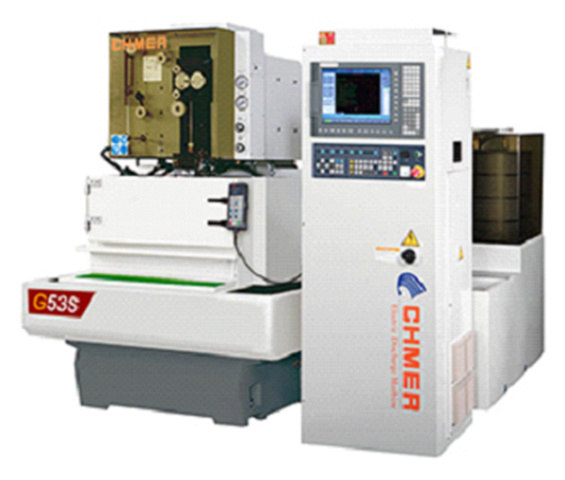

Проволочно-вырезной электроэрозионный станок CHMER G53S

Код товара: 105942

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

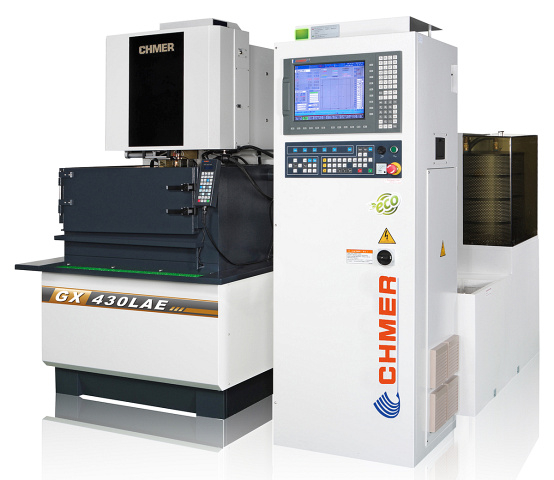

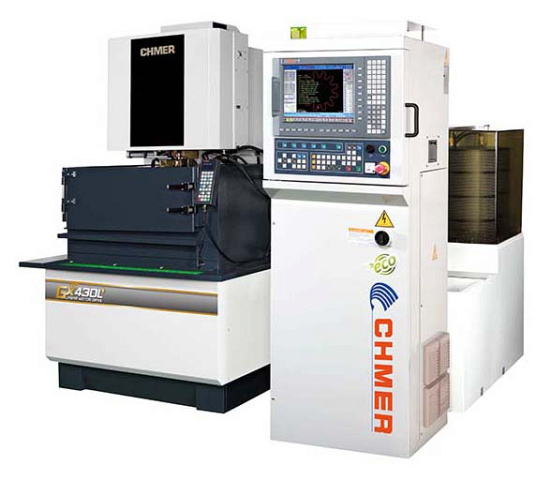

При проектировании станков данной серии за основу принимались точность обработки, простота использования и обслуживания, экономия трудозатрат и долгий срок эксплуатации, что, несомненно, позволяет использовать эти станки на финишных и высокоточных операциях. Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей. МодельGX430LAE c линейным приводом осей X, YЦЕНАОт10 451 475 ₽ МодельGX430LAE c линейным приводом осей X, Y GX430LAE c линейным приводом осей X, Y ЦЕНАОт10 451 475 ₽ От10 451 475 ₽

Область применения CHMER G53S

Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей. Получаемые изделия

Схемы обработки CHMER G53S

Конструктивные особенности CHMER G53S

Высокая жесткость станины
Оборудование обладает T-образной станиной. Конструкция просчитана с помощью метода конечных элементов (FEA) и усилена с помощью ребер жесткости, гарантирующих высокую жесткость и превосходную точность обработки.

Возможность получения деталей переменного сечения
Позволяет изготавливать детали, которые другим способом получить крайне затруднительно.

Комплектация CHMER G53S

Стандартная

	Катушка латунной проволоки Ø0,25 x 5 кг – 1 шт. Применение на станке высокоточной одноразовой латунной проволоки позволяет достичь точности обработки до 2 - 3 мкм и шероховатости обработанной поверхности Ra 0,4 - 0,63 мкм
	Алмазные направляющие для работы с проволокой Ø0,25 мм – 2 шт. Гарантируют высокую точность обработки (до 2 - 3 мкм) и долгий срок эксплуатации (6 - 8 месяцев)
	Оптические линейки по осям X/Y с ценой деления 0,5 мкм – 1 шт. Позволяют организовать систему коррекции погрешностей перемещения рабочих органов станка, вызванные естественным их износом и термическими расширениями
	Система автоматической заправки проволоки – 1 шт.

Дополнительная

	Скоростная система автоматической заправки проволоки AWT (для моделей G53S и G64S) Система AWT позволяет с очень высокой надежностью осуществлять автозаправку проволоки, что обеспечивает непрерывную длительную работу станка днем и ночью без оператора.
	Дополнительная прокачка воды Оснащение станка дополнительной опцией прокачки воды во время заправки проволоки дает возможность стабильной автоматической заправки проволоки даже при большой толщине заготовки (более 60 мм).
	Система контроля температуры воды DTC Температура – ключевой элемент при обработке, т.к. она приводит к расширению заготовки и станины станка. Система контролирует температуру воды с точностью до 0,3 градуса и гарантирует максимальную термическую стабильность обработки, а, следовательно, и точность обработки детали.
	Линейные приводы вместо ШВП Обеспечивают высокую точность обработки на протяжении 10 лет эксплуатации и более даже при обработки сложных криволинейных поверхностей.

Технические характеристики CHMER G53S

Характеристика	Значение
Перемещение по оси Z, мм	220
Размеры рабочего стола, мм	825 x 600
Общая мощность, кВт	15
Макс. вес заготовки, кг	400
Перемещение по оси X, мм	500
Перемещение по оси Y, мм	300
Перемещение по оси V, мм	60
Перемещение по оси U, мм	60
Подача по оси X, мм/мин	800
Подача по оси Y, мм/мин	800
Макс. размеры заготовки, мм	825 x 600 x 215
Потребляемая мощность, кВт	220 В ± 5 B, 3 фазы, 50 / 60 Гц ± 1 Гц (15 кВт)
Двигатели осей	AC сервомоторы
Диаметр проволоки, мм	Ø 0,15 ~ Ø 0,3 (Ø 0,25)
Скорость подачи проволоки, мм/с	300
Усилие натяжения проволоки, гс	300 ~ 2500
Угол конусного резания / толщина заготовки, °/мм	± 14,5 / 80
Точность обработки, мм	до ±0,015
Система	Power MOS Transistor
Макс. выходной ток, А	25
Ввод данных	Клавиатура / RS-232C / CF Card Reader
Дисплей	15
Система контроля	32 bit, 1-CPU, Semi Closed Loop Software Servo System
Контролируемые оси, шт.	X, Y, U, V, Z (5 осей)
Мин. инкремент, мм	0,001
Макс. вводной инкремент, мм	± 9999,999
Интерполяция	Линейная / круговая
Привод подач	Серво / Постоянная скорость
Масштабирование	0,001 - 9999,999
Длина, мм	2290
Ширина, мм	2270
Высота, мм	2130
Вес, кг	3195 (включая генератор и систему охлаждения)

Модель G53S
Type Проволочно-вырезной электроэрозионный станок
Ø проволоки, мм 0,15 ~ 0,3
