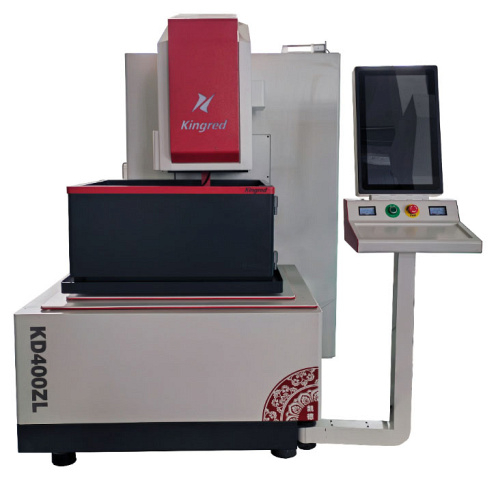

Проволочно-вырезной электроэрозионный станок Kingred KD400

Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков.

Область применения Kingred KD400

Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Получаемые изделия

Схемы обработки Kingred KD400

Конструктивные особенности Kingred KD400

	Термически сбалансированная станина увеличенной жесткости

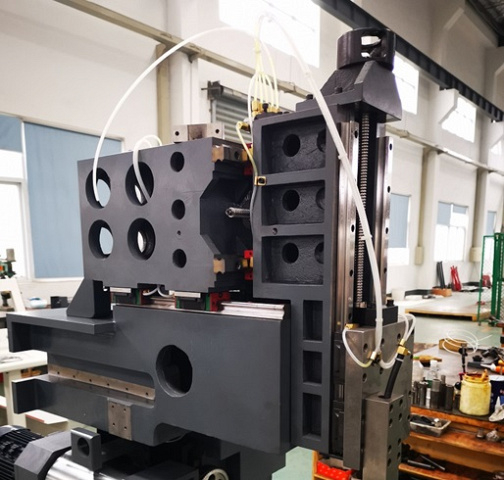

	Узел обработки под углом

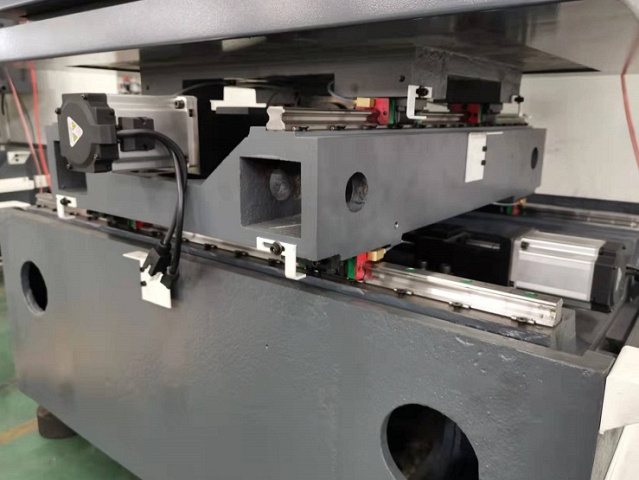

	Система приводов На фото: Linear motor – линейный мотор Spanish Fagor linear scale – оптические линейки Fagor (Испания)

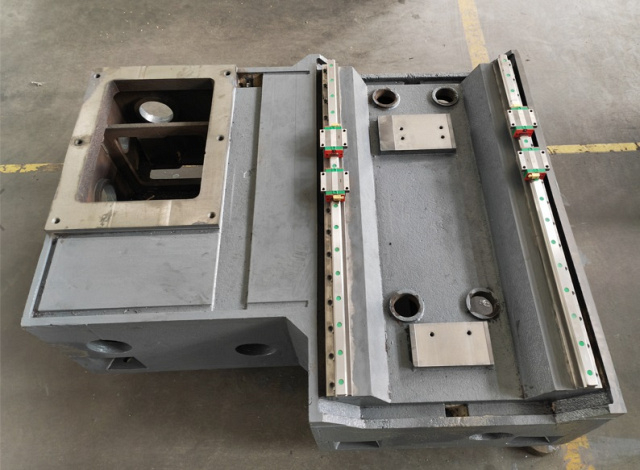

	T-образная конструкция основания станины Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола

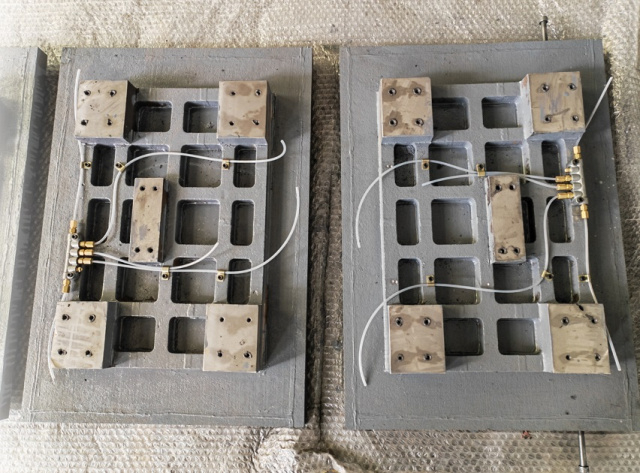

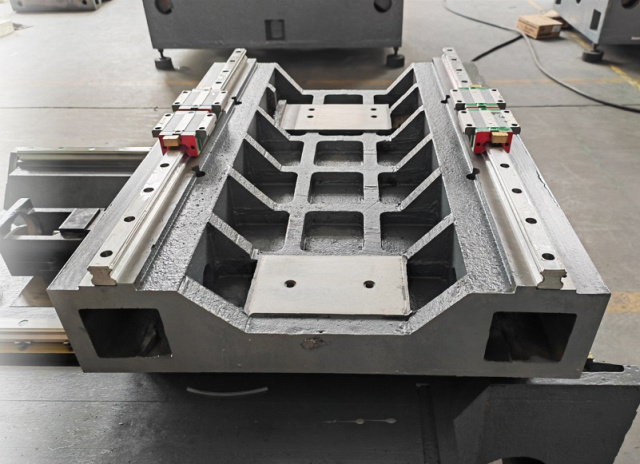

	Литой рабочий стол с ребрами жесткости

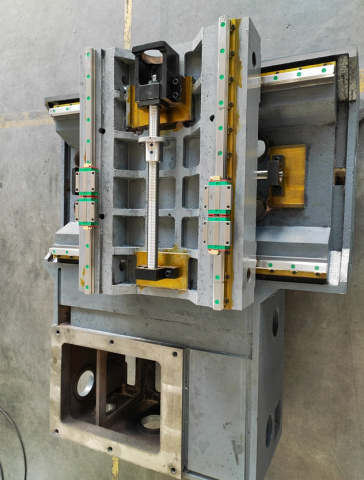

	Жесткие салазки осей X и Y с внутренним оребрением

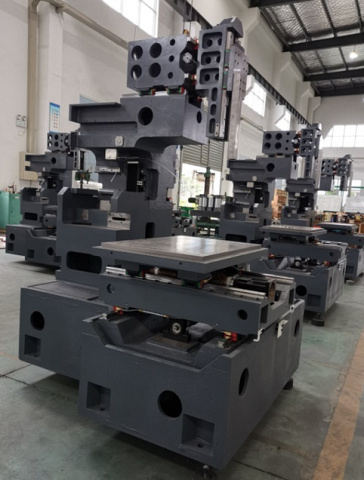

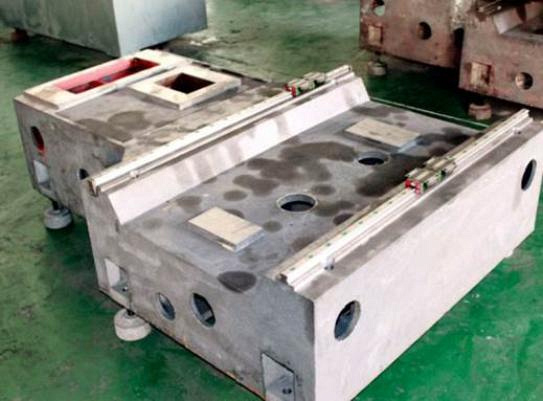

	Прочная конструкция станины и рабочего стола

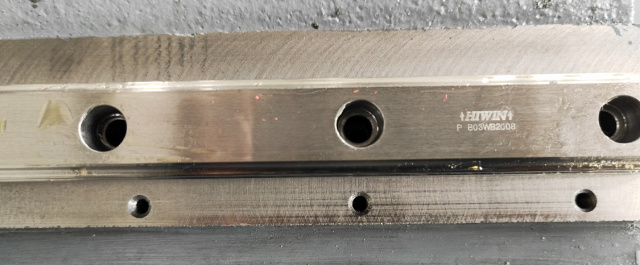

	Высокоточные линейные направляющие HIWIN класса P осей X, Y и класса H осей U, V, Z

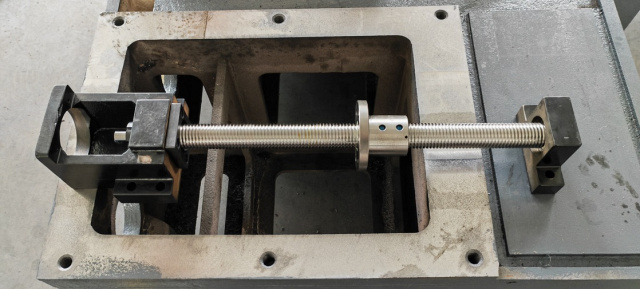

	Высокоточные ШВП класса P

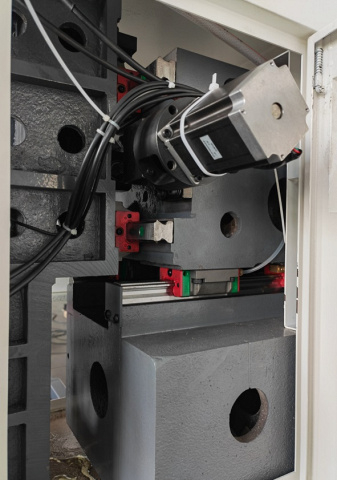

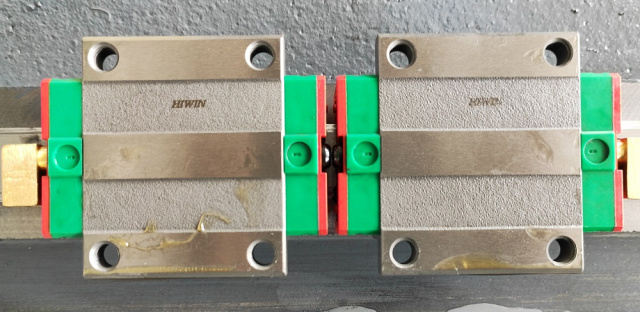

	Сдвоенные высокоточные линейные направляющие HIWIN класса H на осях U, V, Z
	Система перемотки и натяжения проволоки
	Сенсорный экран PLC системы управления движения проволочного барабана

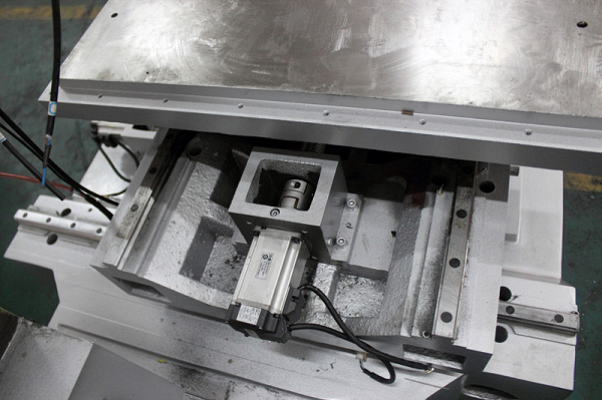

	Сервопривод осей X, Y

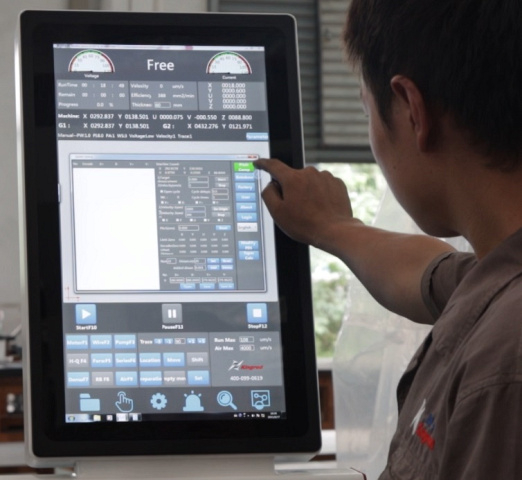

	Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
	Функции системы ЧПУ
	Станки отличаются высокой жесткостью станины А так же высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.
	Система прокачки и фильтрации рабочей жидкости и малый износ проволочного электрода-инструмента Обеспечивает высокую точность и стабильность электроэрозионной обработки. Многократное использование проволочного электрода-инструмента, удобство его заправки удешевляет и ускоряет процесс обработки детали.

Комплектация Kingred KD400

Стандартная

	ЧПУ с сенсорным диплеем на базе WINDOWS XP Удобное управление с интуитивным интерфейсом
	Бак для воды Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка
	Сервомоторы по осям X/Y Yaskawa (Япония) (для серии A) Обеспечивают высокую точность перемещений рабочего стола
	CAD/CAM система AutoCUT Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
	Насос с комплектом кабелей
	Сопла
	Силовой кабель
	Выносной пульт управления
	Узел натяжения и перемотки проволоки
	Шаблон для выставления вертикальности проволоки
	Нож
	Катушка молибденовой проволоки 2000 м
	Виброопоры с анкерными болтами
	ШВП со сдвоенной гайкой на осях X / Y класса точности P2 (для серии A)
	Линейные моторы на осях X / Y (для серии B)
	Оптические линейки на осях X / Y (для серии B)
	Высокоточные направляющие HIWIN (Тайвань) X / Y / U / V – 4 шт.
	Микрошаговые двигатели на осях U / V – 2 шт.
	Трансформатор
	Электрические реле Omron (Япония)
	Генератор импульсов Meanwell (Тайвань)
	Конденсаторы Hitachi (Япония)
	Автоматическая система смазки
	Автоматическая система контроля натяжения проволоки

Технические характеристики Kingred KD400
