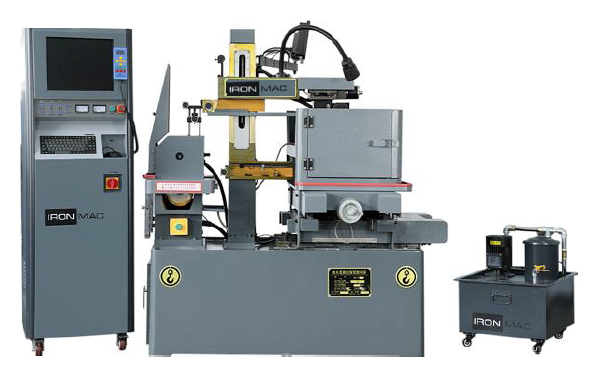

Проволочно-вырезные электроэрозионные станки IRONMAC DK77

Электроэрозионные станки серии DK77 – это проволочно-вырезные станки с ЧПУ многопроходного типа. Отличительной особенностью данных станков от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механических переключателей.

Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза:

• На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
• На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.

Преимущества IRONMAC DK77

• Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
• Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
• Многопроходная обработка для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм
• Возможность использования молибденовой и вольфрамовой проволоки
• Точность обработки ± 0,007 мм
• Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки
• Максимальный угол обработки ± 15° при высоте детали 80 мм (опция)
• Высота обработки до 500 мм (опция)
• Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002

Конструктивные особенности IRONMAC DK77

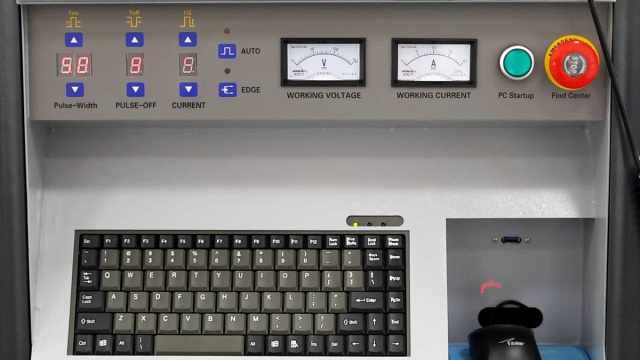

	Стойка управления Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 um.Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
	Функции системы ЧПУ Определение кромки заготовки;Определение центра отверстия;Функция «Автотехнолог»;Возврат в исходную точку;Режим имитации;Защита от порыва проволоки.
	Несущая нагрузка на стол выше в среднем на 23% По сравнению с другими производителями эрозионных станков с молибденовой проволокой
	Барабан перемотки проволоки Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения;
	Многопроходная обработка Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм
	Возможность использования молибденовой и вольфрамовой проволоки
	Точность обработки ± 0,007 мм
	Симметричная конструкция осей UV относительно XY В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки.
	Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
	ЧПУ на базе надежной и эффективной Windows XP

Комплектация IRONMAC DK77

	Комплектующие для моделей DK7725, DK7732, DK7740, DK7750 и DK7763 Контактор производства SHIHLIN ELECTRIC & ENGINEERING COOPRATION (Тайвань);Инвертер производства «Shihlin» (Тайвань);Электрические реле производства OMRON(Япония);Генератор импульсов производства MEANWELL (Тайвань);Конденсаторы HITACHI (Япония);Система контроля натяжения проволоки;Высокоточные направляющие производства HIWIN (Тайвань);Станина из чугуна-механита (мод. HT250).
	Комплектующие для моделей DK7725e, DK7732E, DK7740E, DK7750E и DK7763E Контакторы, инверторы, электрические реле, конденсаторы, направляющие от проверенных китайских производителей;Генератор импульсов производства MEANWELL (Тайвань);Станина из чугуна-механита (мод. HT200).

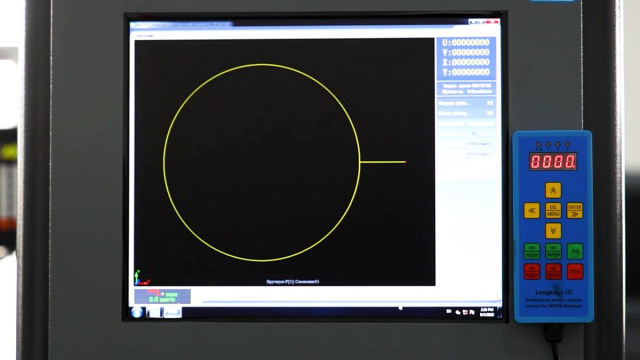

	Встроенная CAD/CAM система на основе AUTOCAD Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
	Узел натяжения и перемотки проволоки Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону.
	Высокоточные линейные направляющие HIWIN (Тайвань) Обеспечивают высокую точность перемещений рабочего стола.
	Высокоточные ШВП
	ЧПУ на базе Windows XP
	Инвертор (преобразователь) Shihlin (Тайвань)
	LCD монитор

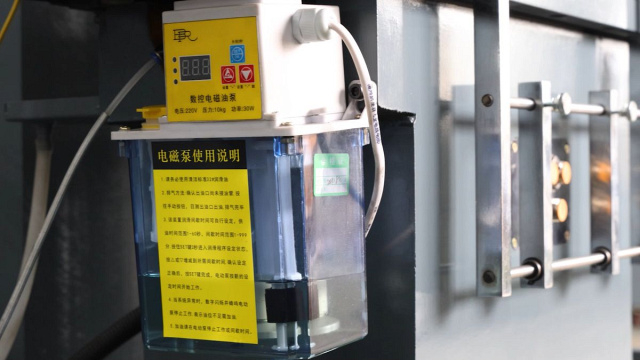

	Централизованная система смазки
	Бак для воды
	Насос с комплектом кабелей

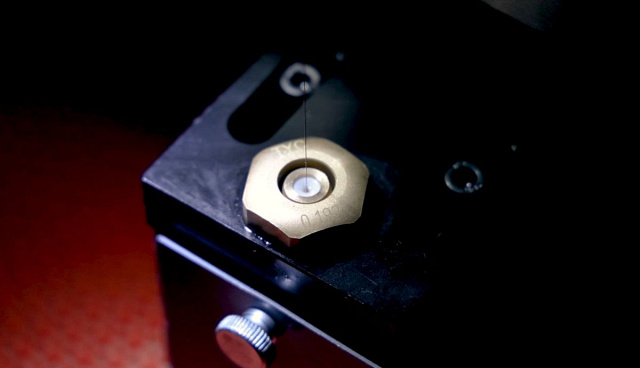

	Сопла
	Силовой кабель

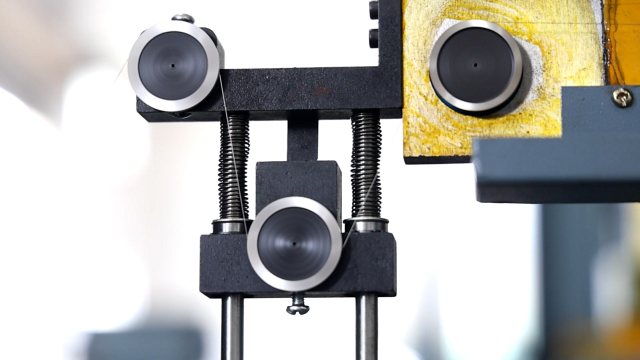

	Автоматическая система контроля натяжения проволоки
	Моторизированное перемещение по оси
