Пуансон для листогибочного пресса Rolleri TOP.205-85-R08/R2

Пуансон для листогибочного пресса Rolleri TOP.205-85-R08/R2

Компания 'Невастанкомаш' рада представить вам высококачественный пуансон для листогибочного пресса Rolleri TOP.205-85-R08/R2.

Преимущества:

• Изготовлен из прочного материала, обеспечивающего долгий срок службы;
• Отличное качество поверхности, что позволяет получать высокоточные изделия;
• Удобство в использовании и обслуживании;
• Проходит строгий контроль качества перед выпуском на рынок.

Особенности:

• Модель: TOP.205-85-R08/R2;
• Длина: 205 мм;
• Ширина: 85 мм;
• Высота: R08/R2.

Назначение:

Пуансон предназначен для использования в листогибочных прессах для изготовления изделий из листового металла.

Сферы применения:

Пуансон Rolleri TOP.205-85-R08/R2 идеально подходит для производства металлических деталей, компонентов для строительства, автомобильной промышленности и других отраслей, где требуется точность и надежность в процессе обработки металла.

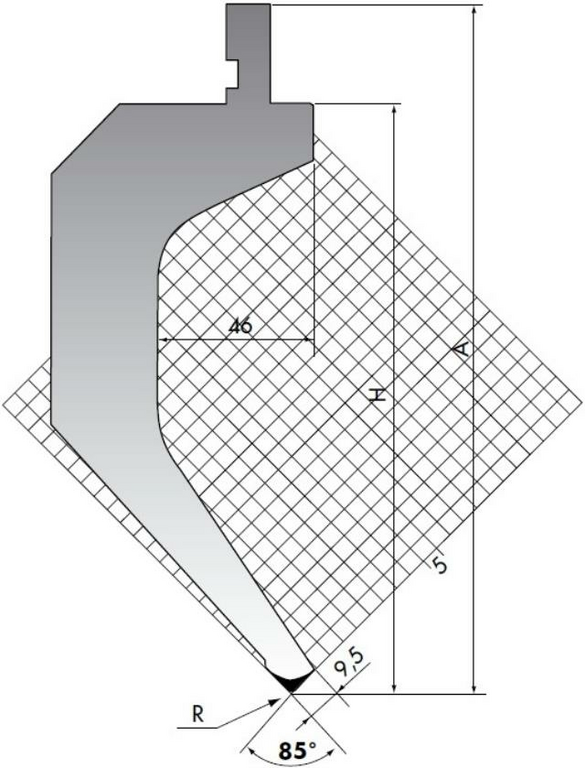

Пуансон для листогибочного пресса Rolleri TOP.205-85-R08/R2 предназначен преимущественно для гибки деталей с длинными полками из различных вариантов толщин листового металла. Пуансон гусевидного типа. Изготовлен из высококачественной легированной стали 42Cr (900 - 1150 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности пуансона шлифованы.

Область применения:

Данным пуансоном возможна гибка листового металла на угол от 85° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, углом матрицы, а также углом пружинения конкретного материала, который подвергается гибке. Пуансон с большой величиной радиуса при вершине предназначен для гибки средних и больших толщин листового металла, пуансон с маленькой величиной радиуса при вершине предназначен для гибки маленьких толщин листового металла.

Пуансон является гибочным инструментом. Устанавливается на листогибочный пресс и предназначен для гибки листового металла под заданным углом. Пуансон применяется в паре с матрицей. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

Конструктивные особенности:

Для установки (стыковки) на листогибочном прессе нескольких пуансонов и чёткого выставления их на одном уровне крайне желательно использование переходников. Пуансоны закрепляются на траверсе листогиба, выставляются по линии гиба, а их вылет корректируется с помощью перемещения клиньев переходников. После этой корректировки пуансоны закрепляются многочисленными зажимными винтами вдоль боковых сторон.

Для быстрой установки и снятия пуансонов и матриц с листогибочного пресса используются специальные системы быстросменных креплений.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

Технические характеристики пуансона для листогибочного пресса Rolleri TOP.205-85-R08/R2

• Модель TOP.205-85-R08/R2
• Type Пуансон для листогибочного пресса
