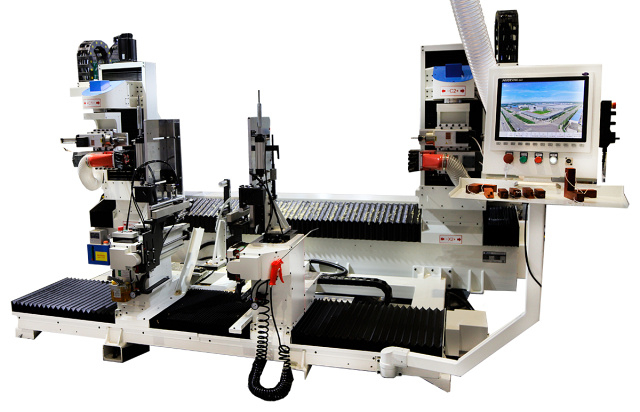

Пятиосевой обрабатывающий центр QUADRO JET ECO

0.0 (голосов 0)
Артикул: 9926123jet_eco Код товара: 106437
Под заказ
0 ₽
Купить в 1 клик
Пятиосевой обрабатывающий центр QUADRO JET ECO
Пятиосевой обрабатывающий центр QUADRO JET ECO
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Quadro (Китай)

ВАШИ ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

  • Больше 1 500 единиц оборудования в наличии.
  • Склад в Московской области (г. Ступино)
  • Склад в Тверской области (г. Кимры)
  • ПНР и обучение персонала.
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

Автоматический двусторонний шипорезный станок QUADRO JET ECO предназначен для зарезки скруглённых шипов всех видов с наклонами по оси шипа, а также для выборки пазов и сверления отверстий. Станок позволяет изготовить все типы мебельных соединений типа «шип-паз». Управление осуществляется интуитивно понятным контроллером.

ОБЛАСТЬ ПРИМЕНЕНИЯ QUADRO JET ECO

На QUADRO JET ECO возможно изготовить шипы - круглый, квадратный, поясной круглый и китайский. Также на оборудовании выполняют снятие фаски и сверление.

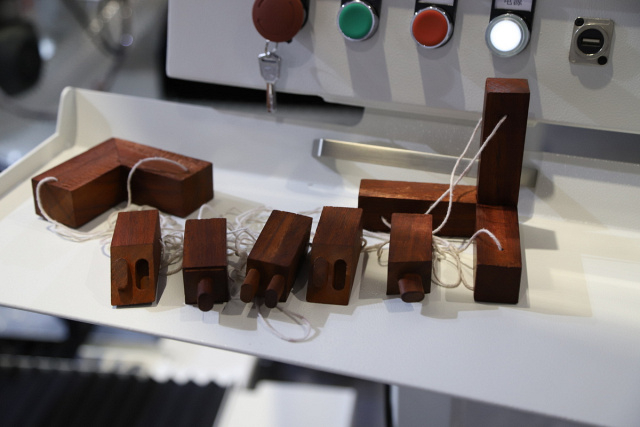

Получаемые изделия

СХЕМА ОБРАБОТКИ QUADRO JET ECO

Нарезание шипа
Пазование

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ QUADRO JET ECO

Конструкция станины
Станина сварена из высокопрочных стальных пластин с распределенными внутри ребрами жесткости и проходит высокотемпературный отжиг и обработку вибрационным старением.
Структурная прочность элементов проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность и расчётную прочность оборудования

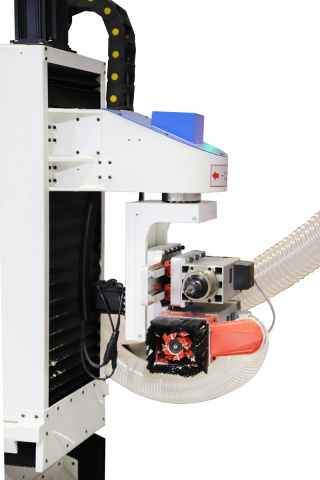

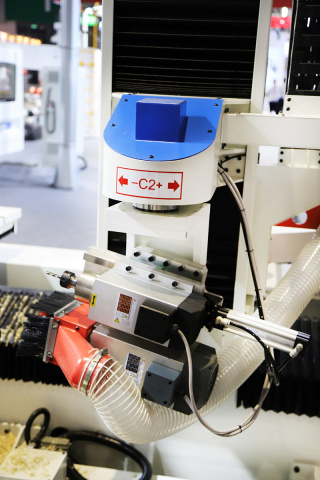

Фрезерные головы

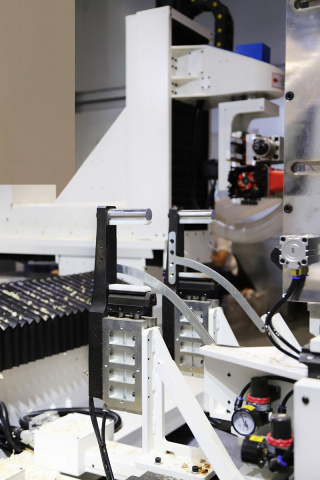

Автоматическая подача и разгрузка деталей
Заготовки укладываются в магазин вручную, затем по одной подаются толкателем на стол, после чего закрепляются прижимами.
Зажимы регулируются по высоте, при закреплении изогнутых заготовок их верхняя часть наклоняется;Разгрузка заготовок производится на направляющие - в оптимальной позиции для изъятия оператором заготовок и проверки их качества;Примерное время на загрузку и выгрузку = 2 сек.
Система управления станком

КОМПЛЕКТАЦИЯ QUADRO JET ECO

    Технические характеристики QUADRO JET ECO

    Характеристика Значение
    Условие Скидка 11%ШМР150 000 ₽Включеныв стоимость!
    Длина материала (прямой, с угловым шипом 45°), мм 450 - 2000
    Ширина материала (прямой шип), мм 10 - 60
    Длина материала (прямой шип), мм 180 - 2000
    Толщина материала (прямой шип), мм 10 - 80
    Поворот оси B, ° -55 - 0
    Поворот оси С, ° -55 - 0
    Мощность шпинделей, кВт 5,5 + 3,7
    Система ЧПУ и интерфейс оператора Контроллер HUST CNC (русифицированный интерфейс)
    Направляющие HIWIN (Тайвань)
    Электрокомпоненты Schneider (Франция)
    Зубчатые передачи и редуктора Shimpo Nidec (Япония)
    Размер зоны обработки, мм 2000 х 60
    Частота вращения шпинделя, об/мин 0 - 18 000
    Мощность шпинделя S1 / S6, кВт 5,5 / 3,7
    Мощность шпинделя для нарезания шипа, кВт 5,5
    Частота вращения шпинделя для нарезания шипа, об/мин 12 000
    Мощность шпинделя для нарезания паза, кВт 3,7
    Частота вращения шпинделя для нарезания паза, об/мин 18 000
    Скорость подачи, м/мин 15
    Количество шпинделей, шт. 2
    Скорость перемещения по оси X, м/мин 10
    Скорость перемещения по оси Y1, Y2, м/мин 20
    Скорость перемещения по оси Z, м/мин 20
    Длина, мм 3910
    Ширина, мм 2850
    Высота, мм 2150
    Вес, кг 3500
