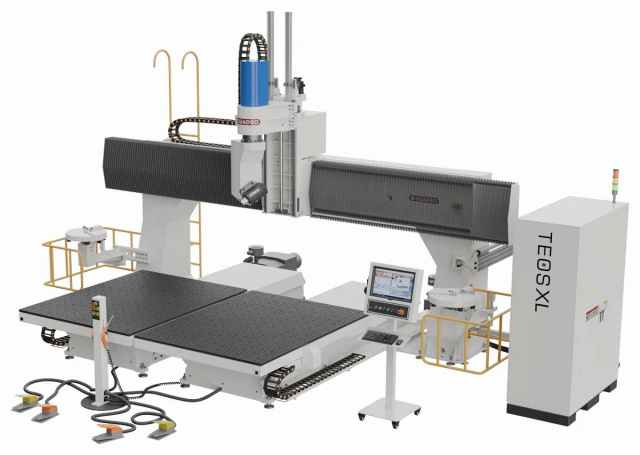

Пятиосевой обрабатывающий центр QUADRO TEOS XL FLAT ATC
(голосов 0)
Артикул: 10066748teos_xl_flat_atc Код товара: 106445
Под заказ
Обрабатывающие центры QUADRO TEOS XL разработаны в соответствии с конкретными технологическими требованиями и обрабатываемыми материалами клиентов. Он предназначен для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Станок позволяет обрабатывать высокие заготовки без необходимости их обработки и склейки по слоям, что повышает точность конечного изделия, а так же значительно ускоряет процесс производства.
Функция RTCP - интерполяция одновременно в 5 осях позволяет изготавливать детали сложной формы за один установ, что существенно сокращает время производства, по сравнению с 3-х осевыми станками и другими обрабатывающими центрами.
ОБЛАСТЬ ПРИМЕНЕНИЯ QUADRO TEOS XL FLAT ATC
- Автомобильная промышленность: модели автомобилей, внутренние и наружные детали;
- Морская промышленность: Форма для изготовления корпусов яхт, внутренние и наружные детали;
- Литейная промышленность: литейная форма насосных клапанов, ветряные колеса, станки, автомобили, атомная энергетика, гидротурбины, детали горного оборудования и т.д.;
- Железнодорожная промышленность: модели высокоскоростных железнодорожных поездов, формы и детали для внутренней и внешней отделки;
- Авиационная промышленность: пресс-формы для обшивки самолетов, аэрокосмические аппараты и т.д.;
- Композитные материалы: углеродное волокно, армированный стекловолокном пластмасса, сотовый наполнитель, ПЛА, ПВХ и другие неметаллические композиты пресс-формы, обработка готовой продукции;
- Моделирование: модели бассейнов, модели ванн, модели туалетов, модели недвижимости;
- Производство скульптур и декораций: декорации для парков развлечений, реквизиты для фильмов, скульптуры человеческой фигуры.
Получаемые изделия
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ QUADRO TEOS XL FLAT ATC
 |
Програмное обеспечение 3D визуализация и модуль проверки управляющих программ на возможное столкновение В комплекте со станком на выбор поставляется постпроцессор к одной из самых современных CAM систем: AlphaCAM, SolidCAM, PowerMill, а так же 3D модель станка. Каждая из указанных программ имеет мощный инструмент для проверки созданных управляющих программ на столкновение. Благодаря детально прорисованной 3D модели станка и визуализации в CAM системе, можно заранее просмотреть траектории движения станка, подходы / отходы инструмента и скорректировать их в случае необходимости. |
 |
Станина Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали с распределенными внутри ребрами жесткости, обеспечивающая стабильную и точную работу обрабатывающего центра на максимальных скоростях перемещения при силовом фрезеровании. Станина и другие конструкции станка проходят термическую обработку. Это необходимо для обеспечения высокой твердости и прочности стали, а так же обеспечивает достаточную степень жесткости конструкций станка и хорошую устойчивость к статическим и динамическим нагрузкам. Структурная прочность рамы проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность оборудования при любых нагрузках и отсутствие провисания портала даже при использовании массивного инструмента. Все посадочные и крепежные места обрабатывается на 5-ти осевом высокоточном металлообрабатывающем центре за одну установку. Это позволяет достигать заданных параметров точности станины и последующих перемещений по осям. |
 |
Рабочие столы, модификация FLAT Обрабатывающие центры TEOS в базовой комплектации оснащаются двумя независимыми подвижными столами с программным управлением для работы в полноценном маятниковом режиме или синхронизированы и работать в режиме «Тандем» для обработки крупногабаритных деталей. Плоские рабочие столы имеют вакуумную подготовку и резьбовые отверстия для механического крепления изделий. На каждом столе предусмотрен цифровой индикатор вакуумного разряжения. Эта удобная система существенно упрощает рабочий процесс при смене оснастки и предотвращает аварийные ситуации связанные со срывом изделия в процессе обработки, при недостаточном разрежении вакуума. |
 |
Фрезерная голова (мод. АТС ONE HITECO) Фрезерная голова со шпинделем с автоматической сменой инструмента от мирового лидера в этой отрасли компании HITECO (Италия) мощностью 11 кВт (S1) - 13,5 кВт, 24 000 об/мин, инструментальный патрон HSK-63F x ER-40. Жидкостное охлаждение и промышленный чиллер в комплекте, позволяет эксплуатировать шпиндель в самых жестких условиях фрезерования в режиме долговременной, без остановочной работы. Данная модификация имеет меньшие габариты, что позволяет производить обработку в труднодоступных местах. Обрабатывающий центр комплектуется 2 магазинами автосмены карусельного типа на 8 позиций каждый. |
 |
Обдув и охлаждение инструмента В базовой комплектации инструмент обдувается сжатый воздухом. Для повышения срока службы дорогостоящего инструмента и получения более качественных поверхностей готовых деталей. |
 |
Гофрированная защита В базовой комплектации станка, ось Х защищена гофрированными шторками, что предотвращает попадание стружки и пыли во время обработки на линейные направляющие и подшипники. |
 |
Датчик автокалибровки инструмента Уже в базовой комплектации обрабатывающие центра TEOS оснащаются автоматическим датчиком калибровки инструмента. Замер длины инструмента осуществляется путем его приближения и касания контактного элемента датчика, после чего полученные данные (длина) автоматически заносятся в таблицу компенсаций системы ЧПУ. Процессы определения длины инструмента, в том числе дисковой пилы, выполняются в автоматическом режиме без какого-либо вмешательства со стороны операторов, что позволяет уйти от брака продукции связанной с ошибкой измерения длины стандартными ручными приборами, такими как штангенциркуль, глубиномер или столярная линейка. |
 |
Электроавтоматика Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric. Во время работы электрокомпоненты выделяют большое количества тепла, особенно в закрытом пространстве, которым является электрический шкаф. Для обеспечения надежной и бесперебойной работы электроавтоматики, в базовой комплектации электрошкаф оснащен промышленным кондиционером. Данная система помогает избежать ошибок системы ЧПУ связанных с перегревом, а так же избежать попадания запылённого воздуха из цеха. Для удобства работы и последующего обслуживания, соединения электрошкафа непосредственно с органами станка, выполнены на базе промышленных быстроподключаемых разъемов, что очень удобно при обслуживании и исключает возможность неправильного подключения электрокомпонентов. |
 |
Сервосистема YASKAWA Высокая точность перемещения по осям обеспечивается сервосистемой с абсолютными энкодерами и обратной связью, новейшей серии Σ7 от мирового лидера в данной области. Серия Σ7 работает на запатентованной системе цифровой передачи данных – Mechatrolink, что позволяет защитить систему ЧПУ от возможных сбоев связанных с электрическими наводками, относительно устаревших дискретных систем. |
 |
Cистема ЧПУ OSAI (Италия) Обрабатывающие центры TEOS, оснащаются полностью цифровой системой числового программного управления (ЧПУ). Это одна из самых доступных и надежных систем управления. Она успешно эксплуатируется, в том числе и на пяти осевом оборудовании ведущих европейских производителей. Широкие возможности и понятный графический интерфейс системы ЧПУ на русском языке, обеспечивают высокую производительность и легкость в управлении. В базовую комплектацию включен современный, промышленный ПК оператора на базе ОС WINDOWS. Системы ЧПУ OSAI широко распространена на территории России и устанавливается на 3 - х, 4 - х и 5 - ти осевых обрабатывающих центрах. Благодаря известности данной системы управления, значительно упрощается вопрос подбора оператора и его обучение. |
 |
Ручной пульт управления Для отладки новых и сложных программ, используется дистанционный, ручной пульт управления, который может контролировать перемещение осей и регулировать скорость обработки через потенциометр. |
 |
Вакуумный насос Предназначен для надежного вакуумного крепления заготовок. В базовой комплектации установлено 2 насоса производительностью 160м3/час (5,5 кВт). Опционально возможно увеличение производительности насосов. |
 |
Стойка оператора Компактная, выносная и удобная стойка запуска цикла обработки столов, и обдувочные пистолеты. |
 |
Высокоточные линейные направляющие HIWIN (Тайвань) Высокоточные линейные направляющие HIWIN (Тайвань) повышенного класса точности, обеспечат прямолинейное движение осей X, Y, Z в течении длительного срока службы. Особое внимание уделено общей пыле-защищённости обрабатывающего центра Quadro – монтажные отверстия в направляющих не только закрыты заглушками, но и вся их фронтальная поверхность закрыта специальными металлическими кожухами, что исключает скапливание пыли над монтажными заглушками и ее попадание в подшипник. Профильные линейные направляющие и подшипники специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики по грузоподъемности. Четырехточечный контакт каретки и рельса, достигается четырьмя рядами шариков, благодаря чему обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях. |
| Автоматическая смазка Для облегчения технического обслуживания и продления срока службы оборудования, все обрабатывающие центры Quadro имеют систему автоматической смазки подвижных элементов: линейные направляющие по все осям, ШВП и реечные передачи. Система ЧПУ в автоматическом режиме контролирует минимальный уровень смазки и оповестит о необходимости дозаправки при достижении минимального уровня в расширительном баке. |
|
 |
ABBA LINEAR TECH (Тайвань) Перемещения по осям «Y, Z» обеспечиваются шариковинтовыми парами с предварительным натягом. Высокий базовый класс точности ШВП позволяет достигать максимальных скоростей перемещения до 80 м/мин. Компания ABBA Linear Tech Co.,LTD создана в 1999 г и является первым производителем систем линейного перемещения на Тайване. Миссия компании ABBA Linear Tech состоит в сочетании лучшего качества, долговечности эксплуатации и достижения статуса производителя линейной техники высочайшего класса |
 |
NABTESCO (Япония) Точность непрерывной пятиосевой обработки обеспечивается двумя безлюфтовыми циклоидальными редукторами от мирового лидера в этой области. Применяемые редуктора, имеют увеличенные шариковые радиально-упорные подшипники, обеспечивая увеличенные радиальные и осевые нагрузки на выходной вал редуктора, а так же они обладают высокой жесткостью при крутящем моменте, что обеспечивает исключительную точность повторения и траектории даже при силовых режимах резания. Согласно информации с официального сайта, Nabtesco занимает первое место мировой доли рынка безлюфтовых циклоидальных редукторов. Произведено более 7 000 000 редукторов серии «RV». |
 |
Косозубая Рейка-Шестерня Высокоточные косозубые передачи «шестерня-рейка» по оси Х гарантируют высокую точность и скорость обработки. Такие передачи предназначены для непрерывной силовой обработки, боковая поверхность зубьев прошлифована и упрочнена в соответствии с самыми строгими техническими условиями. |
Технические характеристики QUADRO TEOS XL FLAT ATC
| Характеристика | Значение |
|---|---|
| «X», мм | 4000 |
| «Y», мм | 2500 |
| «Z», мм | 1000 |
| «A», ° | 360 (±180) |
| «С», ° | 800 (±400) |
| «X, Y / Y1», м/мин | 40 |
| «Z», м/мин | 30 |
| «A, C», об/мин | 22,5 |
| Кол-во независимых рабочих столов, шт. | 2 |
| Тип рабочего стола | FLAT |
| Макс. зона обработки X x Y, мм | 3700 x 2500 |
| Макс. площадь поддержки: каждого стола / двух столов, мм | 1530 x 2000 / 3060 x 2000 |
| Грузоподъемность рабочего стола с равномерно распределенной на весь стол нагрузкой, кг | 1200 |
| Макс. высота заготовки, мм | 941 |
| Количество вакуумных насосов, шт. | 2 |
| Производительность каждого вакуумного насоса, м³/ч | 160 |
| Мощность каждого вакуумного насоса, кВт | 5,5 |
| Датчик автоматического измерения инструмента | В комплекте |
| Занесение параметра коррекции длины инструмента в систему ЧПУ | Автоматическое |
| Модификация | ATC (ONE HITECO) |
| Кол-во шпинделей и инверторов к ним, шт. | 1 |
| Рабочая частота вращения шпинделей, обмин | 24 000 |
| Тип охлаждения шпинделей | Жидкостное |
| Мощность шпинделей (S1 / S6), кВт | 11 / 13,5 |
| Крутящий омент шпинделя (S1 / S6), Нм | 8,8 / 10,7 |
| Смена инструмента | Автоматическая |
| Тип фиксации инструмента | HSK-63F, ER40 |
| Кол-во одновременно установленных инструментов на голове, шт. | 1 |
| Количество, шт. | 2 |
| Тип | Карусельный |
| Кол-во позиций, шт. | 8 |
| Кол-во патронов HSK-63F в комплекте, шт. | 10 |
| Кол-во цанг ER16-ER40 в комплекте, шт. | 20 |
| Постпроцессор на выбор для следующего программного обеспечения: | AlphaCAM, SolidCAM, Power Mill |
| Система ЧПУ и интерфейс оператора | OSAI (Италия) + Промышленный ПК на базе Windows |
| Электрокомпоненты | SCHNEIDER ELECTRIC (Франция) |
| Сервоприводы с абсолютными энкодерами | YASKAWA (Япония) |
| Высокоточные безлюфтовые редукторы по осям «A, C» | NABTESCO (Япония) |
| ШВП по осям «Y, Z» | ABBA LINEAR TECH (Тайвань) |
| Линейные направляющие и подшипники по всем осям | HIWIN (Тайвань) |
| Косозубая рейка-шестерня по оси «X» | WITTENSTEIN (Германия) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Промышленный кондиционер для электрошкафа | В комплекте |
| Беспроводной пульт ручного управления и фронтальная стойка оператора | В комплекте |
| Автоматическая система смазки и ящик ЗИП | В комплекте |
| Расширенная тех документация на русском языке | В комплекте |
| Ящик | В комплекте |
| Электрошкаф, мм | 700 x 1000 x 2000 |
| Точность позиционирования по X, Y, Z, мм/м | ± 0,05 |
| Повторяемость по осям X / Y / Z, мм/м | ± 0,02 |
| Длина, мм | 6500 |
| Ширина, мм | 4500 |
| Высота, мм | 3600 |
| Вес, кг | 8500 |
