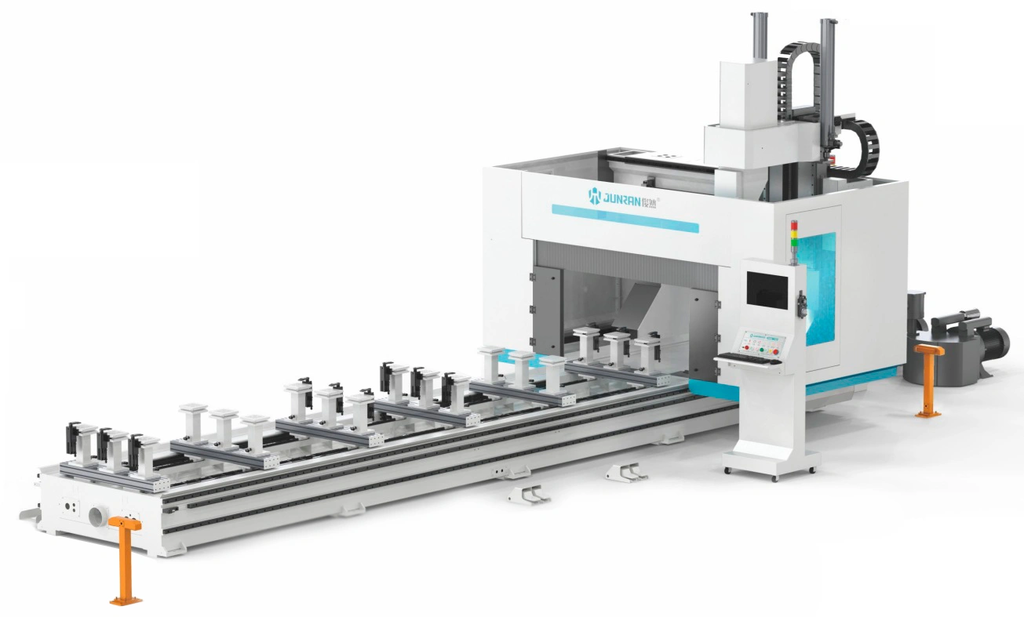

Пятиосевой обрабатывающий центр с ЧПУ JUNRAN JR-5012-T2
(голосов 0)
Артикул: pri32835 Код товара: 108503
Под заказ

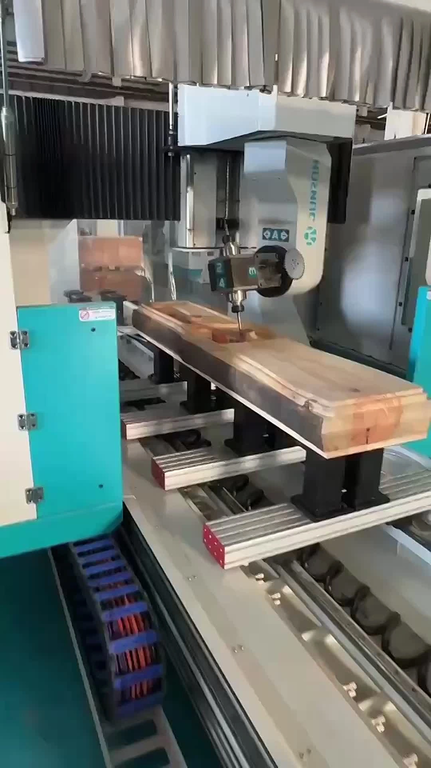

Пятиосевой обрабатывающий центр с ЧПУ JUNRAN JR-5012-T2 используется для производства следующих изделий:
- детали сложной формы мебели из массива древесины (составные части стульев, столов и т.п.);
- детали с соединениями шип-паз любой сложности;
- комплексная обработка гнутоклееных изделий;
- изготовление оснастки для модельных производств и других изделий сложной геометрической формы, где необходима пятиосевая обработка.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности JUNRAN JR-5012-T2
|

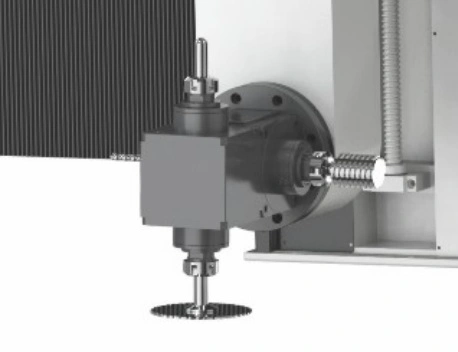

ФРЕЗЕРНАЯ ГОЛОВА 2 + 2
Два двухсторонних шпинделя имеют цанговые зажимы ER40. Мощность каждого шпинделя 7,5 кВт. Данная конфигурация позволяет одновременно использовать 4 инструмента, смена инструмента во время работы программы происходит за 1-2 секунды, что значительно способствует увеличению производительности. Смена инструмента внутри патрона ручная. |
|

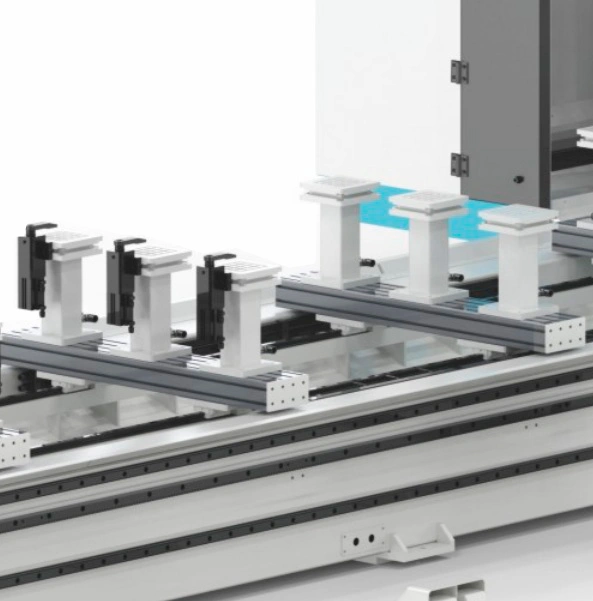

ПОДВИЖНЫЕ СТОЛЫ С ТРАВЕРСАМИ
Обрабатывающий центр JR-5012-T2 в базовой комплектации оснащается подвижными вакуумными подушками. Зона обработки по оси Y может быть поделена на 2 независимых половины (в каждой по 9 подушек). Режимов работы два: маятниковый режим для работы последовательно на каждой половине или объединенный режим для обработки крупных деталей. Благодаря такому разделению удобно и просто фиксировать практически любые заготовки. |
|
СИСТЕМА ЧПУ OSAI
Одна из самых доступных и надежных систем управления. Данные системы широко распространены на территории России и устанавливаются на многих 3 - х, 4 - х и 5 - ти осевых обрабатывающих центрах |
|

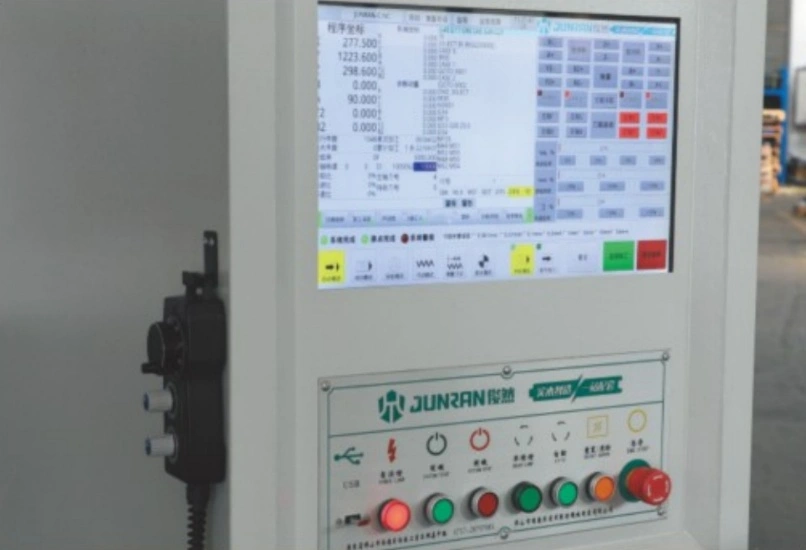

СТОЙКА УПРАВЛЕНИЯ ОПЕРАТОРА
Предназначена для передачи программ обработки через USB (флэш-карта) и корректировки параметров обработки. Есть возможность удалённого доступа |
|

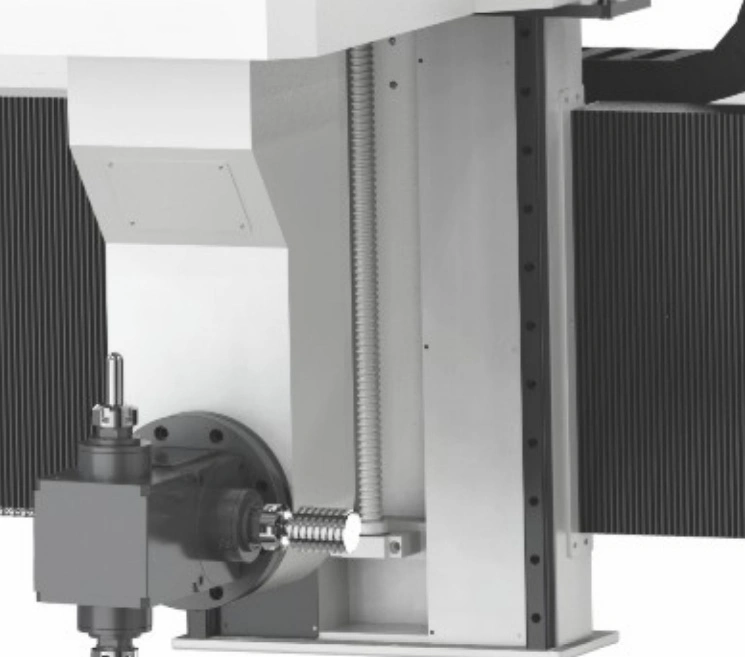

ШВП ПО ОСИ Z
Благодаря использованию ШВП достигается высокая точность обработки и долговечность работы станка без потери геометрии обработки |
|

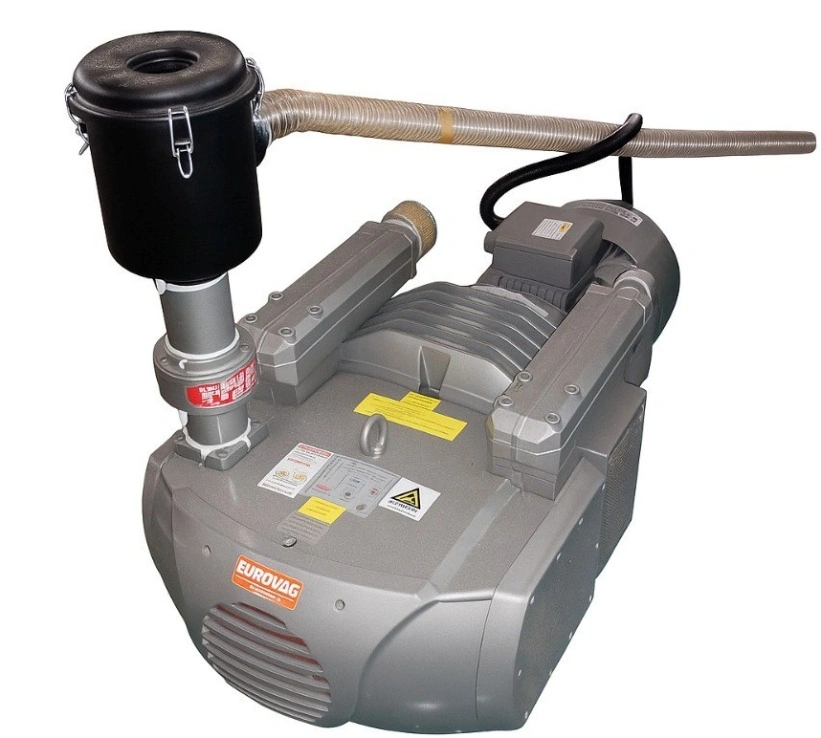

ВАКУУМНЫЙ НАСОС
Пластинчато-роторный вакуумный насос поставляется в комплекте со станком, обеспечивает производительность до 400 м3/ч. Это позволяет фиксировать даже небольшие детали с высокой надежностью и проводить обработку без риска смещения деталей. |
|

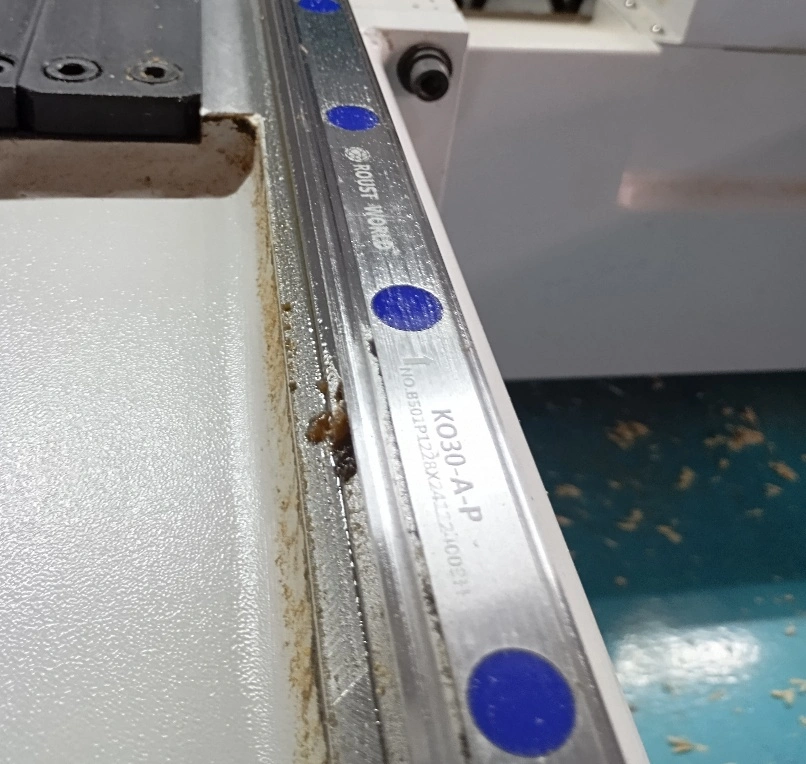

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ROUST WORLD
В обрабатывающих центрах Junran применяются линейные направляющие тяжелого класса - перемещения портала по всем осям происходят с высочайшей точностью и надежностью. |
|
СТАНИНА
Станина станка — это сварная конструкция из высокопрочной листовой стали с многочисленными ребрами жесткости внутри |
|

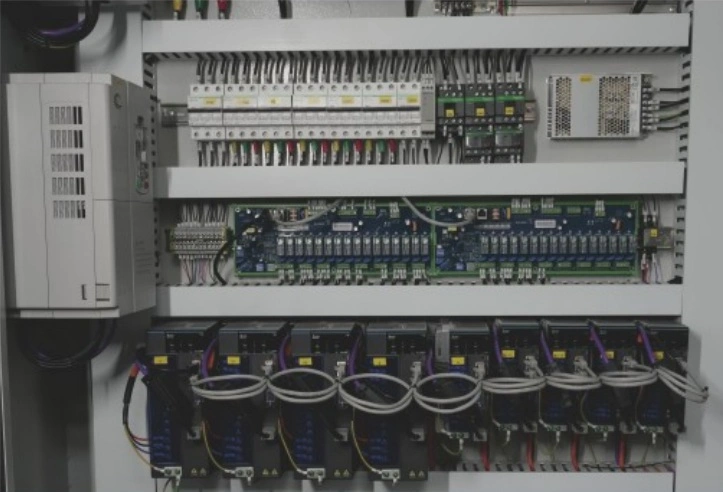

ЭЛЕКТРОШКАФ
Качественные электрокомпоненты именитых производителей (Schneider) гарантируют стабильную и бесперебойную работу станка. |
Технические характеристики станка JUNRAN JR-5012-T2
| Общие характеристики | |
| Производительность вакуумного насоса, м3/ч | 400 |
| Количество независимых рабочих зон | 2 |
| Количество вакуумных подушек | 18 |
| Зона обработки оси «X», мм | 1200 |
| Зона обработки оси «Y», мм | 5000 |
| Зона обработки оси «Z», мм | 800 |
| Угол поворота круговой оси «A», градусов | ±400 |
| Угол поворота круговой оси «C», градусов | ±400 |
| Количество двухсторонних шпинделей, шт | 2 |
| Охлаждение шпинделей | Воздушное |
| Скорость движения по осям, м/мин | 20 |
| Точность обработки, мм | ±0.1 |
| Мощность узлов | |
| Мощность и количество серводвигателей ось "Х", кВт | 2 х 1 |
| Мощность и количество серводвигателей ось "Y", кВт | 2 х 2 |
| Мощность и количество серводвигателей ось "Z", кВт | 2 х 1 |
| Мощность и количество серводвигателей ось "A", кВт | 1 х 1 |
| Мощность и количество серводвигателей ось "B" | 1 x 1 |
| Мощность шпинделей, кВт | 2 х 7.5 |
| Суммарная мощность, кВт | 36 |
| Габаритные размеры | |
| Длина, мм | 7600 |
| Ширина, мм | 3000 |
| Высота, мм | 3600 |
| Вес, кг | 7500 |
