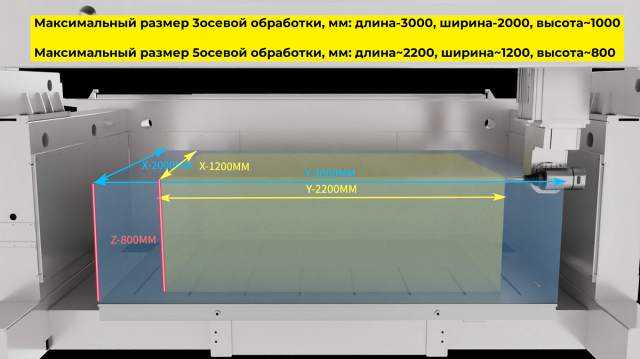

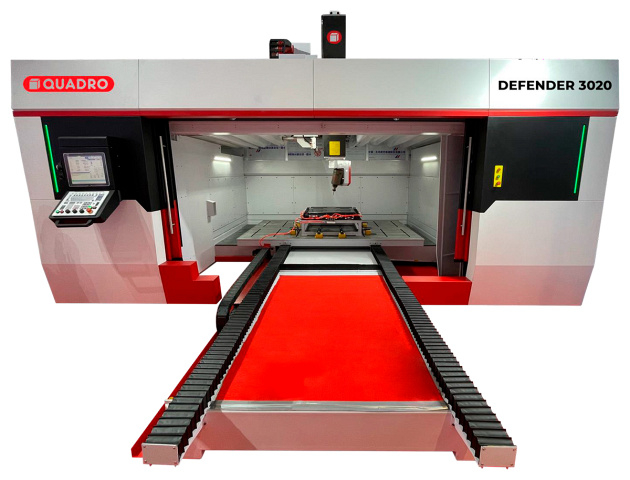

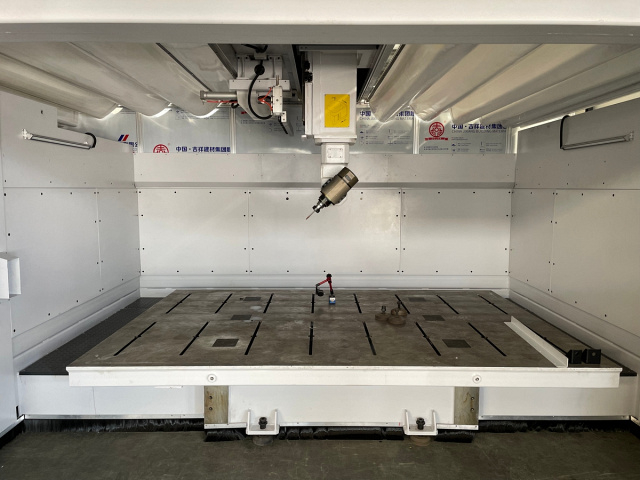

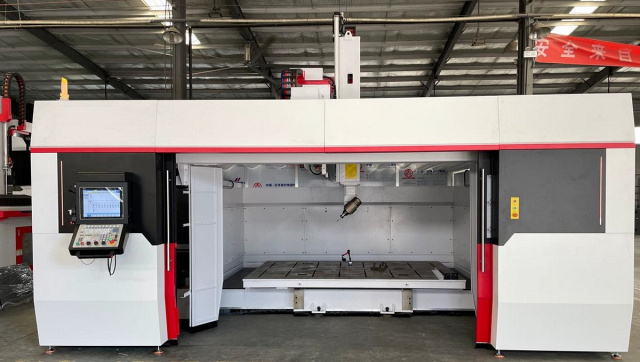

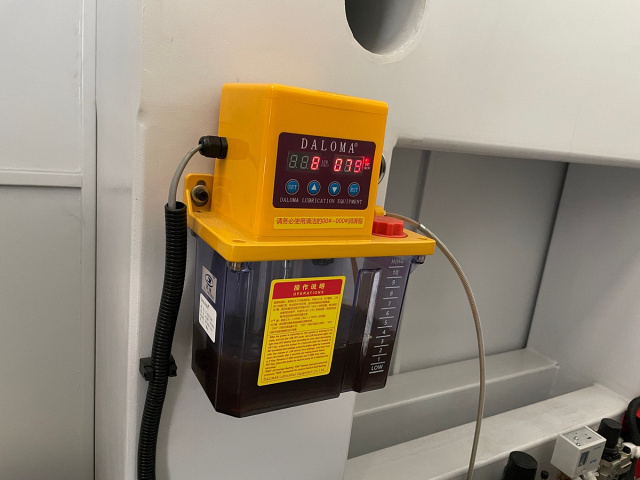

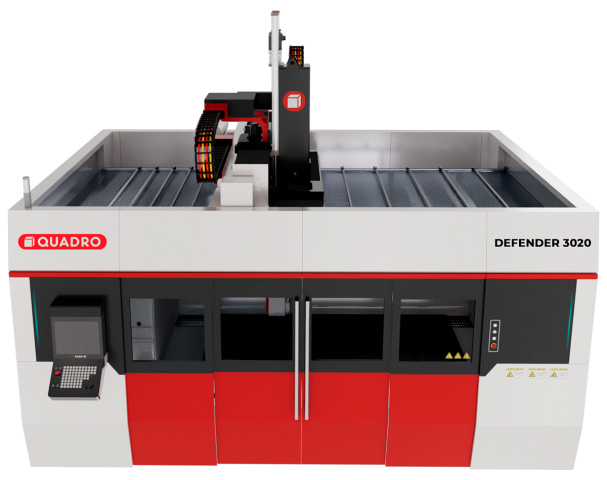

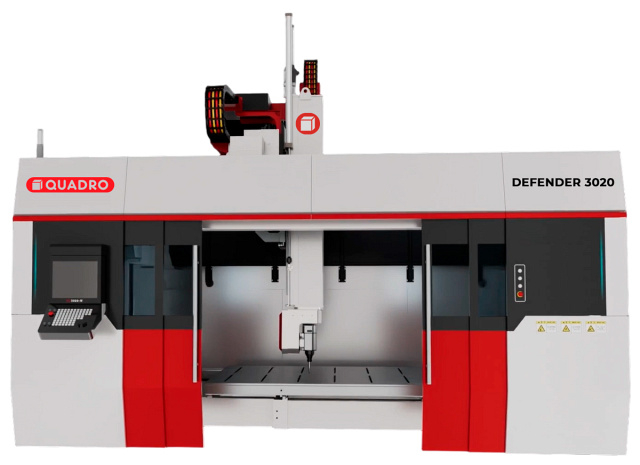

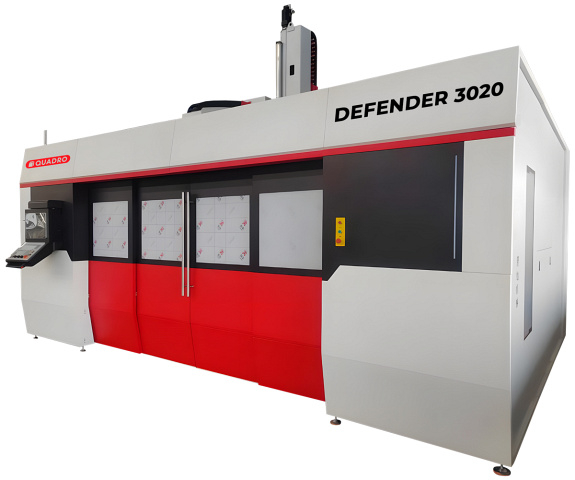

Пятиосевой современный высокопроизводительный обрабатывающий центр QUADRO DEFENDER 3020 предназначен для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Применяется прежде всего для изготовления форм, моделей, обрезки изделий и везде, где требуется точная и продуктивная обработка таких материалов как: Интерполяция одновременно в пяти осях позволяет изготавливать детали сложной формы за один установ, что существенно сокращает время производства, по сравнению с трёхосевыми станками. Обрабатывающий центр с ЧПУ QUADRO DEFENDER 3020 сконструирован с учетом высокой стойкости к любым частицам пыли, что гарантирует его долгий срок службы и безотказную работу. Получаемые изделия

Область применения QUADRO DEFENDER 3020

Получаемые изделия

Конструктивные особенности QUADRO DEFENDER 3020

	Кинематическая схема и принципиальная конструкция станка Подвижный портал и неподвижный стол стальной конструкции с ребрами жесткости. Продольное перемещение (ось X) производится с помощью оптимизированного по весу и твёрдости портала. Для высоких динамических характеристик и точности поперечное перемещение (ось Y) производится кареткой, которая проходит по порталу, на котором установлена (ось Z) с высокой прочностью при изгибе на большие диапазоны. Все движения линейных осей управляются электрическими «бесщёточными» двигателями на стойке и оснащены высокоточными, предварительно натянутыми редукторами. Для достижения оптимальной конструкции станка используется автоматизированное проектирование. Станина представляет собой сварную станину с внутренними ребрами жесткости, которые предотвращают возможные изгибы или провисания отдельных частей. Для достижения станком статической и динамически жёсткости станины, станок был оптимизирован с помощью многоуровневой серии расчётов FEM. Рассчитанная конструкция и расположение рёбер жёсткости даёт возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

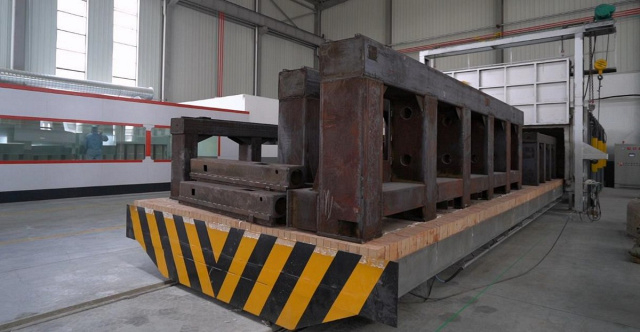

	Жёсткость конструкции Особенно важным пунктом в производстве высокоточного оборудования является термообработка станины для снятия внутренних напряжений металла, возникающих в местах сварки из-за неравномерного нагрева металла в отдельных частях. Данные напряжения в течение длительного времени могут приводить к изменению геометрию станины, что будет непредсказуемым образом отражаться на точности получаемых изделий. После термообработки станины снимаются напряжения металла после сварки, за счет повторного равномерного нагрева всей конструкции. Это значительно повышает жесткость и стабильность конструкции станка, а также гарантированно устраняет возможные деформации станины с течением времени, которые могли бы накапливаться из-за неравномерных напряжений в металле. В дробемётной установке производится процесс зачистки, который убирает все очаги коррозии металла, загрязнения, сварочные окалины и дополнительно уплотняет верхний слой металла. Так готовится станина к дальнейшей механической обработке и первичному грунтованию перед покраской. Для предотвращения деформации портала, которая может быть вызвана весом суппорта и ползуна оси Z, ее конструкции облегчена. Это достигается, благодаря тому, что она выполнена в виде ступенчатой рамы так же с внутренними ребрами, что позволяет сохранить первоначальную жесткость конструкции.

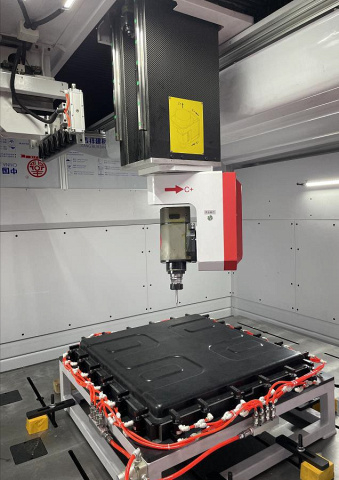

	Колонна оси Z Научно-технический отдел проводит постоянную работу над совершенствованием существующих моделей, а также разработка принципиально новых технологических решений. В настоящий момент на некоторых моделях станков QUADRO возможно установить колонну оси Z из углепластика. Облегчённая ось Z достигает беспрецендентной динамики без потери жесткости: существенно увеличивается скорость и ускорение(разгоны и торможения) по всем линейным осям X, Y, Z, это сокращает время переходов, что помогает значительно повысить производительность участка. Колонна оси Z снабжена системами разгрузки и балансировки в виде пневматических цилиндров, расположенных с двух сторон ползуна. Нагрузка на ШВП минимизирована и движение всегда находится в равновесном состоянии. Серводвигатель снабжен электрическим тормозом, что предотвращает повреждение станка в случае перепадов напряжения либо аварийного отключения станка.
	Портал Портал станков серии DEFENDER изготавливается из трубы квадратного сечения 10мм. и ребрами жесткости. Они сварены из легированной стали с высоким пределом текучести и образуют устойчивую к сжатию структуру, после двухкратного высокотемпературного отпуска и старения. Внутри портал имеет усиленное оребрение для сопротивления скручиванию при фрезеровании на больших вылетах шпинделя. Помимо продольных, поперечных и диагональных рёбер жесткости портал имеет мощные внутренние соединительные ребра по всей длине балки. Поперечное сечение портала больше чем у станков-конкурентов подобного класса. Структура портала анализируется с помощью программного обеспечения конечных элементов FEM, и балка оптимизируется до наилучшего структурного состояния.
	Точность обработки Геометрическая настройка станков осуществляется интерферометром LASER Renishaw, точность позиционирования и повторяемость соответствуют правилам VDI-DGQ 3441, гарантируется при температурном режиме работы 20°C +/- 1° и при обеспечении ровного пола, особенности создания которого могут быть обеспечены рекомендациями QUADRO, по запросу клиента. Значения измеряются в соответствии с нормами, указанными для каждой отдельной линейной оси после предварительного нагрева, другие линейные оси в этот момент зафиксированы в центральном положении, и режиме холостого хода, поддерживается постоянная температура и избегание попадания прямого солнечного света. Тест на геометрическую точность будет проведен на этапе предварительной приемки на заводе-изготовителе перед отгрузкой станка.

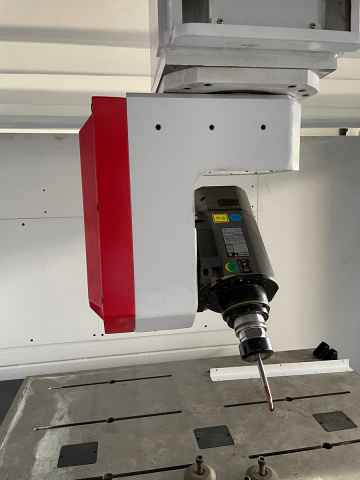

	Фрезерная голова Прецизионная двухосевая фрезерная голова с корпусом из литой стали для максимальной жёсткости конструкции при силовых и интенсивных режимах резания и достижения максимальных точностных показателей на готовых деталях. Для поворота круговых осей применяется инновационный гармонический (волновой) редуктор безлюфтового типа с большим крутящим моментом. Опция: Пневматический тормоз на осях вращения A/C. Опция: Дополнительные энкодеры на валу редукторов по осям А и С устраняют люфты и механические погрешности двигателей и редукторов. За счёт большего разрешения дополнительных энкодеров существенно повышается точность позиционирования и, соответственно, точность обработки. Надежный и мощный шпиндель с жидкостным охлаждением от итальянского производителя «HITECO» с автоматической сменой инструмента.
	Система жидкостного охлаждения шпинделя В целях поддержания оптимальных температур работы электрошпинделя установлена специальная система циркуляции охлаждающей жидкости – чиллером. Устройство оснащено мощным насосом, а также радиатором, который принудительно обдувается вентилятором. Емкость с охлаждающей жидкостью герметично закрыта, что исключает попадание пыли и стружки в систему охлаждения.

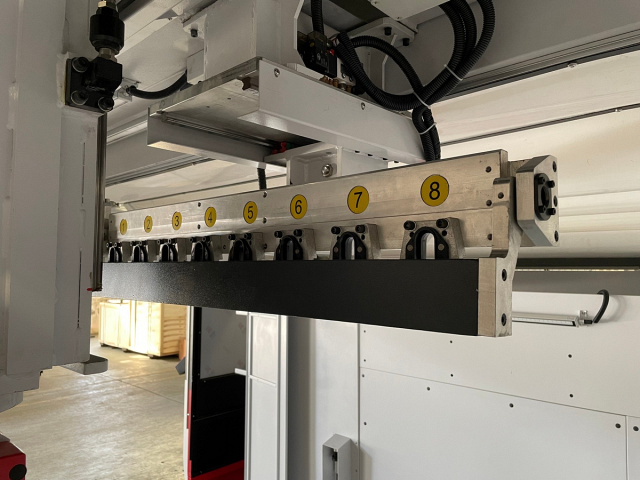

	Магазин инструментов на 8 позиций Установлен в нижней части портала, чтобы сократить время смены инструмента и тем самым ускорить процесс обработки. Магазин инструментов оснащен откидным пылезащитным кожухом, который эффективно обеспечивает чистоту инструмента.
	Система ЧПУ Wuhan Huazhong Numerical Control Co., Ltd (HNC) является ведущим поставщиком и производителем систем ЧПУ для передовых и высокоточных станков, промышленных роботов, серводвигателей и соответствующих компонентов. Основанная в 1994 году HUAZHONGCNC представляет группу компаний с более чем 30 дочерними компаниями. Huazhong HNC-848D – гибкая система ЧПУ с модульной структурой и открытой архитектурой. Она легко настраивается – так, что технолог предприятия сможет легко адаптировать ее под себя. Также она обладает интуитивно понятным интерфейсом - чтобы понять ее не нужна инструкция как в случае с другими системами. Разобраться сможет оператор с любой степенью подготовленности. Интерфейс системы русифицирован, есть английский и китайский языки. Поэтому перейти на HNC с привычных систем ЧПУ легко. Функцию RTCP обработки данных можно интерпретировать как функцию "вращения вокруг центральной точки инструмента"

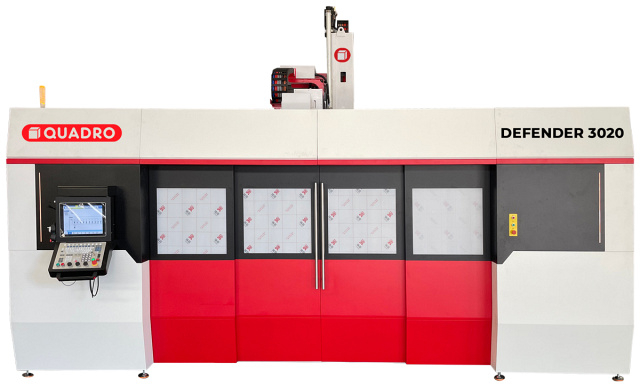

Модель DEFENDER 3020
Type Пятиосевой обрабатывающий центр с чпу
